さあ、Gコードを出力してCAM工程を終わりにしましょう。

あとは簡単、Gコードを出力するだけです。



そう、今まで苦労して図面を引いて、パスを検討してきたのはすべてこの「Gコード」を出力するためなんです。



あと一息!



ですが、この工程が「Cut2D トライアル版」では実行できないんだな。これが。



【スポンサード リンク】

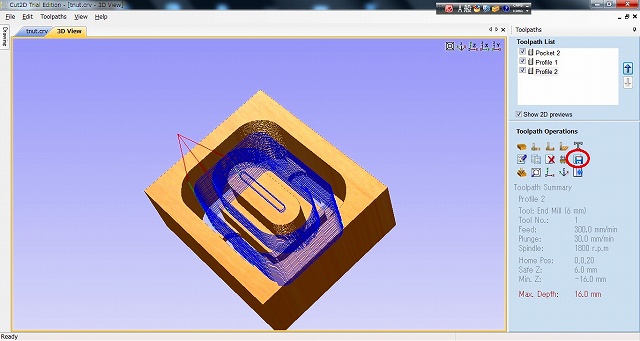

全てのパスを選択します。

画面右上に、今まで作成した3種類のパス



  1. 楕円の島の面ハネ
  2. 楕円の島の外形切り出し
  3. 下部の長方形のタブ付き切り出し



の3種類のパスが、それぞれ



  1. Pocket2
  2. Prifile1
  3. Prifile2



という名前で表示されています。なお、これらは、右側の上下矢印を使用して順番を動かすこともできます。



これらのパスのうち、Gコードを生成したいパスにチェックマークを付けます。今回は全部にチェックを付けましょう。





チェックを付けたら、「Save Toolpath」をクリックします。すると。





画面右側に、「Save Toolpath」画面が表示されます。



ここで、



Output all visible toolpaths to one file





チェックを入れ



、さらに画面下部の



Post Processor



で、使用するCNCソフトウェアを選択します。大抵の場合は、仮に使用するCNCソフトウェアが「TurboCNC」であっても、



Mach2/3 Arcs(mm)(*.txt)



を選択すればよいはずです。ただし、TurboCNCの場合は、出力されたGコードの先頭数行を削除する必要がありました。



さあ、ここまで入力すれば準備は完了です。画面下部の「Save Toolpath(s) to File」ボタンをクリックしましょう。



・・・ちなみに、「Cut2D トライアル版」では、この「Save Toolpath」画面がロックされており、使用できないのです。

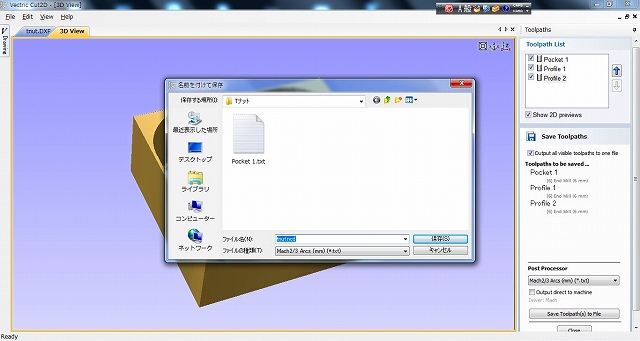

「名前を付けて保存」ダイアログが表示されますから、任意の場所に任意の名前を付けて保存すれば、Gコードの生成は完了です!拡張子は「.cnc」又は「.ncd」にしておくと、何かと便利だと思います。



出来上がったGコードを「NCVC」で見てみると、こんなです。



やりましたね!
