GPZ900Rのエンジンを積み替えてみようぜっ!③ダウンチューブ下部完成

【スポンサード リンク】

一刀両断。

ダウンチューブ下部左側の続きです。

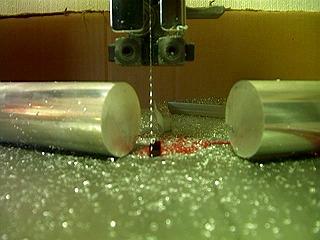

延長する長さは160mm。ネットで購入した部材を切り出します。



35mm径のジュラルミンですら一刀両断、わずか十数秒。手ノコで切っていたときの苦労が信じられません。


ダウンチューブ下部仕上げ。

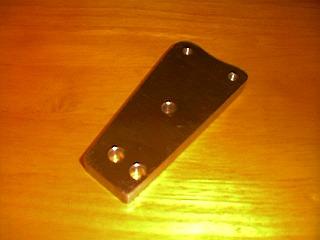

以前切り出したプレートがコレ。



この部品は左右共通パーツですので、2枚作っておきます。




あまり・・・カッコよく・・・ない・・・。

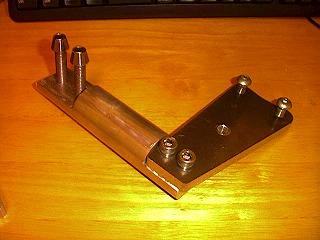

さらに作成した延長棒を組み合わせるとこうなるわけです。



どーも、カッコわるいですねえ。よく言えば無骨、悪く言えば?沈めフライスでボルト埋めて、軽め穴開けて・・・それで少しはましになるかしらん?



室内でフラッシュ撮影したので写真も悪いですねえ・・・スミマセン・・・


【スポンサード リンク】


組み付け。

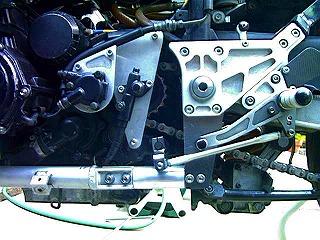

でもまあ、組み付けるとこのような感じ。改造前の写真と比較して頂けますか?



思ったよりはストイックに?決まってますよね?!ね?


左側、完成。

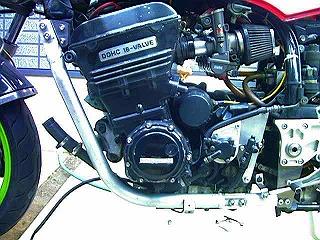

一応完成した左側。



ZX10のダウンチューブを上下を2017S削り出しパーツにてボルトオン。言葉はカッコいい。

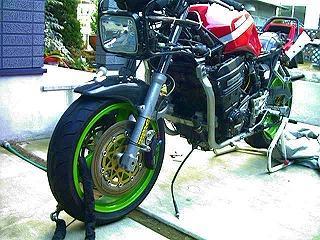

ヤバい、結構好みのルックス。

マッチョなルックスになりました



見た目くらいに剛性もアップしてるとうれしいのですが・・・。


あとわずか。

さーて残るは下部右側!



隙間は僅か、ですね。


ざくざくっと終わらせちゃいました。

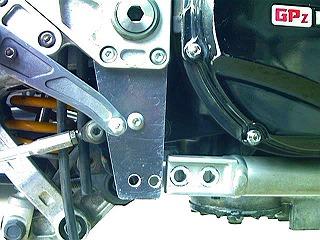

結局ダウンチューブ下部右側は裏から15mmの板材をあてて繋げました。

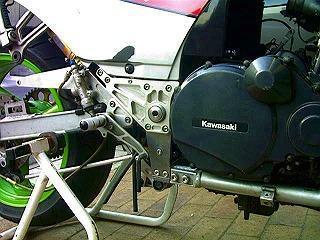

これでダウンチューブ装着は完了!!




さて準備はできた。

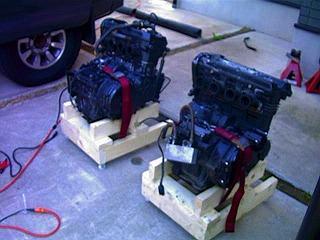

・・・ついに登場、格安で手に入れたGPZ1100エンジン。



フィンのついてないGPZ系1052エンジンはこれしかありません。


【スポンサード リンク】


さて、積みます。

ああしてこうして・・・まあ、さくさくおろしてしまいます。



こうなると前側の接続部パーツは作り直し(ジョイント方法が異なるため)、となります。やれやれ。
