フライスの主軸モーターをインバータ化しようぜっ!②搭載&ベルトドライブ

【スポンサード リンク】

搭載準備。

天板にずん切り(全ネジ)を4本立てます。



面白いもので、汎用モーターは5mmの4本のネジで串刺しにするように組み立てられているのです。本体にねじ切りナシ、うまい構造です(量産に向いているのでしょうか?)。



この構造を利用させて頂きます。


搭載。

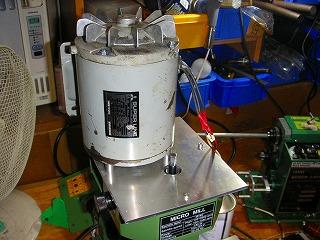

ボルトを抜いたモーターをバラバラにならないように気をつけつつセットすると・・・ハイ、この通り。



耐えろ、Z軸。




こいつぁ、フライス界のホットロッドだ。

こんな按配になるわけです!

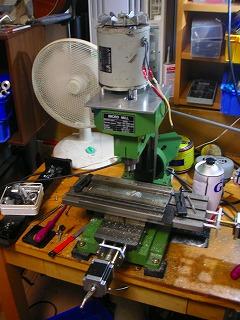

でかいですね~、しかしZ軸は耐えました、問題なくJog操作、CNC操作で上下できました。



振動が心配ですが・・・まあ、まわしてから心配しましょう。


【スポンサード リンク】


駆動系へ。

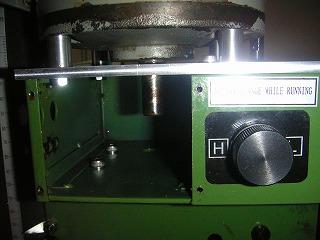

さて次は主軸との駆動連結、このスペース内にベルトドライブ機構を仕込みます。


タイミングベルトドライブ化。

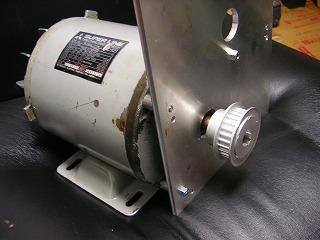

タイミングベルトとプーリーが届きました。



はっきり申し上げまして一番めんどいのがこれらパーツ入手です。どうしても業販オンリーの商社が多く、そしてタイミングベルト&プーリーに関しては取り扱い商社が少ない事もあり、入手は困難です。今回はいろいろな方のご助力により入手することができました。(ありがとうございました。お礼申し上げます)



当初、Vベルトでの駆動を検討しておりましたが、金属加工仲間の皆様よりのアドバイスもあり、タイベルを使用しています。



いろいろ調べてみると、これくらいのサイズの駆動の場合、Vベルトよりもタイベルのほうがサイズの面、アンチスリップの面などで都合がよいようです。


装着。

軸穴もキー溝加工も、商社によっては同時発注することができます(オンデマンド!)。


あっさり。

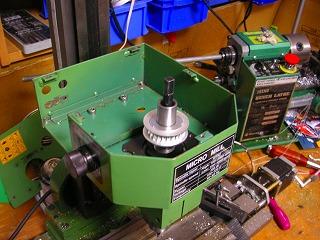

もう、ほとんどボルトオン感覚です。あっさりセット完了。



金属ギア化のときはあんなに苦労したのに。


ベルト化完了。

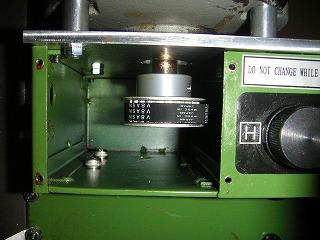

ベルトを掛ければこの通り。
