通常、我々が手にすることができるフライス盤はX,Y,Zの3軸ですね(主軸は数えません)。



たいていの場合はこれでコト足りてしまうのですがl、どうしても作業場段取りを考えるともう無花果・・・ちがう、一軸欲しくなるときがあります。

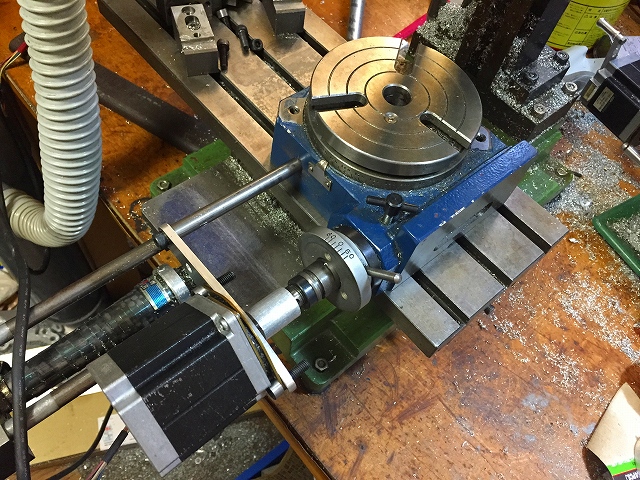

フライス盤暦も長くなってくると、ロータリーテーブルのひとつやふたつ持つことになりますが、このロータリーテーブルの動きを数値制御、つまりNC化しましょうというのがこのテキストの目的です。



とはいえ、我々が利用するようなプライベーターが手に出来るCAD、CAMでは本当の意味での4軸加工は難しく、所詮は3軸加工で間に合うものをいろいろな理由で4軸にて行うに過ぎないんですケド。



いろいろな理由てのは、後で触れます。



なんでCなの?Aじゃないの?という、まるで1990年代に初めてハードディスク起動のPCを手にした電子少年のようなことを言うアナタ、あなたの疑問はもっともです。



  • X軸に並行に回転軸を持つ追加軸をA軸
  • Y軸に並行に回転軸を持つ追加軸をB軸
  • Z軸に並行に回転軸を持つ追加軸をC軸



と呼ぶから、だそうです(掲示板で教えて頂きました)。今回はレコードのターンテーブル(見たことないヒトも多いだろな)のように回したいのでC軸です。



とはいえ、ロータリーテーブルの固定向き次第でAにもBにもCにもなるんですけどね。



ではおっぱじめます。






フライスにC軸(A軸)を追加してみようぜっ!記事一覧

フライスにC軸(A軸)を追加してみようぜっ!①ステッピングモーターの固定

まずは市販のロータリーテーブルを加工します。たいてい、どこのご家庭にも1つは押入れに眠っていると思いますが、万が一、万が一無い場合は購入しなくてはなりません。ちなみに私の自宅では本当に押入れに、どれくらいでしょう、8年くらい眠っておりました。だってロータリーテーブル、とてつもなく面倒くさいんですもの...

≫続きを読む
