ボーリングヘッドを自作ってみようぜっ!①ヘッド部

【スポンサード リンク】

材料。

今回は珍しく、快削鋼を使用します。48mm丸棒の頂き物がありましたのでこれを使用します。



このサイズの快削丸棒って、ボーリングヘッド作るためにあるようなものですよね・・・そうです、頂いたときからこれは宿命と思っておりました。

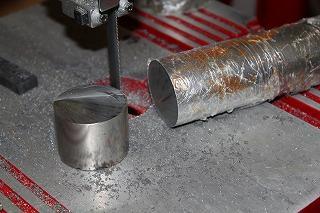

さすがは快削、この太さでもバンドソーでサクサク切れてしまいます。音も静かです。


溝掘り。

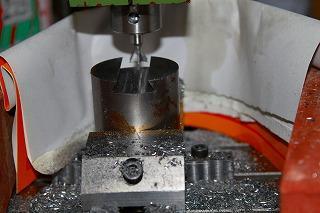

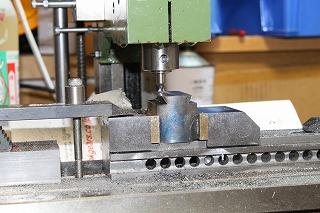

自作精密バイスに切り出した材料を銜え、8mmの超硬エンドミルで溝を切ります。



超硬を使用していることに意味はありません、1mmの切り込みで加工しましたがまだまだ余裕ありそうです。もっとも過ぎたるはなんとやら、X-1の剛性で(いかに相手が快削といえど)はやり過ぎると振動が発生しエンドミルがお釈迦になります。

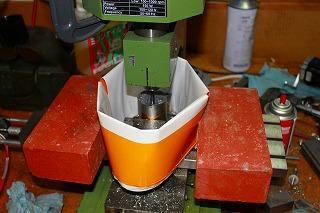

周囲をボール紙で囲ったりして、切粉対策に頭を悩ましています。




アリ溝加工。

その後アンギュラカッターでアリ溝加工。



見るからに角が折れそうなので、0.25mmずつ、慎重に切削を進めます。


【スポンサード リンク】


アリ溝完成。

とりあえず今日はここまで。



いいバイスといい刃物、そこそこのフライス本体(そして腕?アハハ)があれば、こういった加工もすんなり進むわけです。



ちなみにこれはヘッド本体となります。


スライド部。

刃物をくっつけてスライドする部分を作ります。



いしむらさんの設計をお借りすると、稼動部分の厚みは30mmとなります。

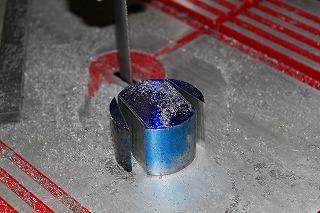

もっともいしむらさんのボーリングヘッドは私のものより一回り大きい(フライス本体も大きいですから)のであちこちアレンジして一回り小さくなる予定です。 加工時間短縮のため、バンドソーで指定寸法+1mm程度に切り出します。

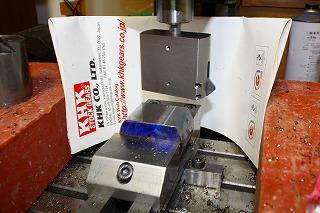

自作バイスで自作ボーリングヘッドを加え、自作フライカッターで。

ここで登場するのが先日作成した自作フライカッター。



1,500回転(火花飛びまくり!)、0.2mm切り込みの切削でツルツルの面を作ることができます。



自作精密バイスとの組み合わせも上々、完璧な平行度で削りあがりました。


下ごしらえできました。

これくらいツールがそろっていると、作業も早いです。



やれやれ、ようやくここまで来たか・・・なんて悦に入るのはまだ早いですね。フライス道、これからも精進せねば。


スライド部仕上げに入ります。

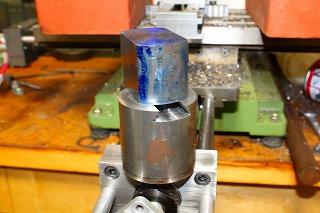

では、アリミゾのオス側を作ります。



うーん、騒音がかなり凄いです。切り込みは0.20mmなのですが・・・もうアンギュラカッターの切れが落ちてきてしまったのか、私の使い方がまずいのか。



いずれにせよキチンと切れてはいるので騒音は(文字通り)耳をふさぎ先を急ぎます。



(後日談:結局切り込みを0.05mmまで落とすことできれいな切削面で仕上げることができました)




ヘッドの外周加工。

と、日も暮れて騒音はそろそろ気まずいので旋盤仕事に。

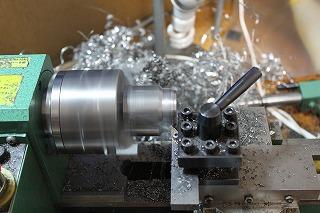

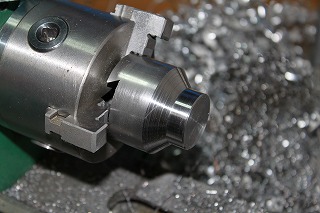

メス側を旋盤に咥え、外形加工です。こういったテーパーもCNCであれば簡単に加工できてしまいます。



快削とこのチップは相性が悪いみたい、切削面は荒れ気味です。


【スポンサード リンク】


誤魔化して仕上げ!

得意の(?)シャイネックスで誤魔化してしまいましょう。



いやはや、どう考えてもオフ会には間に合わないぞ!
