1/72 オペルブリッツ 6700S FLAK38搭載型（Opel Blitz 6700S with FLAK38） フルインテリアキット（3Dプリンタ）の作り方

本ページは、自作野郎工房の開発した3Dプリンタキット「1/72 オペルブリッツ 6700S FLAK38搭載型 フルインテリアキット（3Dプリンタ）」について概要をまとめたものです。



3Dプリンタキットは市販のプラスチックモデルと異なり、取り扱いに特徴があります。



本キットを完成させるために必要なポイントについて解説致します。本キットはフルキットであり、3Dプリンタキット特有の難しさがあります。本サイトをよく読んで、慎重に組み立てを行ってください。



This page outlines the 3D printer kit "1/72 Opel Blitz 6700S with FLAK38 Full Interior Kit (3D Printer)" developed by the self-made bastard studio.



Unlike commercially available plastic models, 3D printer kits are unique in handling.



We will explain the points necessary to complete this kit. This kit is a full kit and has difficulties unique to 3D printer kits. Please read this site carefully and assemble the kit carefully.





販売サイト Sales site

ヤフーオークション Yahoo auction

• 出品リスト list



Amamzon Japan

• 出品リスト list



eBay

• 出品リスト list



製品概要 Product Summary

• 1/72スケールのWW2ドイツ軍車両 オペルブリッツ 6700S FLAK38搭載型のフルインテリアキットです。
• 本キットはフルキットです。他社製のベースキットは不要です。
• エンジンルーム、トランスミッション、搭載機銃などがリアルに再現されています。
• 塗装の容易さ、リアルさを追求するためパーツ分割がなされています。
• 本キットは上級者向けです。3Dプリンタキットをすでに作成した経験がある方を対象としています。できる限り、弊社の他製品で3Dプリンタキットに慣れて頂いてから、本キットをご購入されることをお勧めいたします。

• This is a full interior kit of the WW2 German vehicle Opel Blitz 6700S with FLAK38 in 1/72 scale.
• This kit is a full kit. No other company's base kit is required.
• Engine compartment, transmission, FLAK38, etc. are realistically reproduced.
• Parts are divided for easy painting and realism.
• This kit is intended for advanced users who already have experience with 3D printer kits. We recommend that you get used to 3D printer kits by using our other products before purchasing this kit.

特徴 Features

• 3Dプリンタ初心者の方のために、練習用として小さな部品、壊れやすい部品は計2セット同梱しています（練習用のパーツはサポートが割れている等のB級品が梱包されている場合があります）。
• 底面には3Dプリンタ特有のサポートが多数あるため丁寧な作業が必要です。また、レジンは一般のプラモデルの素材と比較し欠けやすいため、サポートの除去は薄刃ニッパー等で丁寧な除去が必要となります。
• モノクロ8Kの高解像度3Dプリンタに、有名メーカーの水洗いレジンを使用して出力しています。
• 丁寧に専用機材を使用しきちんと2次硬化を行っています。3Dプリンタ製品にありがちなべたつき等はありません。

• For beginners of 3D printers, a total of 2 sets of small parts and fragile parts for practice are included (Practice parts are packed with B-class products such as broken supports. There may be).
• There are many 3D printer-specific supports on the bottom, so careful work is required. In addition, since resin is more easily chipped than general plastic model materials, it is necessary to carefully remove the support with a thin blade nipper or the like.
• A monochrome 8K high-resolution 3D printer is output using a water-washing resin from a well-known manufacturer.
• We carefully use special equipment to perform secondary curing properly. There is no stickiness that is typical of 3D printer products.







  注意事項 important points

  • このキットに含まれるのは以下の写真にあるパーツです。
  • 本キットは3Dプリンタキットであるため、3Dプリンタによる出力で避けられない細かな段差・ゆがみがある程度発生します。その状態は商品写真でご確認ください。

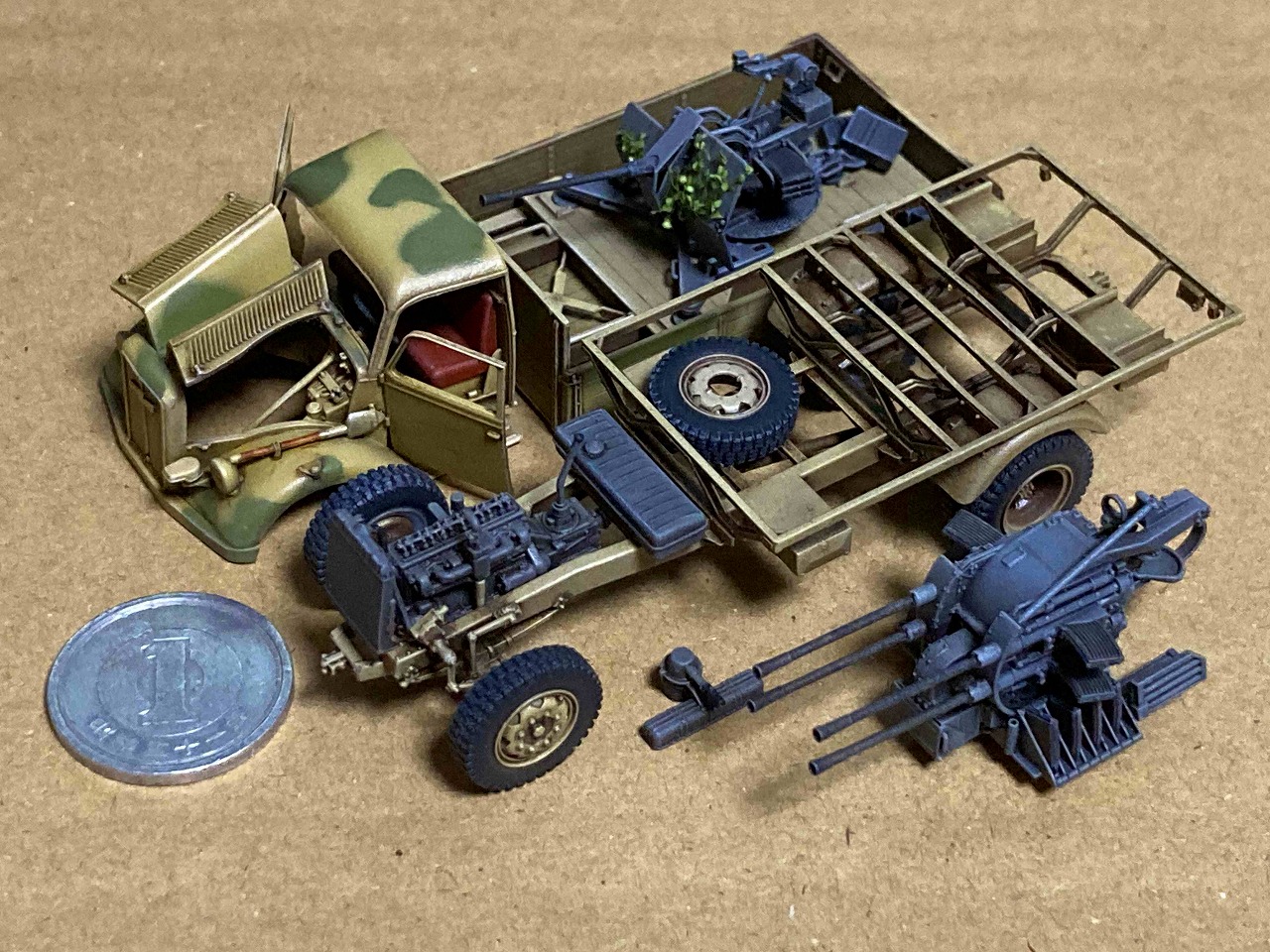

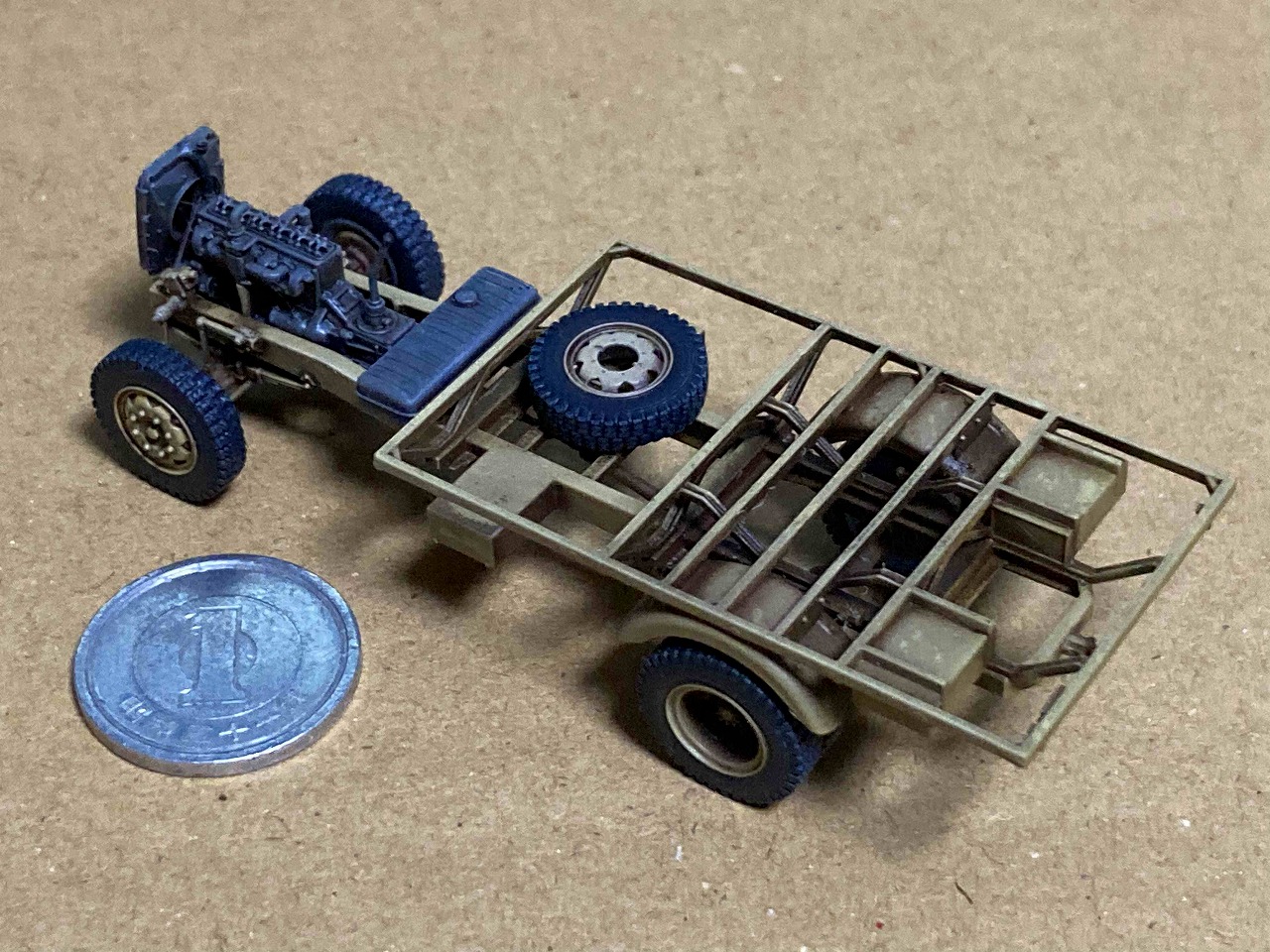

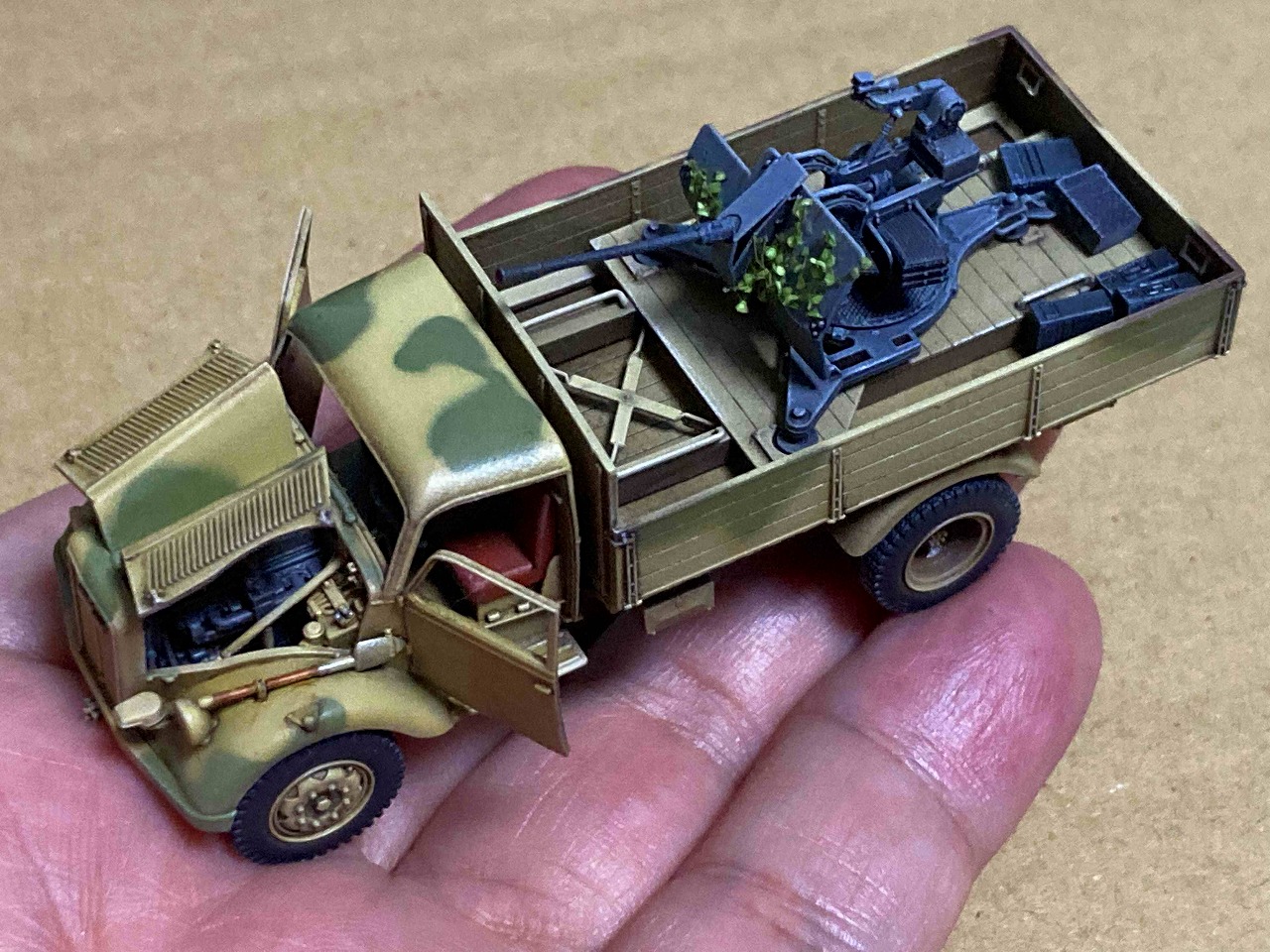

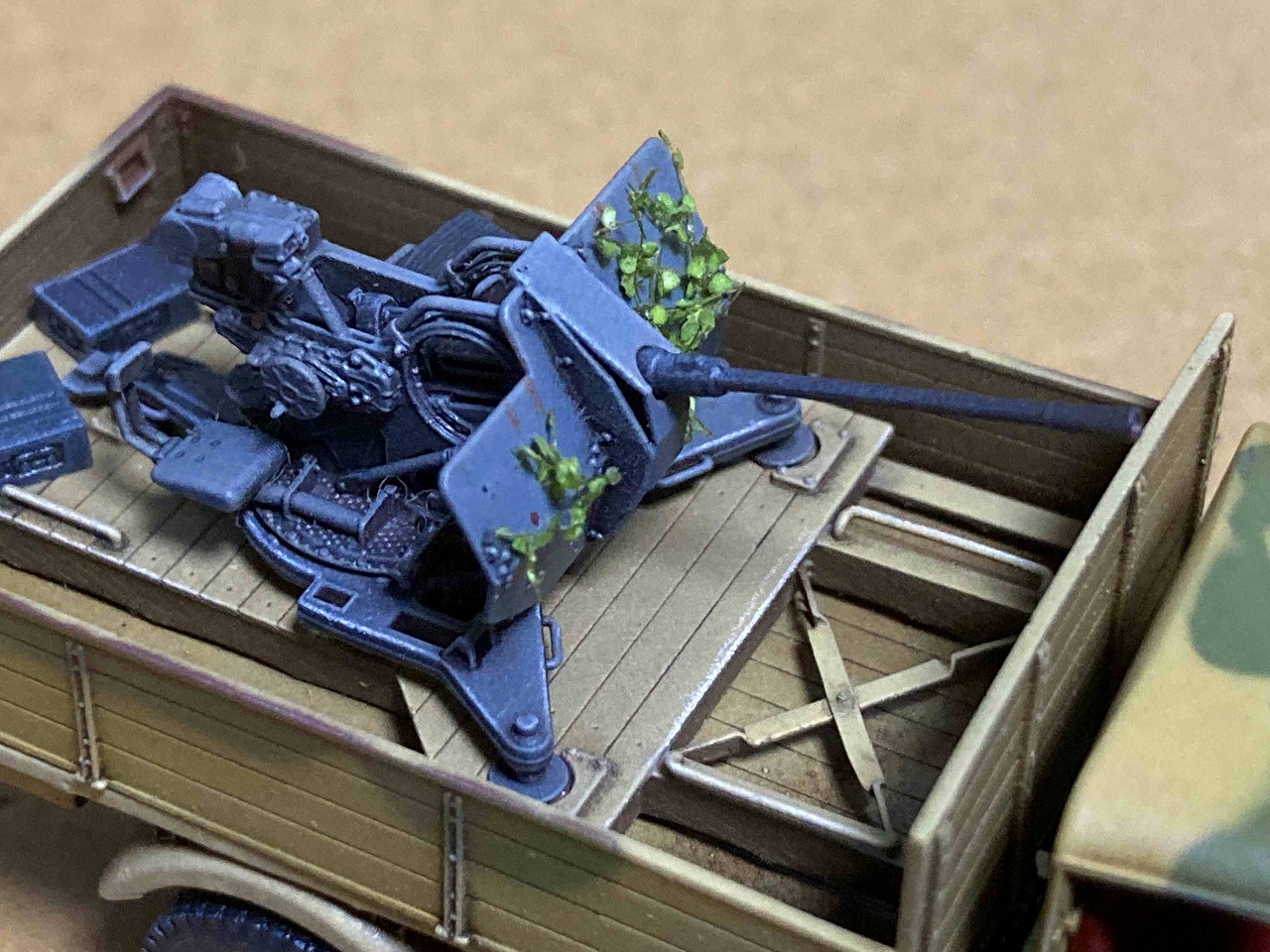

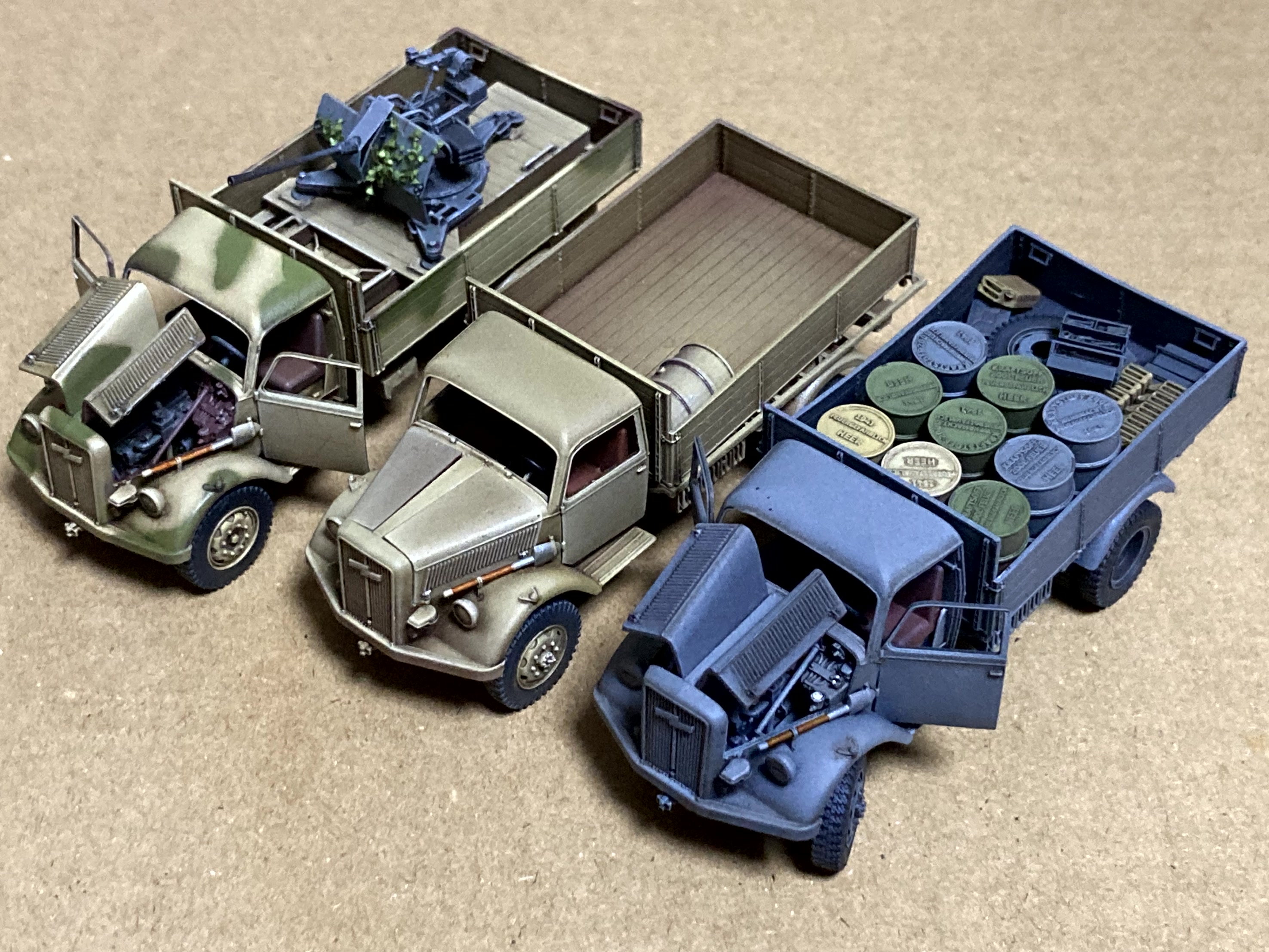

  • 塗装されているものは作例です。
  • This kit includes the parts shown in the picture below.
  • Since this kit is a 3D printer kit, there will be some small steps and distortions that cannot be avoided when outputting with a 3D printer. Please check the product photo for the condition.
  • The painted one is an example.








3Dプリンタキットは市販のプラスチックモデルと異なる素材・製法で作成されています。



3Dプリンタキットの特徴や注意事項は以下にまとめてありますので、そちらをご覧ください。



The 3D printer kit is made with a different material and manufacturing method from the commercially available plastic model.



Please refer to the following for the features and precautions of the 3D printer kit.



ポイント1　3Dプリンタキットについて Point 1 About 3D printer kit
ポイント2　パーツの切り出し Point 2 How to cut out parts

1/72 オペルブリッツ 6700A 4WD フルインテリアキット [3Dプリンタ出力品]のパーツ構成を解説します。いくつかのパーツは、壊してしまったときのために予備が入っています（梱包ミスではありません）。



I will explain the parts composition of the 1/72 Opel Blitz 6700A Full Interior Kit [3D printer output product]. Some parts have spares in case they break (not a packaging mistake).

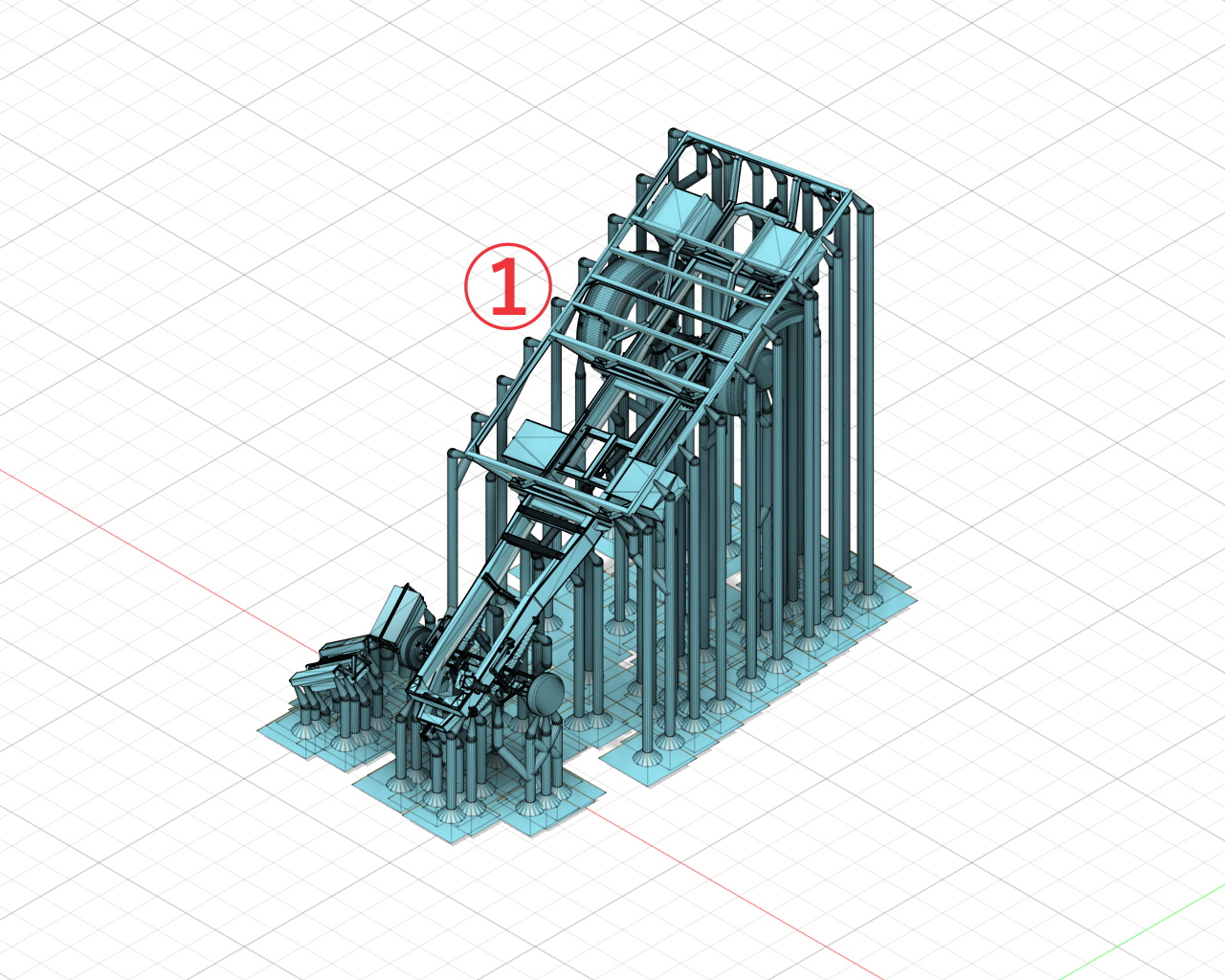

1:フレーム Frame

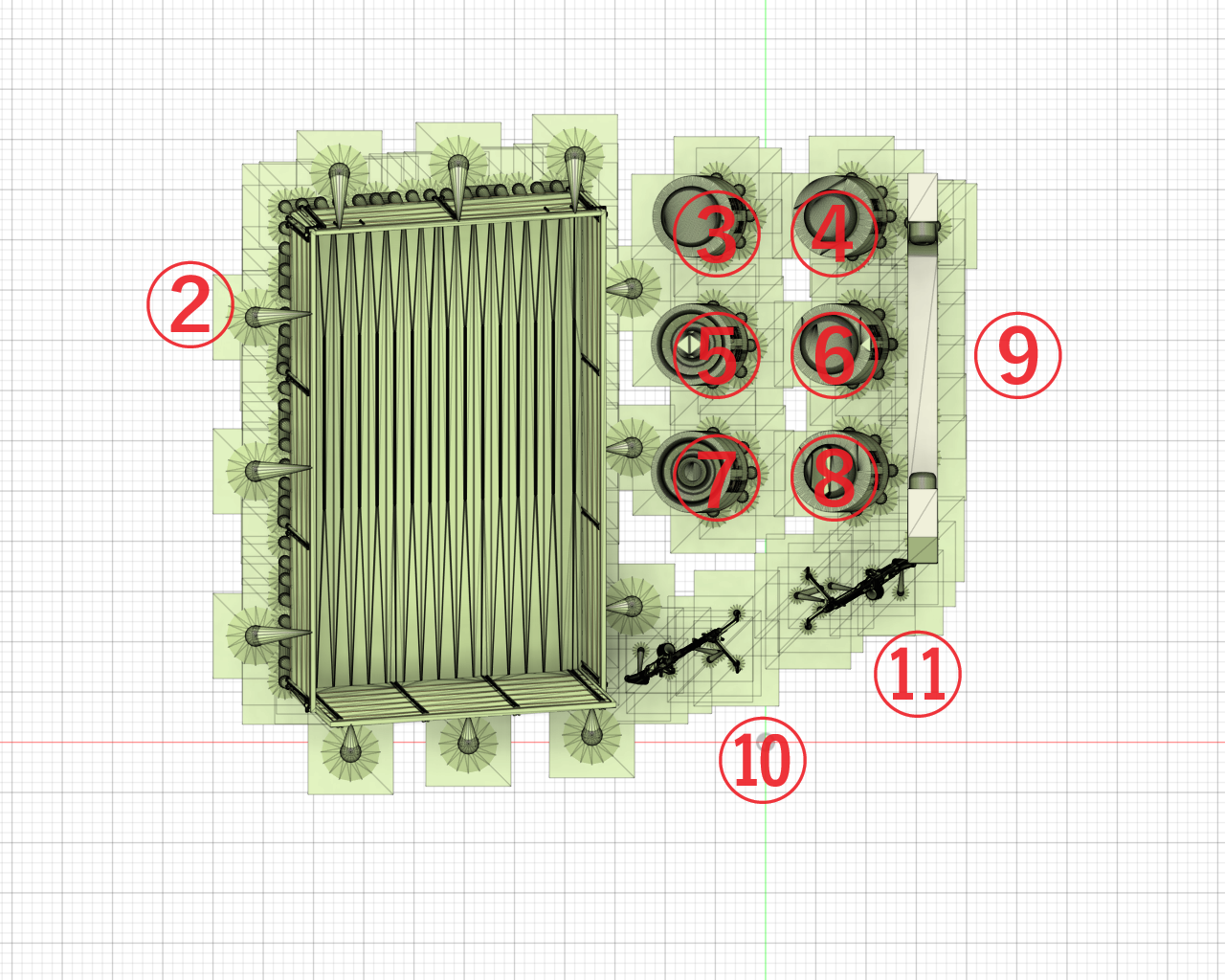

2:荷台 cargo bed
3:マスキングガイド 後輪用 外側 Masking guide for rear wheel outside
4:マスキングガイド 後輪用 内側 Masking guide for rear wheel inside
5:マスキングガイド スペアホイール用 外側 Masking guide for spare wheel outside
6:マスキングガイド スペアホイール用 内側 Masking guide for spare wheel inside
7:マスキングガイド 前輪用 外側 Masking guide for front wheel outside
8:マスキングガイド 前輪用 内側 Masking guide for front wheel inside
9:マスキングガイドクランプ masking guide clamp
10:MG34
11:MG42

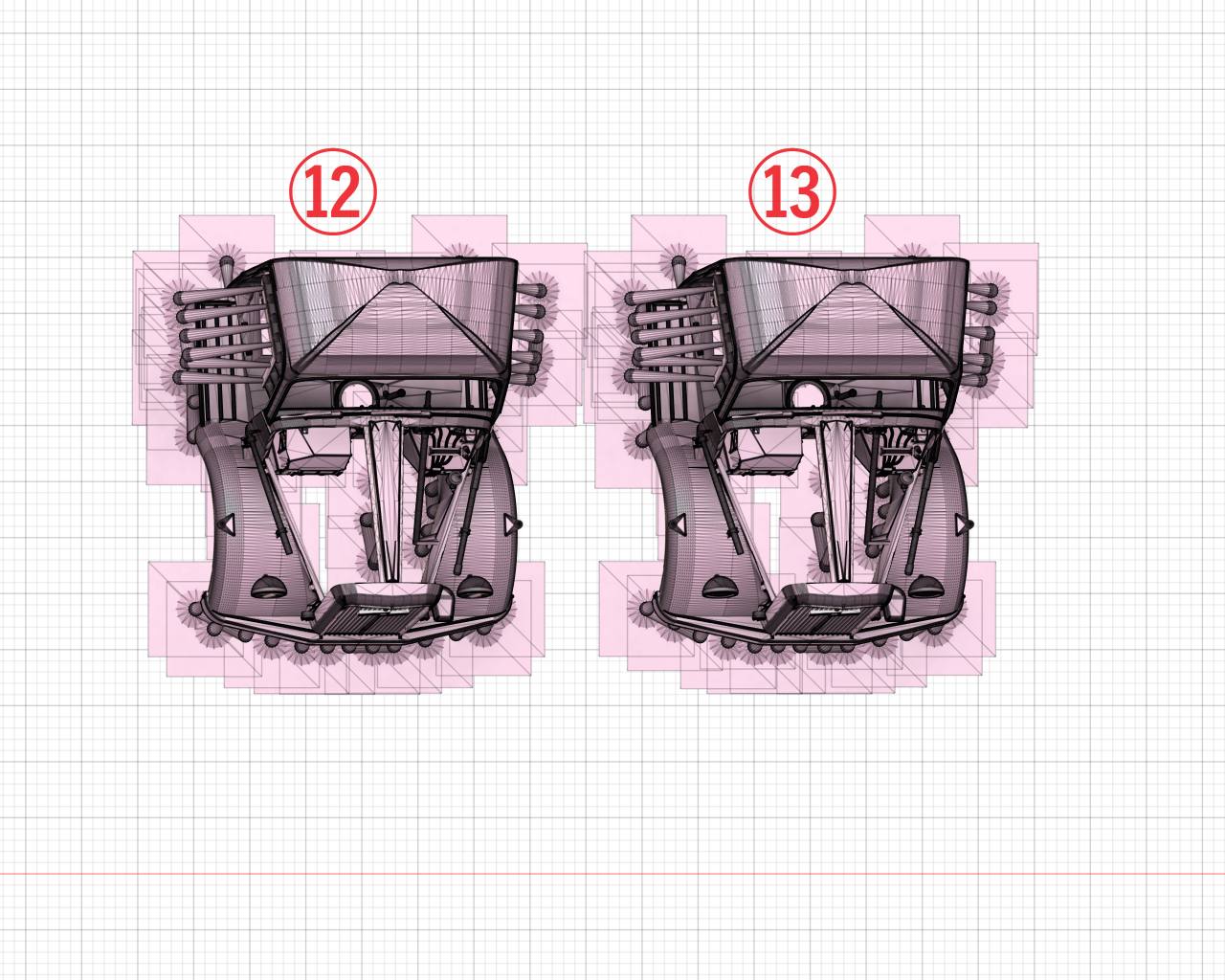

12キャビン（ヘッドライトカバーあり） Cabin (with headlight cover)
13:キャビン（ヘッドライトカバーなし） Cabin (without headlight cover)

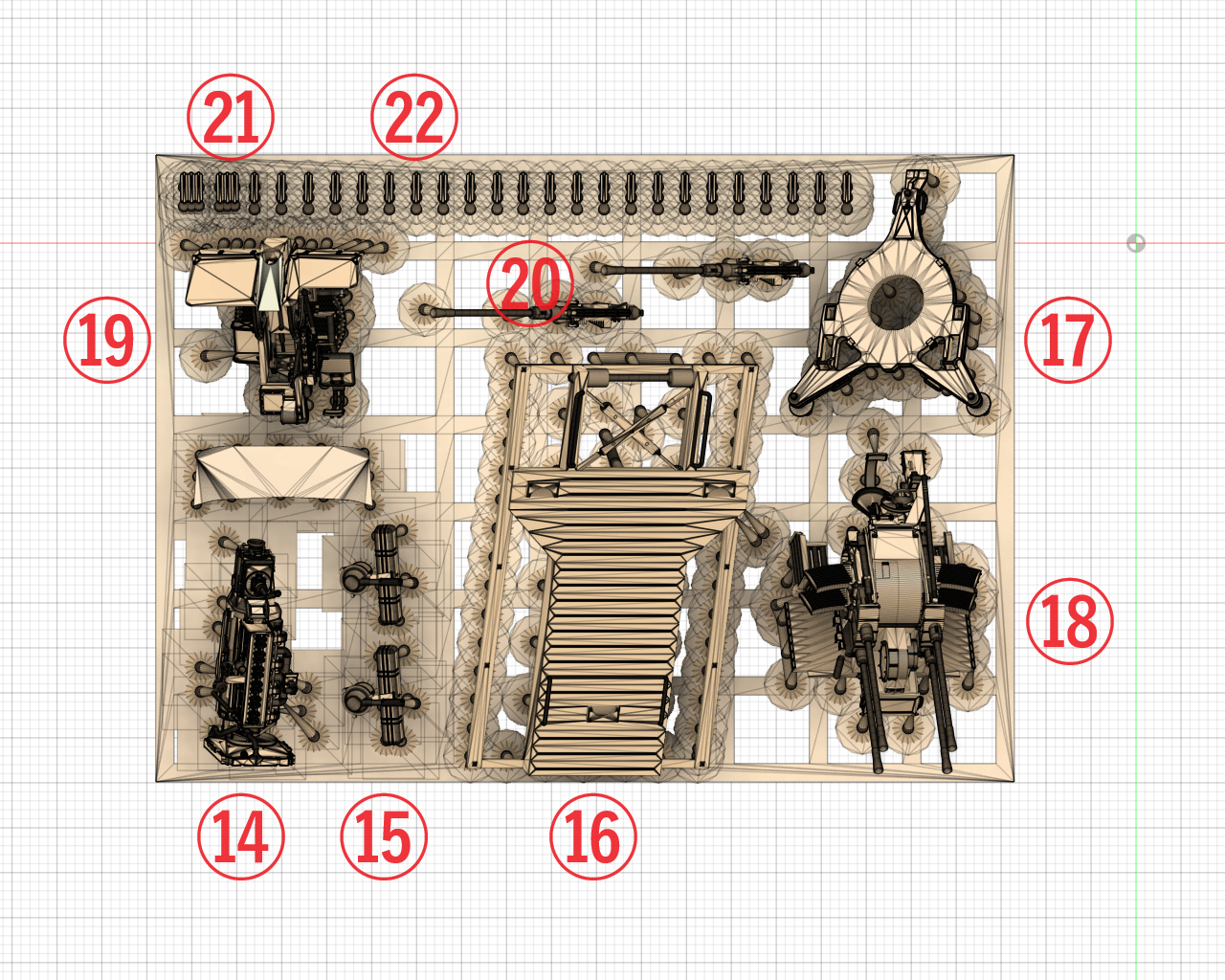

14:エンジン engine
15:シリンダーヘッドカバー head cover
16:機銃搭載マウント Machine gun mount
17:銃座 Gun turret
18:FLAK38 4連装（ボーナスパーツ） 2cm Flakvierling38 (bonus parts)
19:FLAK38
20:機銃 Machine gun
21:弾倉1 Magazine 1
22:弾倉2 Magazine 2

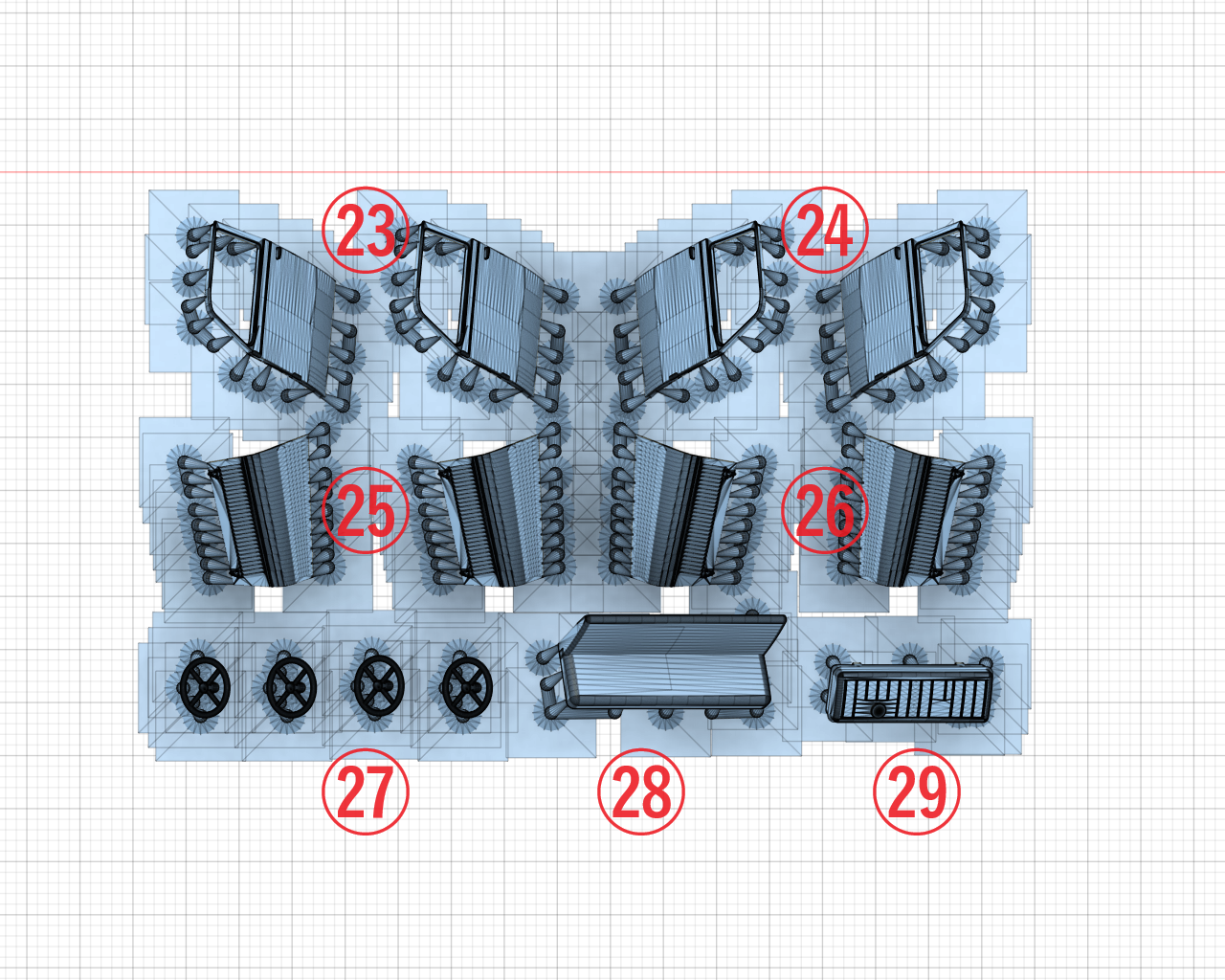

23:ドア（左） door (left)
24:ドア（右） door (right)
25:エンジンハッチ（右） Engine hatch (right)
26:エンジンハッチ（左） Engine hatch (left)
2721:ハンドル steering wheel
28:椅子 chair
29:燃料タンク fuel tank

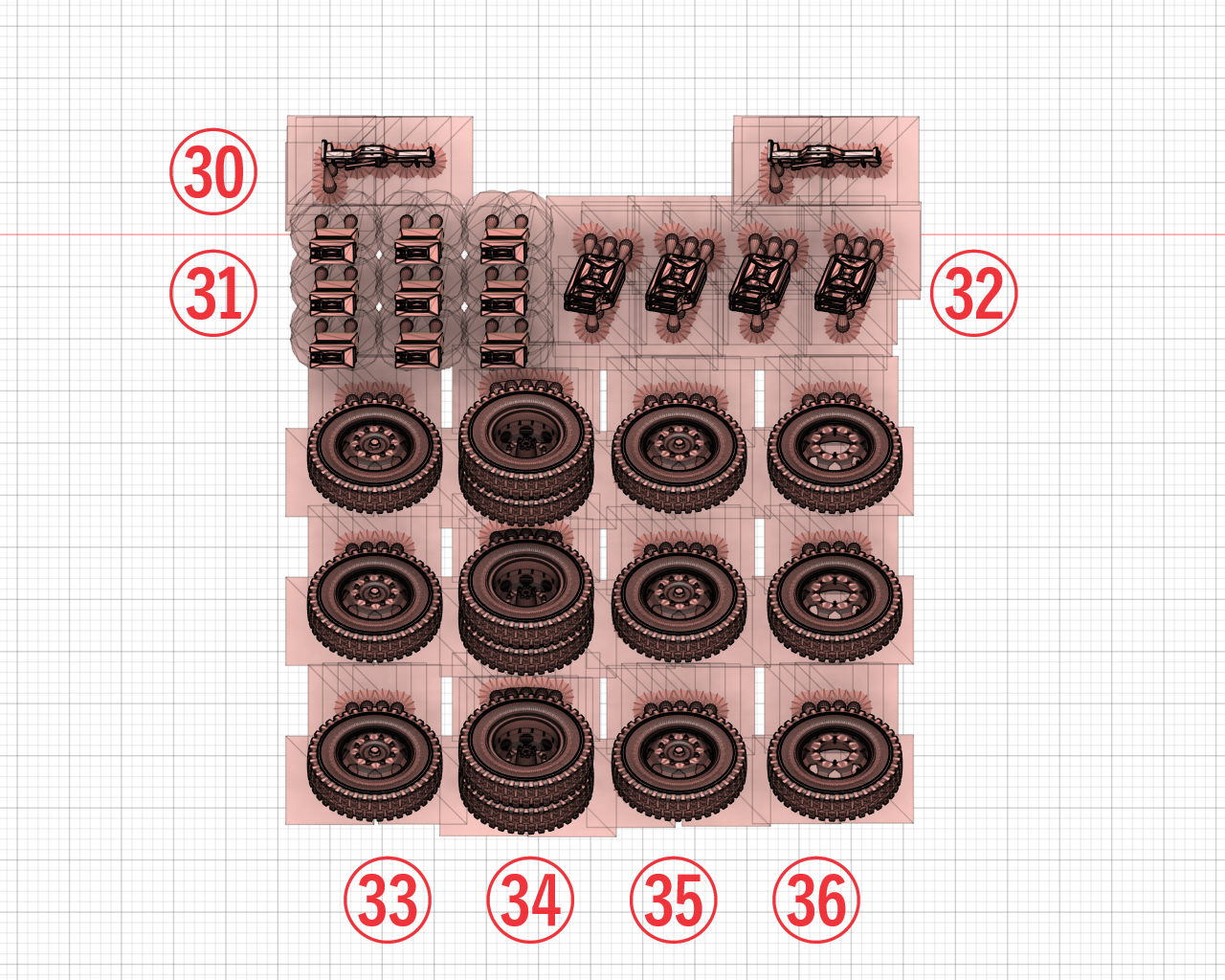

30:ジャッキ jack
31:ジェリカン Jerry cans
32:ジェリカン Jerry can
33:前輪 front wheel
34:後輪 Rear wheel
35:前輪（操舵状態） front wheels (steering)
36:スペアタイヤ spare wheel

それぞれのパーツを、組み立てる前に全て塗装します。その後、各パーツを組み立てます。



素材がレジンであるため、事前にサフェーサーを塗布することをお勧めします。
Since the material is resin, it is recommended to apply the surfacer in advance.

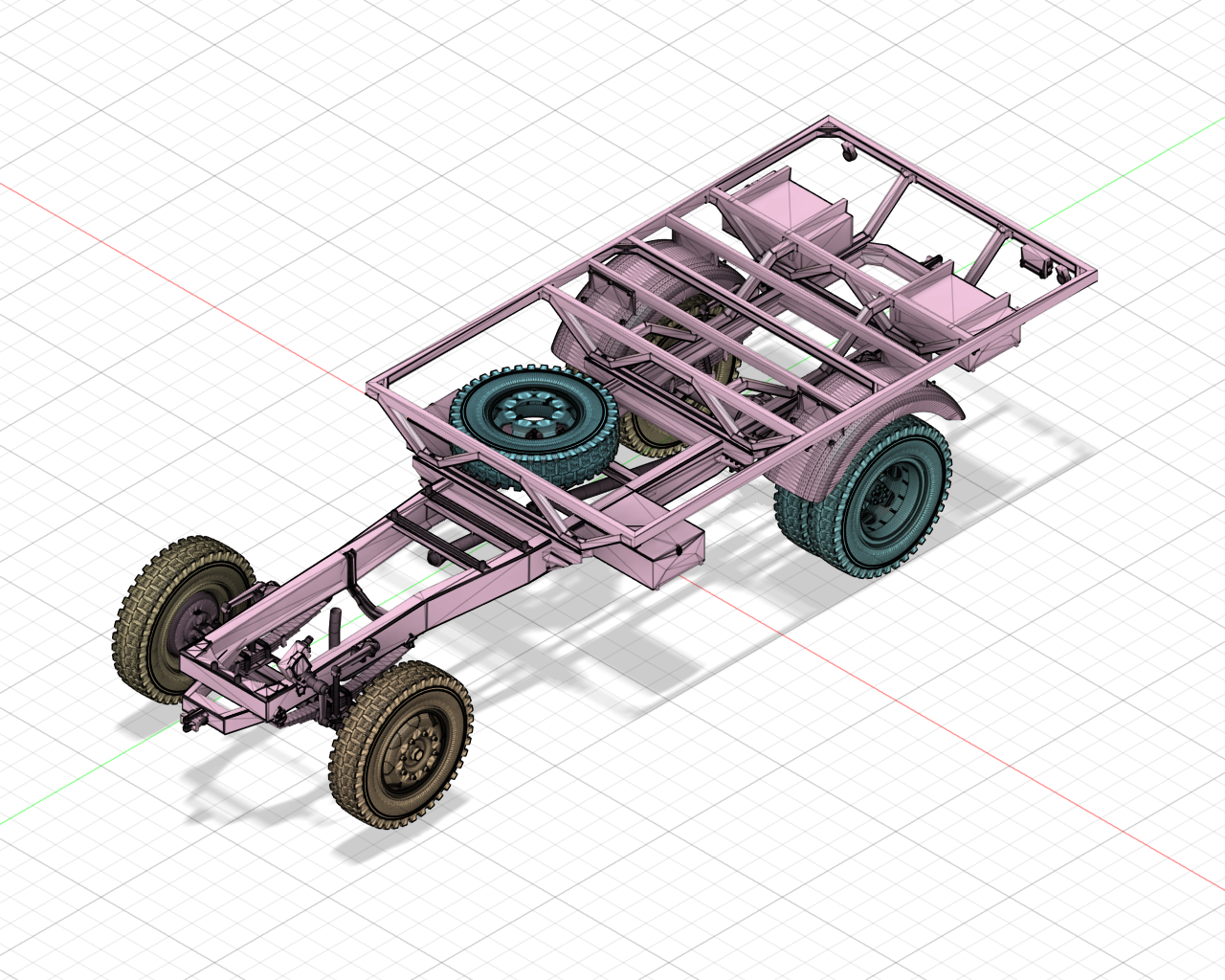

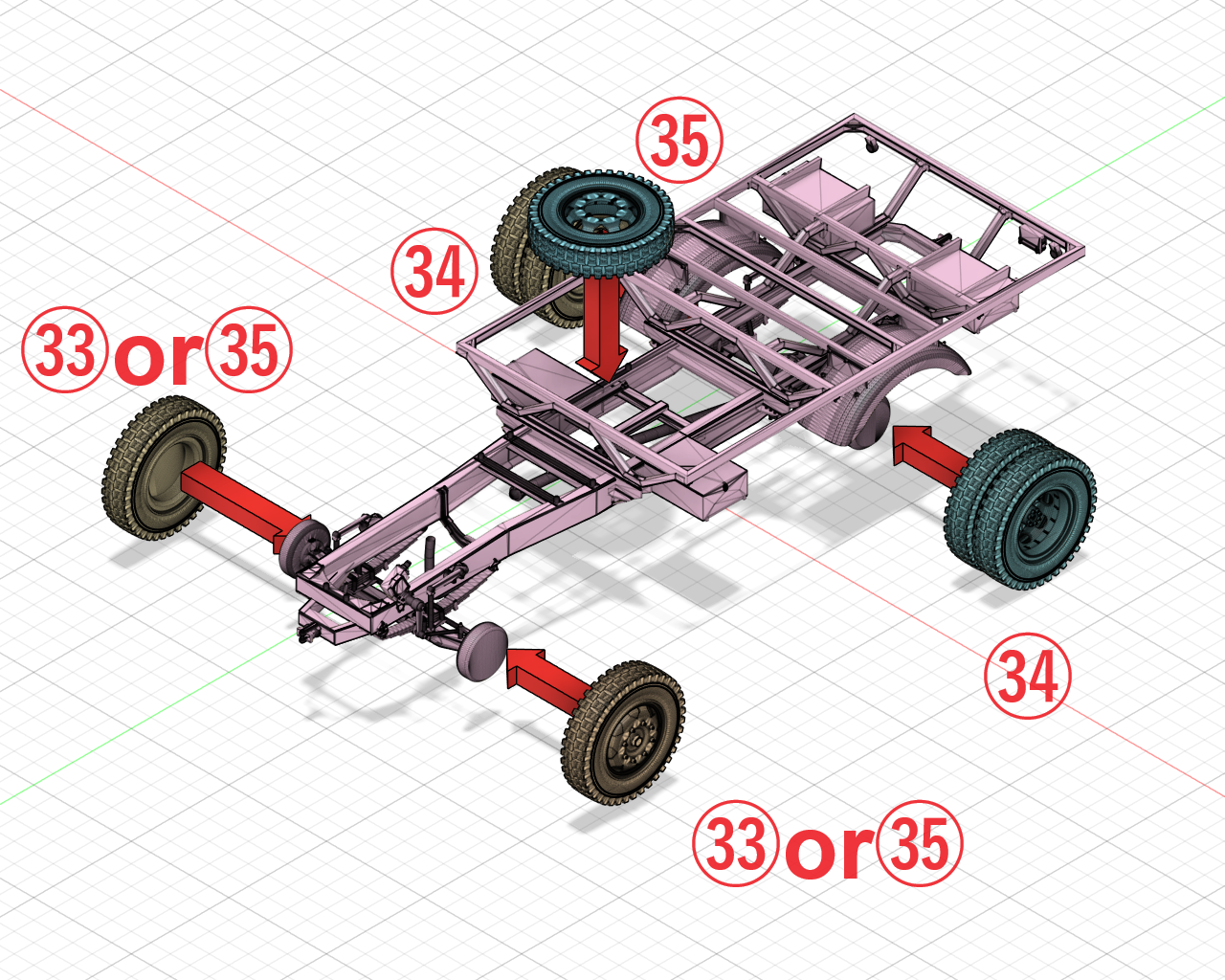

車輪の組立て Assembling the wheels

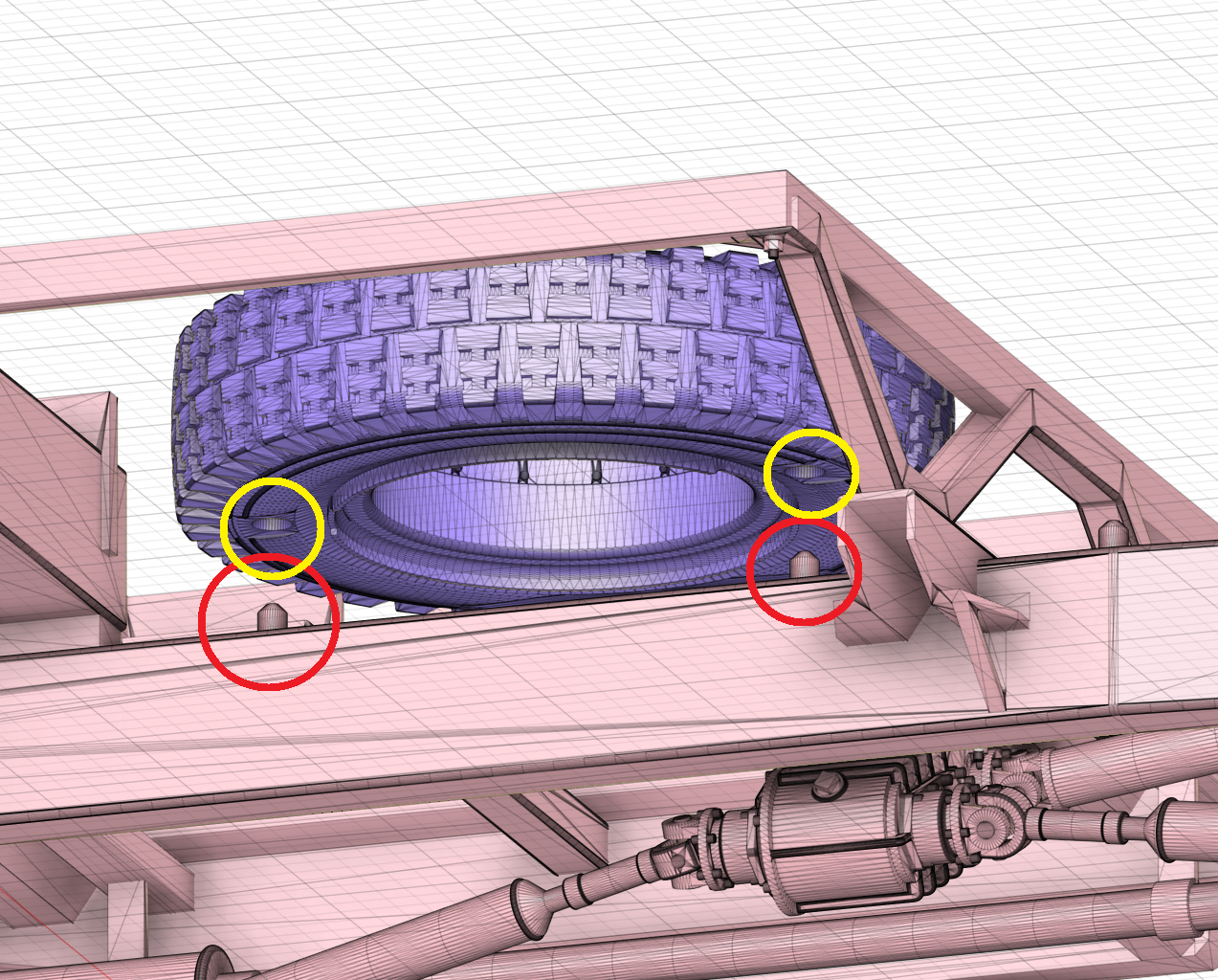

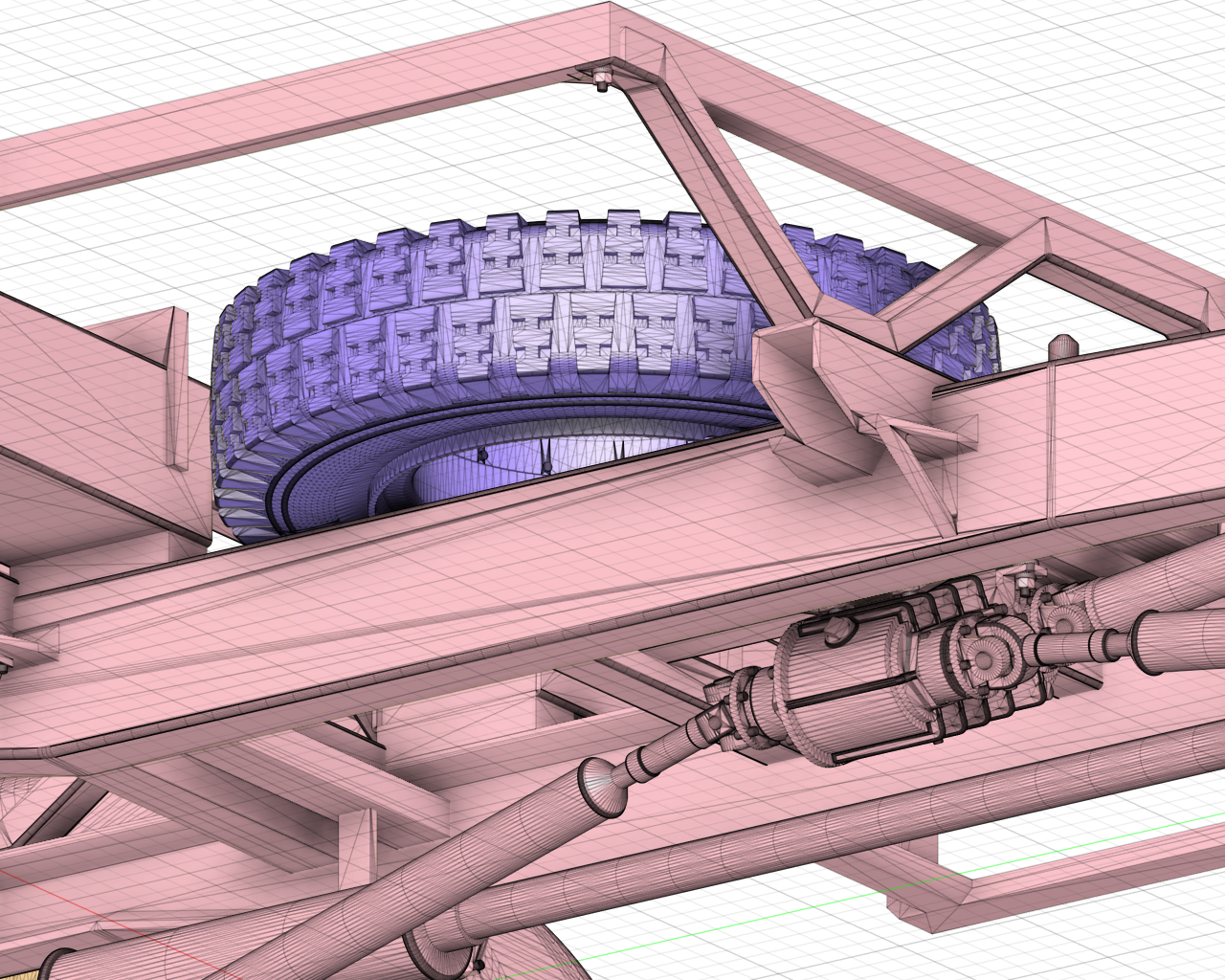

スペアタイヤは赤丸で囲まれたピンを黄丸で囲まれた穴に合わせて取り付けます。
Install the spare wheel by aligning the pins circled in red with the holes circled in yellow.

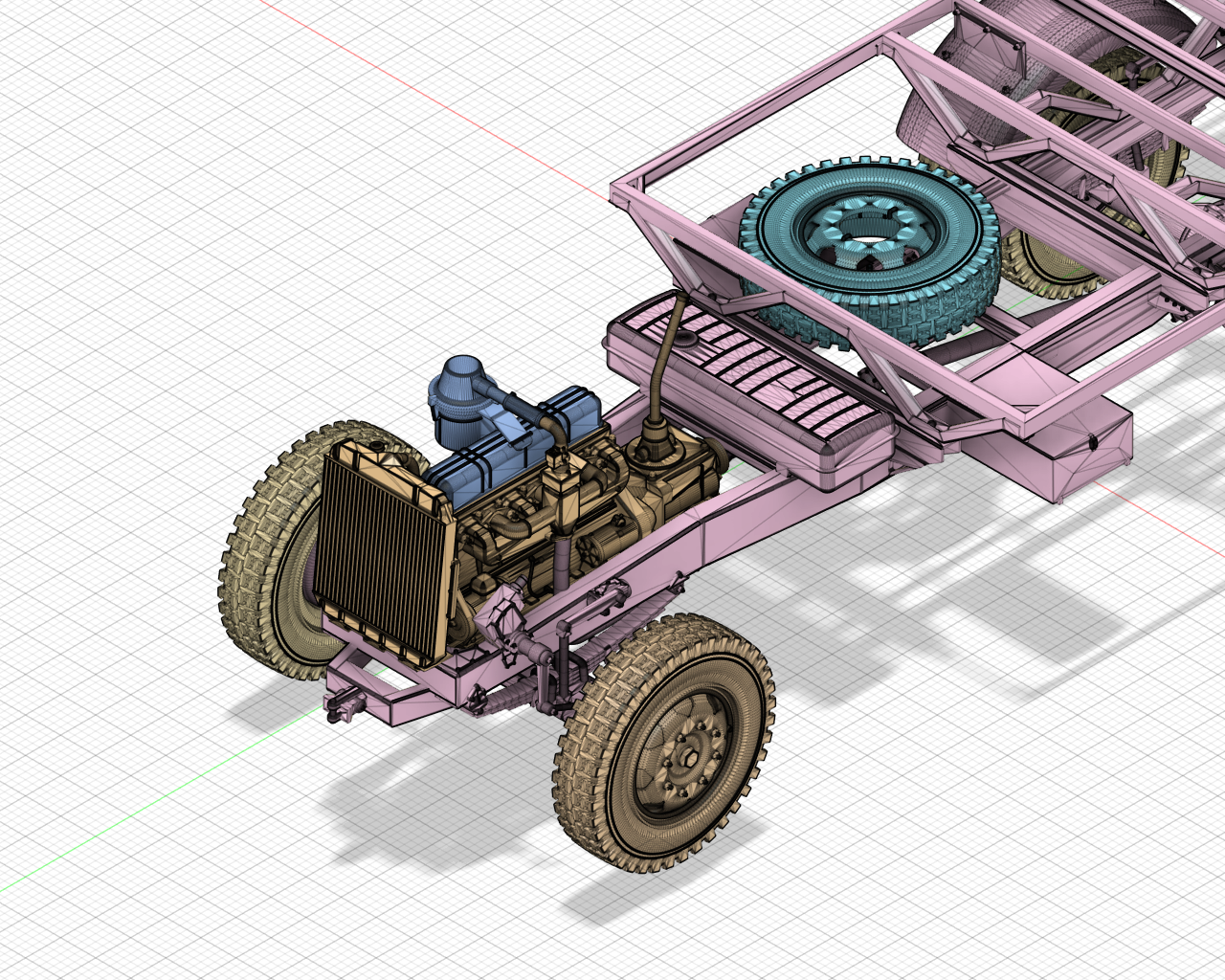

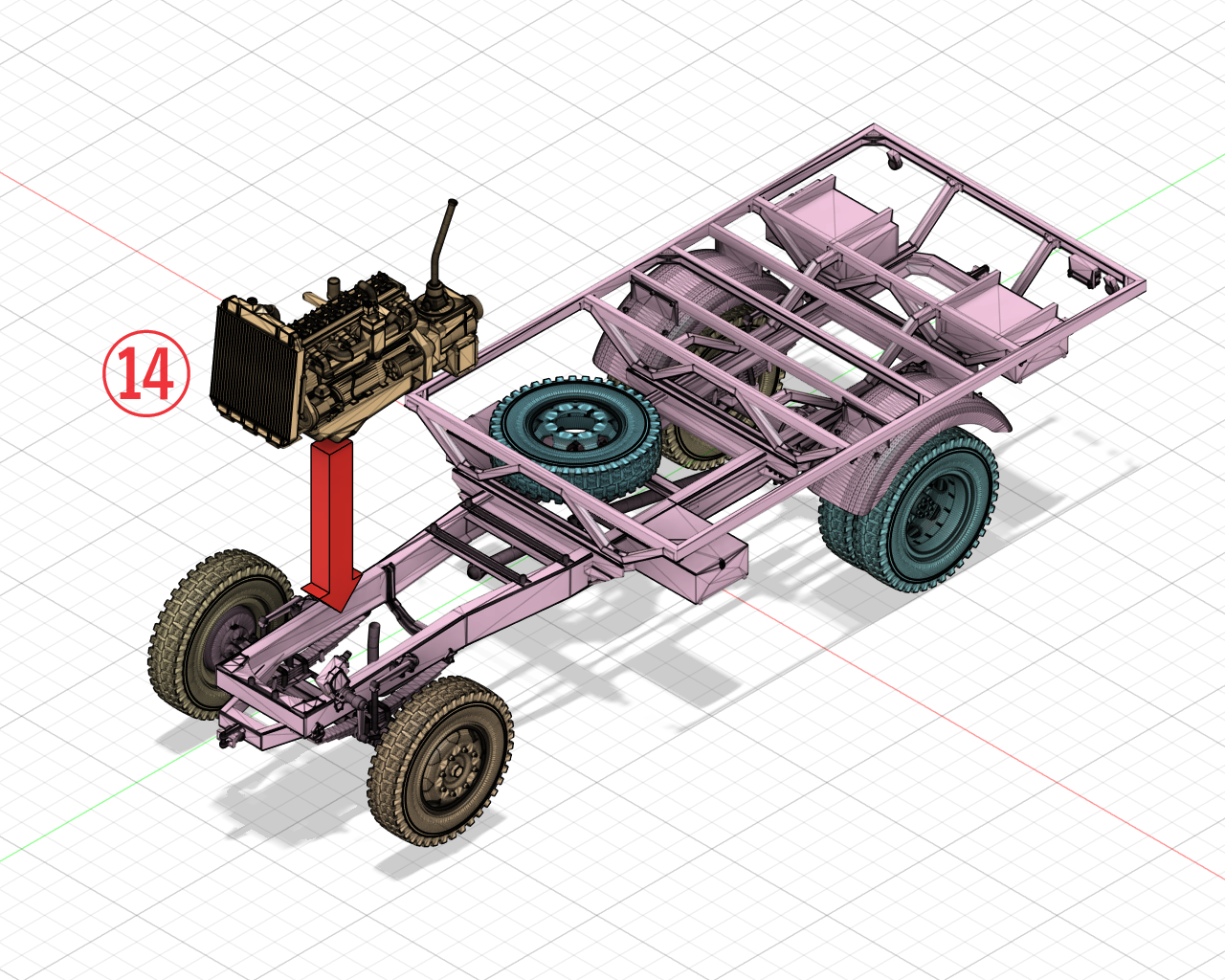

エンジンの組立てAssembling the Engine

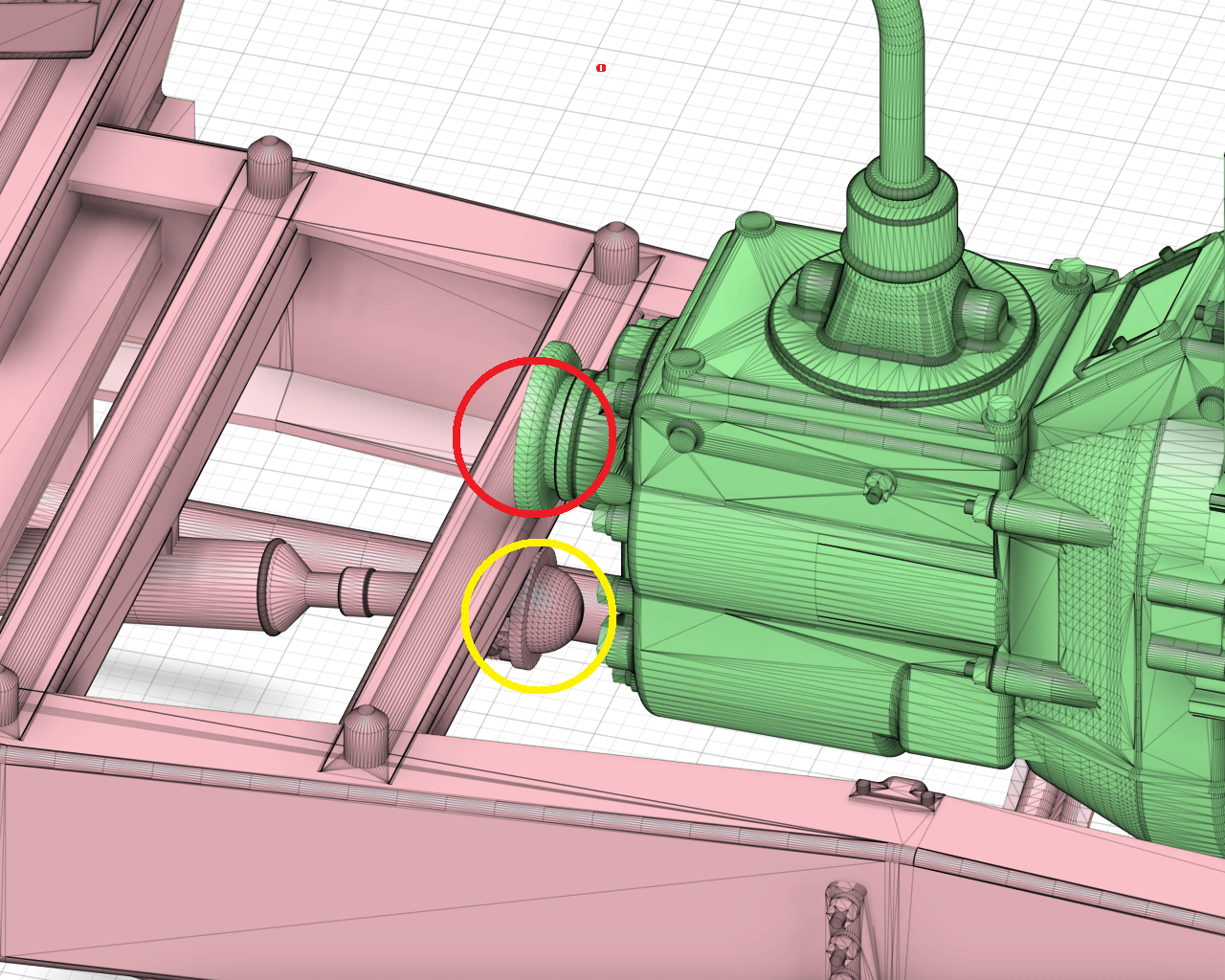

エンジン後部は、黄丸で囲まれたドライブシャフトと赤丸で囲まれたドライブシャフト基部を合わせて取り付けます。
Attach the rear part of the engine by aligning the drive shaft circled in yellow with the drive shaft base circled in red.







エンジン前部は赤丸で囲まれたピンを黄丸で囲まれた穴に合わせて取り付けます。
Install the front part of the engine by aligning the pin circled in red with the hole circled in yellow.

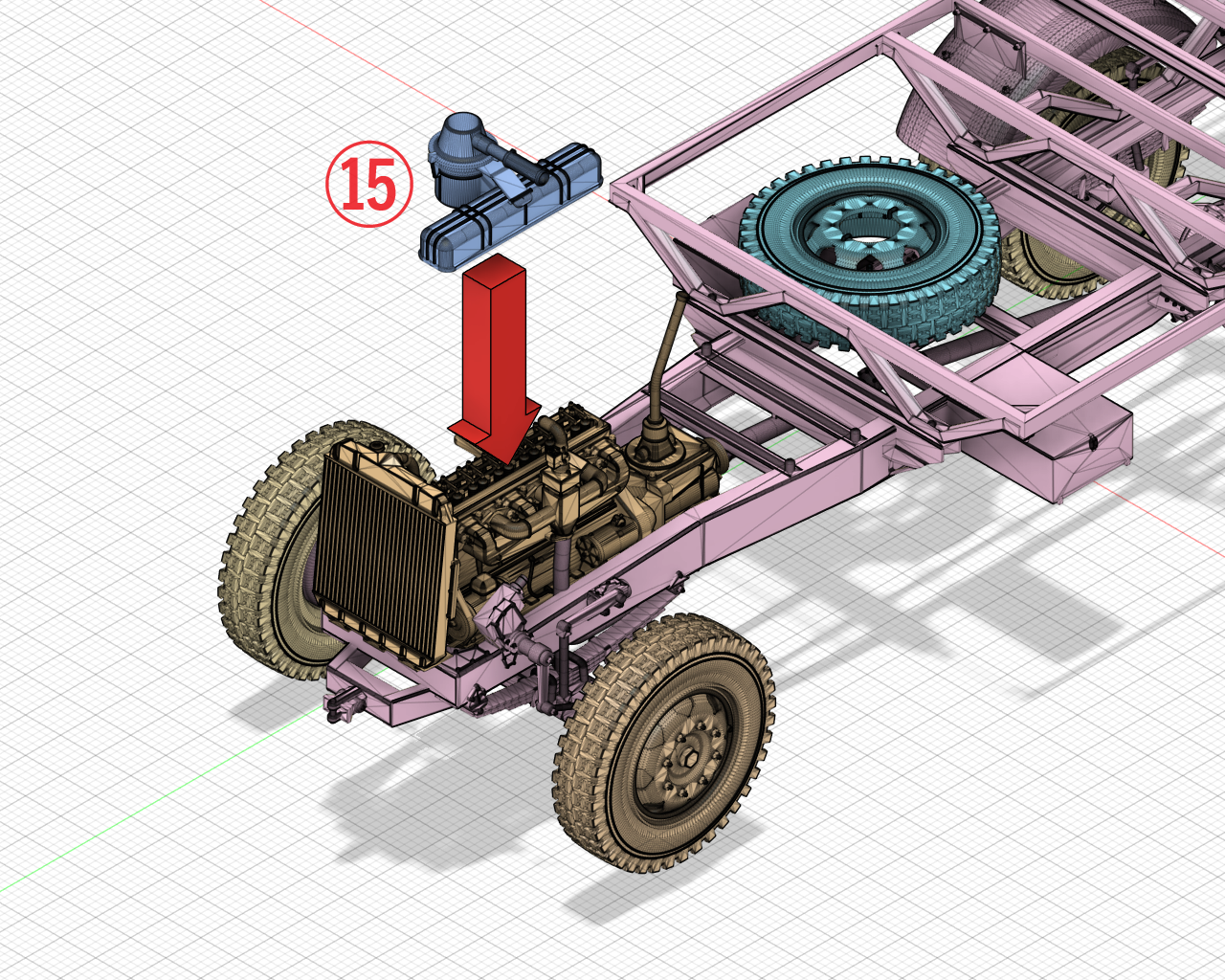

シリンダーヘッドカバーの組立てAssembling the Cylinder head cover



接着しません。No adhesives are used.

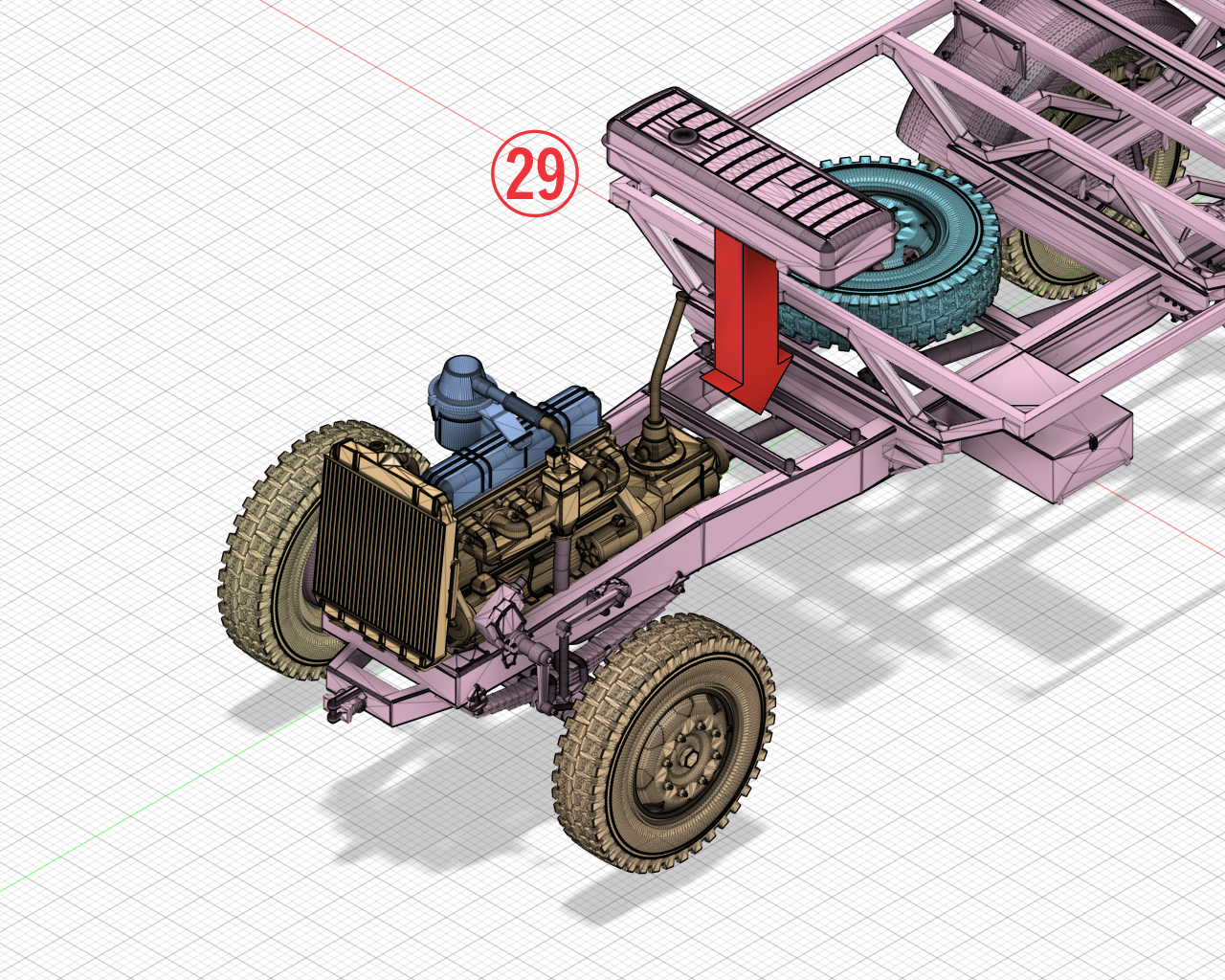

燃料タンクの組立てAssembling the fuel tank

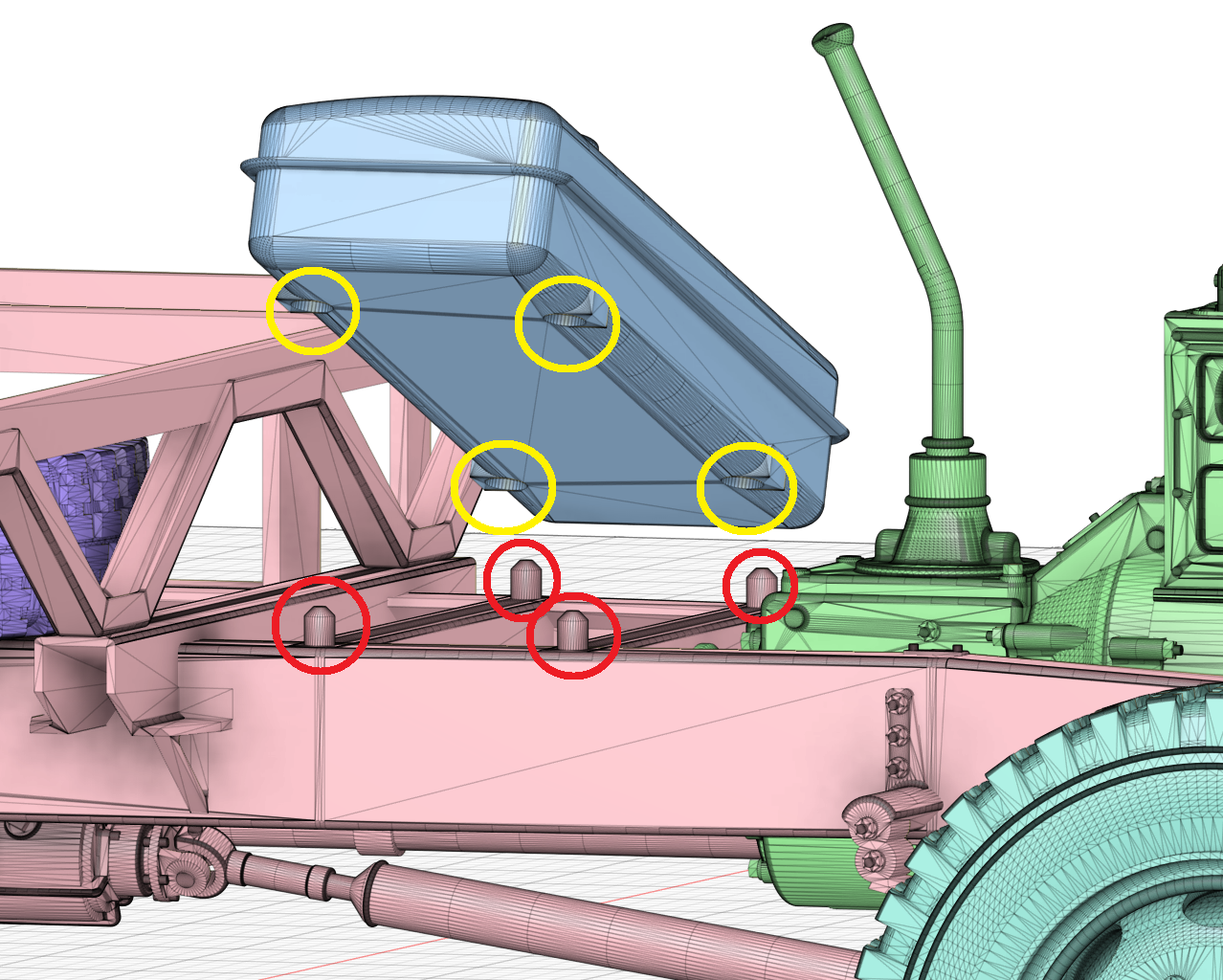

燃料タンクは赤丸で囲まれたピンを黄丸で囲まれた穴に合わせて取り付けます。
Install the fuel tank by aligning the pin circled in red with the hole circled in yellow.

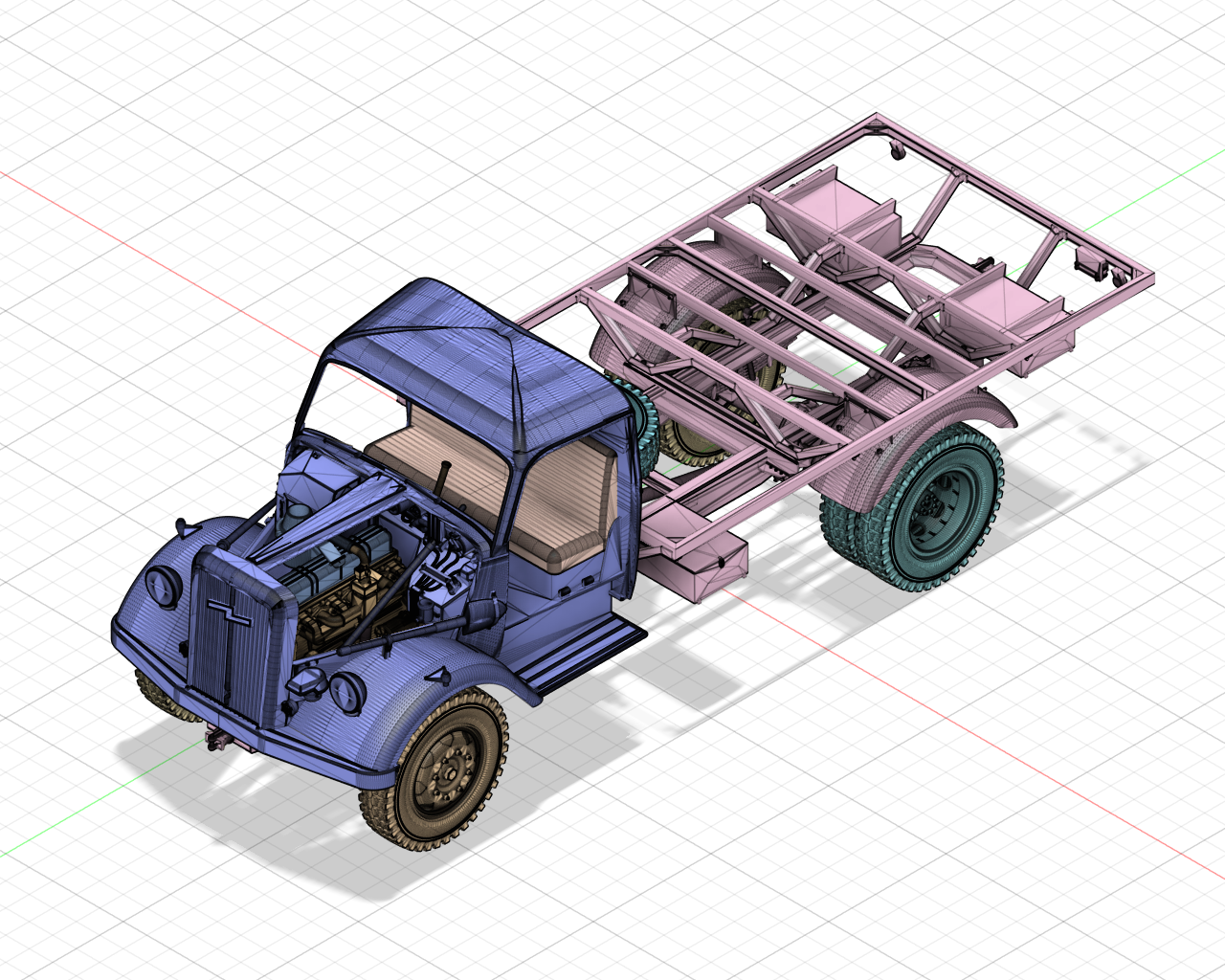

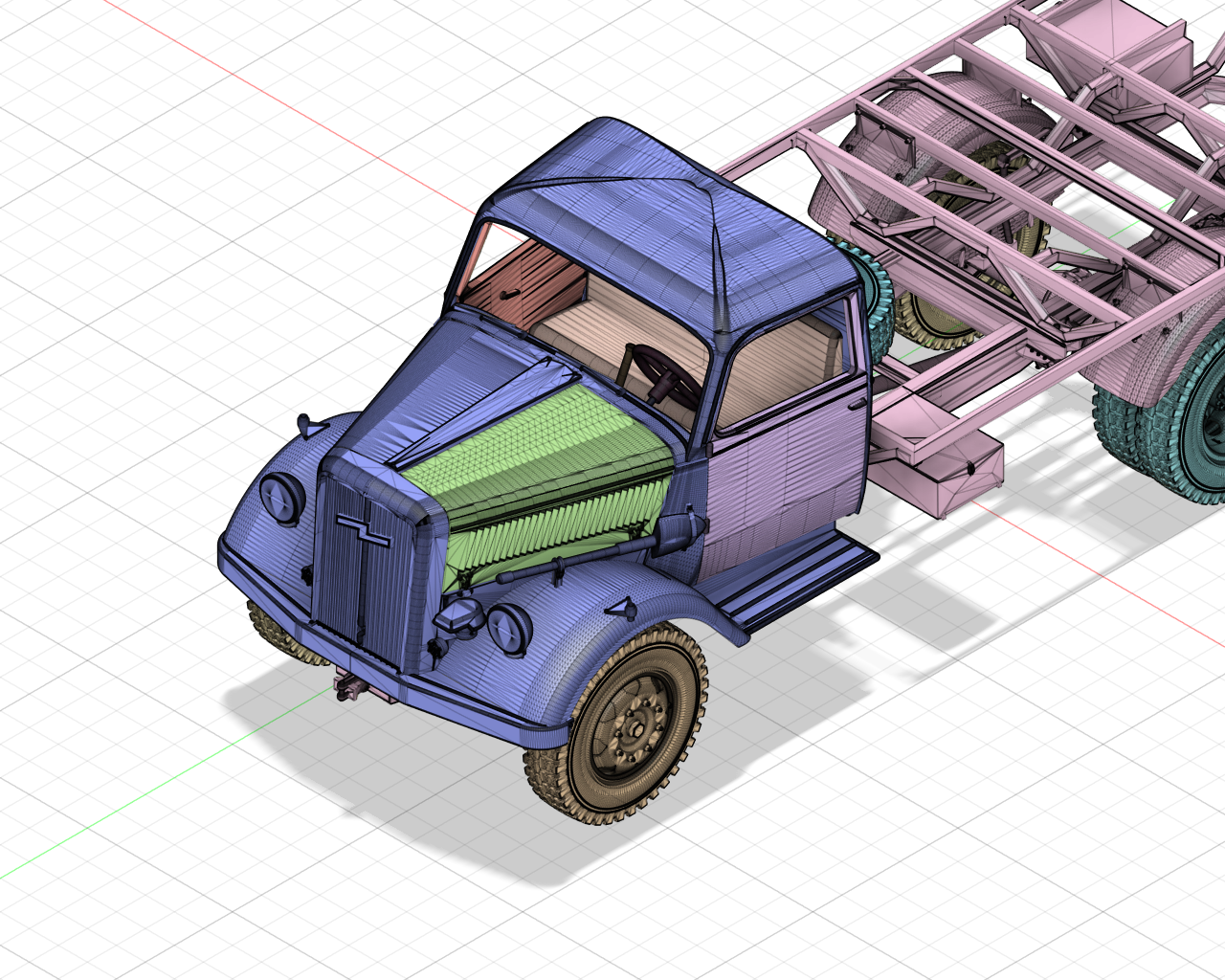

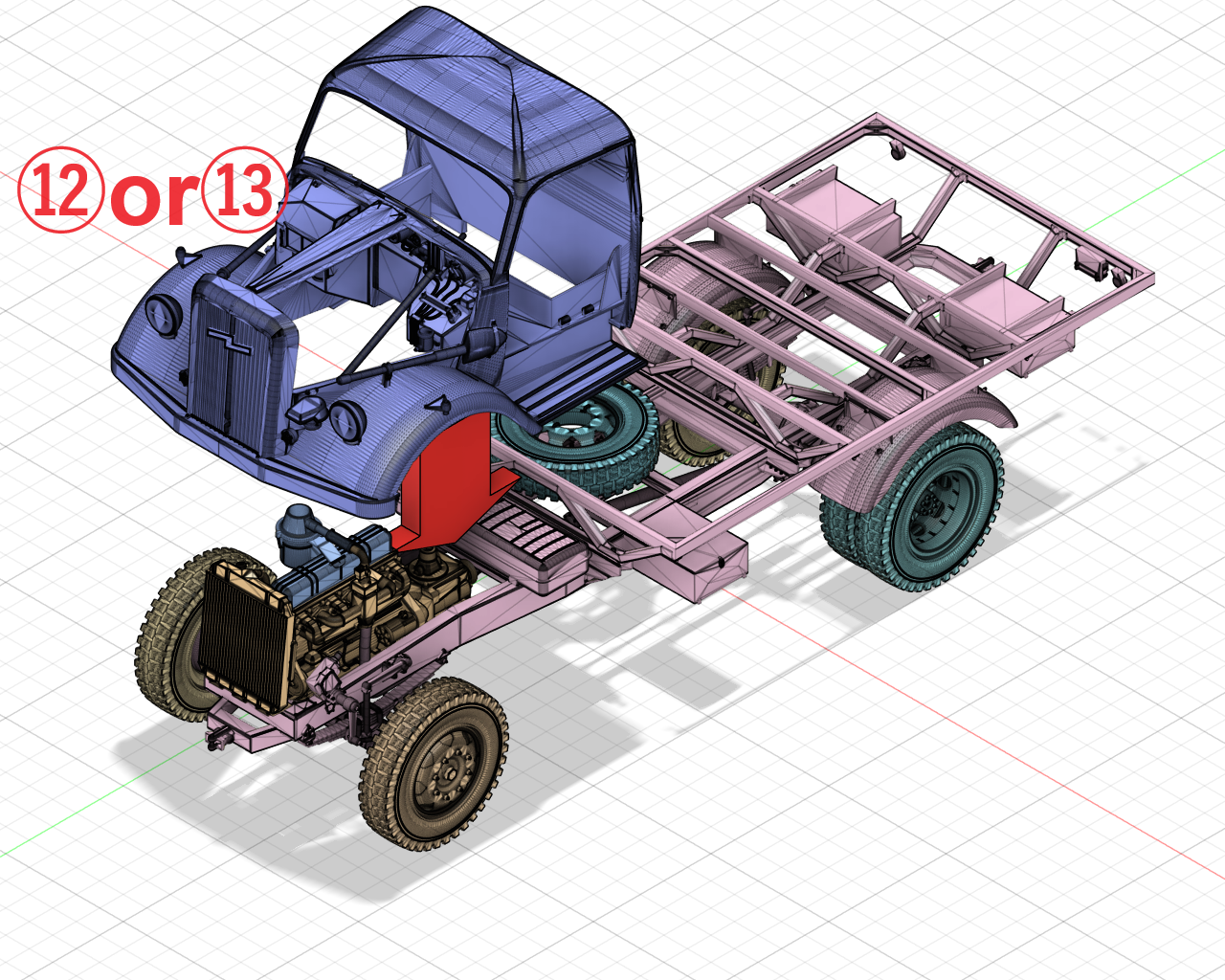

キャビンの組立てAssembling the Cabin

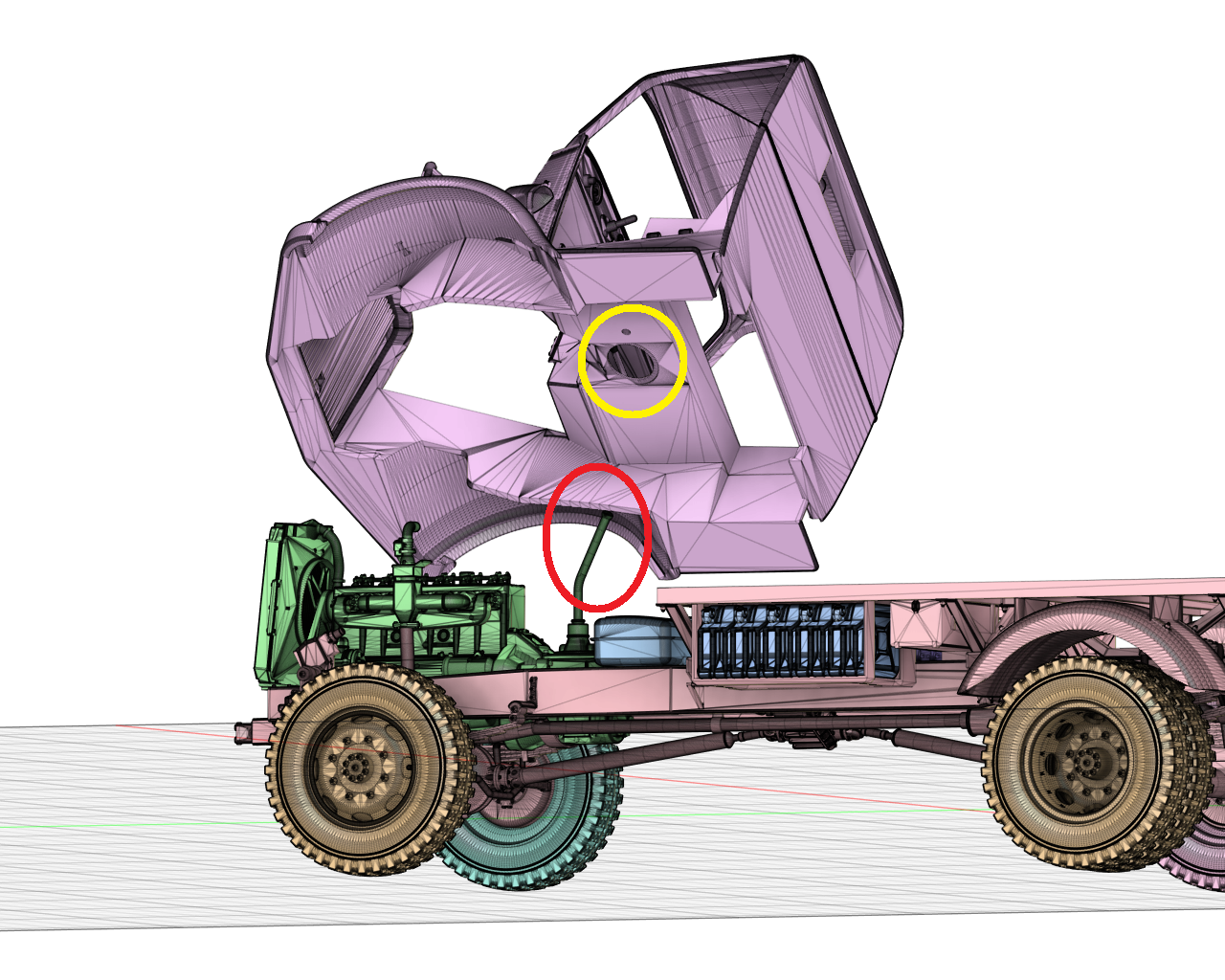

赤丸で囲ったシフトレバーを、黄丸で囲った穴に合わせて取り付けます。シフトレバーは細く破損しやすいため細心の注意を払ってください。
Install the shift lever circled in red by aligning it with the hole circled in yellow. Be very careful as the shift lever is thin and easily damaged.

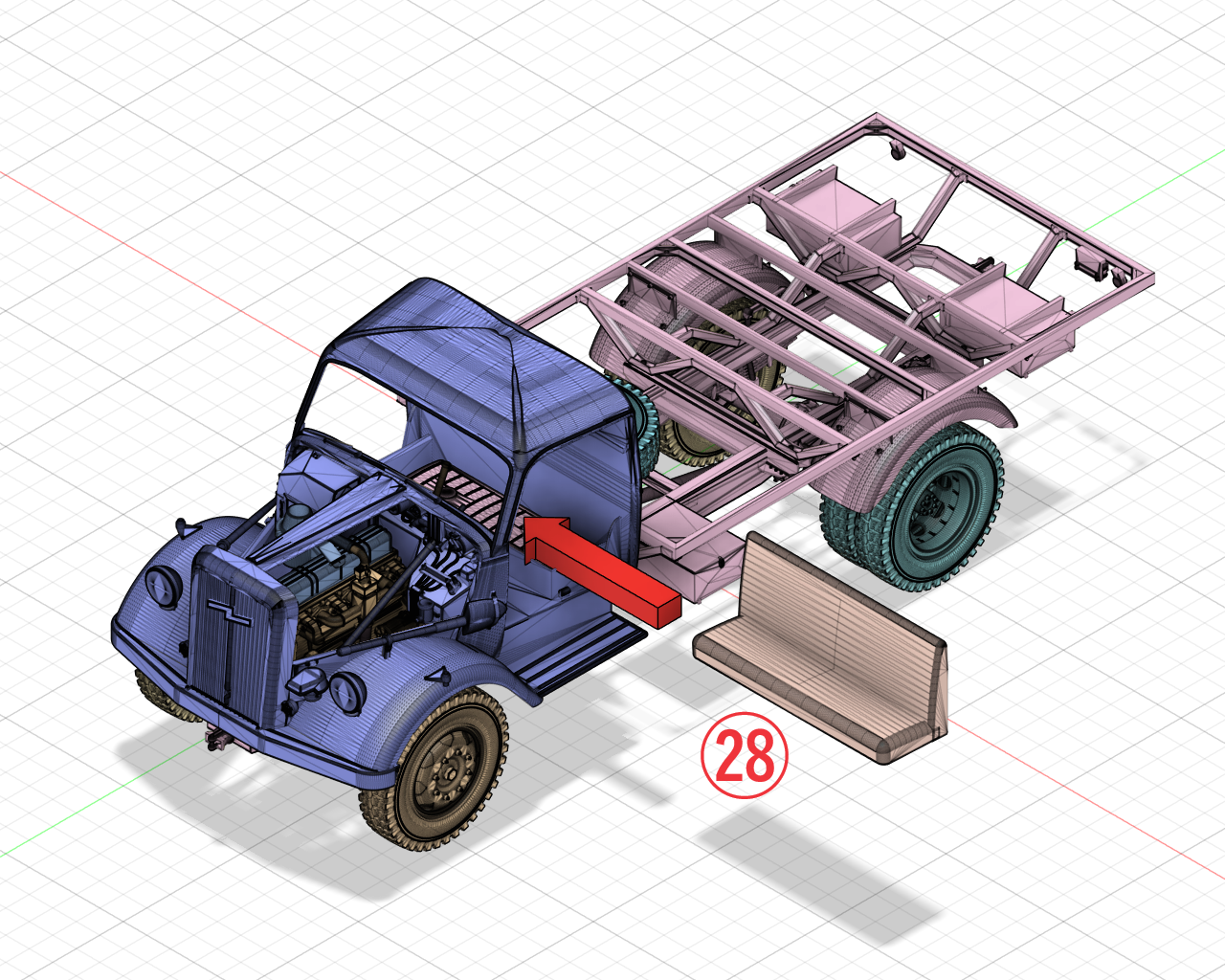

椅子の組立てAssembling the chair

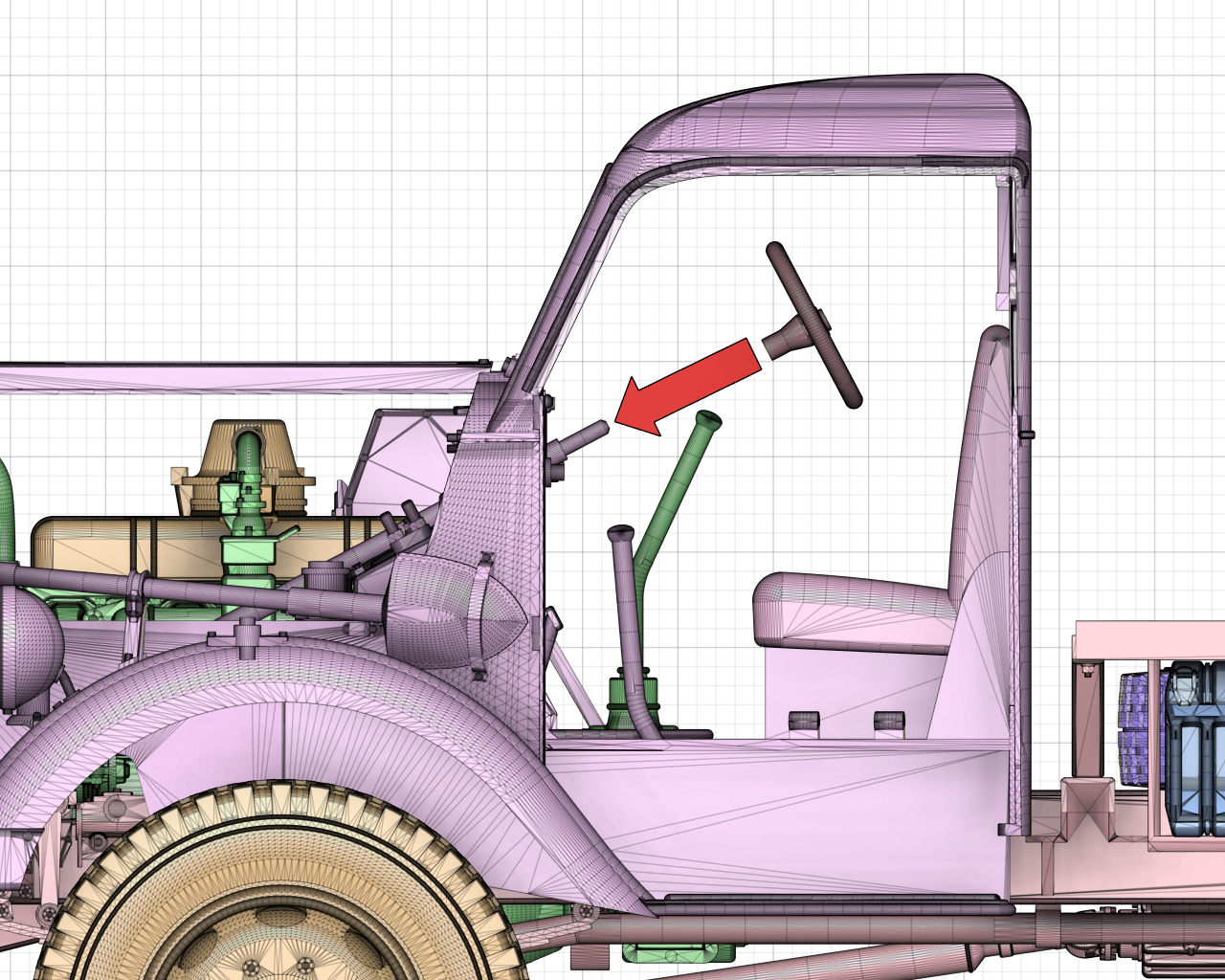

ハンドルの組立てAssembling the steering wheel







ドアとエンジンハッチの組立てAssembling the doors and Engine hatchs



接着しません。No adhesives are used.

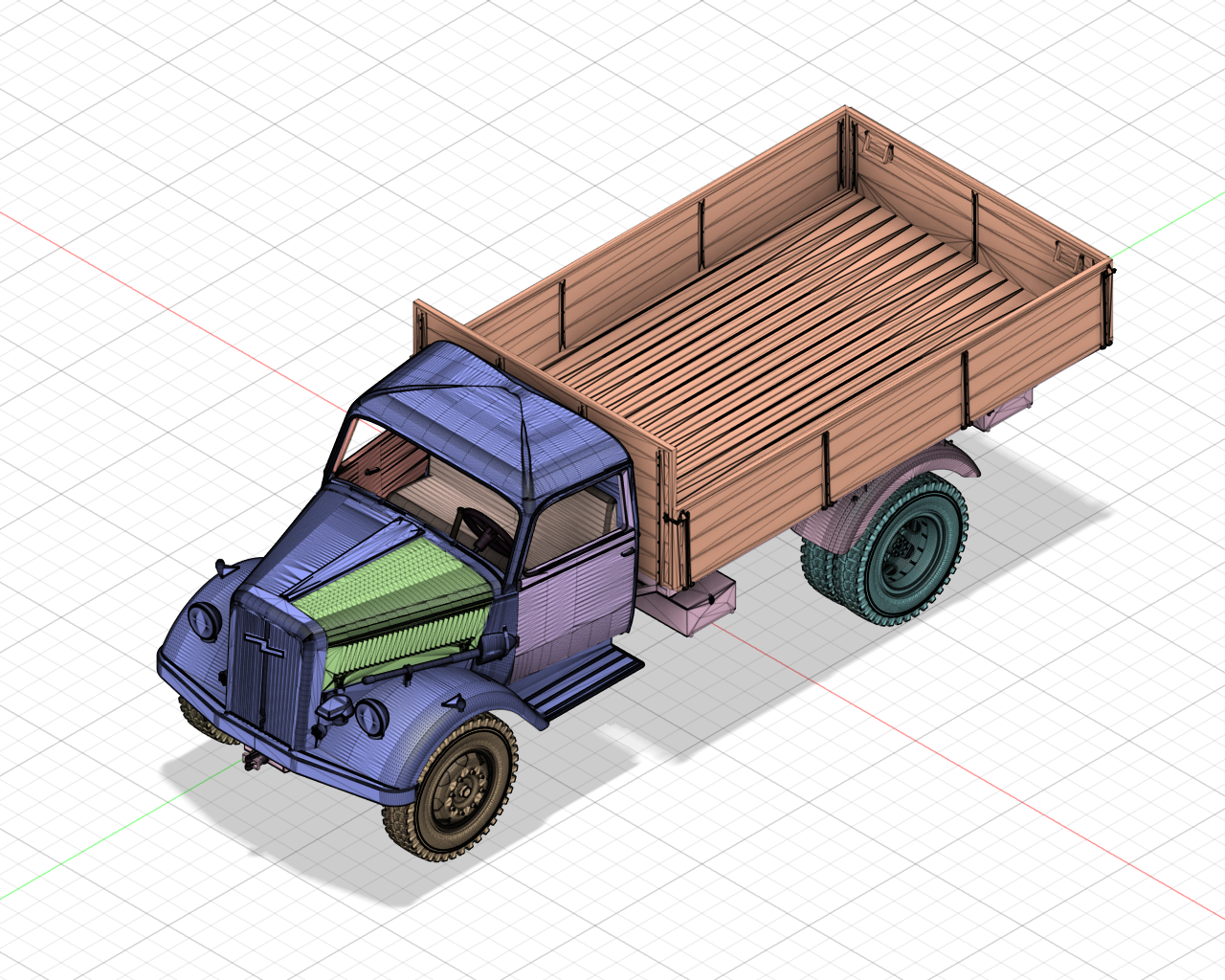

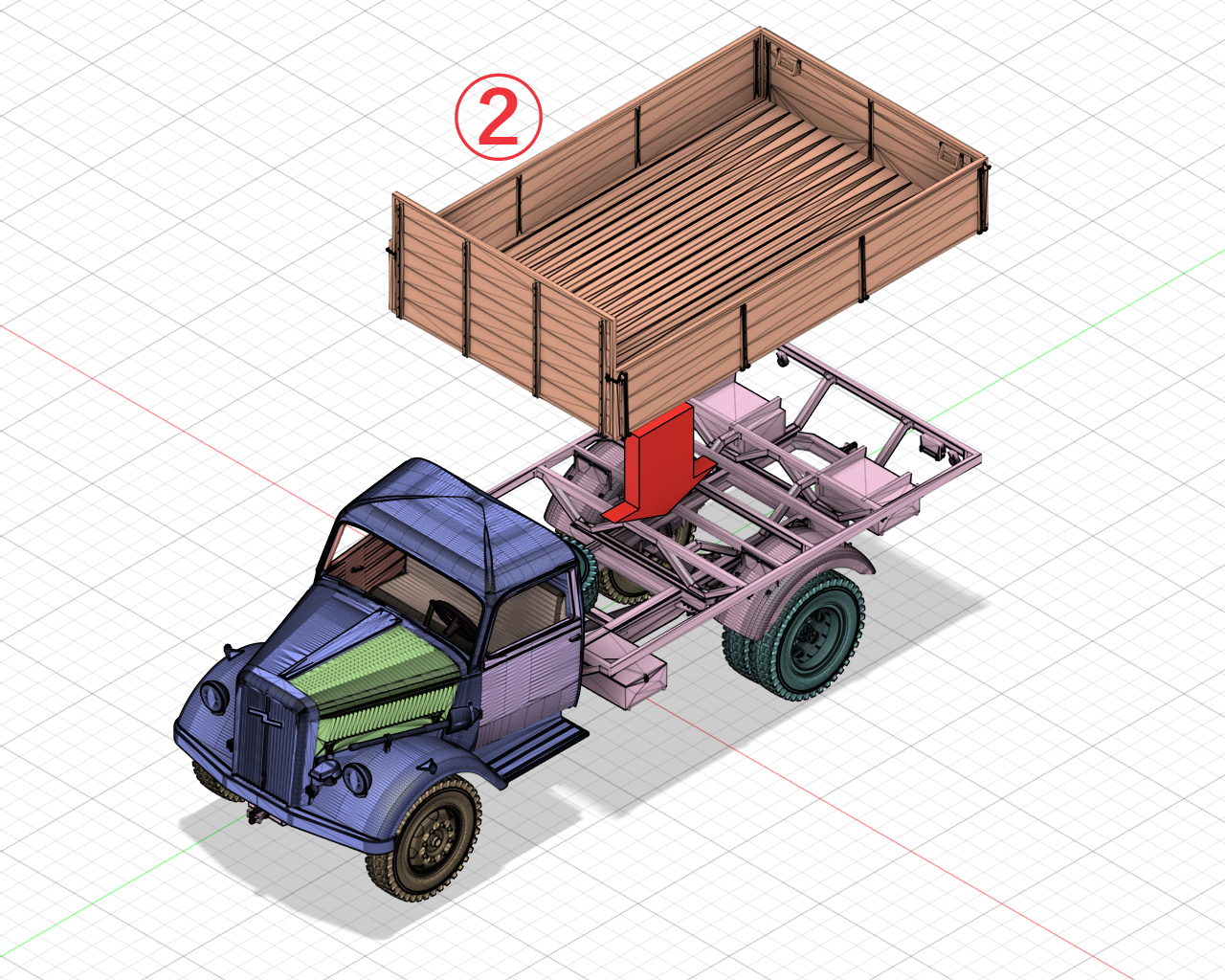

荷台の組立てAssembling the cargo bed

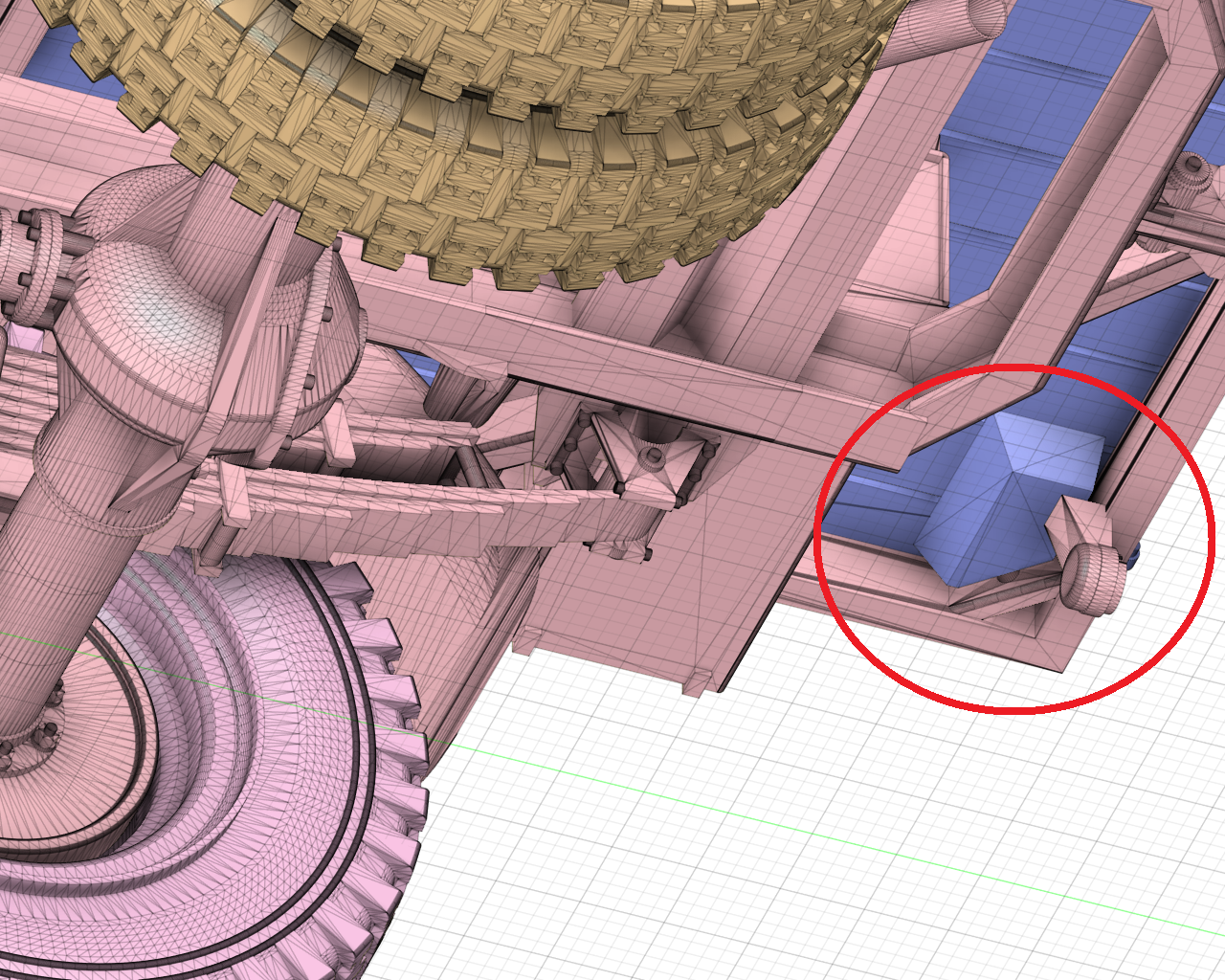

荷台の裏にはフレームと噛み合う突起があります。荷台を取り付ける際のガイドとして使用します。
There is a protrusion on the back of the cargo bed that engages with the frame. Use as a guide when installing the cargo bed.

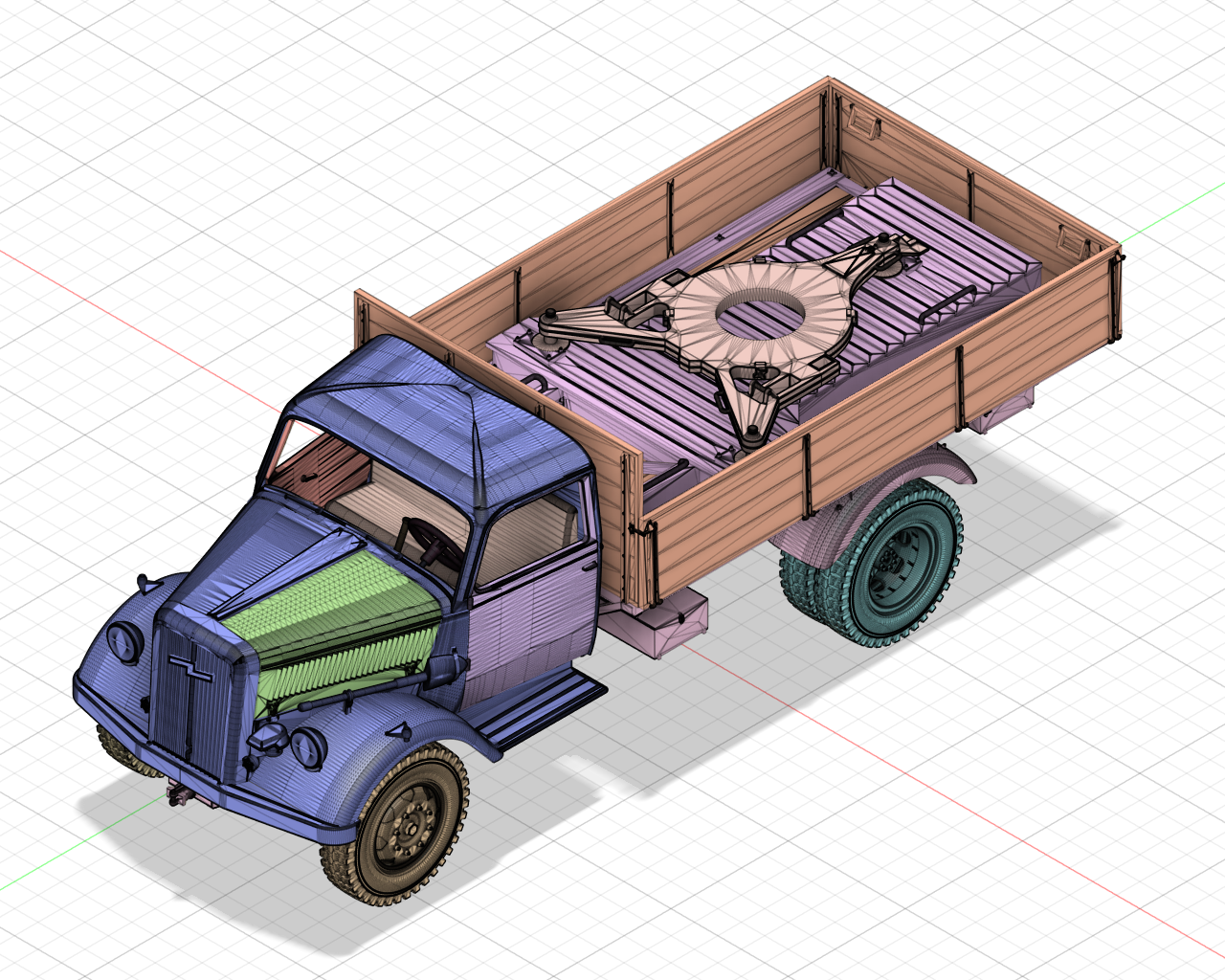

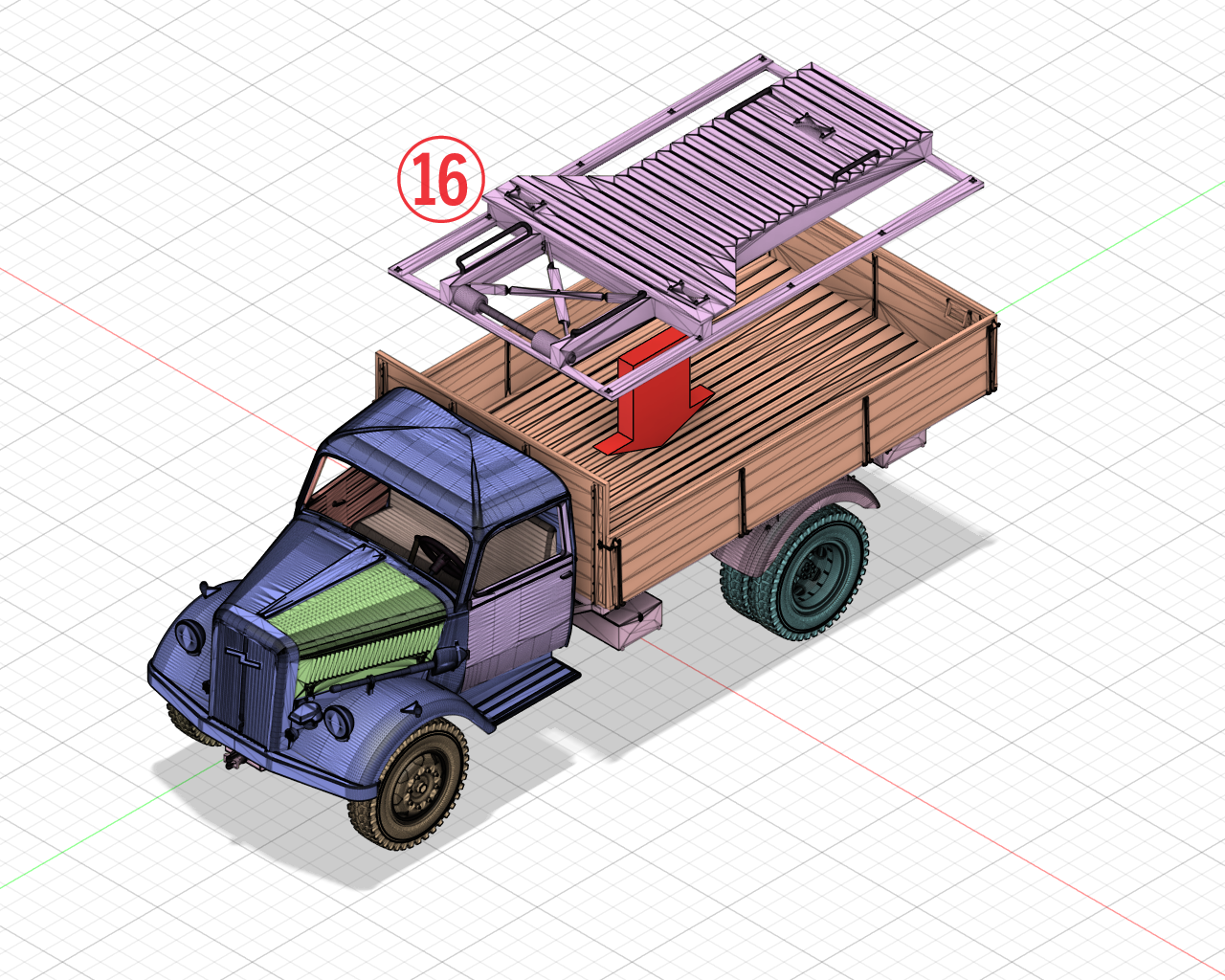

機銃搭載マウントの組立てAssembling the Machine gun mount







銃座の組立てAssembling the Gun turret

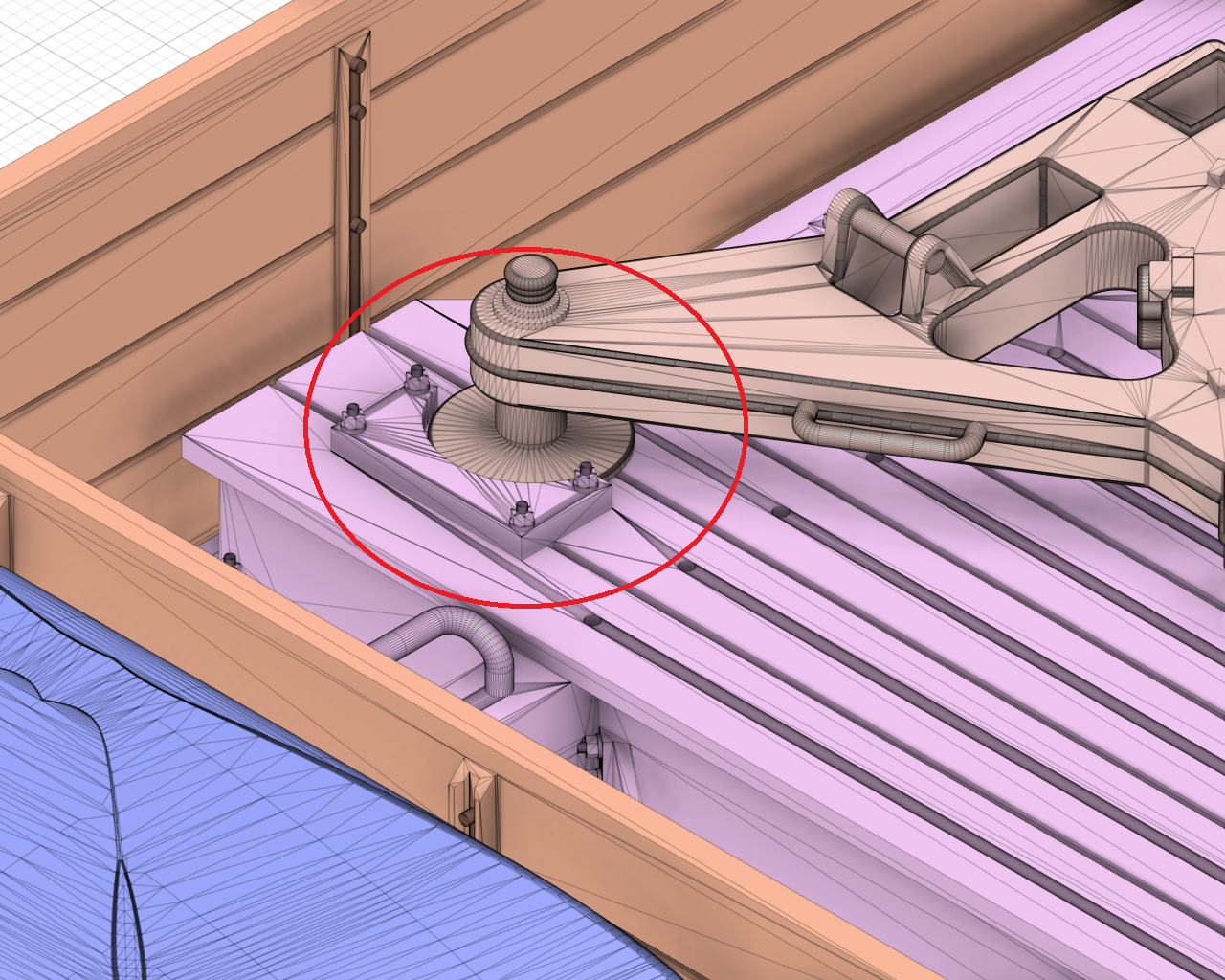

銃座の接地板を機銃搭載マウントの突起に組み合わせます。
Attach the ground plate of the gun turret to the protrusion of the machine gun mounting mount.

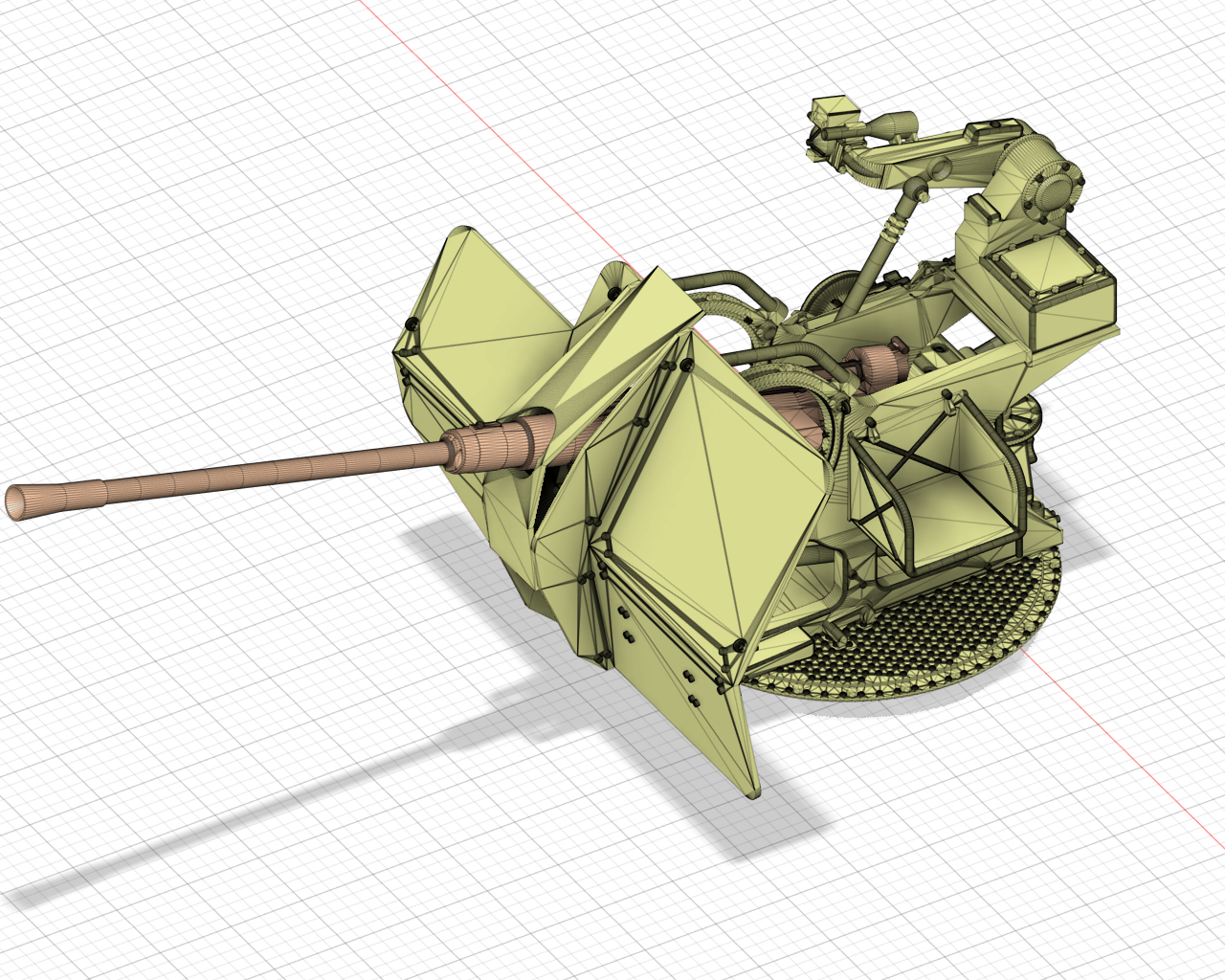

FLAK38の組立てAssembling the FLAK38

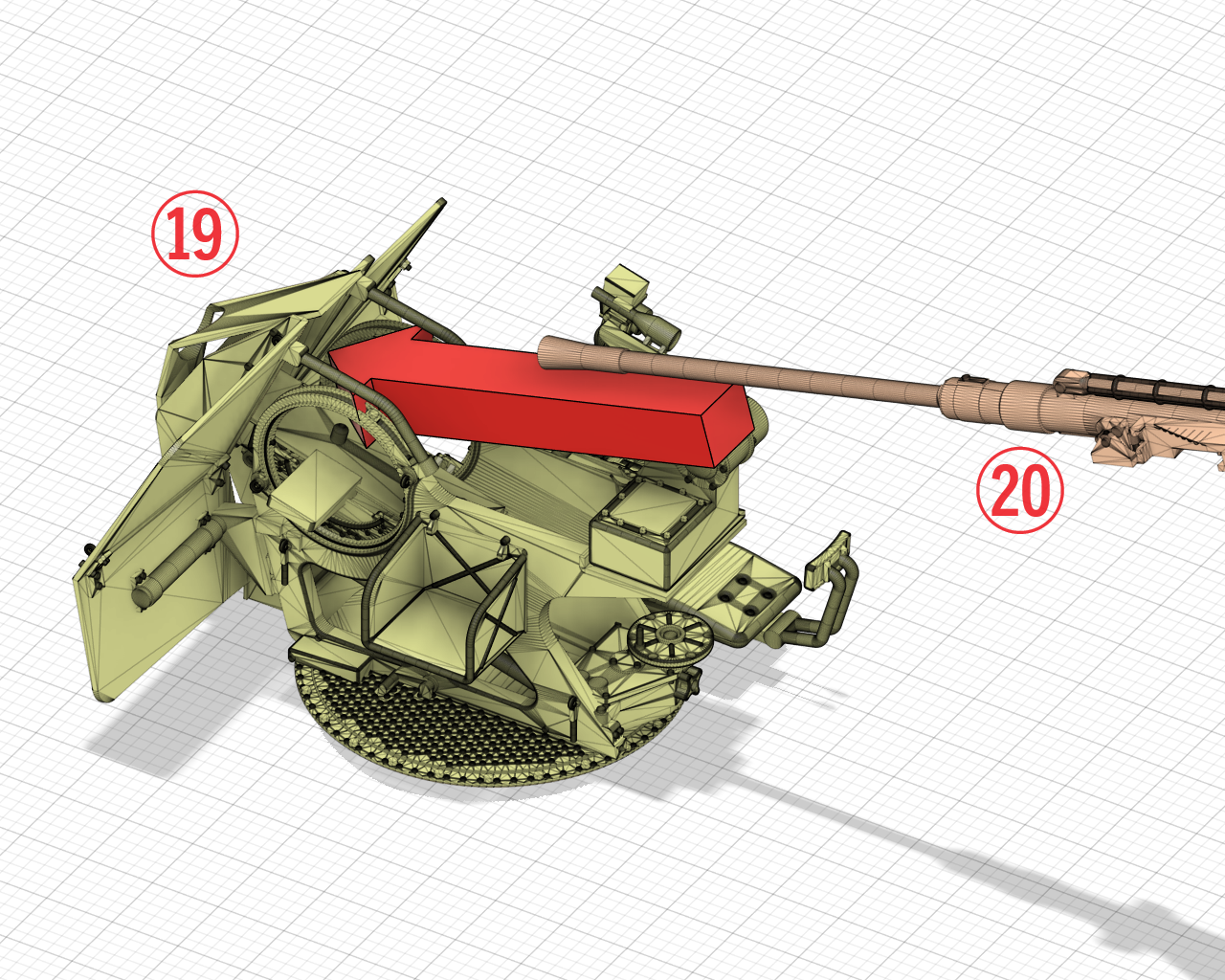

FLAK38の本体に機銃を後方から滑り込ませます。
Slide the machine gun into the body of FLAK38 from the rear.

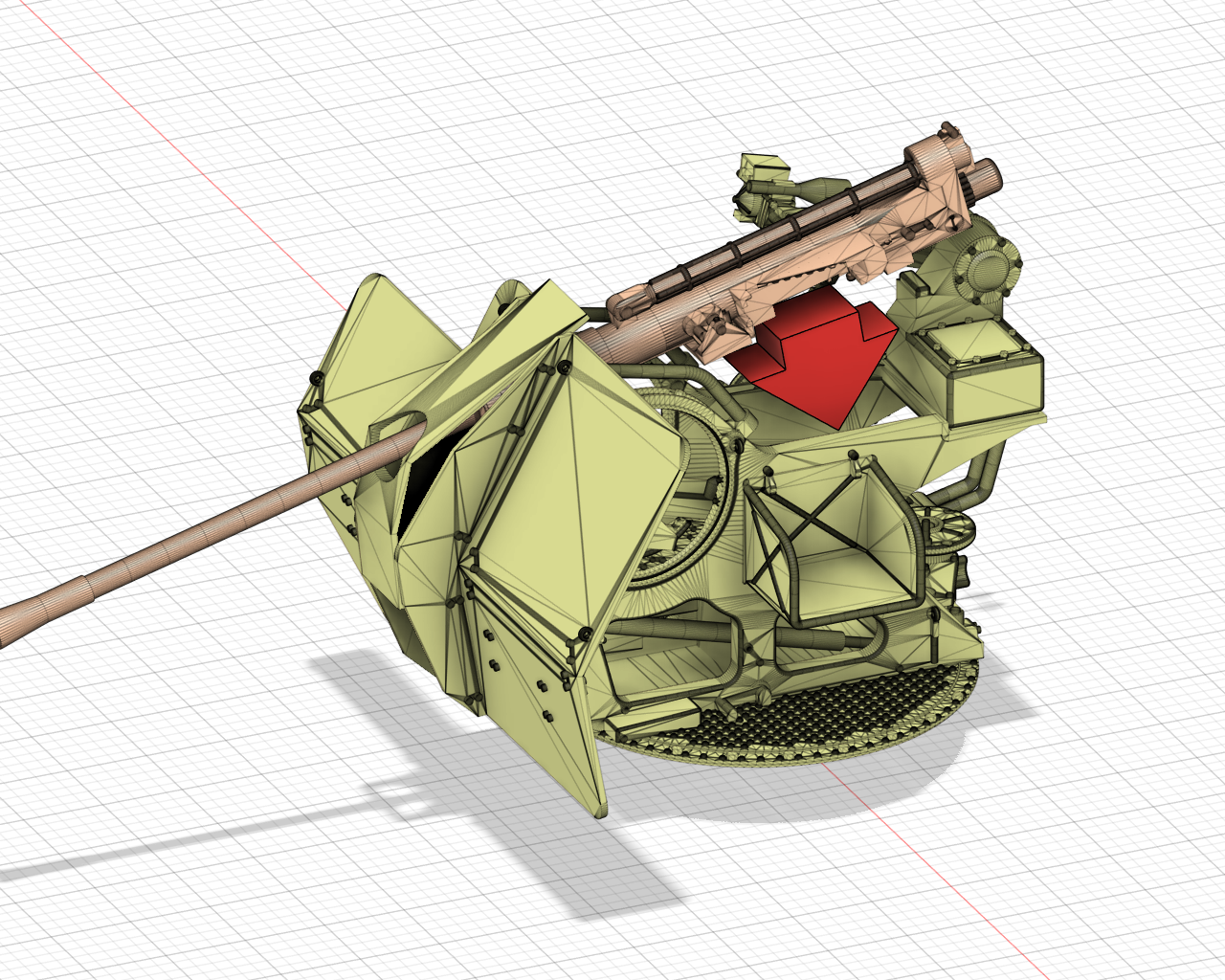

機銃の後部を下に移動させ、本体に密着させます。
Move the rear part of the gun down and make it close to the main body.

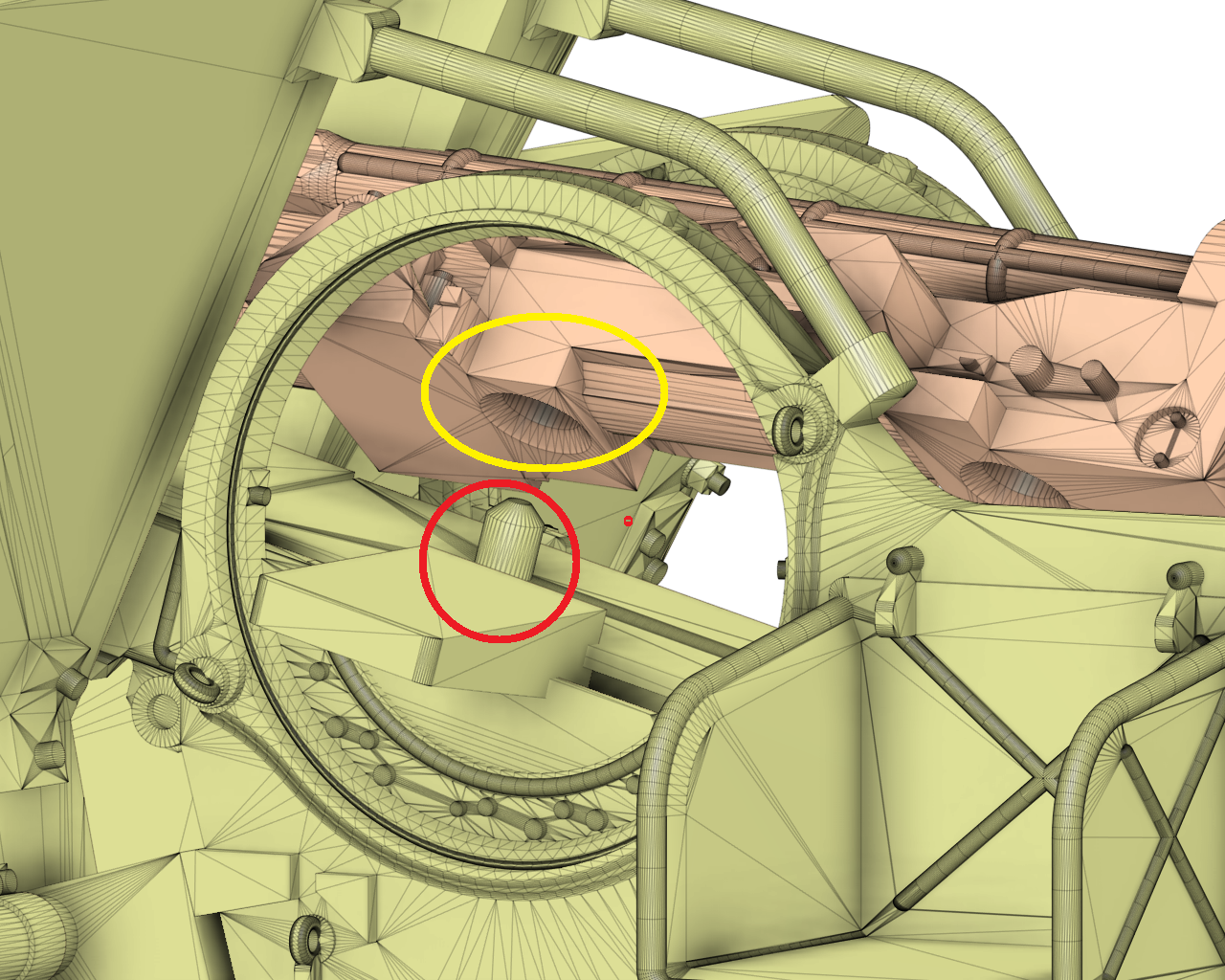

機銃は赤丸で囲まれたピンを黄丸で囲まれた穴に合わせて取り付けます。
Install the gun by aligning the pins circled in red with the holes circled in yellow.

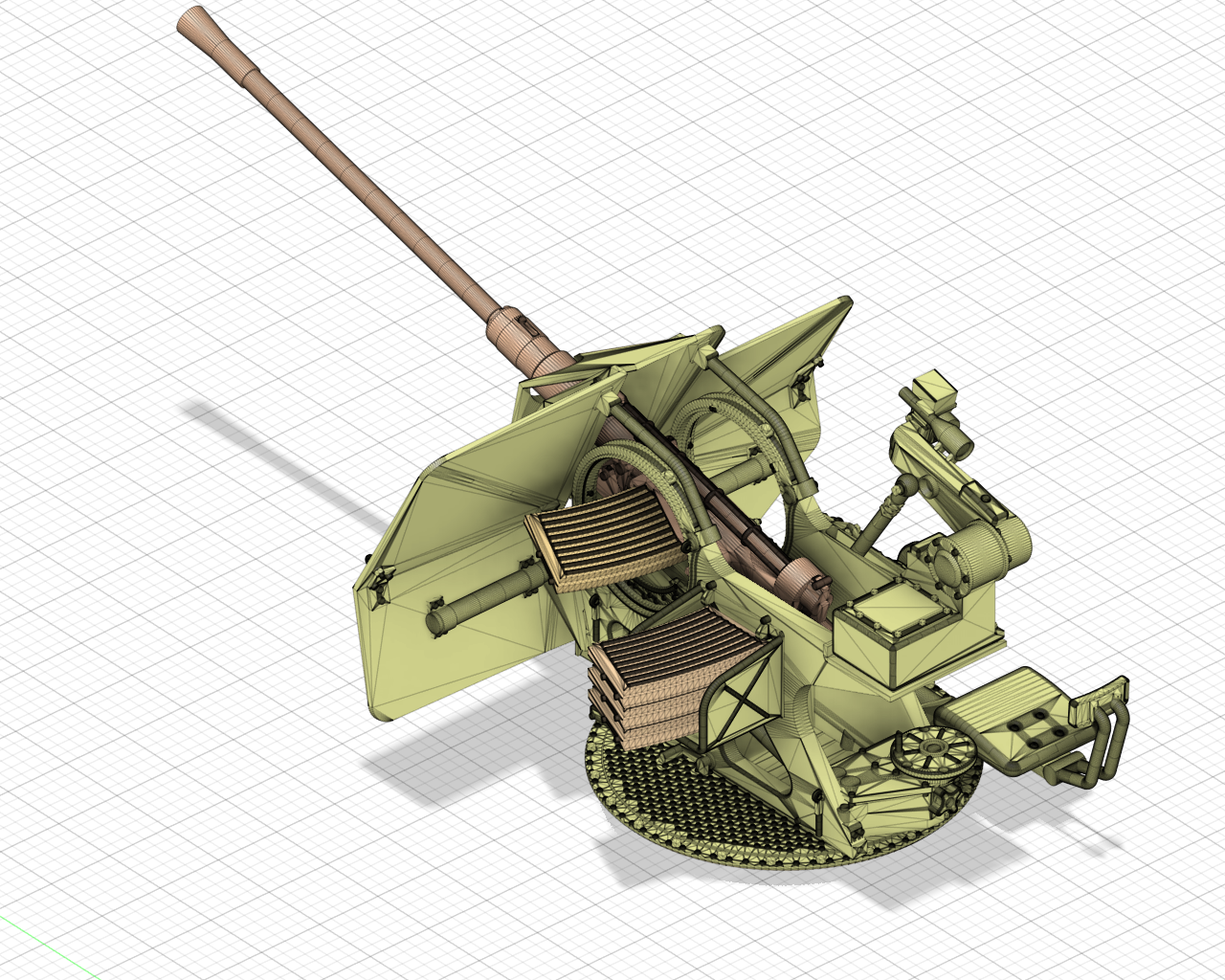

弾倉を取り付けます。
Attach the magazine.

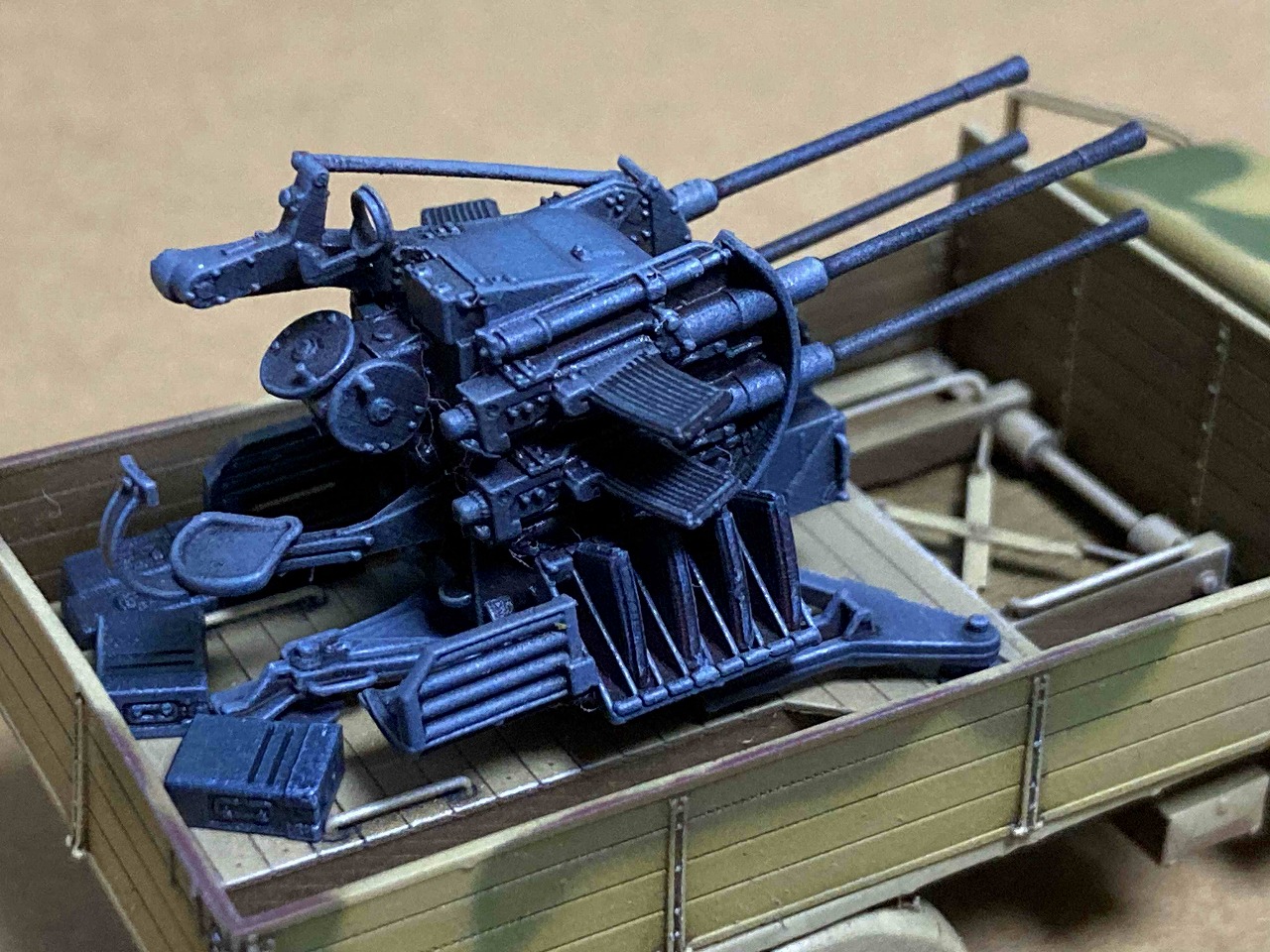

FLAK384連装の組立てAssembling the 2cm Flakvierling38

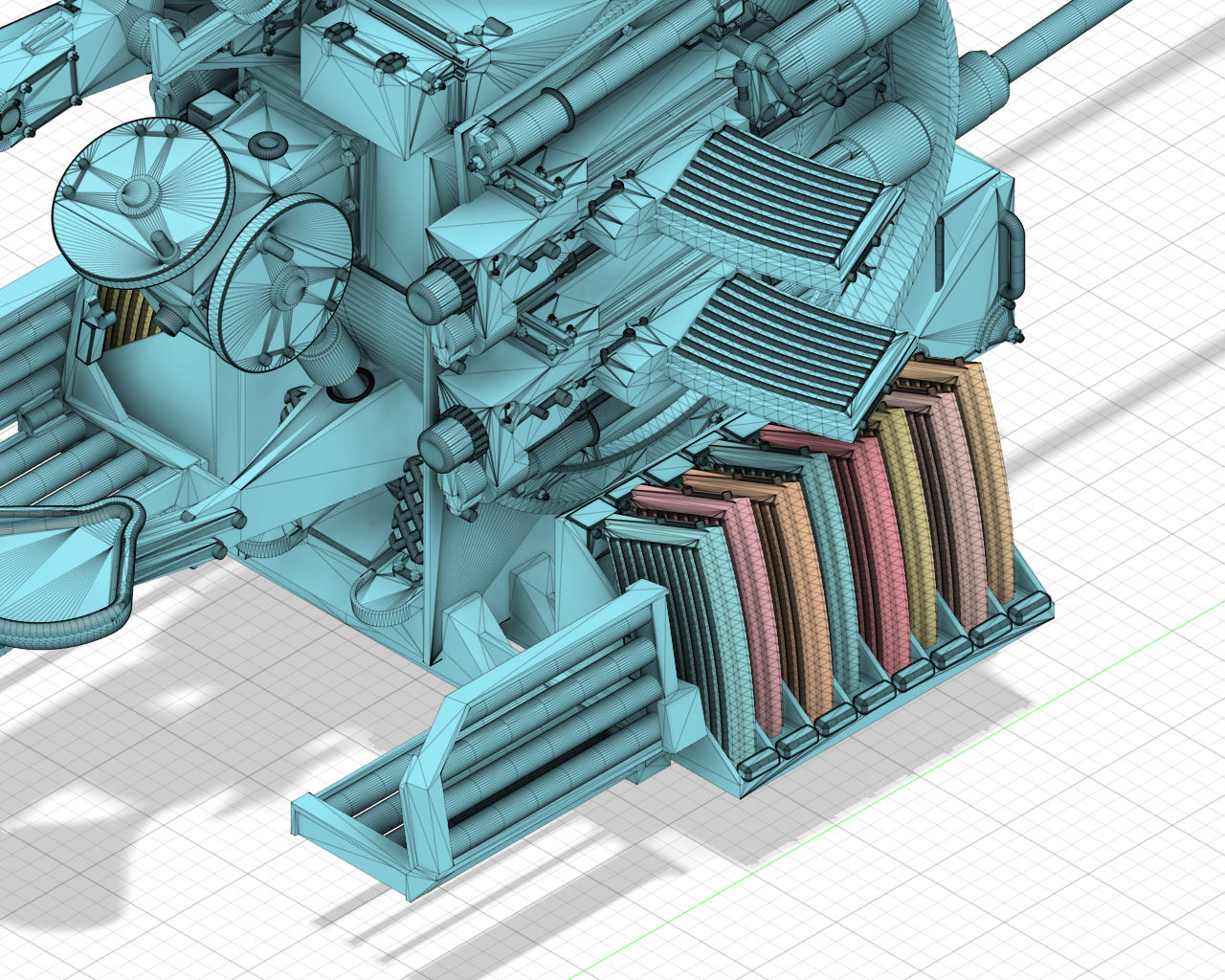

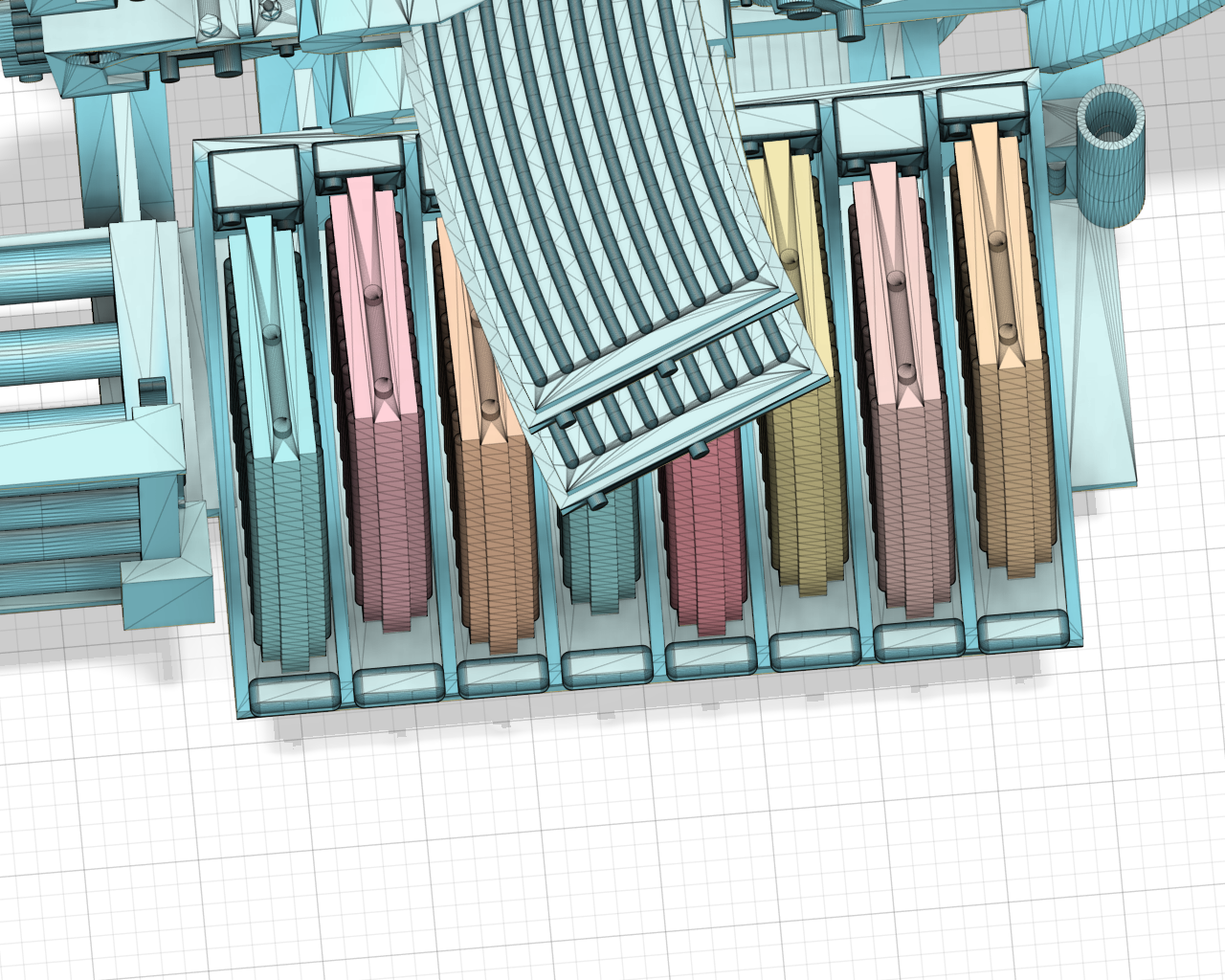

弾倉を左右に取り付けます。左右合計で16個取り付ける場合と、1つ飛ばしに8個取り付ける場合があったようです。以下の図は16個取り付けた場合の例です。
Attach the magazines to the left and right. It seems that there were cases where a total of 16 pieces were installed on the left and right sides, and cases where 8 pieces were installed with a gap between them. The figure below is an example when 16 pieces are installed.



16個取り付ける場合は、弾倉が一つ置きに位置がずれていることに注意してください。
If installing 16, please note that every other magazine is misaligned.

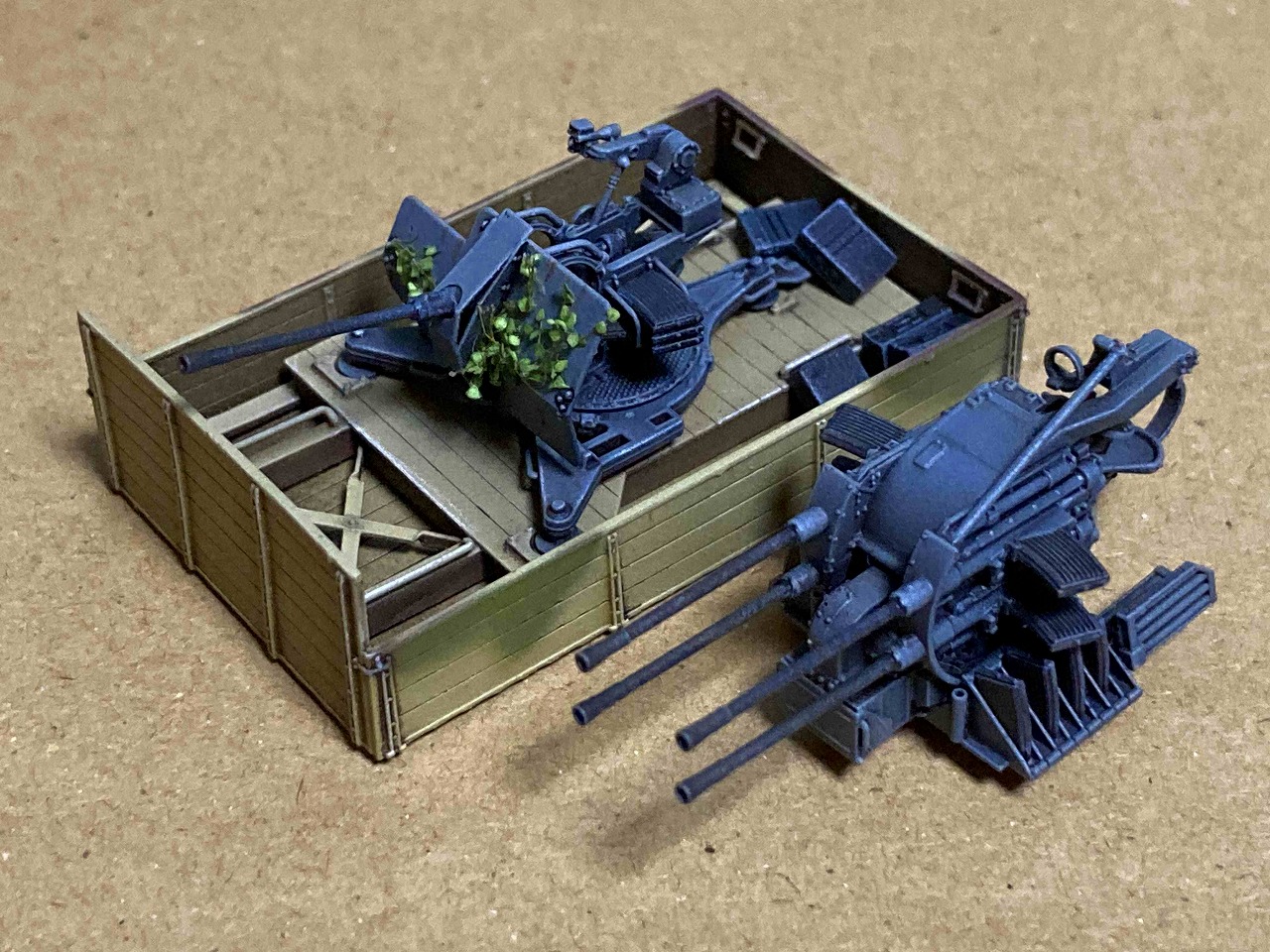

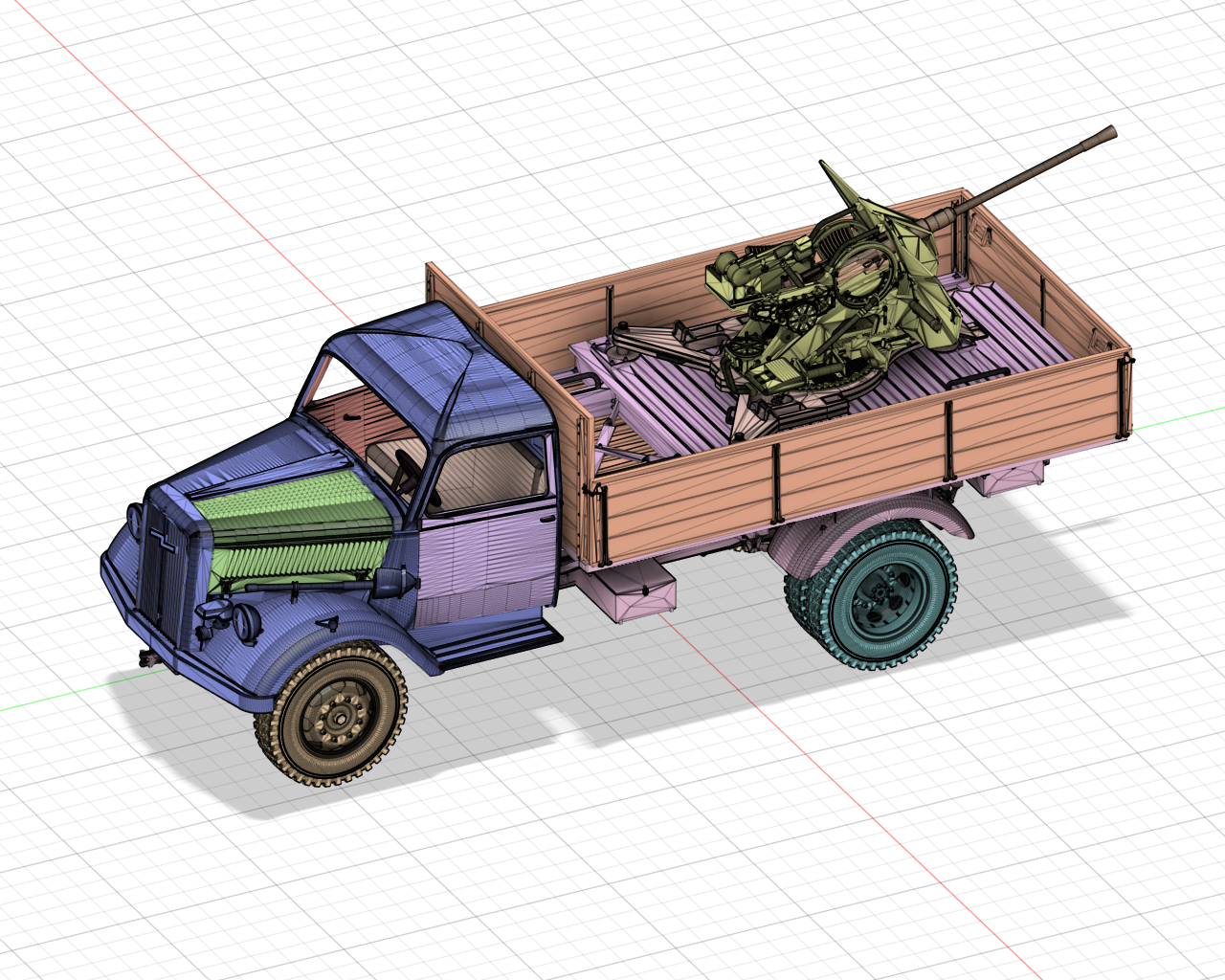

対空機銃の搭載 Equipped with a machine gun

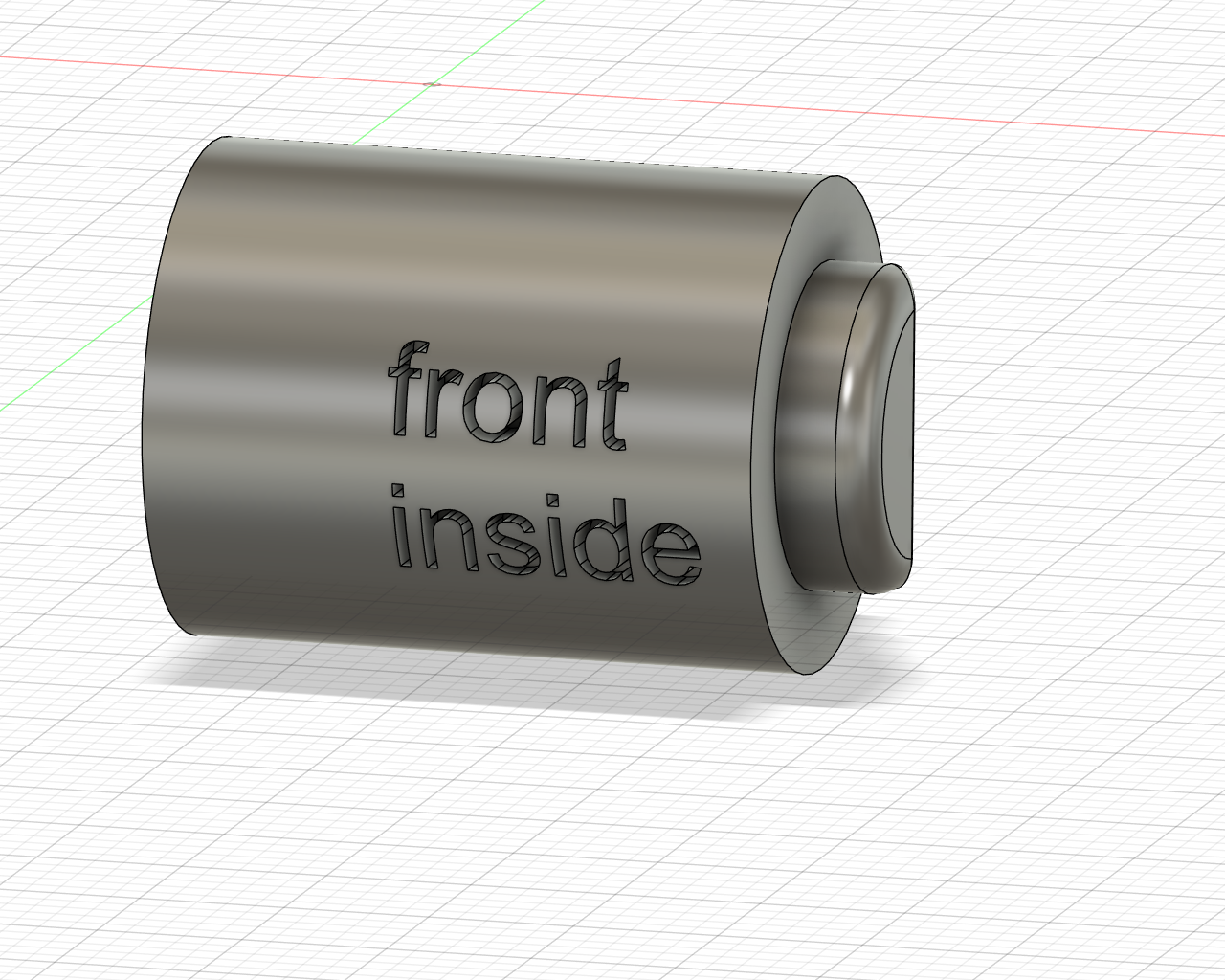

本キットには、タイヤの塗装を行うためのマスキングガイドが同梱されています。



以下の画像を参考にして、タイヤをマスキングガイドとマスキングクランプで挟むことで、タイヤブラックを容易に吹き付けることができます。



This kit includes a masking guide for painting tires.



Using the image below as a reference, you can easily spray tire black by holding the tire between the masking guide and masking clamp.





適合するホイール、場所はマスキングガイドの記載を参照してください。
Please refer to the markings on the masking guide for compatible wheels and locations.



募集中！

以上で自作野郎工房の開発した3Dプリンタキット1/72 オペルブリッツ 6700A 4WD フルインテリアキット（3Dプリンタ）について概要の説明を終わります。



引き続き、1/72のドイツ戦車を中心にフルインテリアキットを開発してまいります。



ぜひ、市販のプラスチックモデルにはないディープな世界をお手に取ってご確認ください。
