オリジナルバックステップを自作してみようぜっ!①設計~モックアップ

【スポンサード リンク】


例によって設計から。

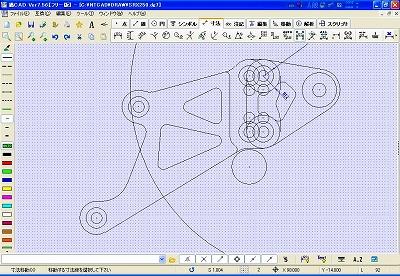

いつもどおりCADのお世話になります。
中央右の円がノーマルステップポジション、その右上が今回作成するステップポジションとなります。



50mmバック、55mmアップ。これをさらに10mmずつ上下前後に移動できるようにプレートを分割します。これが4ポジションの仕組み。ですが・・・ここで致命的な過ちを犯していますね~(わかりますか?)


シミュレーション。

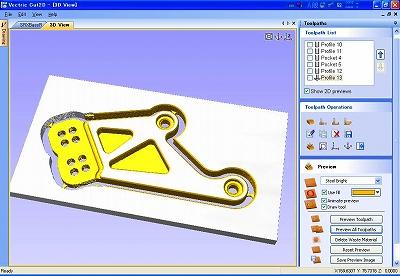

そして切削ツールとパスの検討。



前回うまく行った「面取り」を多用してみました。ペダル作るときにはテーパー上に面取りを入れてみようかな。



4ポジション。

使用する材料は2017Sの10mm板材を想定しています。



10mmで強度が保てるか少々不安ですがなんたってこいつはレーサー、軽量化も大事ですからね・・・まずは10mmで作って実際に装着してみて、必要があれば15mmに厚みをアップしましょう。


モックアップ作成。

で、まずは試作。

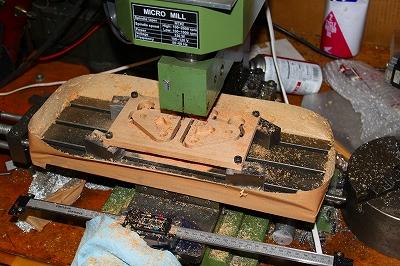

目的パスの確認と削りあがった部品の形状チェックです。当然、トライ&エラーになりますから高価な2017Sは使えません。個々は思いっきりチープに「木」で試し削り。



切削条件は本番と同条件(切り込み0.5mm、送り300mm/分)で削ります。

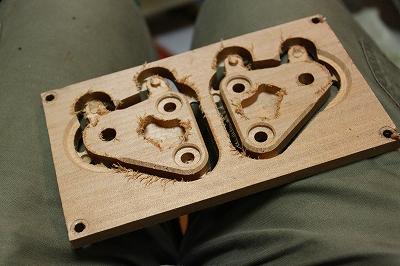

モックできました。

切削パスと面取りパス(手動ツールチェンジャー使用!)あわせて、この一枚で2時間弱掛かります。



当たり前ですが、2つ前の画像(ツールパス確認画面)とまったく同じように削れるんです。脳内イメージがいきなり実体化するこの瞬間、なんとも不思議な感覚です。



これは楽しい。

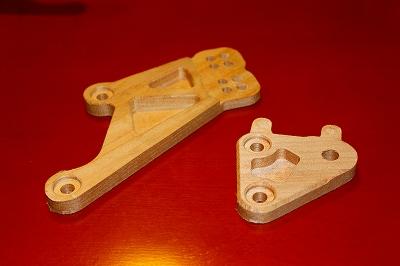

バリがすごいですがまあ、刃物も切削条件も木材用ではないですからしかたないですよね。カッターと紙やすりでこちょこちょすればこんなに綺麗になります。



わくわくしてきた!

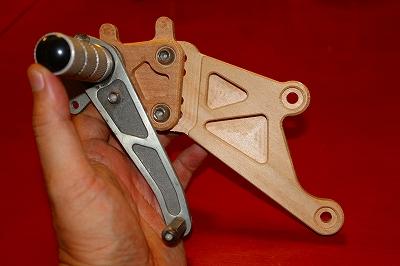

モック組み立て。

ステップバーとペダルを手持ちのダブルアールズバトルステップから借用して組み立てる!



おお、なかなかカッコいいんじゃないですか??ベースプレートを作り変えれば各車種対応できる、ということもたくらんでいます。現時点でバックオーダー3車種(TRX、ZZR1100D、CBR250(単気筒)!!



実際に車体に装着してみましょうか。



はい、そして「致命的な過ち」。ステップ側プレートのボルト穴の位置を間違えていて、2ポジション(前後)にしか微調整することができません。



こういうことがあるから、木での試作が必要なわけです(私が抜けてるだけ)。図面を修正しました。


ヒールプレート。

ヒールプレートはこんな感じかな?



適当に穴を間引いてみました。



ドリリングがストイックに決まっているか、大きさはどうか。実際に削ってみないと、図面上では装着時の干渉やバランス(ルックスも大事)まではわかりません。



だから、木での試作が必(略
