はい片付けます!(速い)

楽しい(?)切削が完了しました。



ホント、フライスはまた旋盤とは違った楽しさがあります。夢中になって削っているうちにほら、忘れてやいませんか?



そう、あんなにギッチリと締めつけてしまったエンドミル、外せるのかしらん・・・とりあえずピンスパナをクイルに先ほどとは逆にかまし・・・


と・・・取れない。

上部にスパナをこれまた先ほどとは逆にかまし、緩めます。「の」の字の逆です!



バーは緩みましたが・・・エンドミル、外れる???いいえ、びくともしません。



しかし慌てることはありません、これも予定通り!ここでバーを3回転だけ緩めます。

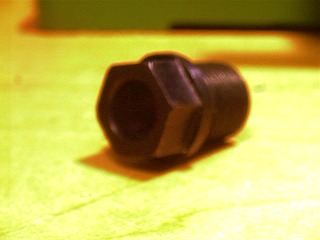

大事なナット。

そしてこれまた付属のナットを。


装着・・・

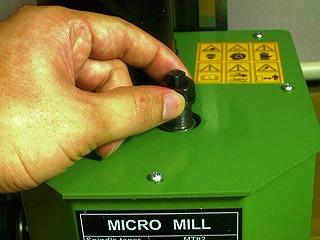

そのままの状態でバーにかぶせ、ねじ込みます。これも手で止まるところまでねじ込みます。


主軸を固定し・・

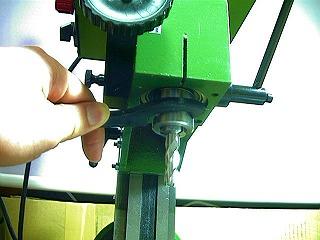

そうしたら装着の要領でまたクイル部をピンスパナでつかみ・・・



(写真再利用)



緩む!

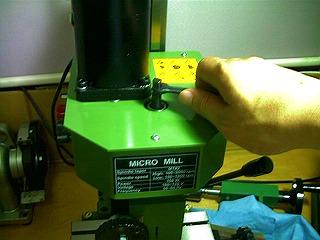

上部は今度はナットをスパナでつかみ、締めあげます(「の」の字)!



すると!



バーを押しこむ方向で力がかかり、バコンとコレットが緩みます!

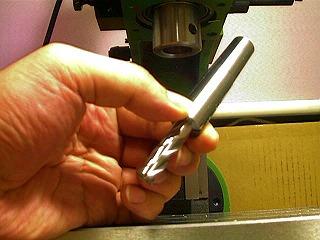

取れます。

よーできとる!



あとはコレットとエンドミルを落としてテーブルに傷をつけないよう、気を付けながらバーとナットを抜き、そしてコレット&エンドミルを外して作業は完了です。



お疲れ様でした!ピンスパナの使い方になれればどうってことはない作業です。



・・・が。



X-1のタイプによってはこの「大切なナット」がついておらず、引きネジを緩めた後「ガツンと叩いて」コレットを抜き取る・・・というタイプもあるそうな。X-1を購入される際は、気を付けてみることをお勧めいたします。



以上!
