1/72 ヴェスペ（Sd.Kfz.124 Wespe） フルインテリアキット（3Dプリンタ）の作り方

本ページは、自作野郎工房の開発した3Dプリンタキット「1/72 ヴェスペ フルインテリアキット（3Dプリンタ）」について概要をまとめたものです。



3Dプリンタキットは市販のプラスチックモデルと異なり、取り扱いに特徴があります。



本キットを完成させるために必要なポイントについて解説致します。本キットはフルキットであり、3Dプリンタキット特有の難しさがあります。本サイトをよく読んで、慎重に組み立てを行ってください。



This page outlines the 3D printer kit "1/72 Sd.Kfz.124 Wespe Full Interior Kit (3D Printer)" developed by the self-made bastard studio.



Unlike commercially available plastic models, 3D printer kits are unique in handling.



We will explain the points necessary to complete this kit. This kit is a full kit and has difficulties unique to 3D printer kits. Please read this site carefully and assemble the kit carefully.





販売サイト Sales site

ヤフーオークション Yahoo auction

• 出品リスト list



Amamzon Japan

• 出品リスト list



eBay

• 出品リスト list



製品概要 Product Summary

• 1/72スケールのWW2ドイツ軍戦闘車両 ヴェスペのフルインテリアキットです。
• 本キットはフルキットです。他社製のベースキットは不要です。
• エンジンルーム、トランスミッション、主砲、無線機などがリアルに再現されています。
• 塗装の容易さ、リアルさを追求するためパーツ分割がなされています。
• 本キットは上級者向けです。3Dプリンタキットをすでに作成した経験がある方を対象としています。できる限り、弊社の他製品で3Dプリンタキットに慣れて頂いてから、本キットをご購入されることをお勧めいたします。

• This is a full interior kit of the WW2 German combat vehicle Sd.Kfz.124 Wespe in 1/72 scale.
• This kit is a full kit. No other company's base kit is required.
• Engine compartment, transmission, main gun, radio, etc. are realistically reproduced.
• Parts are divided for easy painting and realism.
• This kit is intended for advanced users who already have experience with 3D printer kits. We recommend that you get used to 3D printer kits by using our other products before purchasing this kit.

特徴 Features

• 3Dプリンタ初心者の方のために、練習用として小さな部品、壊れやすい部品は計2セット同梱しています（練習用のパーツはサポートが割れている等のB級品が梱包されている場合があります）。
• 底面には3Dプリンタ特有のサポートが多数あるため丁寧な作業が必要です。また、レジンは一般のプラモデルの素材と比較し欠けやすいため、サポートの除去は薄刃ニッパー等で丁寧な除去が必要となります。
• モノクロ12Kの高解像度3Dプリンタに、有名メーカーの水洗いレジンを使用して出力しています。
• 丁寧に専用機材を使用しきちんと2次硬化を行っています。3Dプリンタ製品にありがちなべたつき等はありません。

• For beginners of 3D printers, a total of 2 sets of small parts and fragile parts for practice are included (Practice parts are packed with B-class products such as broken supports. There may be).
• There are many 3D printer-specific supports on the bottom, so careful work is required. In addition, since resin is more easily chipped than general plastic model materials, it is necessary to carefully remove the support with a thin blade nipper or the like.
• A monochrome 12K high-resolution 3D printer is output using a water-washing resin from a well-known manufacturer.
• We carefully use special equipment to perform secondary curing properly. There is no stickiness that is typical of 3D printer products.







  注意事項 important points

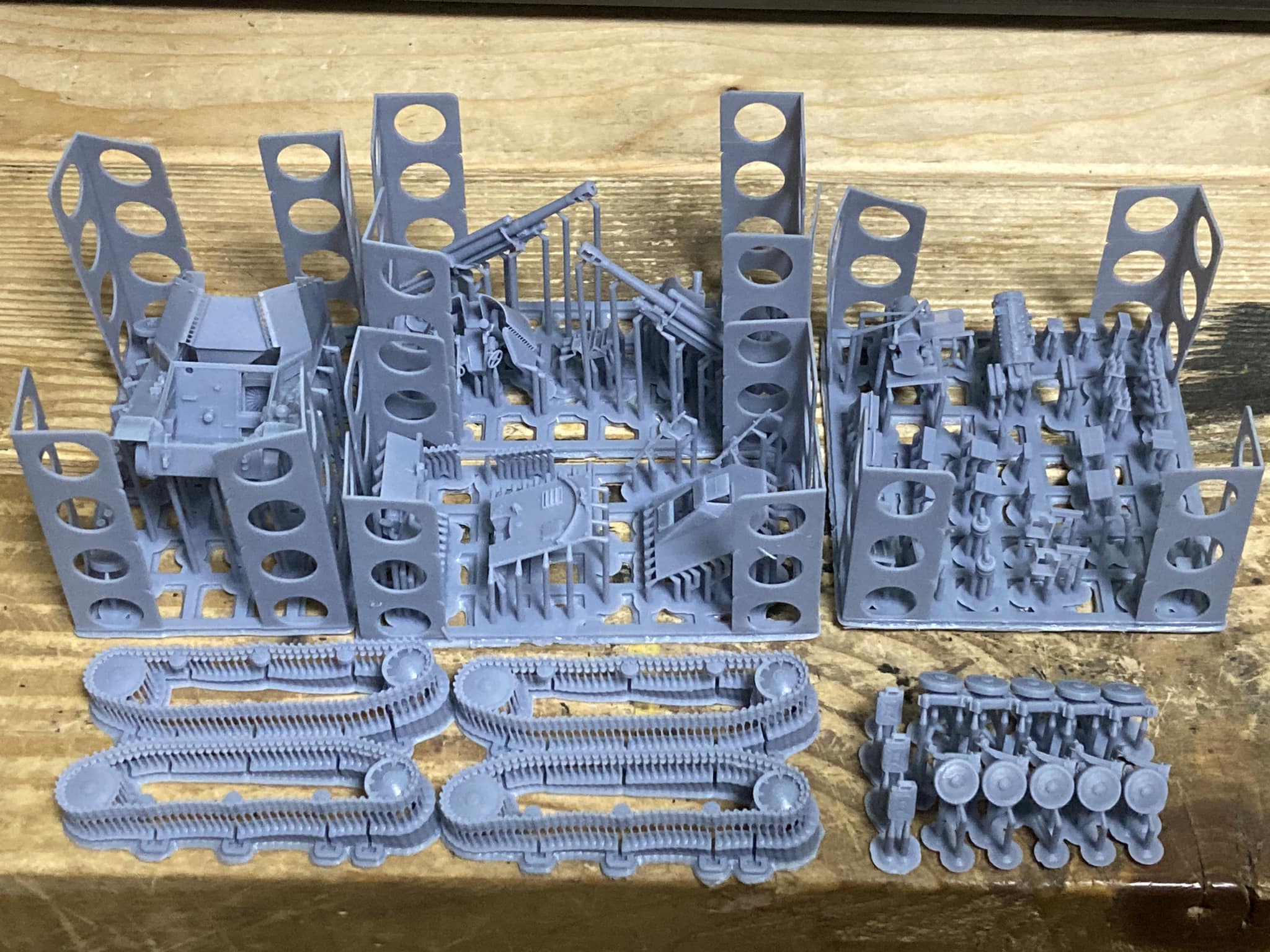

  • このキットに含まれるのは以下の写真にあるパーツです。
  • 本キットは3Dプリンタキットであるため、3Dプリンタによる出力で避けられない細かな段差・ゆがみがある程度発生します。その状態は商品写真でご確認ください。

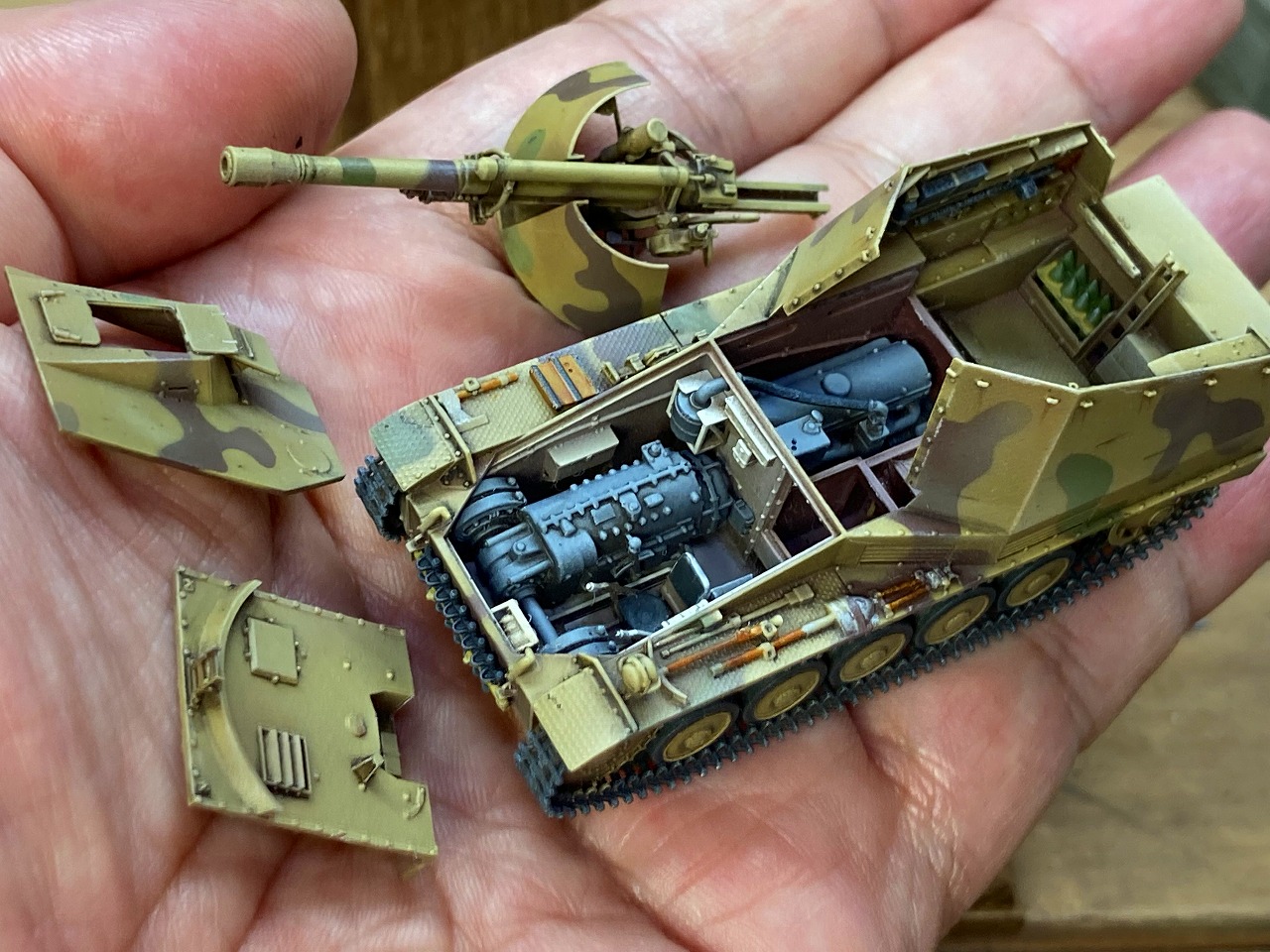

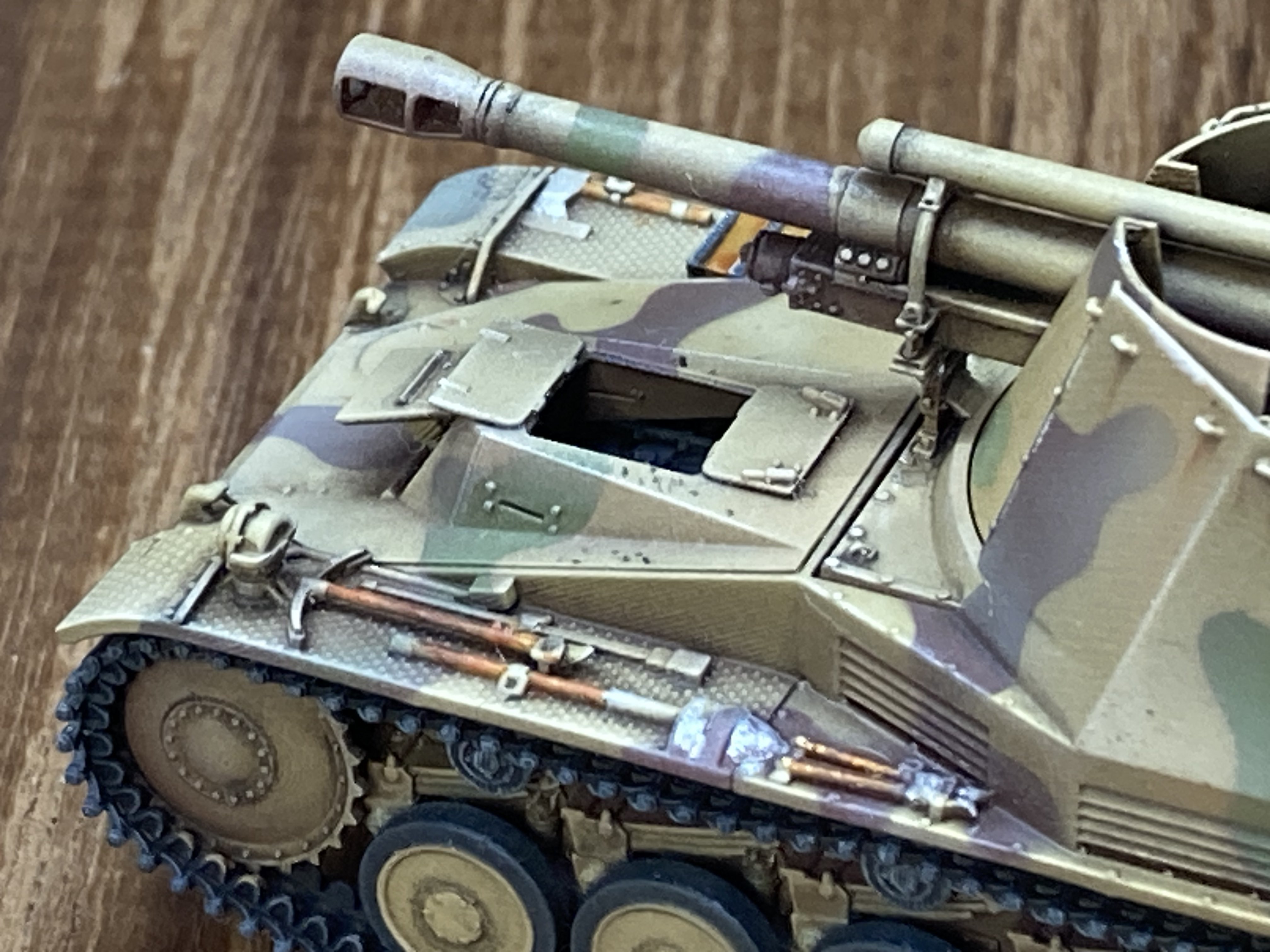

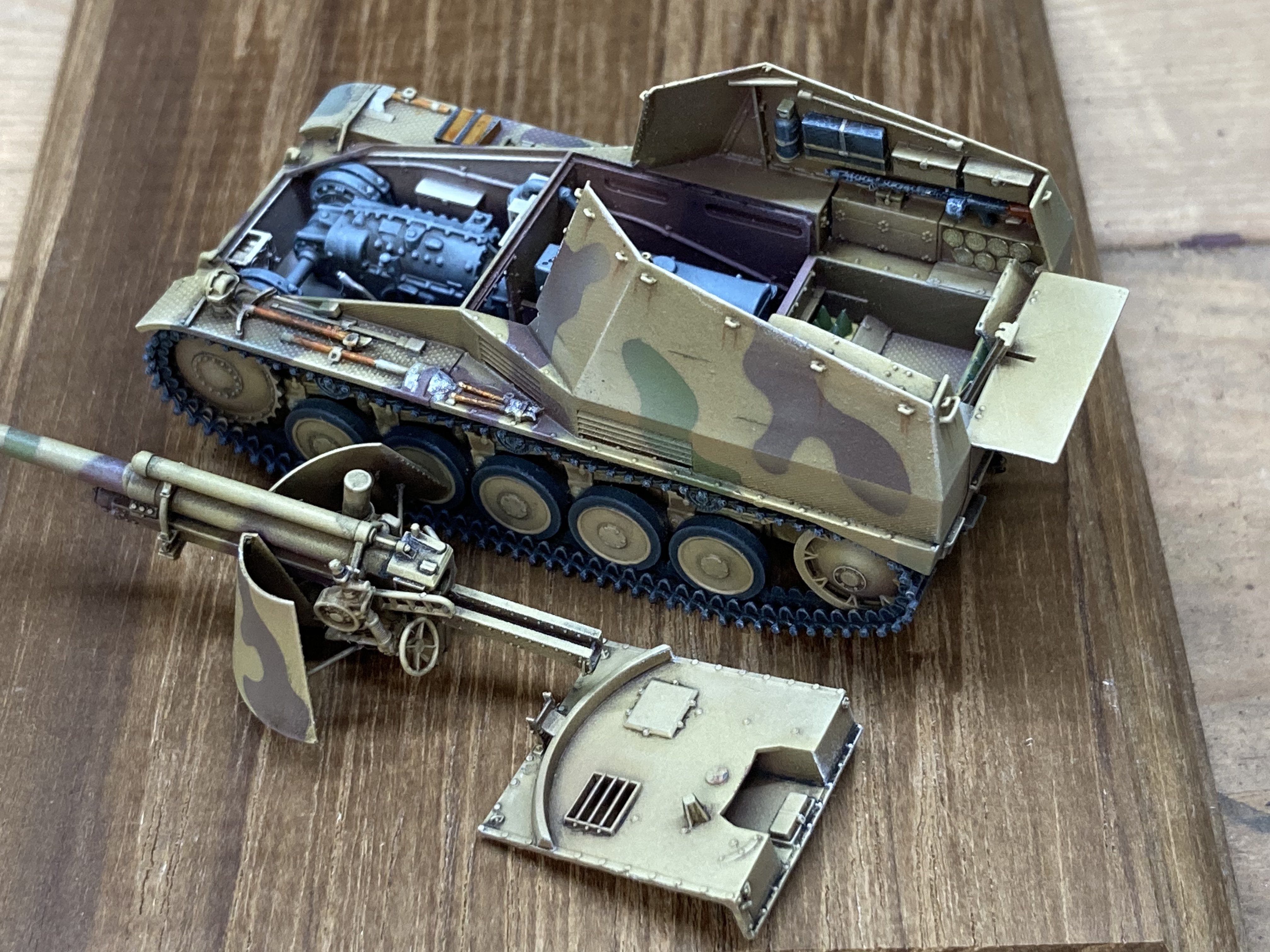

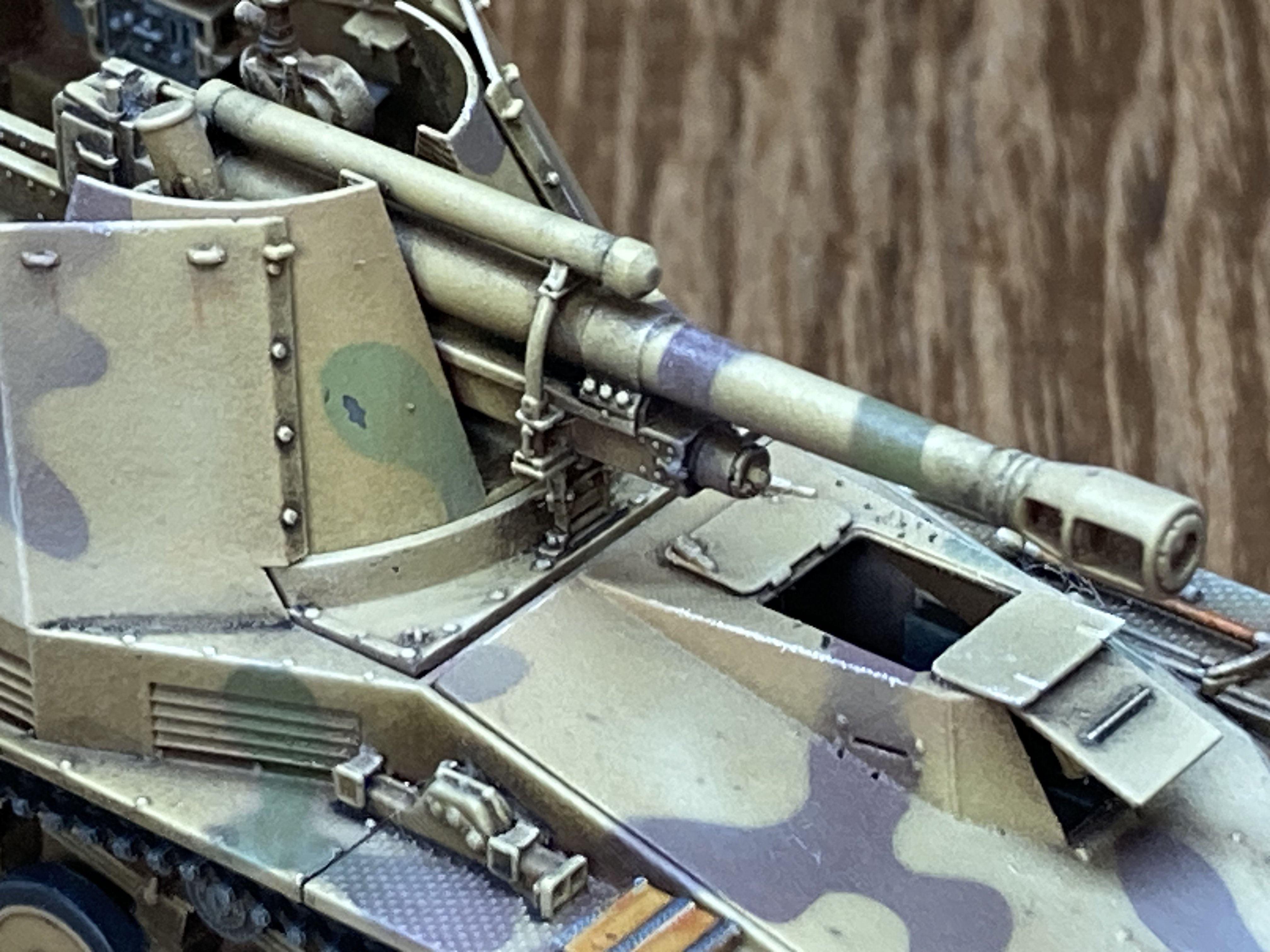

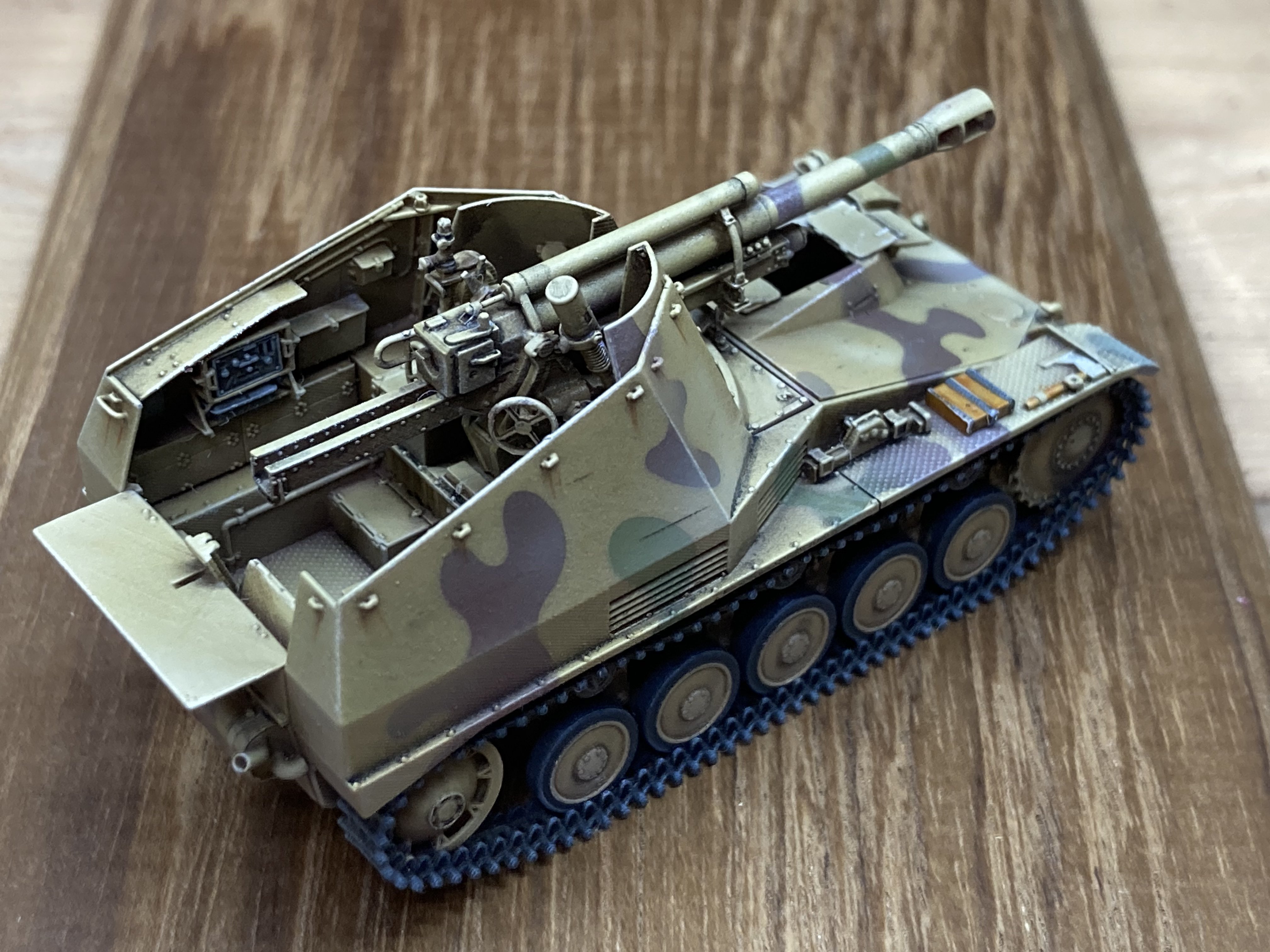

  • 塗装されているものは作例です。
  • This kit includes the parts shown in the picture below.
  • Since this kit is a 3D printer kit, there will be some small steps and distortions that cannot be avoided when outputting with a 3D printer. Please check the product photo for the condition.
  • The painted one is an example.








3Dプリンタキットは市販のプラスチックモデルと異なる素材・製法で作成されています。



3Dプリンタキットの特徴や注意事項は以下にまとめてありますので、そちらをご覧ください。



The 3D printer kit is made with a different material and manufacturing method from the commercially available plastic model.



Please refer to the following for the features and precautions of the 3D printer kit.



ポイント1　3Dプリンタキットについて Point 1 About 3D printer kit
ポイント2　パーツの切り出し Point 2 How to cut out parts

1/72 ヴェスペ フルインテリアキット [3Dプリンタ出力品]のパーツ構成を解説します。いくつかのパーツは、壊してしまったときのために予備が入っています（梱包ミスではありません）。



I will explain the parts composition of the 1/72 Sd.Kfz.124 Wespe Full Interior Kit [3D printer output product]. Some parts have spares in case they break (not a packaging mistake).

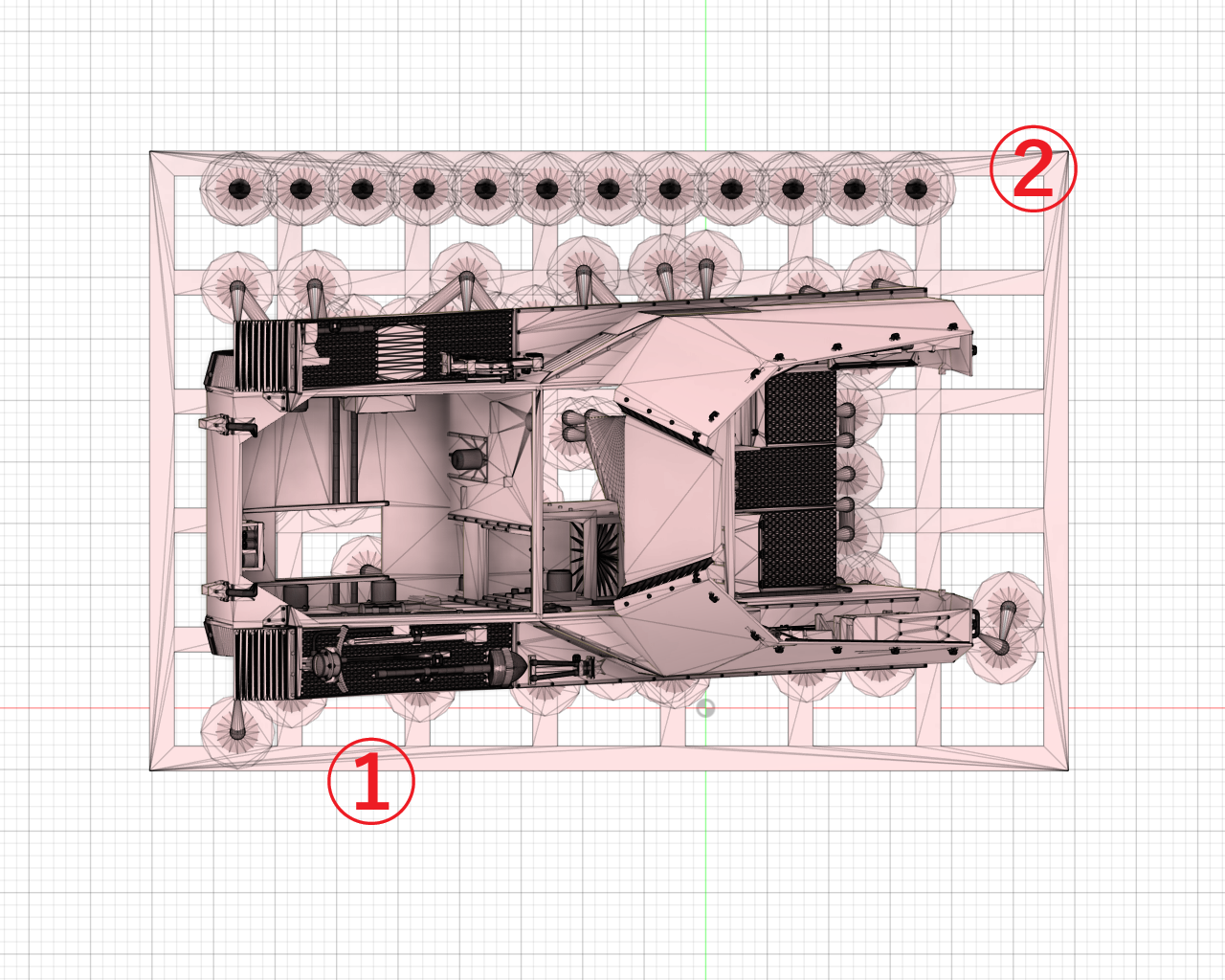

1:車体 Body
2:装薬 Ammunitions

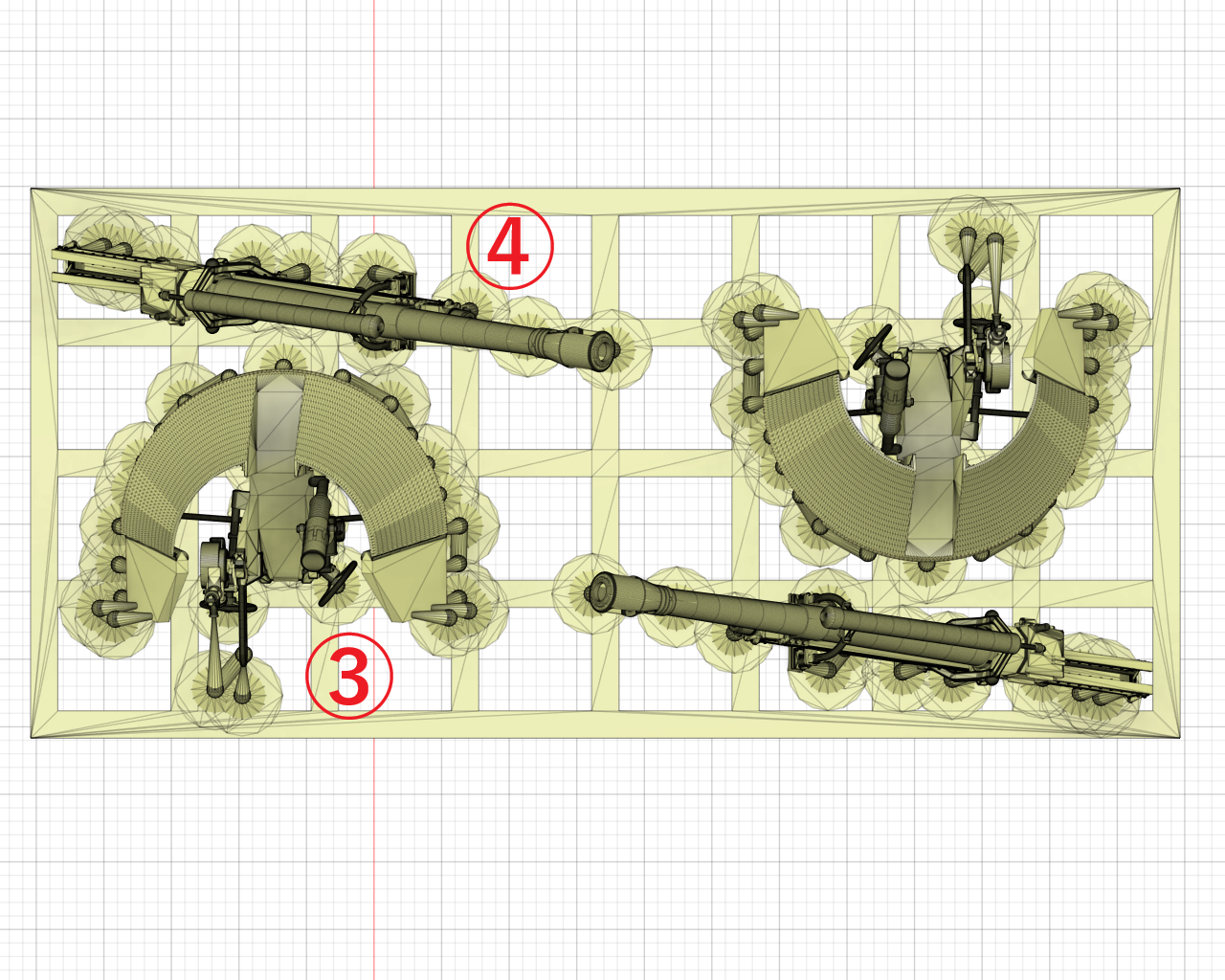

3:砲座 Gun platform
4:主砲 Main gun

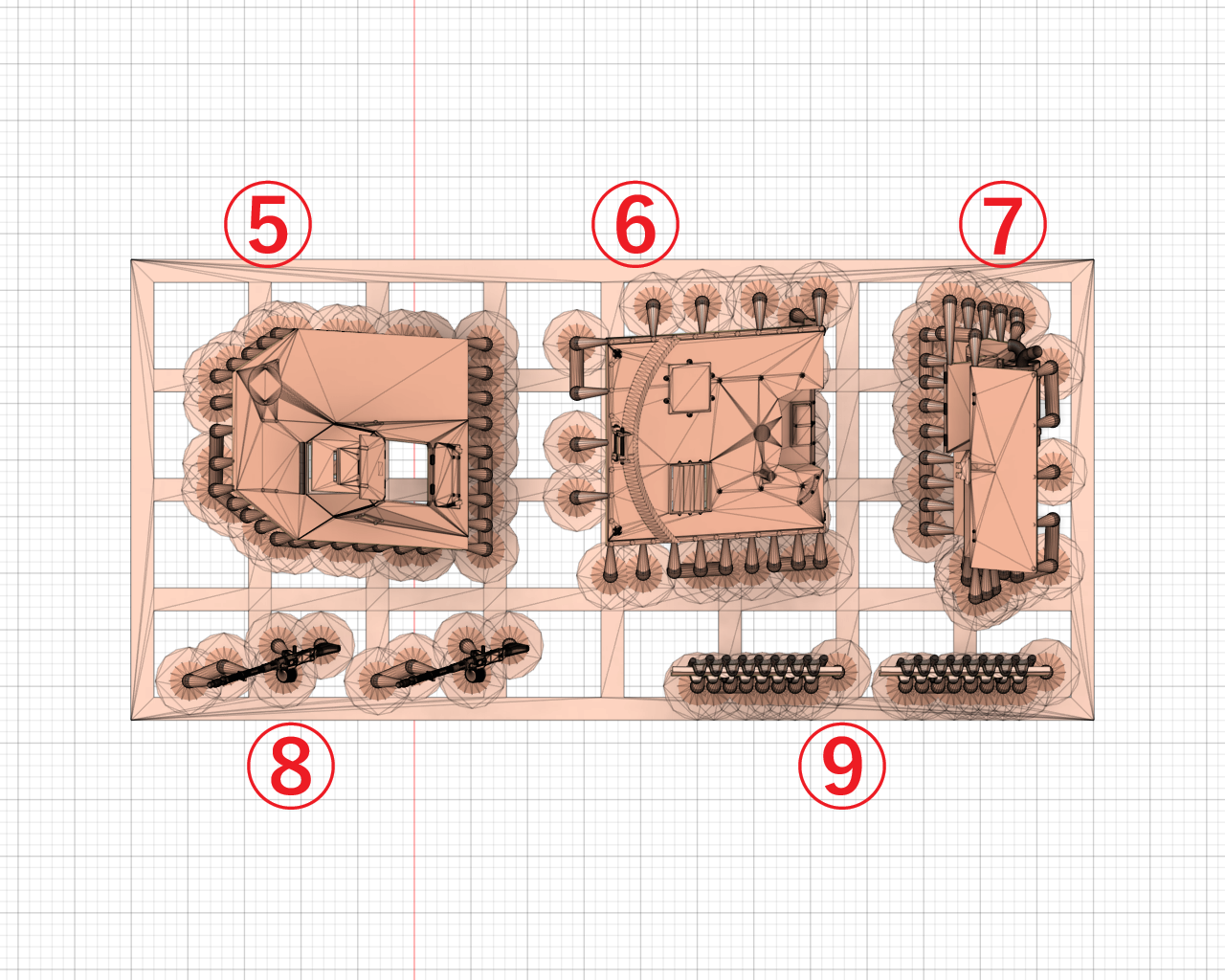

5:車体上部1 Upper part of the body1
6:車体上部2 Upper part of the body2
7:後部パネル Rear panel
8:MG34
9:予備履帯 Spare Tracks

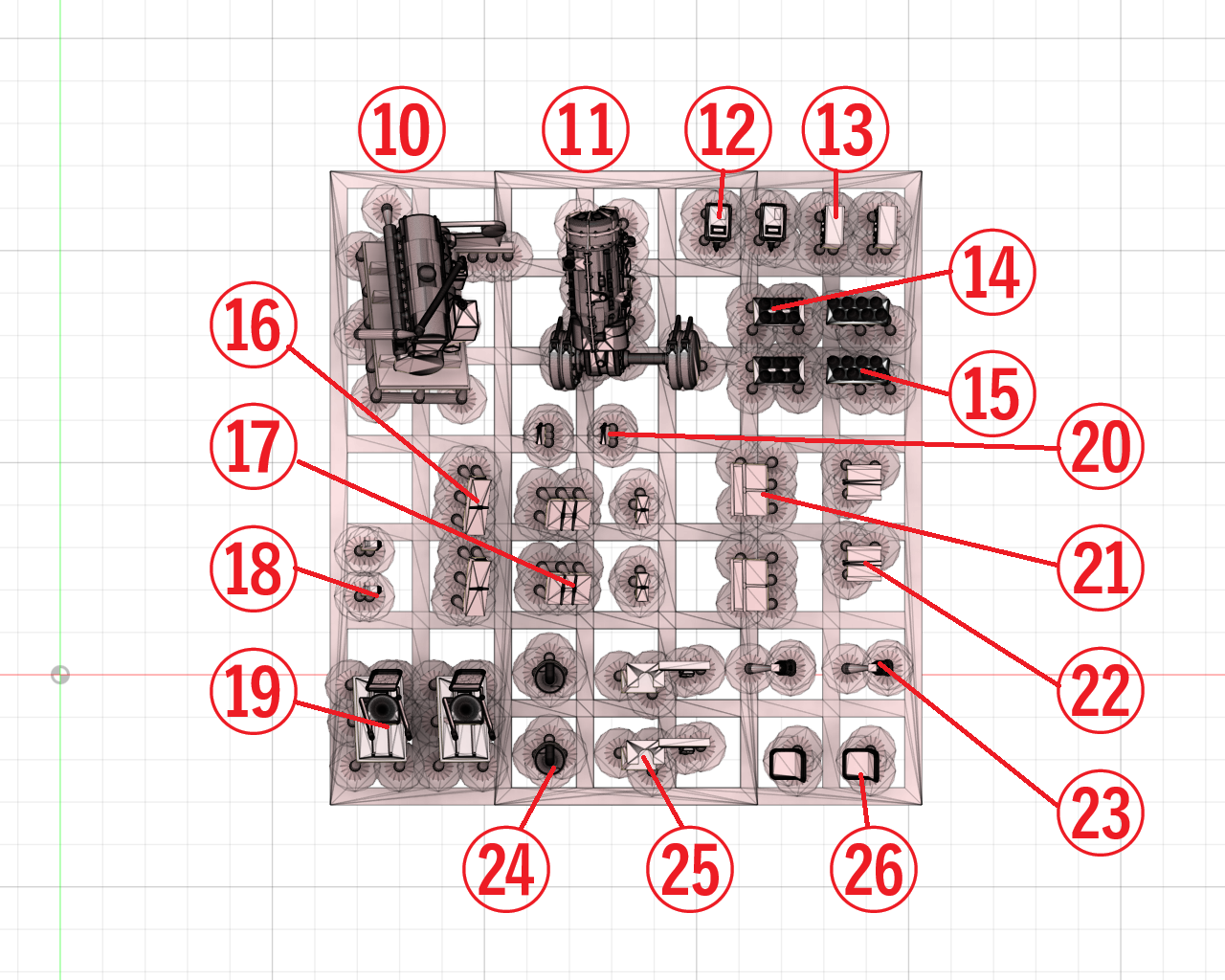

10:エンジン Engine
11:トランスミッション Transmission
12:変圧器 Transformer
13:無線機 Radio equipment
14:砲弾ラック(前) Shell rack (front)
15:砲弾ラック(後) Ammo rack (rear)
16:箱1 box1
17:箱2 box2
18:接続器1 Radio Connector1
19:操縦席 Driver's seat
20:接続器2 Radio Connector2
21:箱3 box3
22:ジャッキ台 Jack base
23:消火器 Fire extinguisher
24:エアクリーナーボックス Air cleaner box
25:エアクリーナーボックスステー Air cleaner box support
26:助手席 Navigator's seat

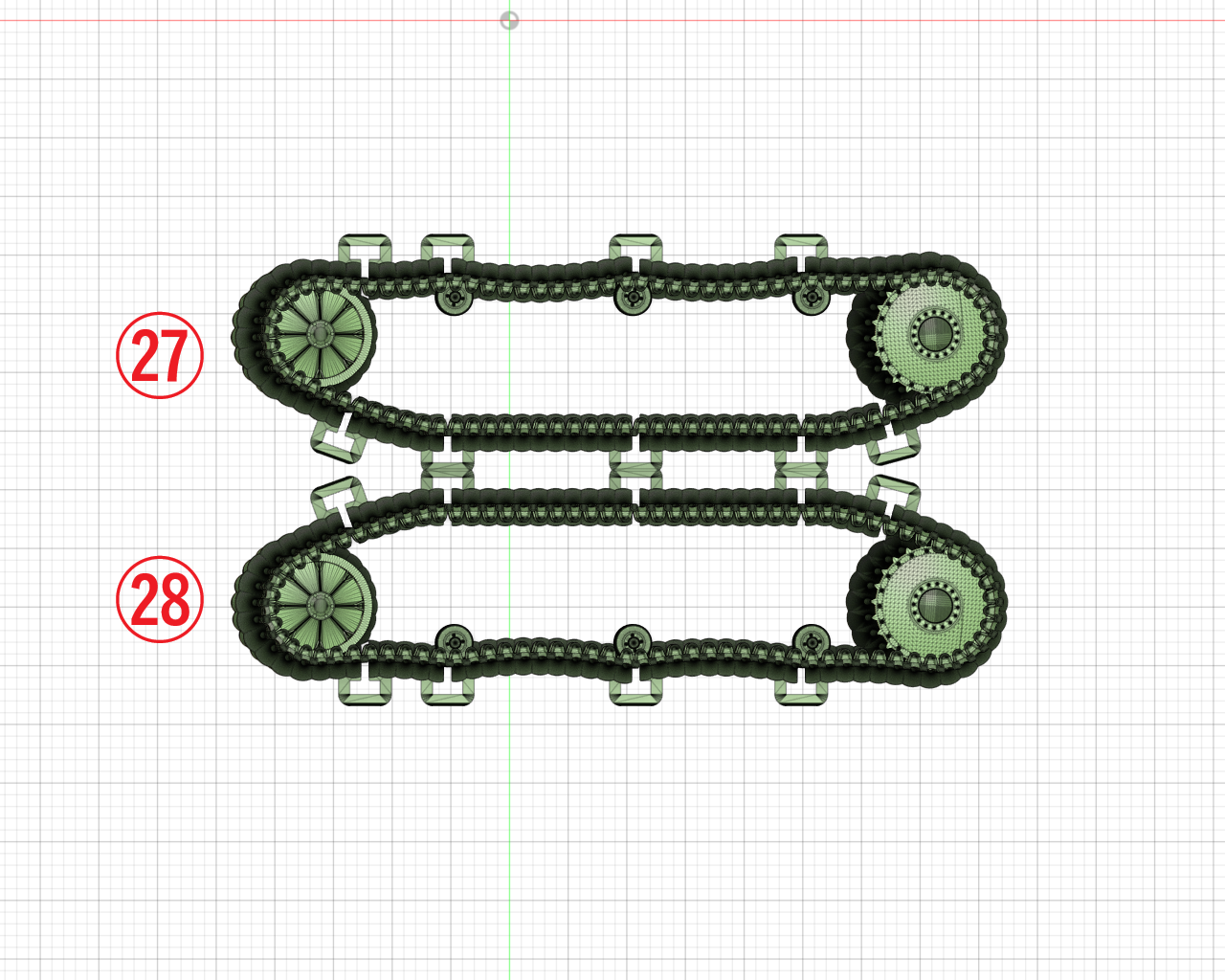

27:履帯（右） Tracks(right)
28:履帯（左） Tracks(leftt)

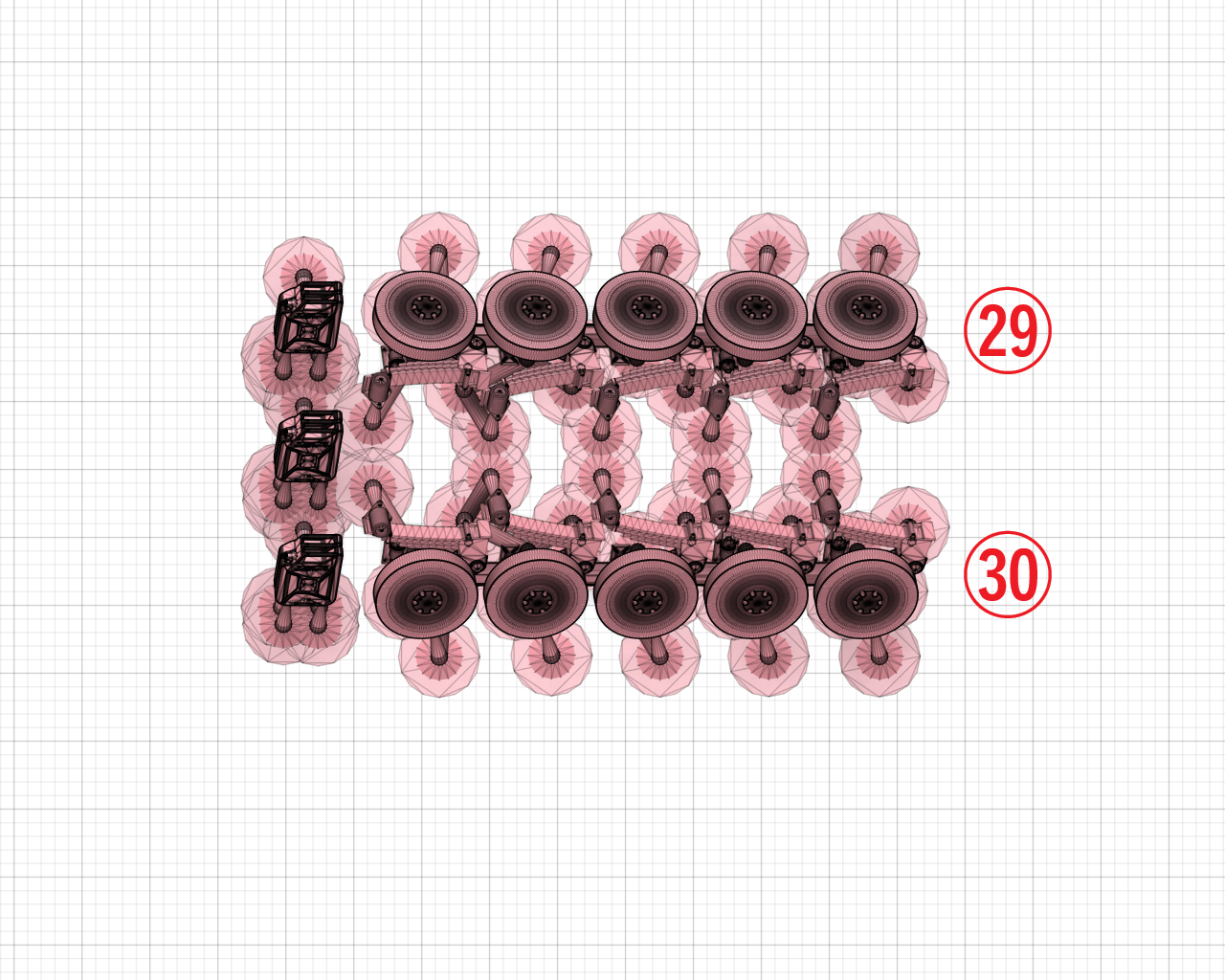

29:転輪（左） wheels(leftt)
30:転輪（右） wheels(right)

それぞれのパーツを、組み立てる前に全て塗装します。その後、各パーツを組み立てます。



素材がレジンであるため、事前にサフェーサーを塗布することをお勧めします。
Since the material is resin, it is recommended to apply the surfacer in advance.

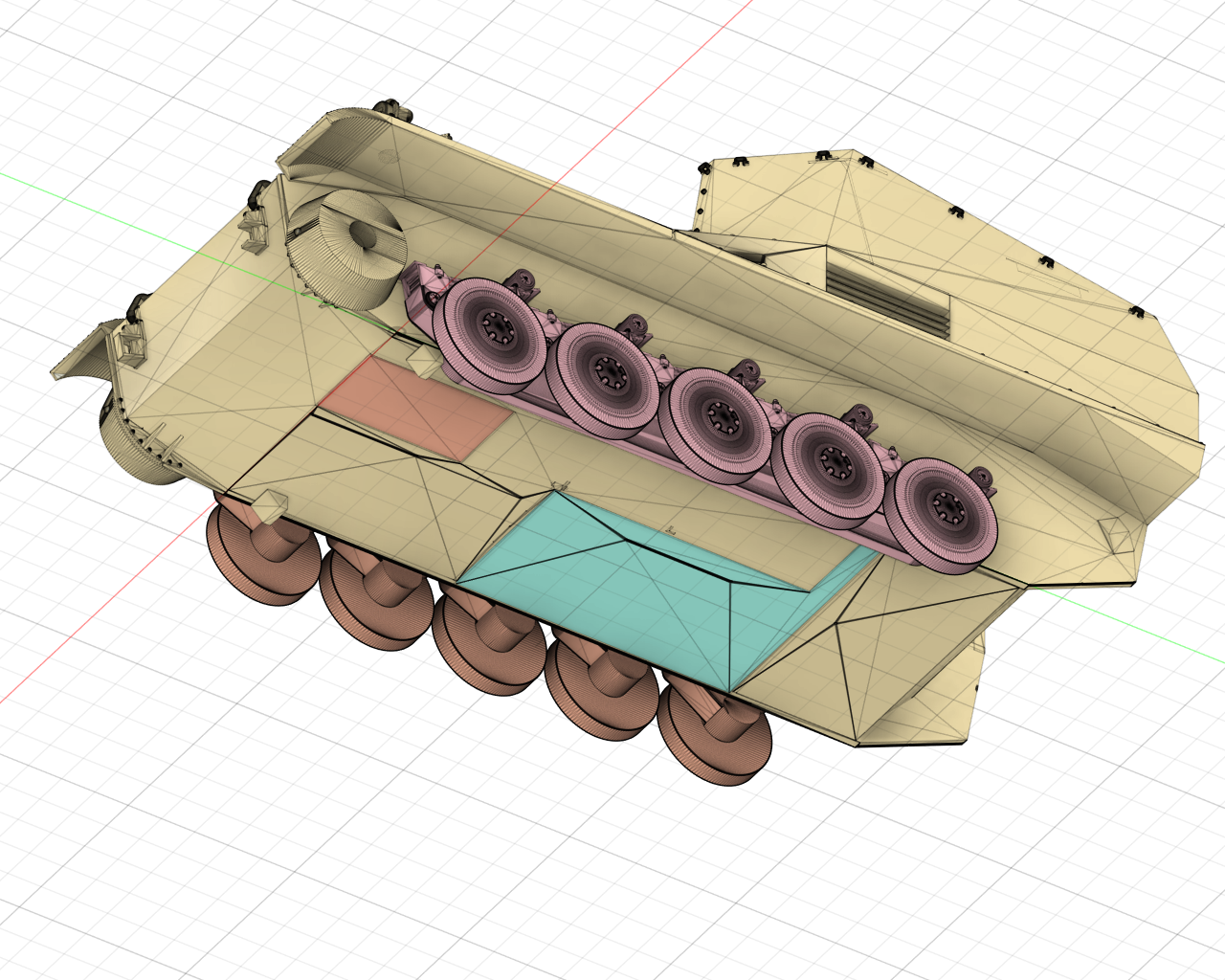

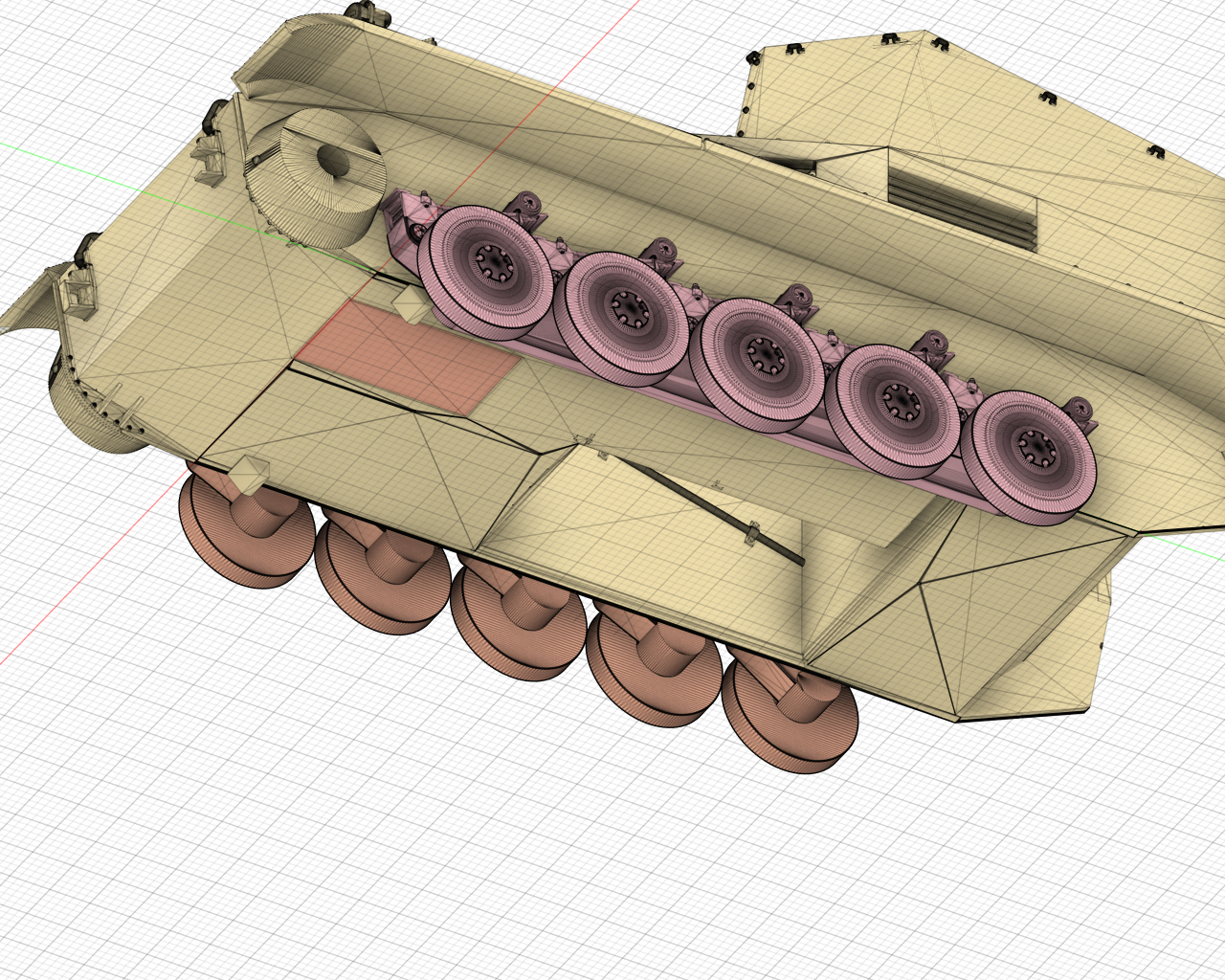

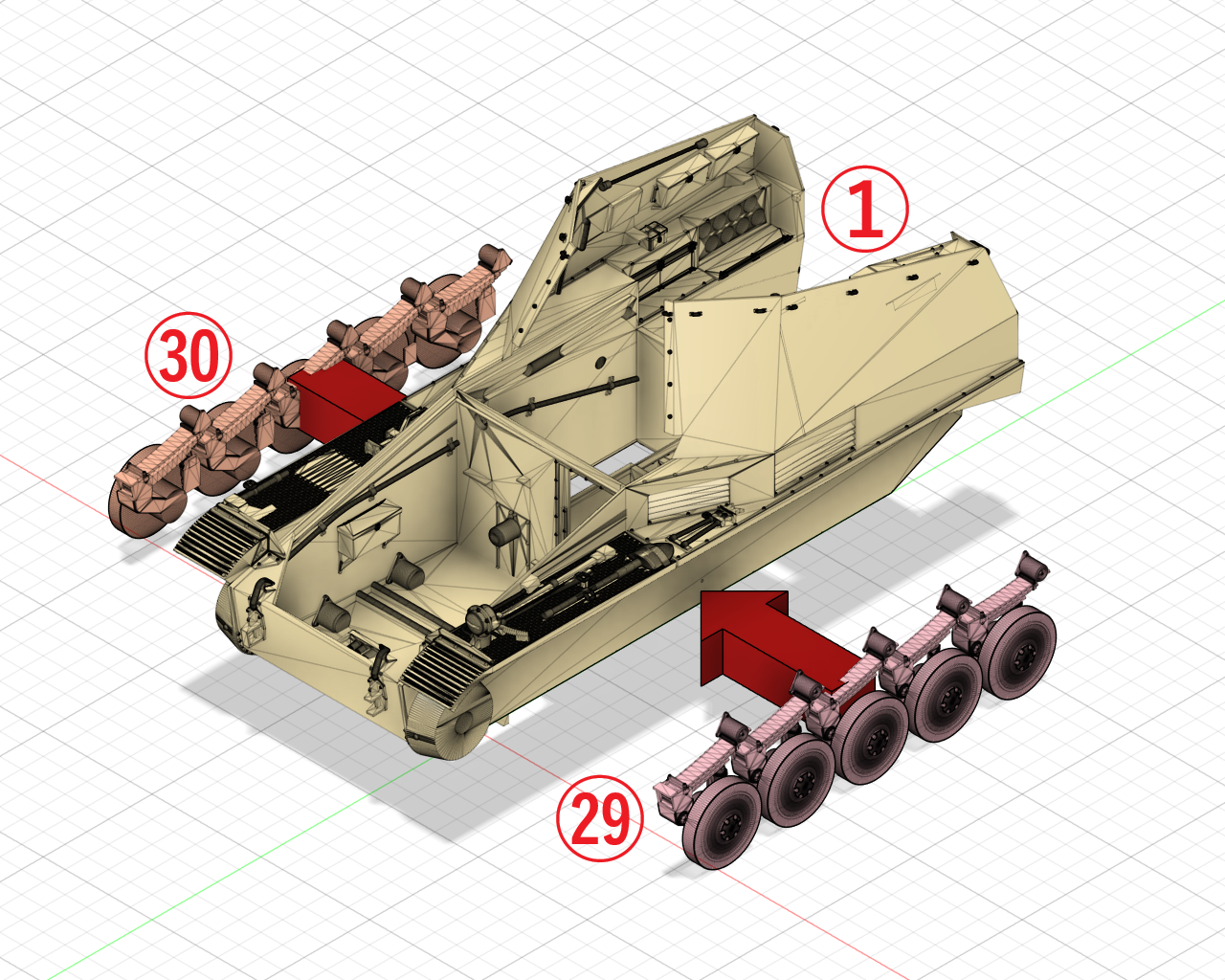

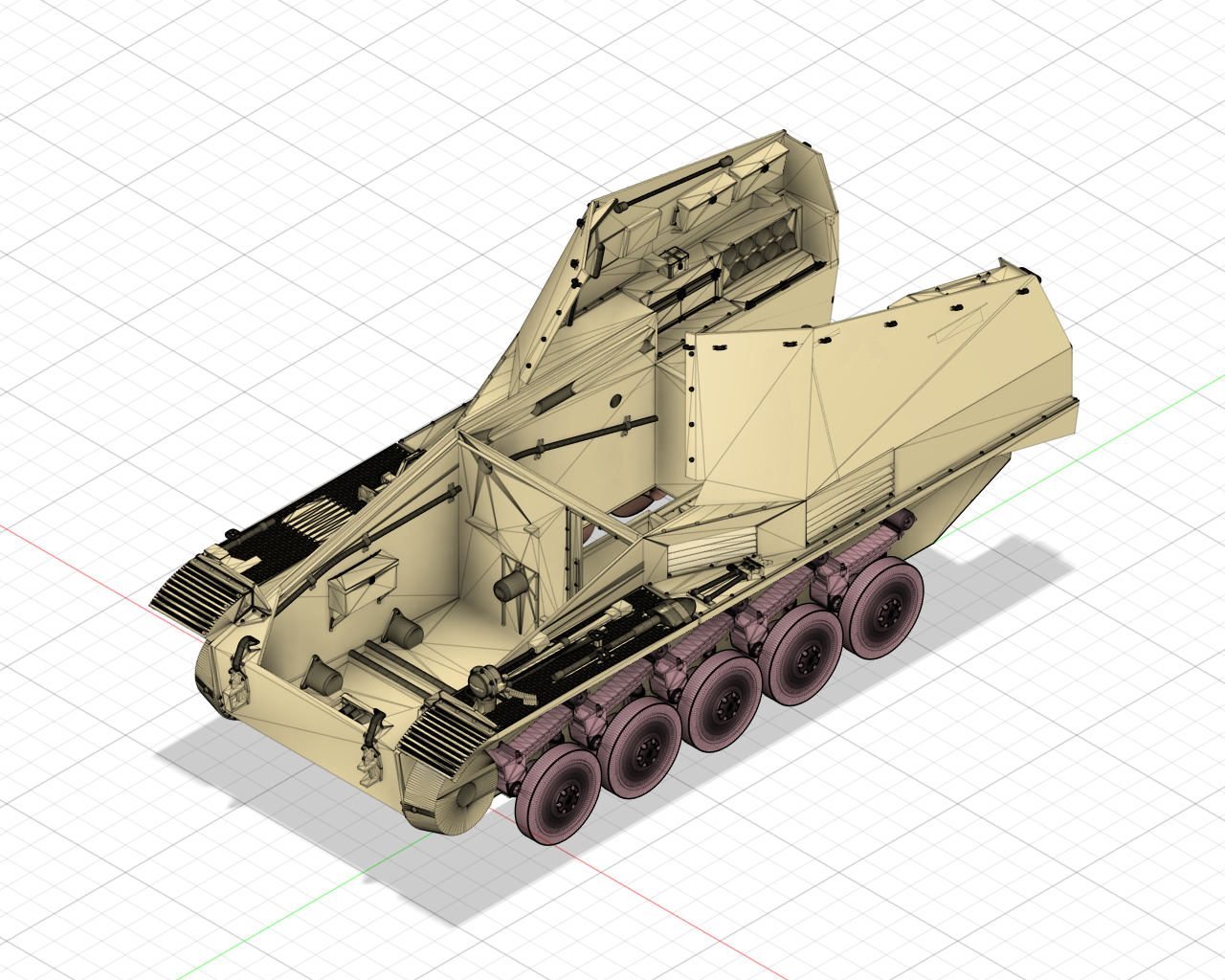

転輪の組立て Assembling the wheels

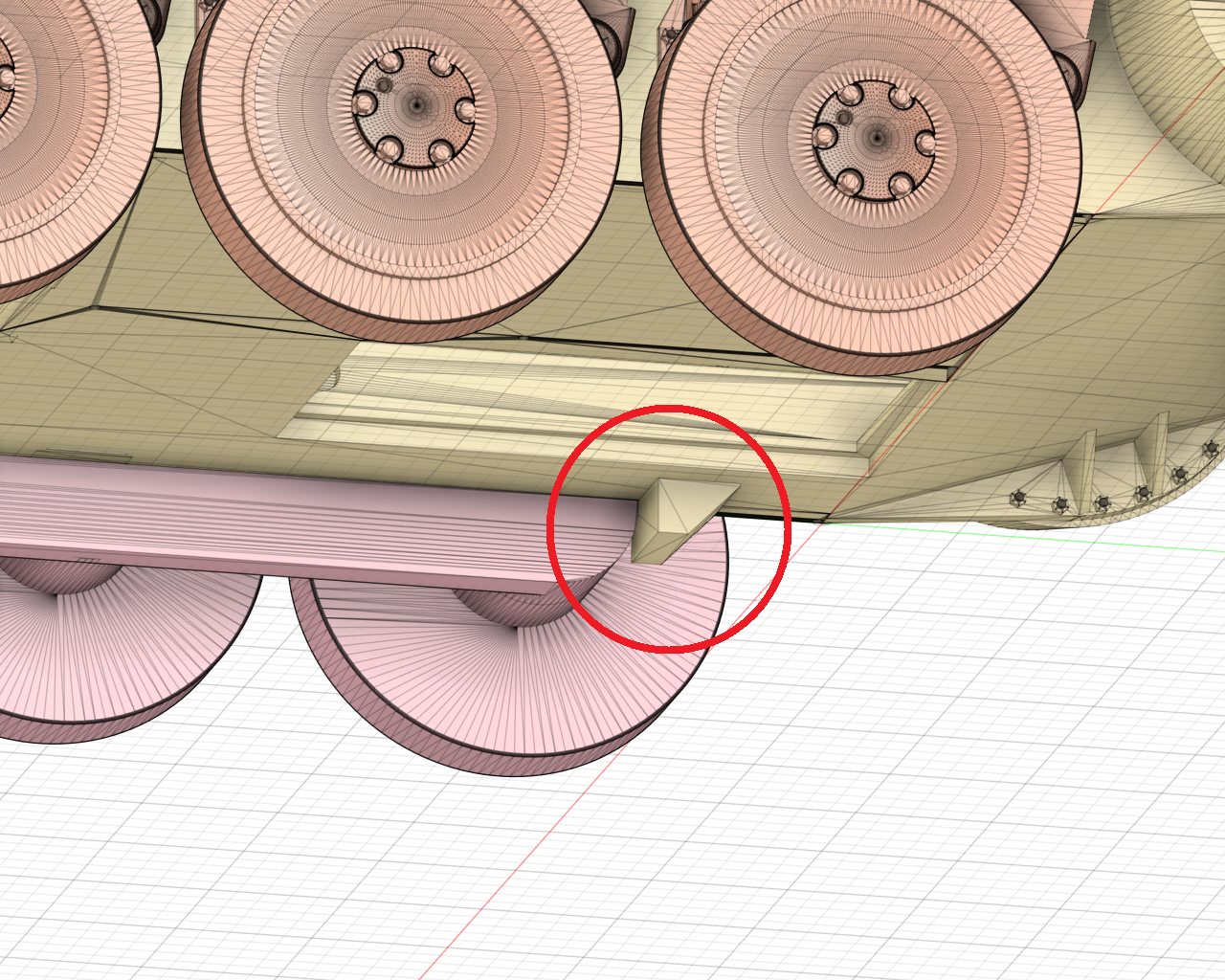

転輪は車体のガイドに合わせて接着します。The wheels are glued in line with the guides on the body.

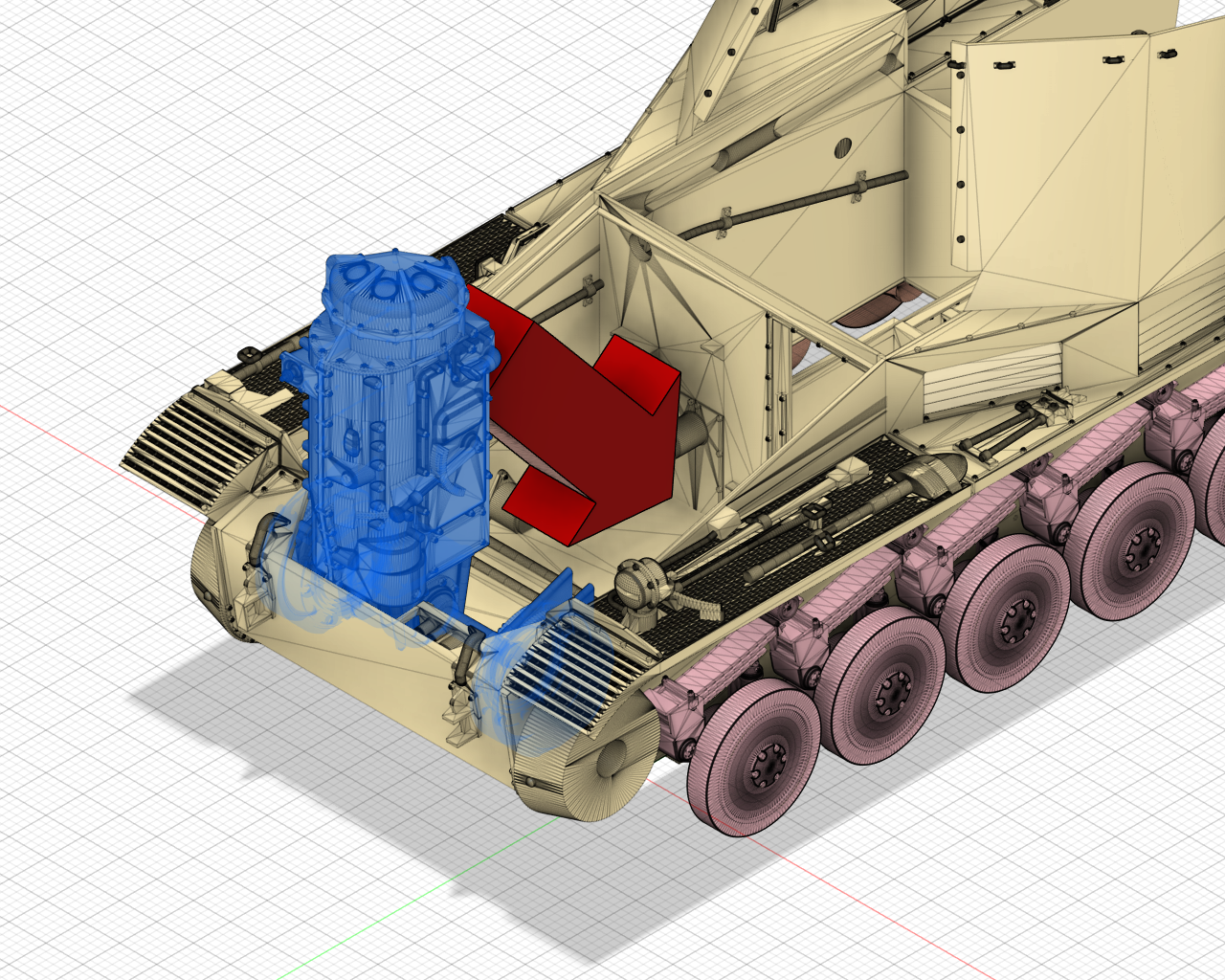

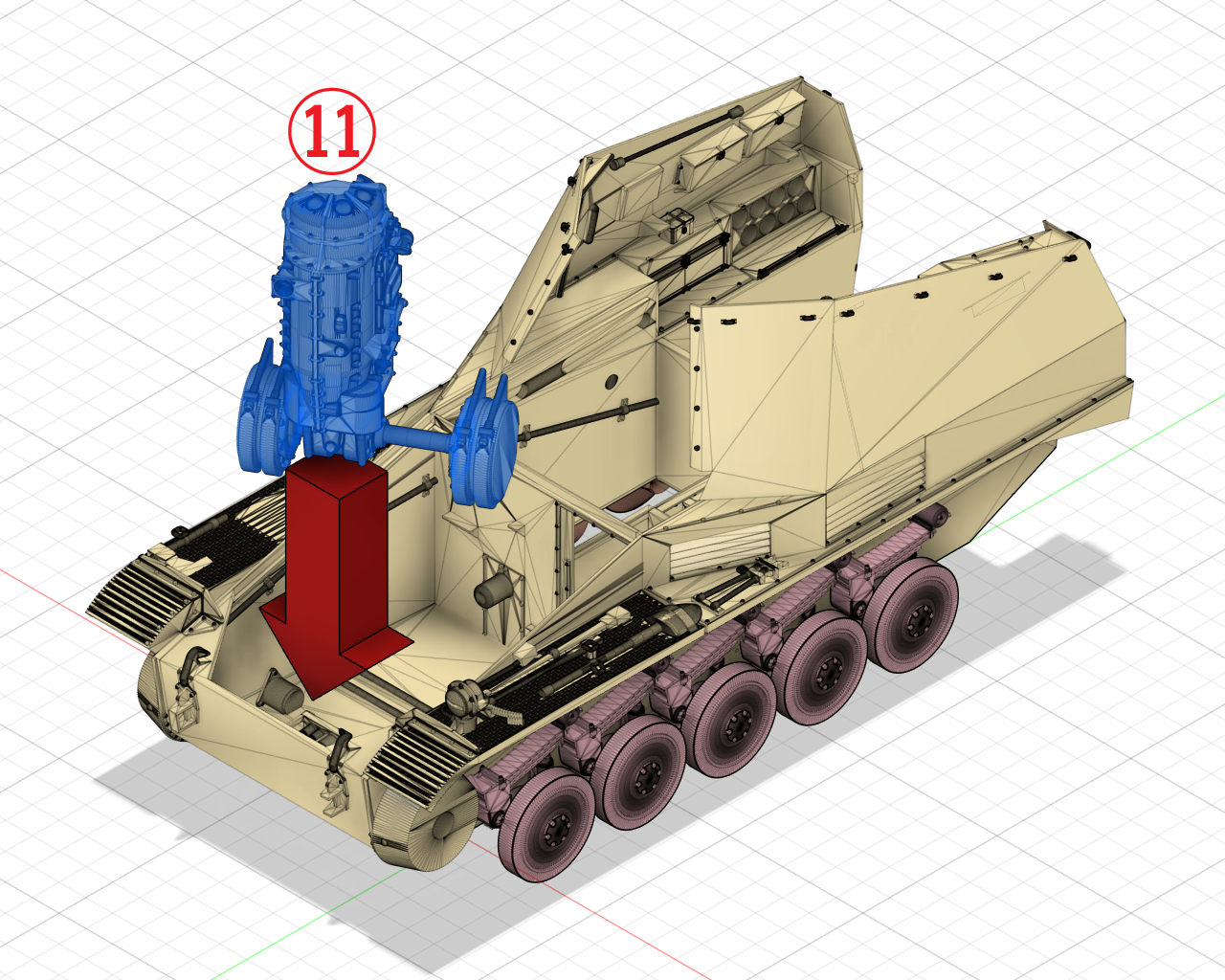

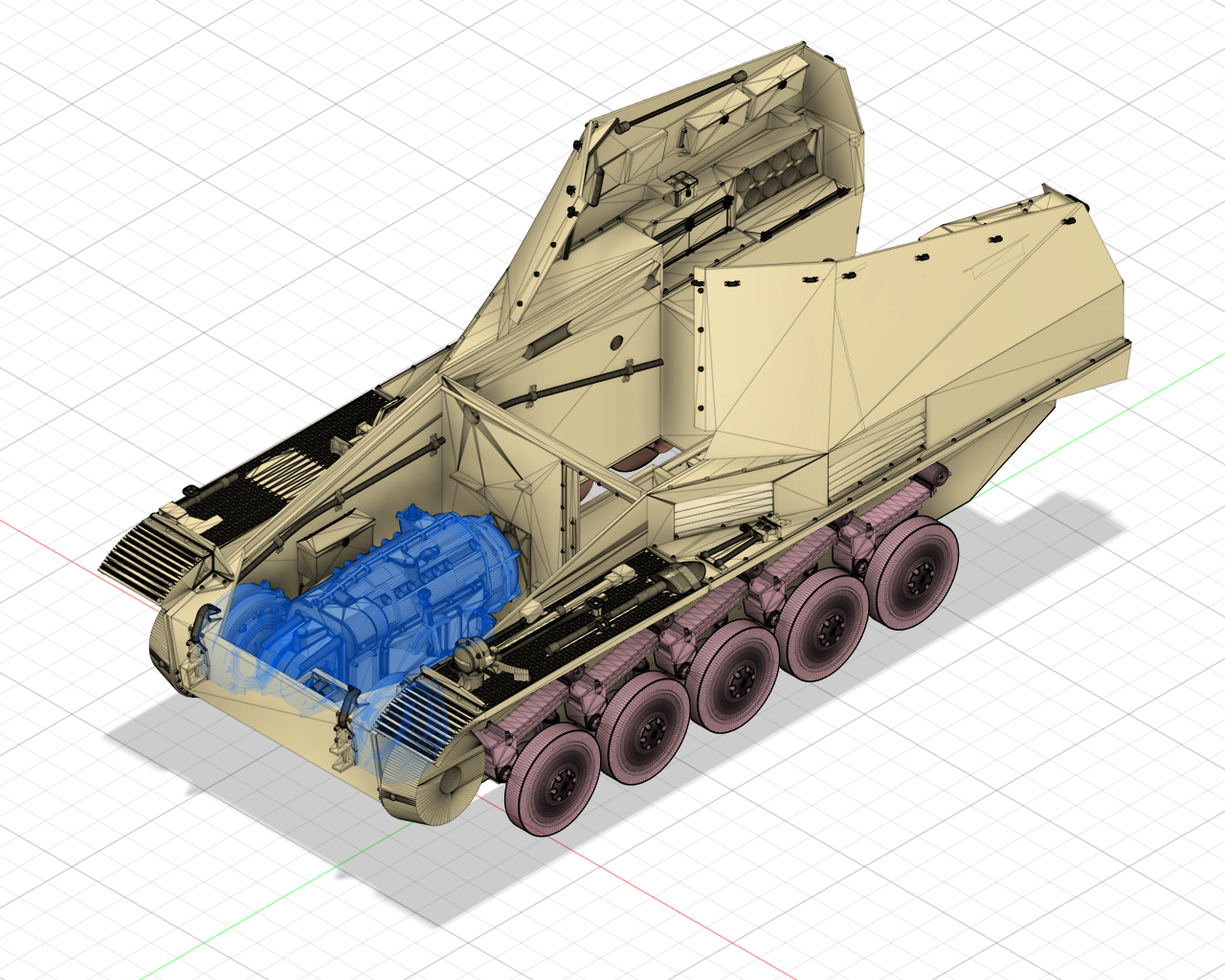

トランスミッションの組立てAssembling the Transmission compartment



トランスミッションの組立ては、難易度が高いです。まずトランスミッションを立てた状態で、トランスミッション前部を車体に差し込みます。丁寧に作業してください。隙間を上手に生かして差し込めばスムースに差し込むことができます。決して力任せに差し込んではいけません。
Assembling the transmission is quite difficult. First, with the transmission upright, insert the front part of the transmission into the vehicle body. Work carefully. If you use the gaps well, you can insert it smoothly. Never insert it with too much force.





トランスミッションの前部を差し込んだら、後ろに90度倒します。
Once the front of the transmission is inserted, tilt it back 90 degrees.







軽くつつく必要はありますが、力を加える必要はありません。
You need to poke it lightly, but don't use too much force.



1/72 ヴェスペ　トランスミッションの組み込み
軽くつつく必要はありますが、力を加える必要はありません。 pic.twitter.com/GUQP7Vxcjx

— kow (@kow_2002) December 30, 2024

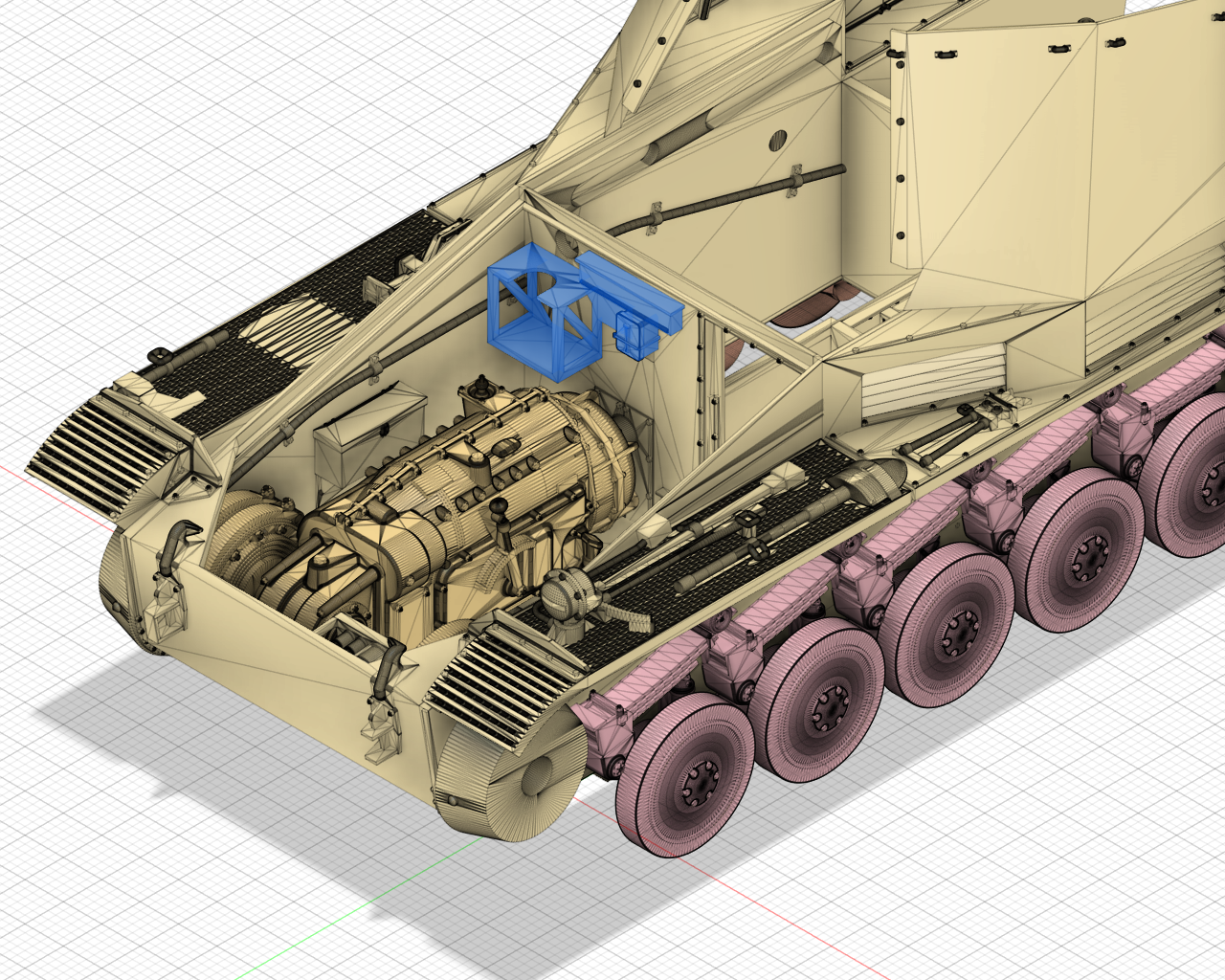

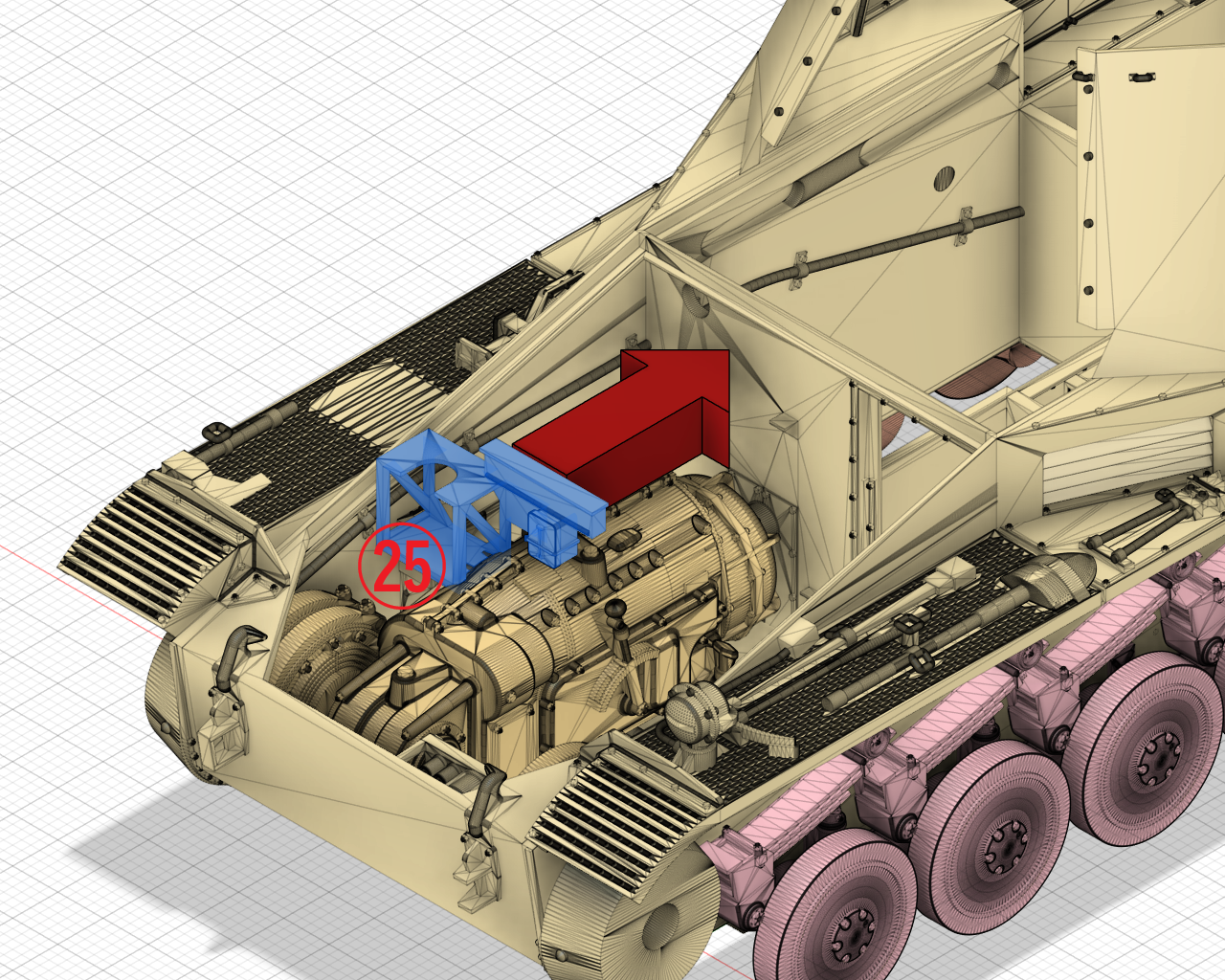

エアクリーナーボックスステーの組立てAssembling the Air cleaner box support

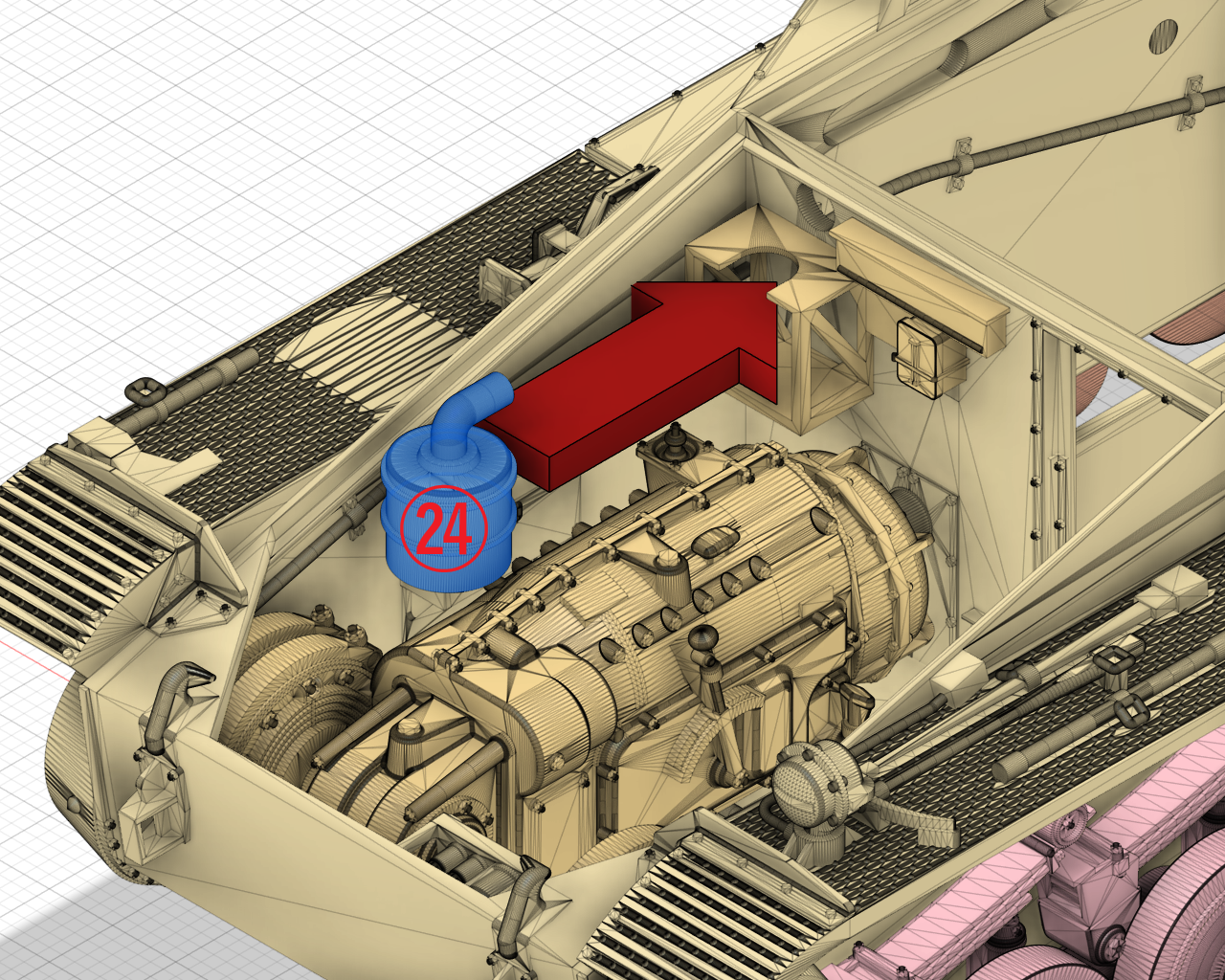

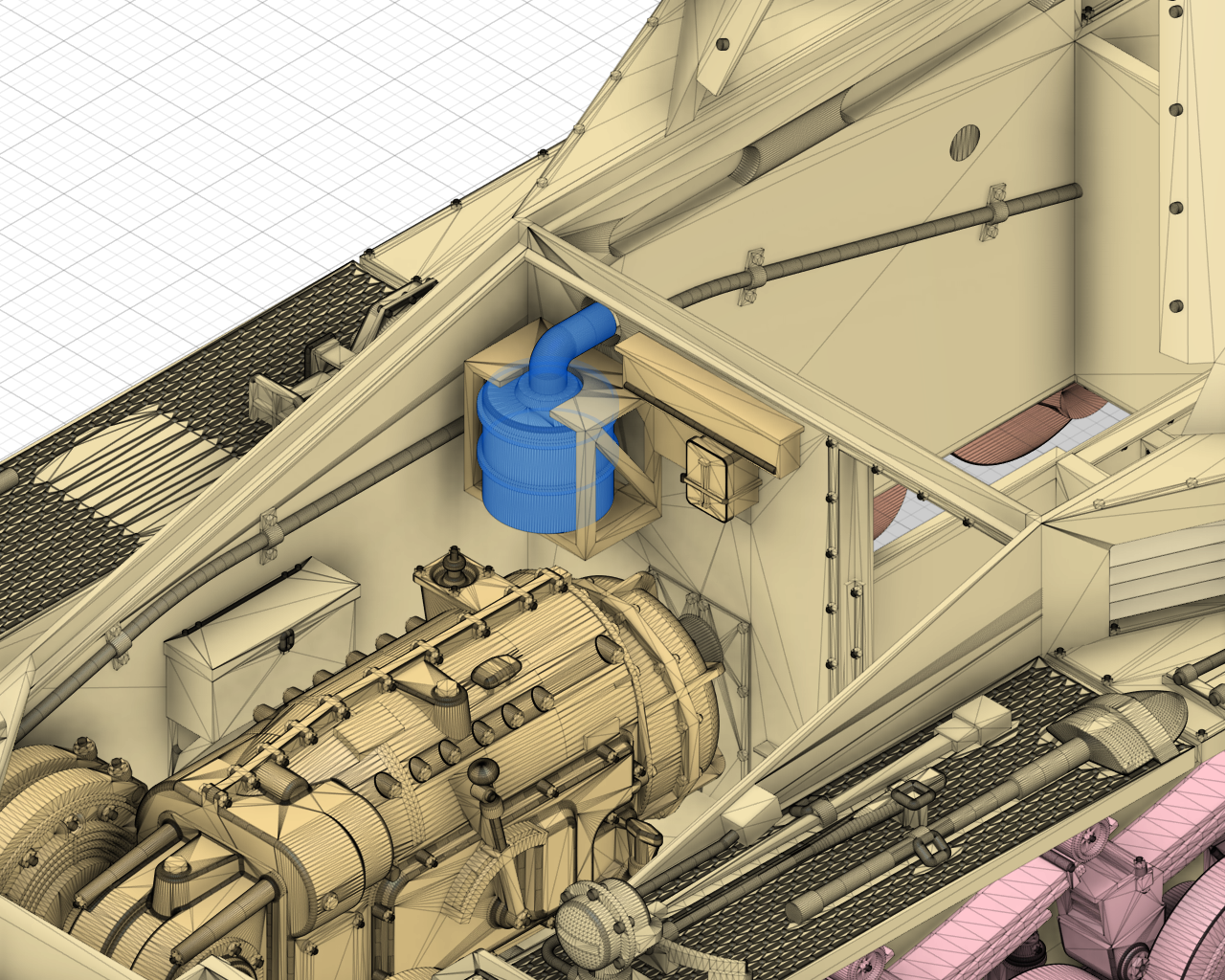

エアクリーナーボックスの組立てAssembling the Air cleaner box

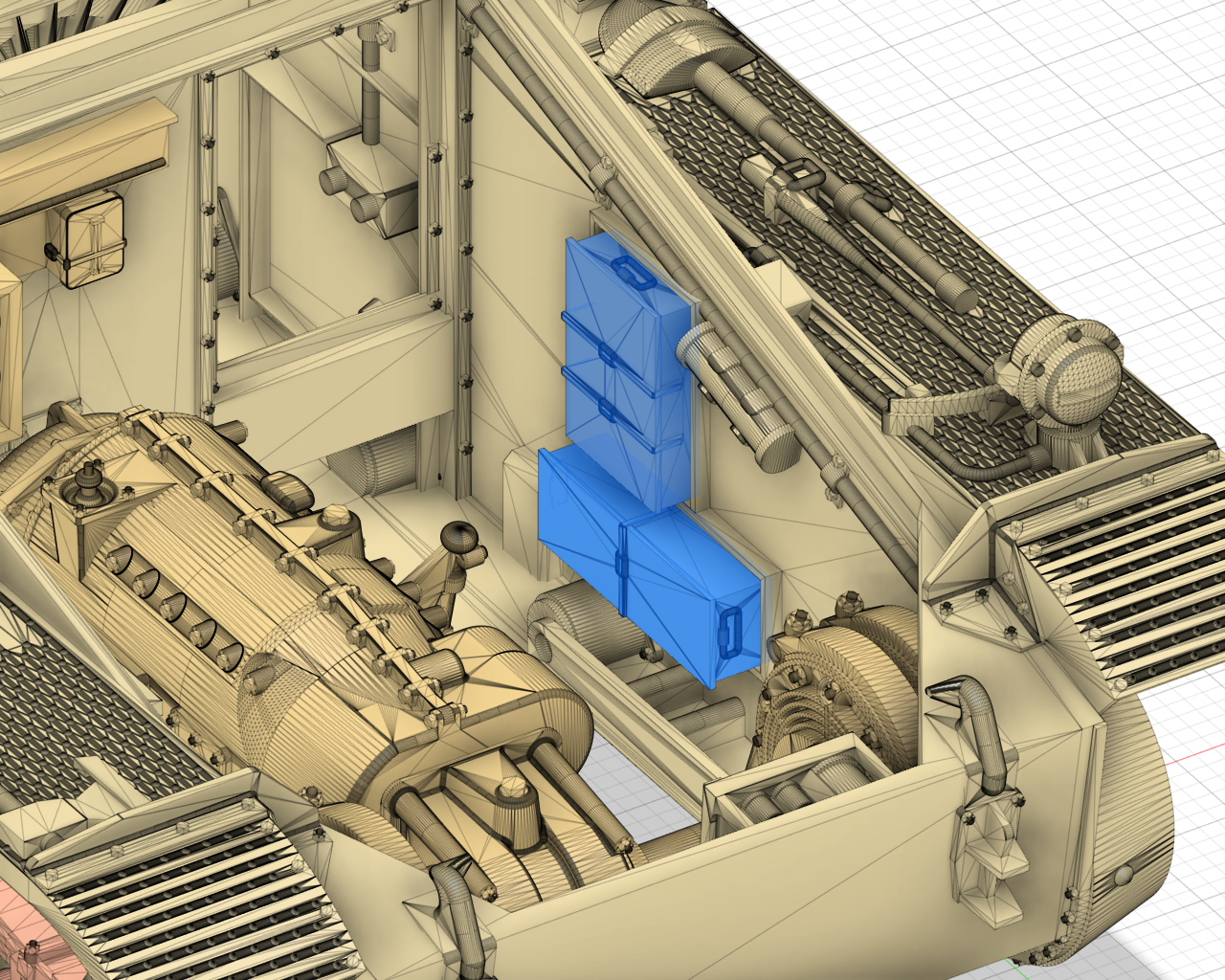

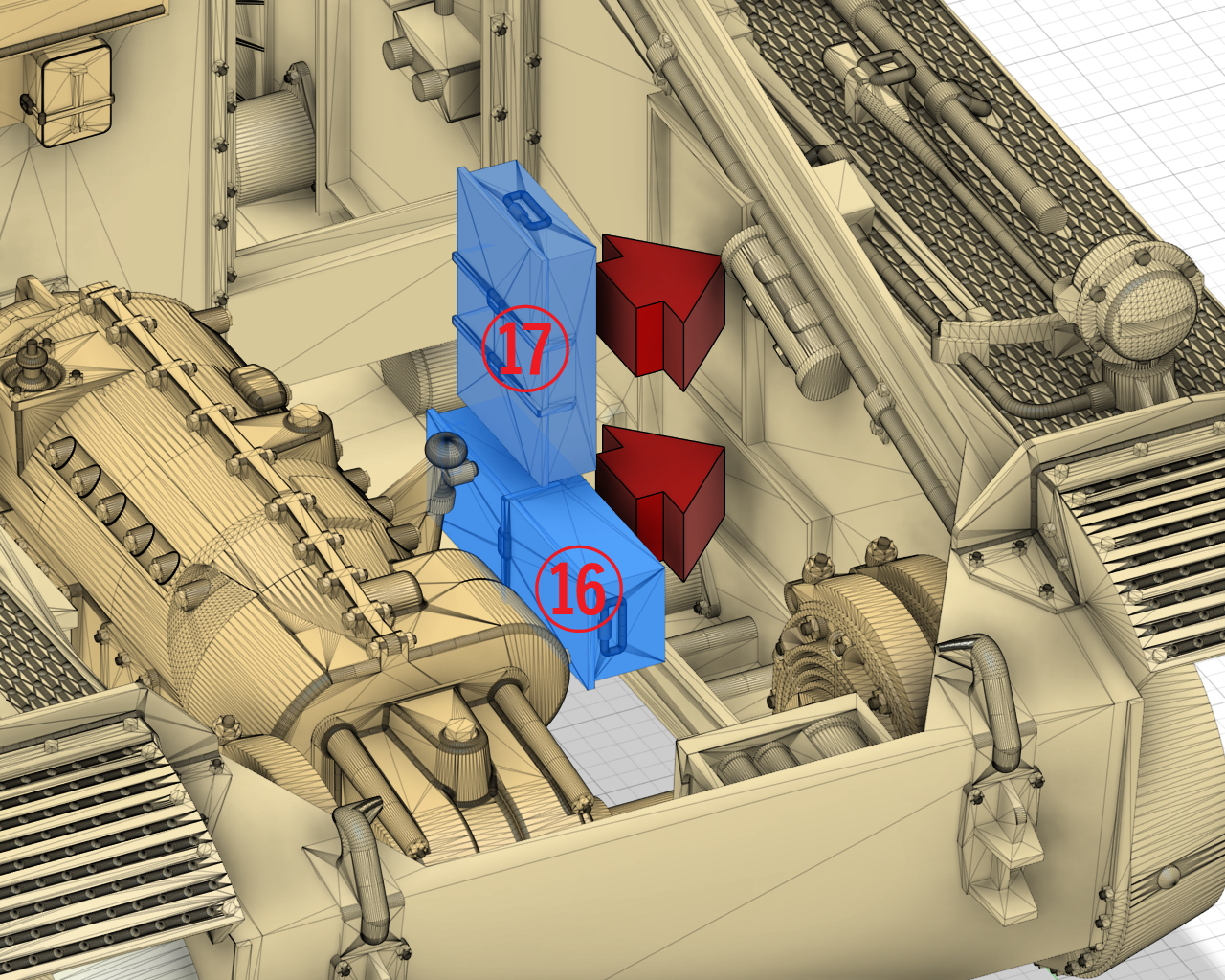

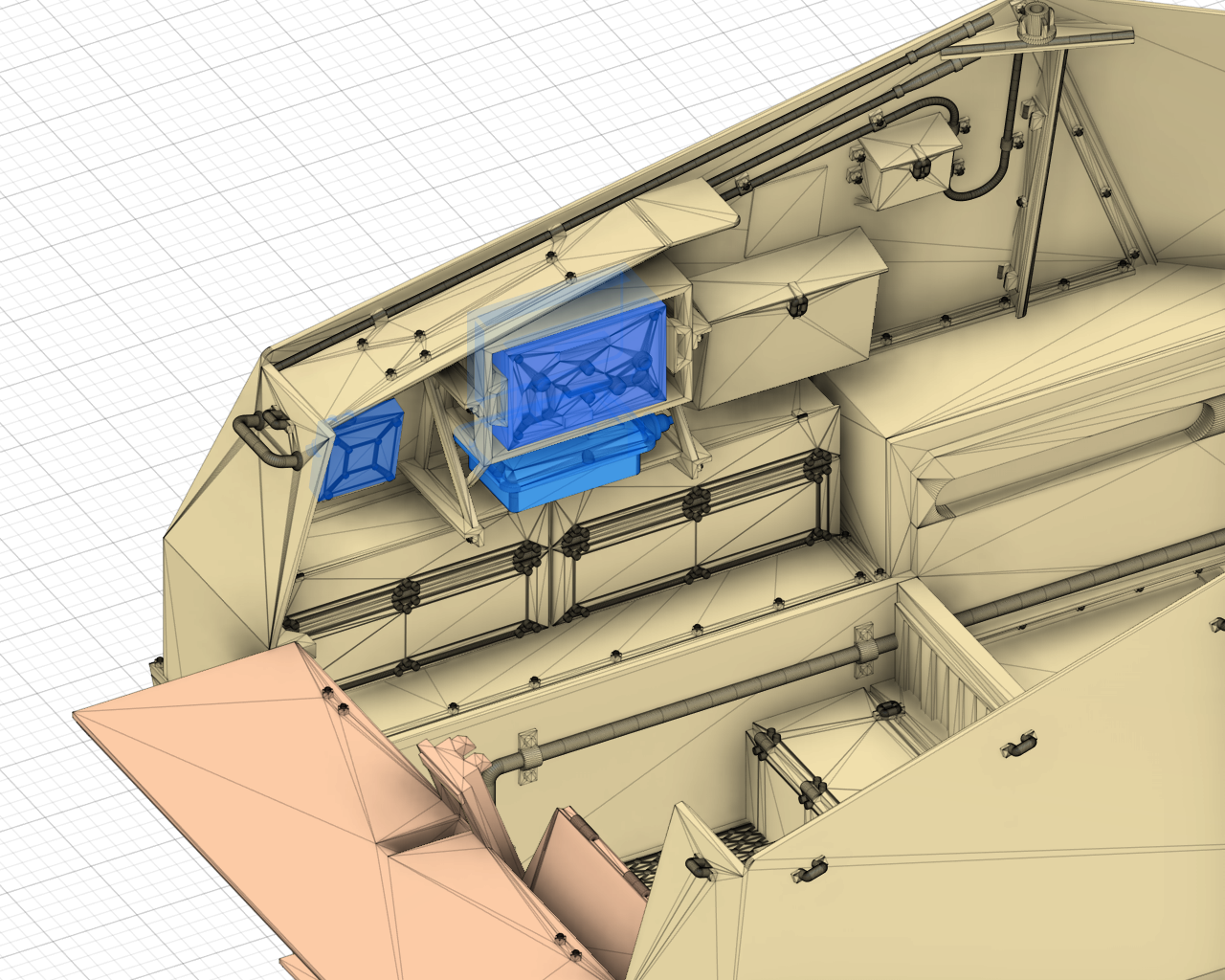

箱の組立てAssembling the Boxes

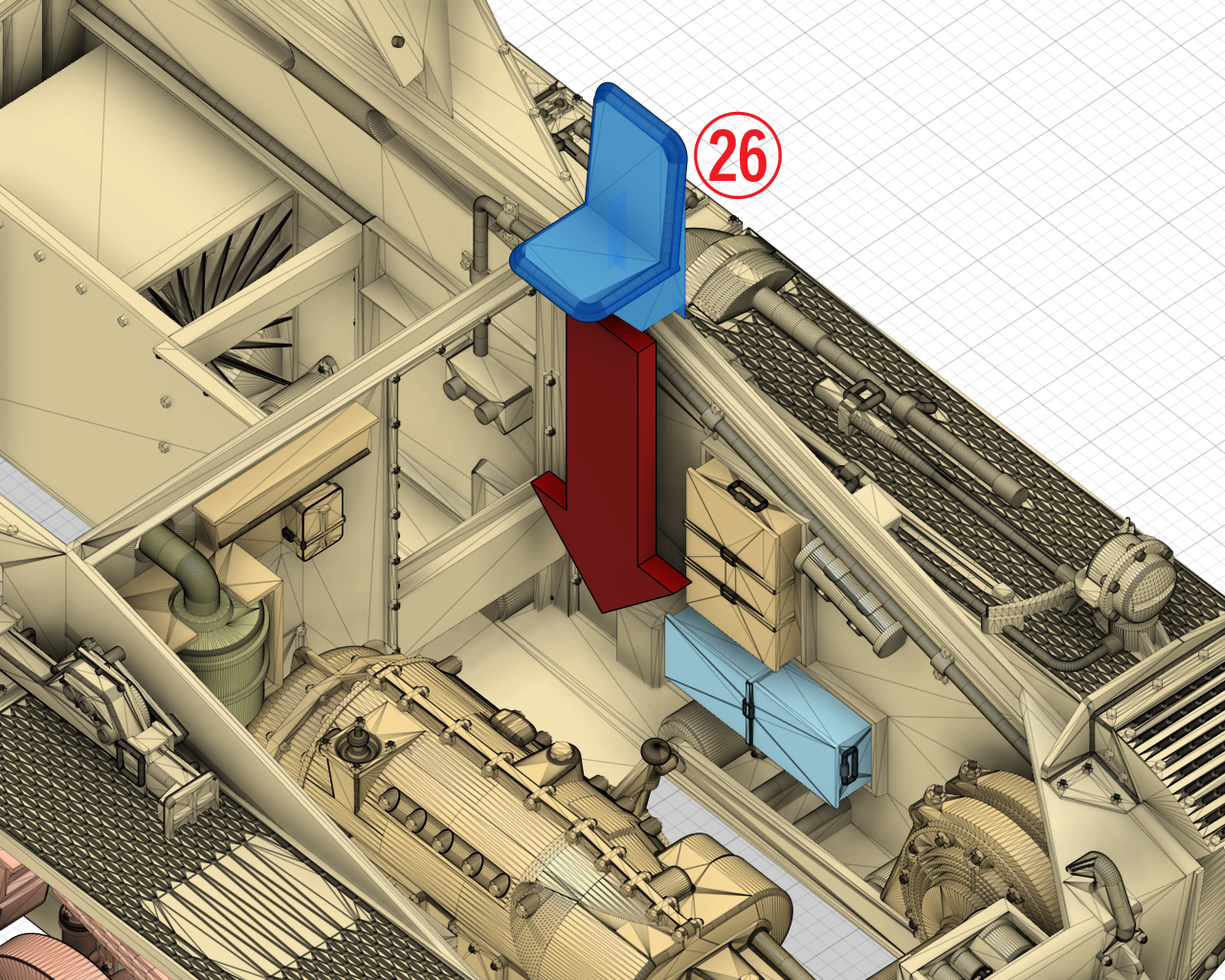

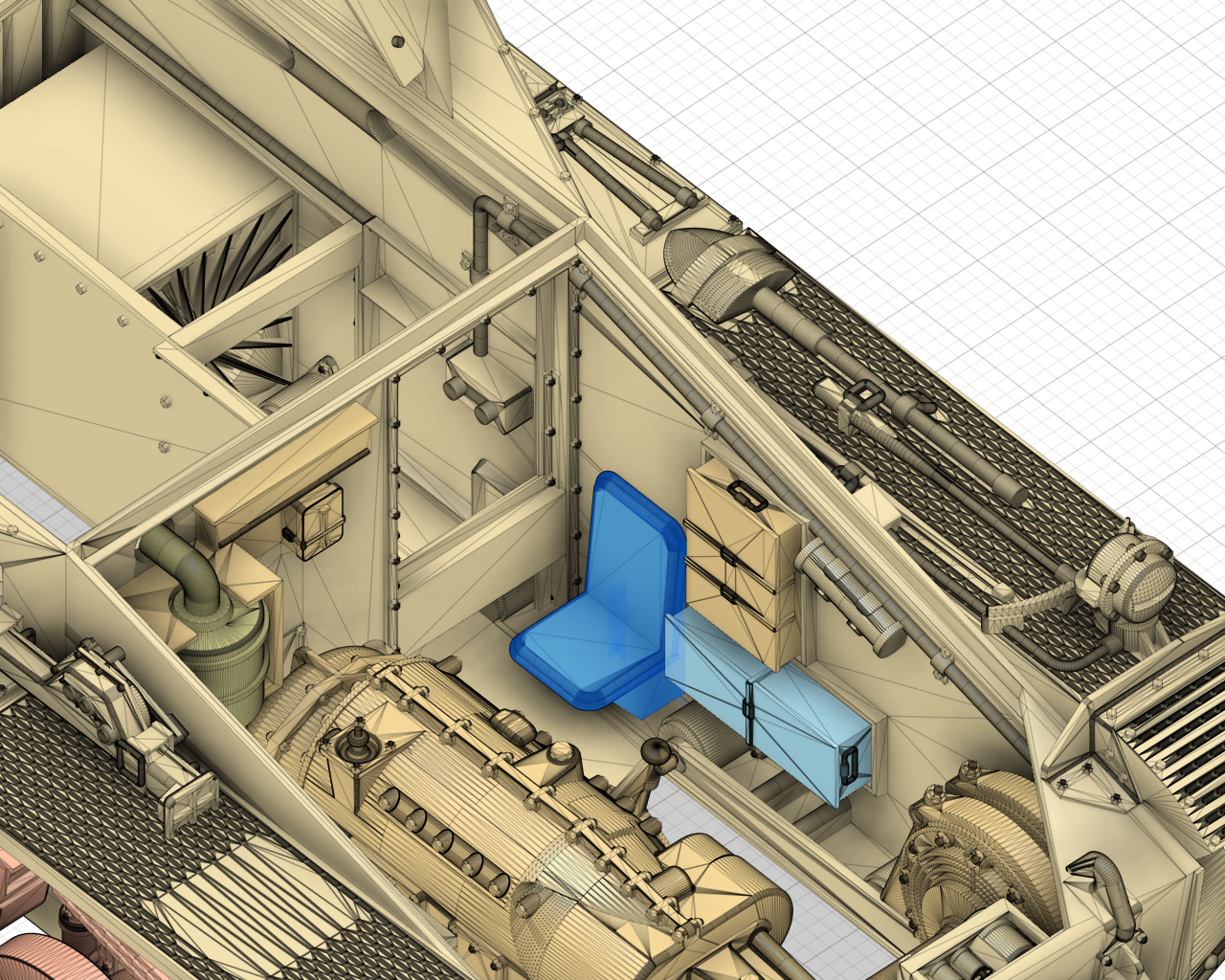

助手席の組立てAssembling the Navigator's seat

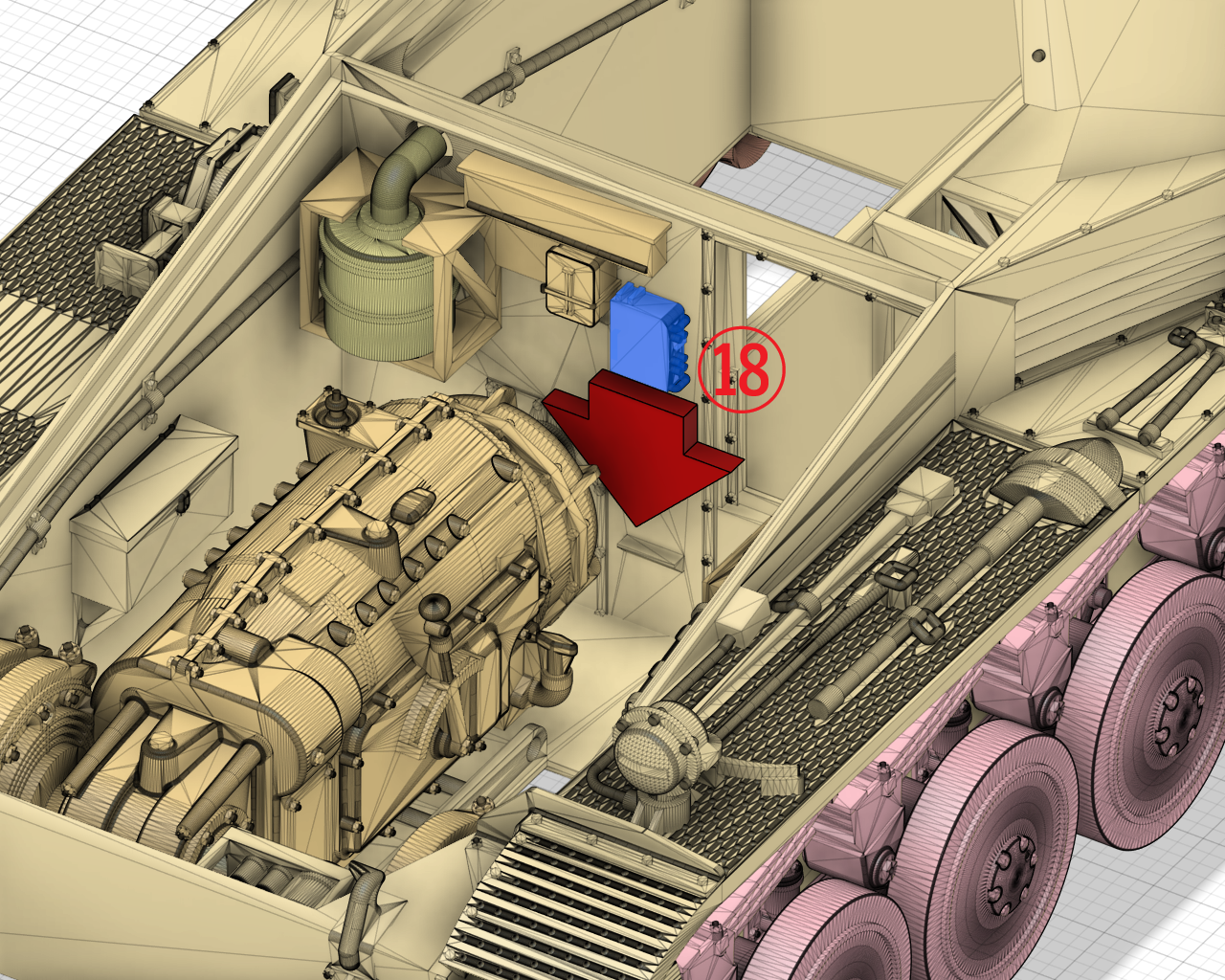

接続器の組立てAssembling the Radio Connector

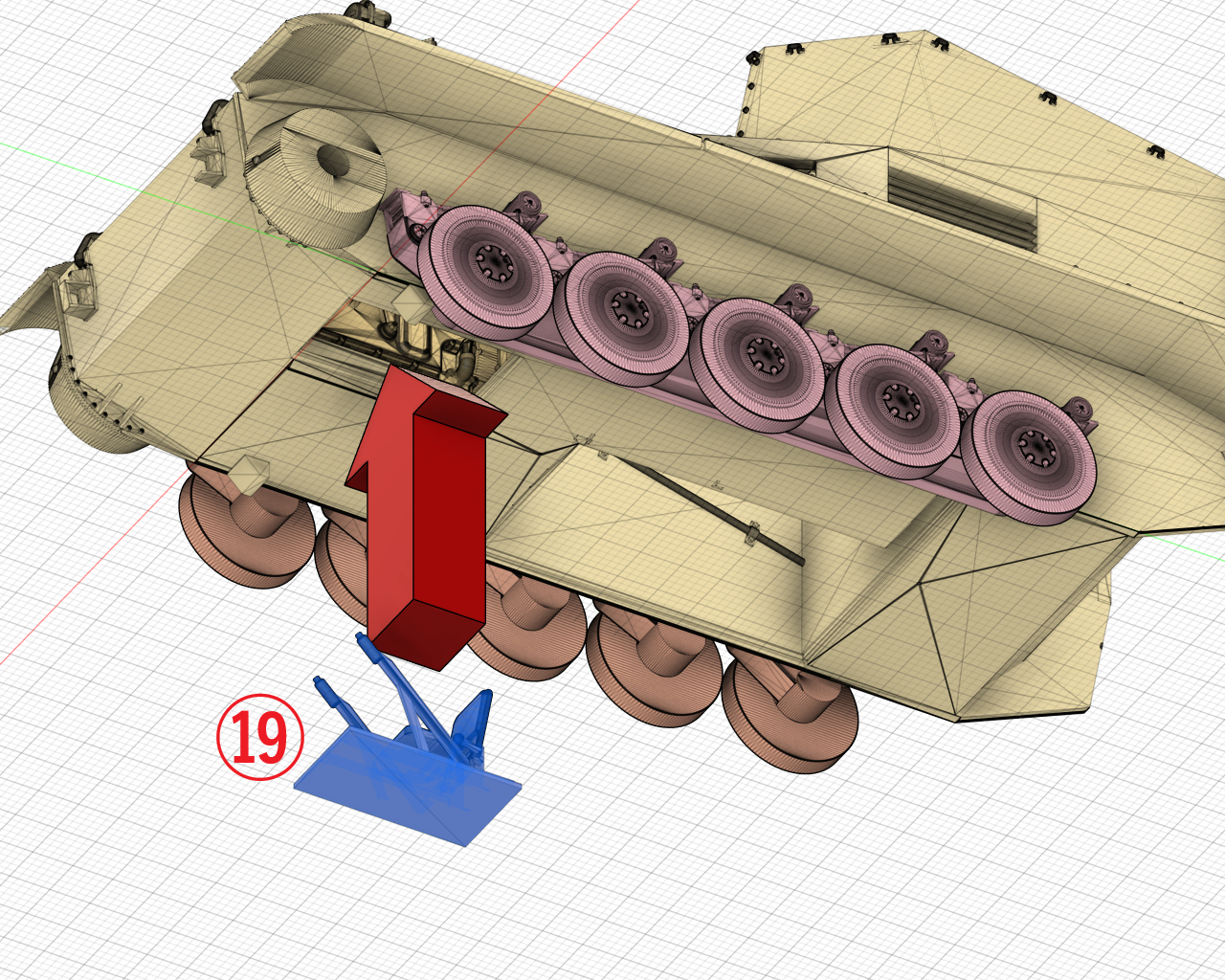

操縦席の組立てAssembling the Driver's seat

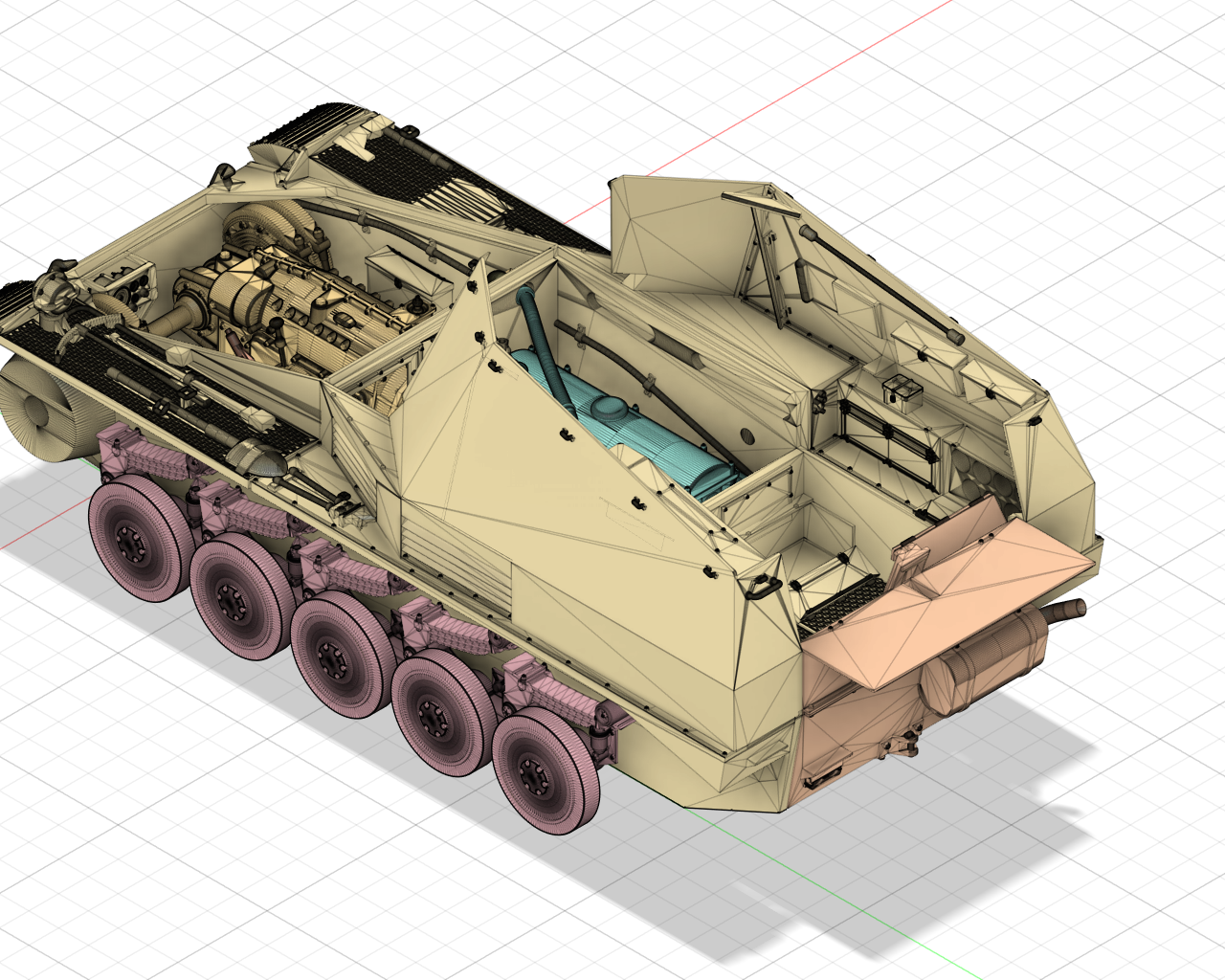

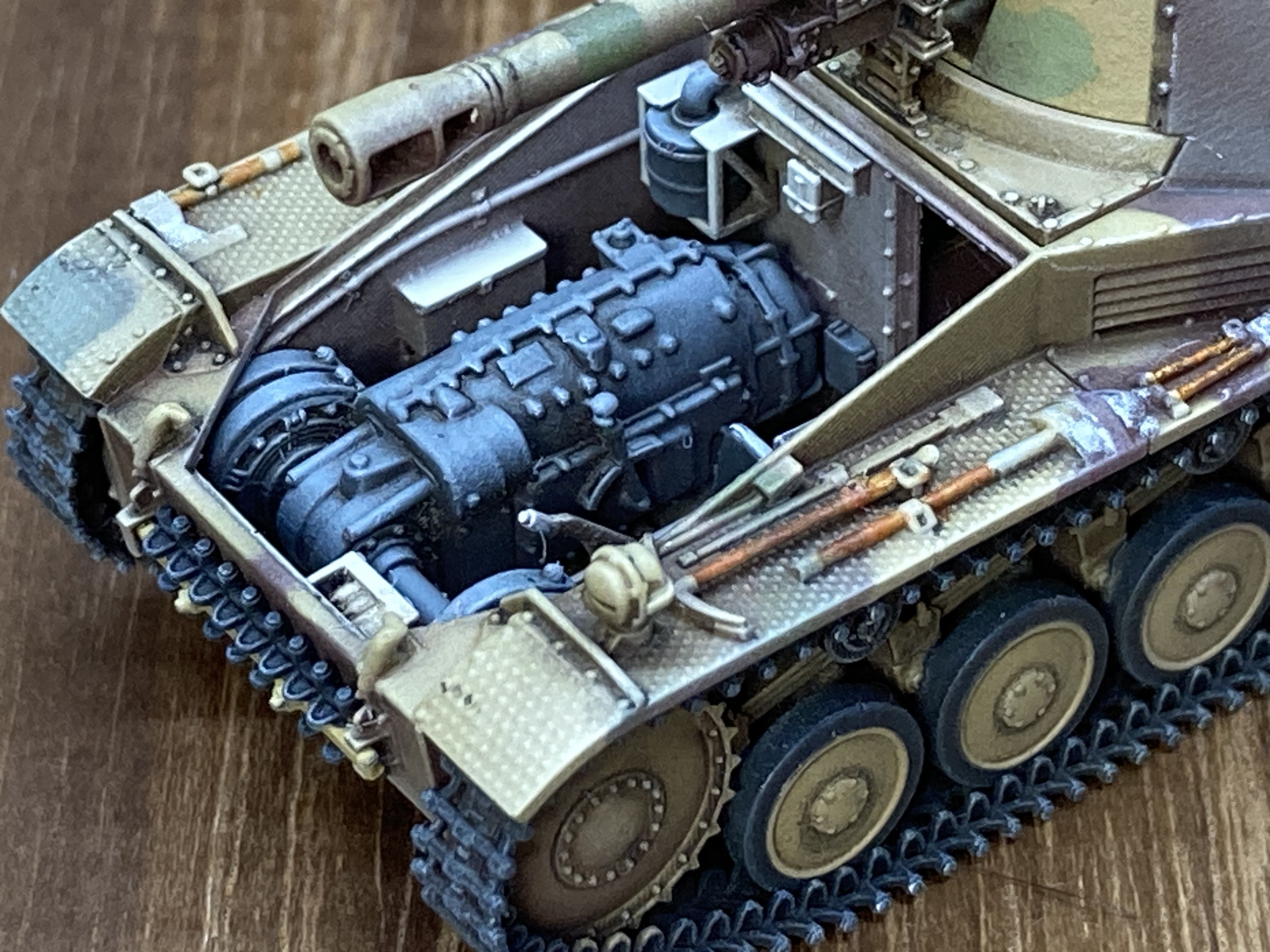

エンジンの組立てAssembling the Engine







後部パネルの組立てAssembling the Engine

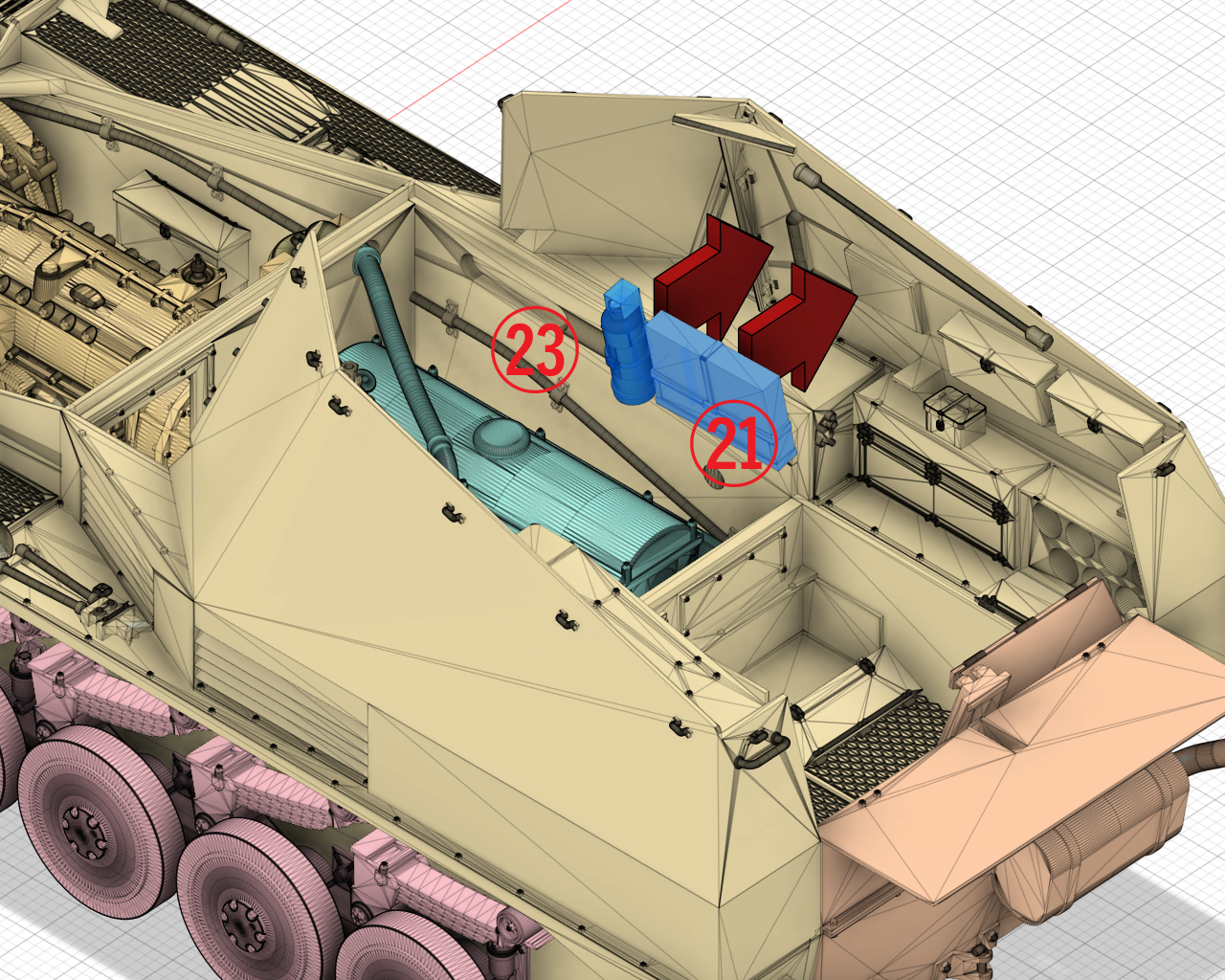

消火器の組立てAssembling the Fire extinguisher

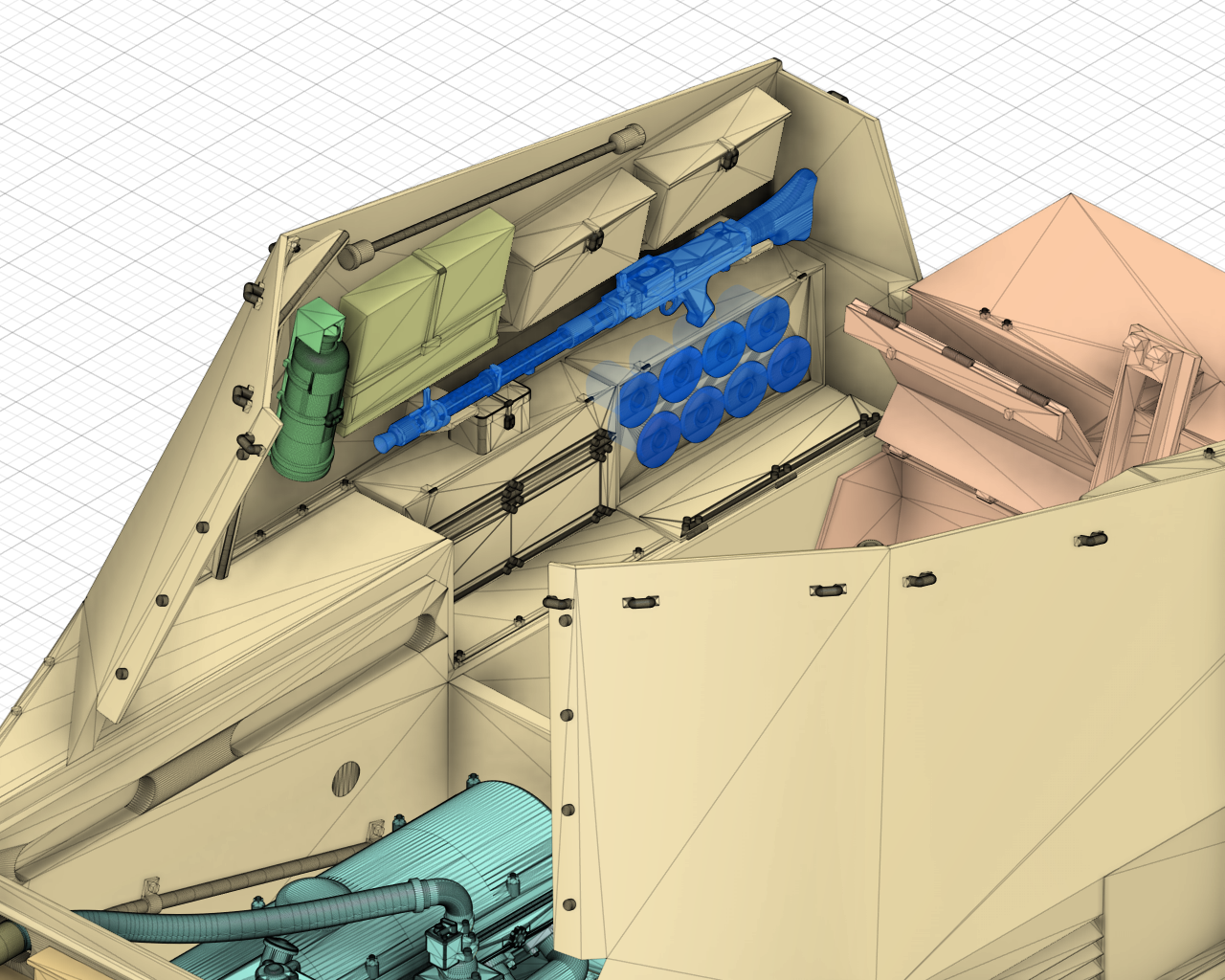

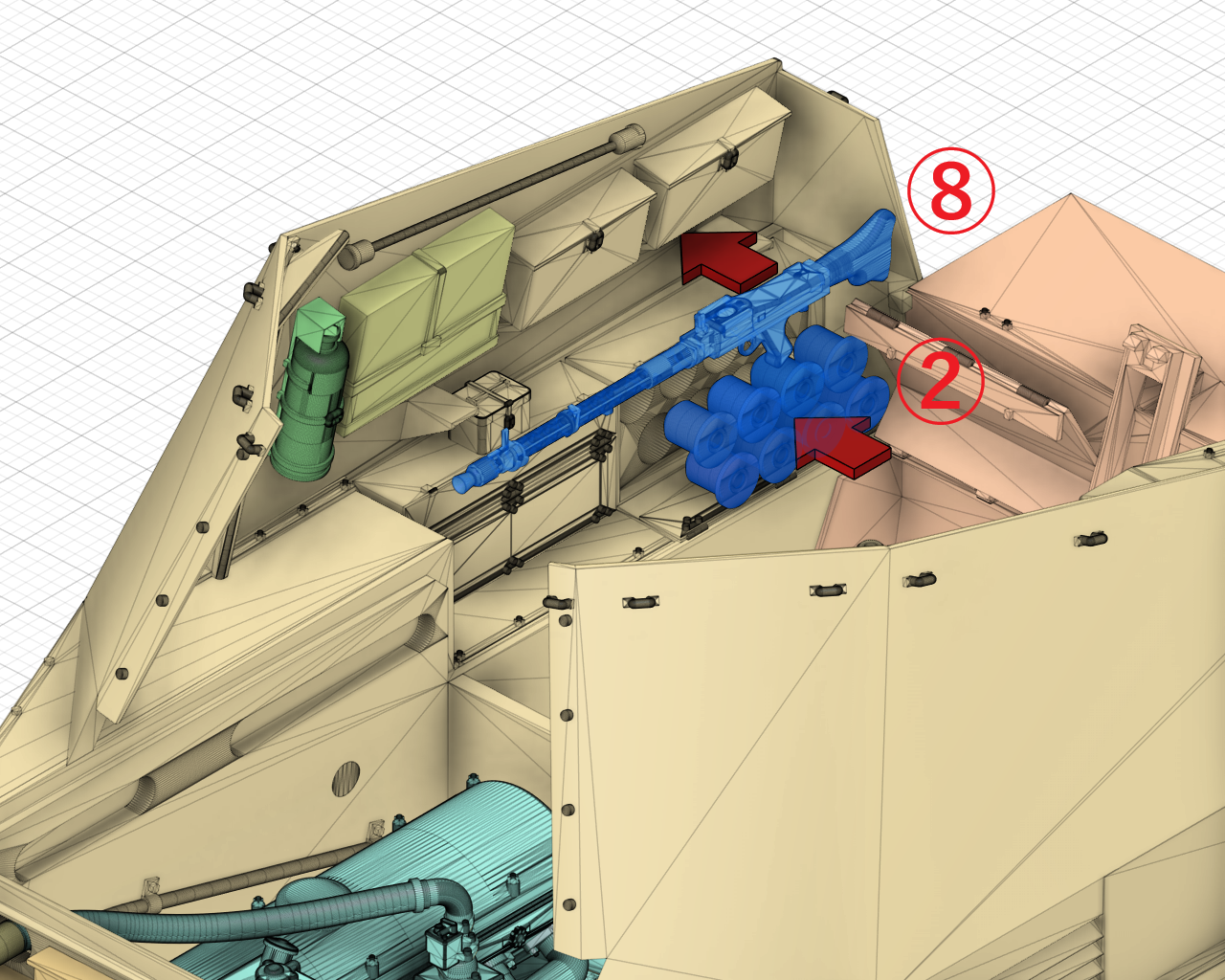

MG34の組立てAssembling the MG34

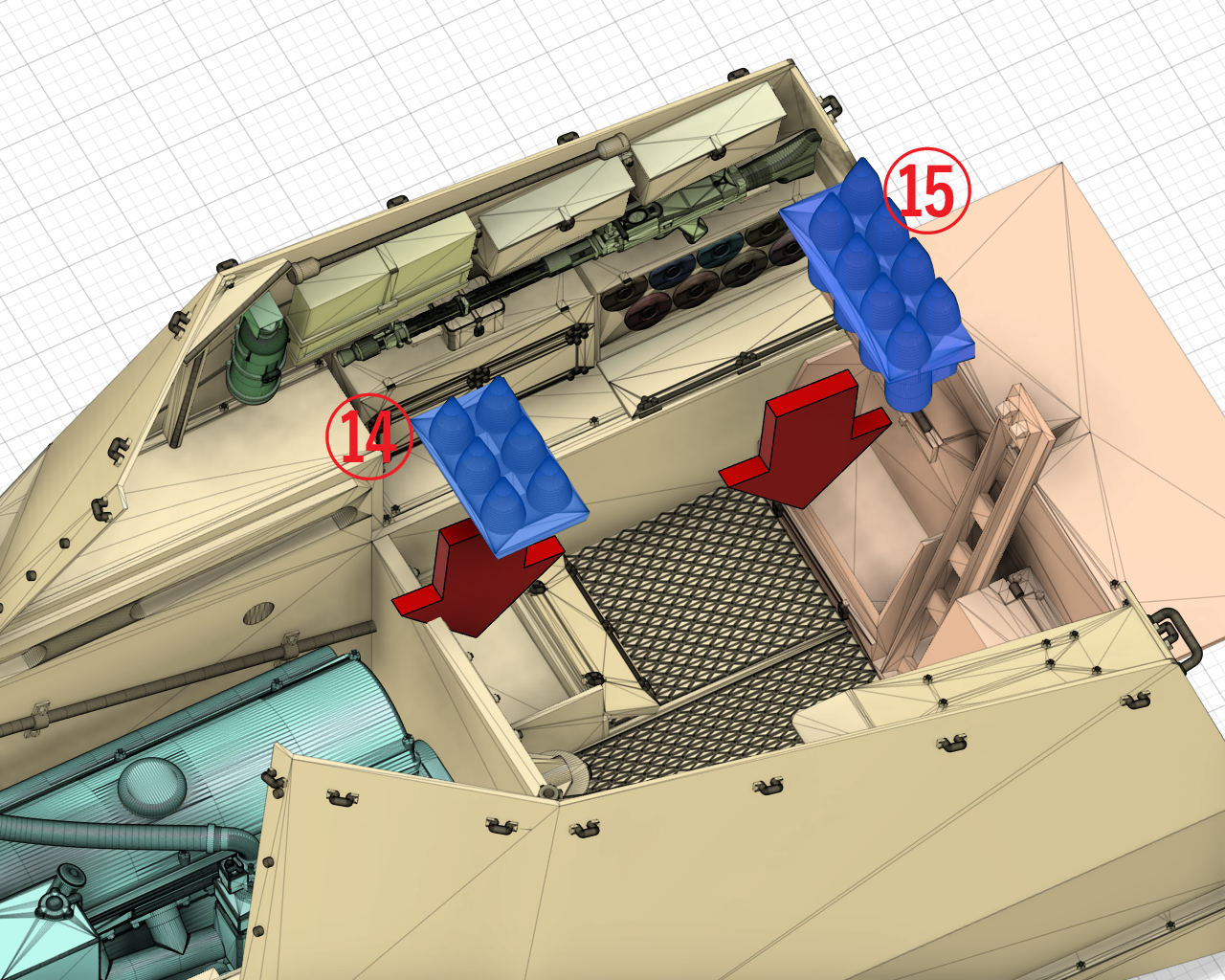

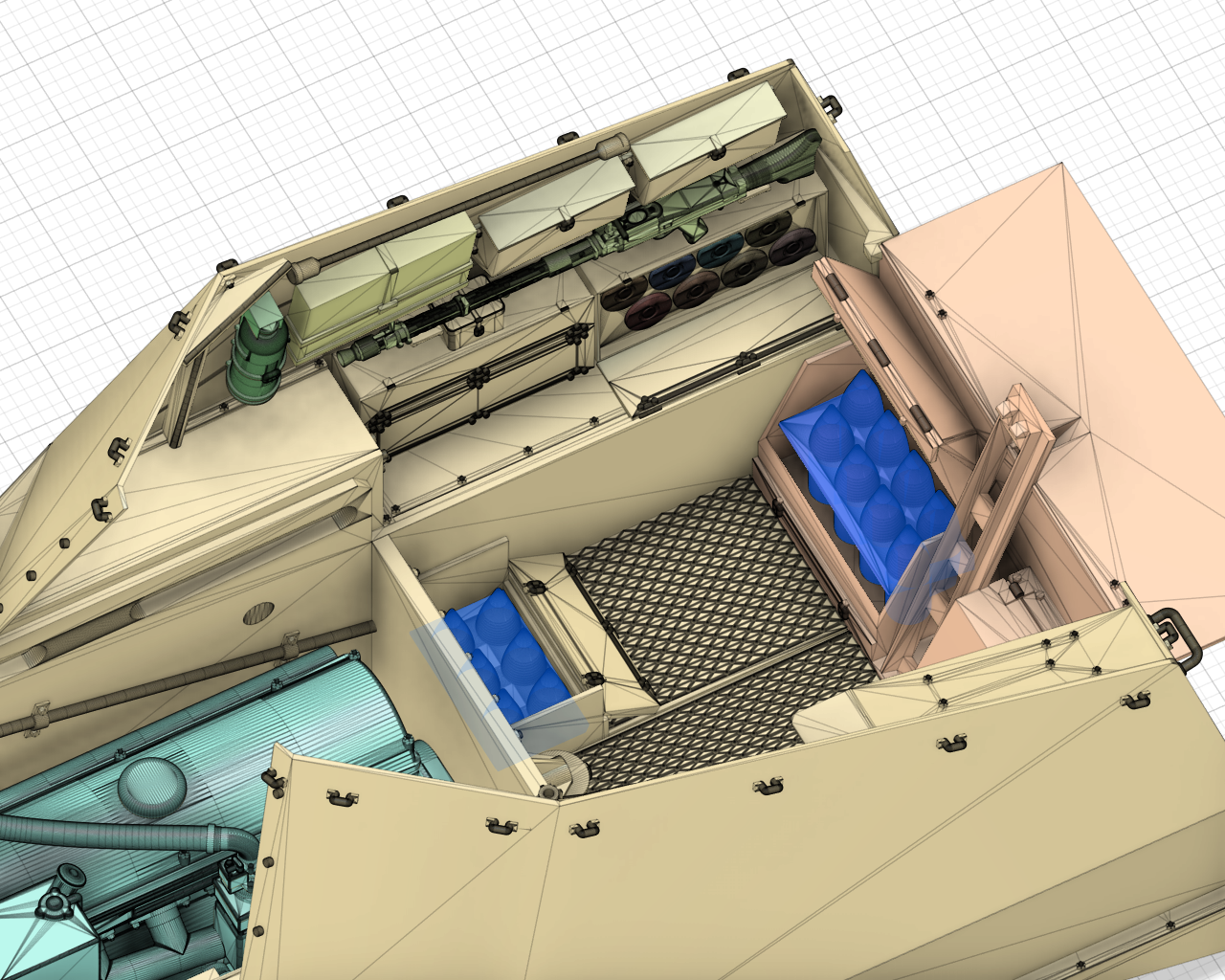

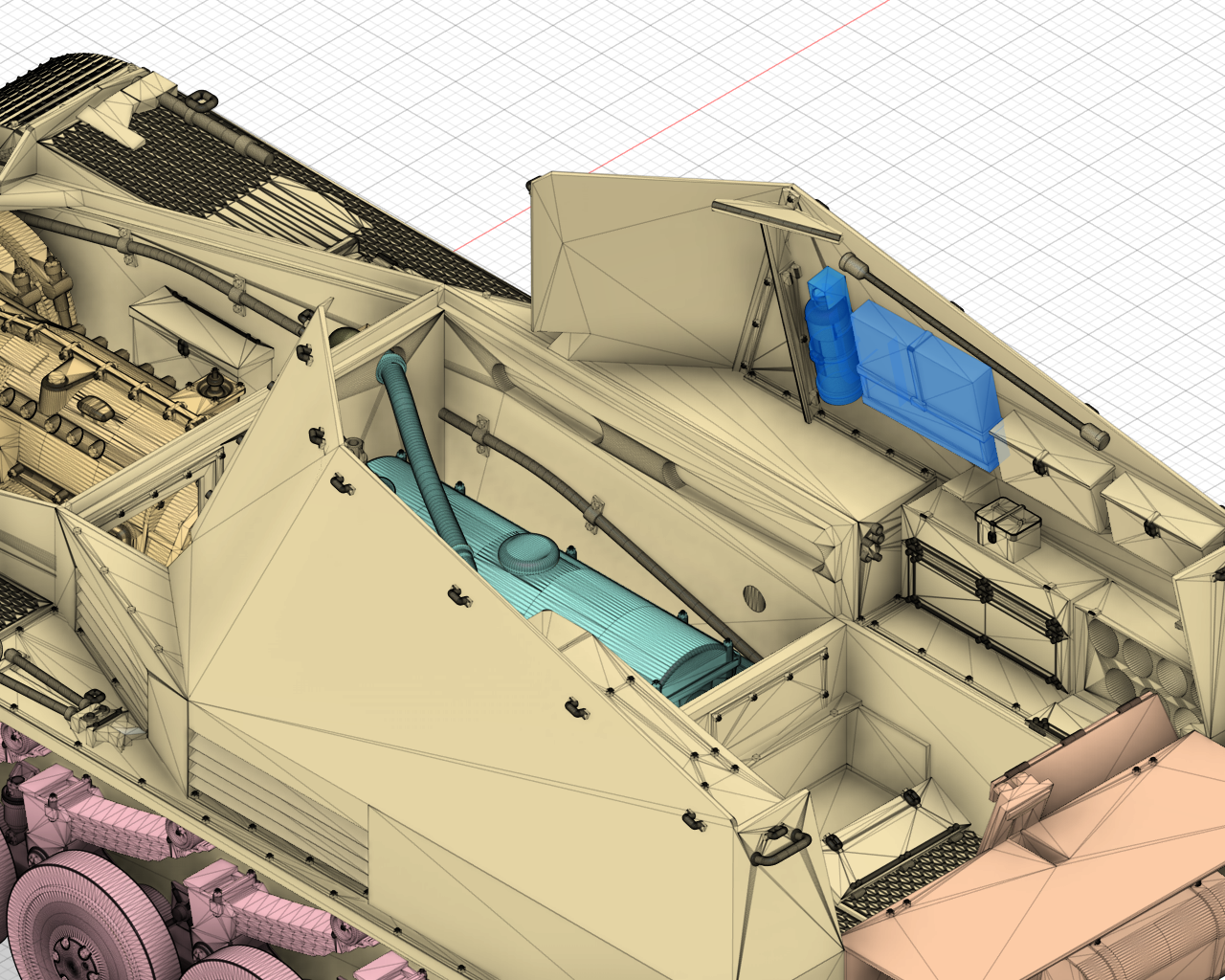

砲弾ラックの組立てAssembling the Shell racks

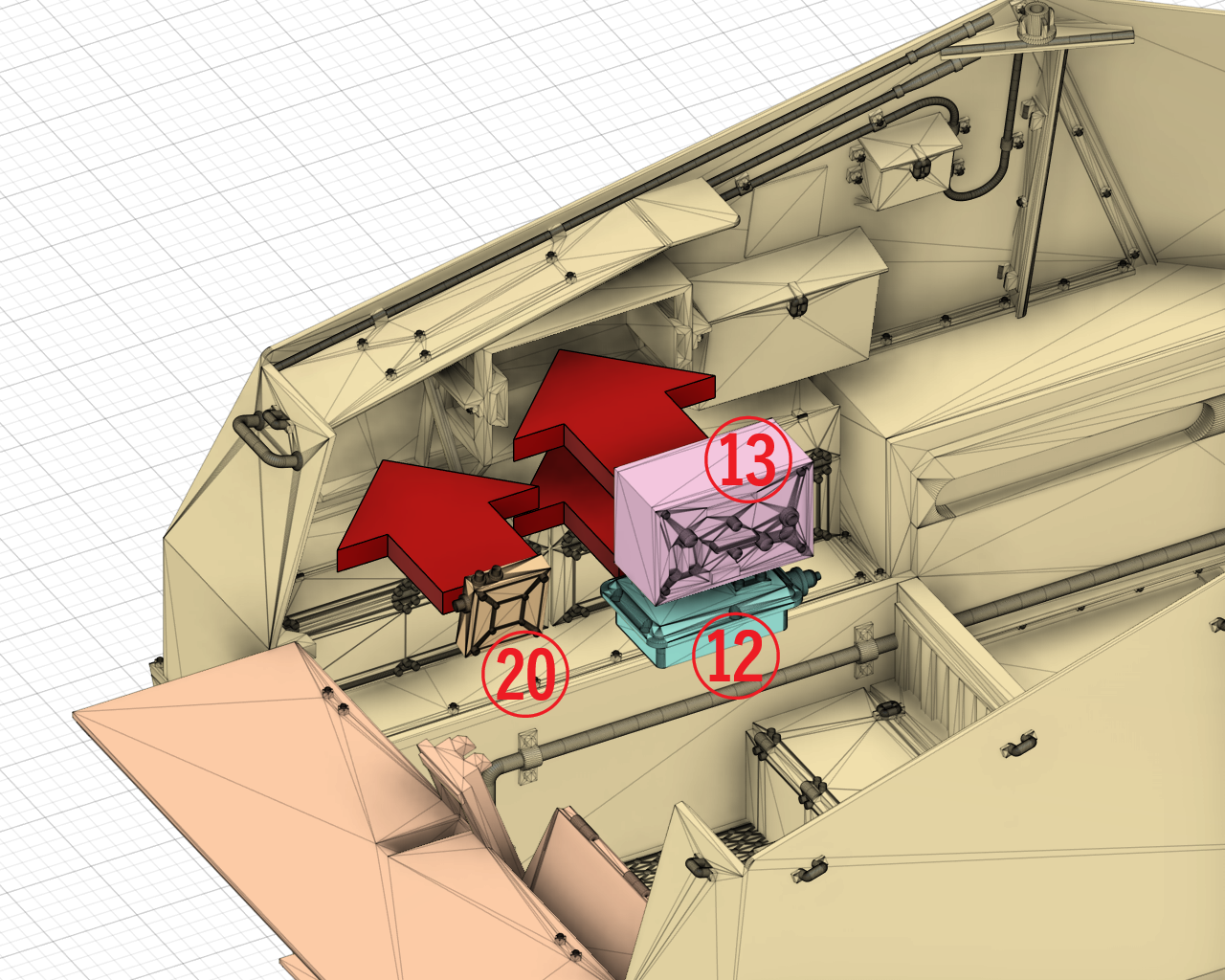

無線機の組立てAssembling the Radio equipment

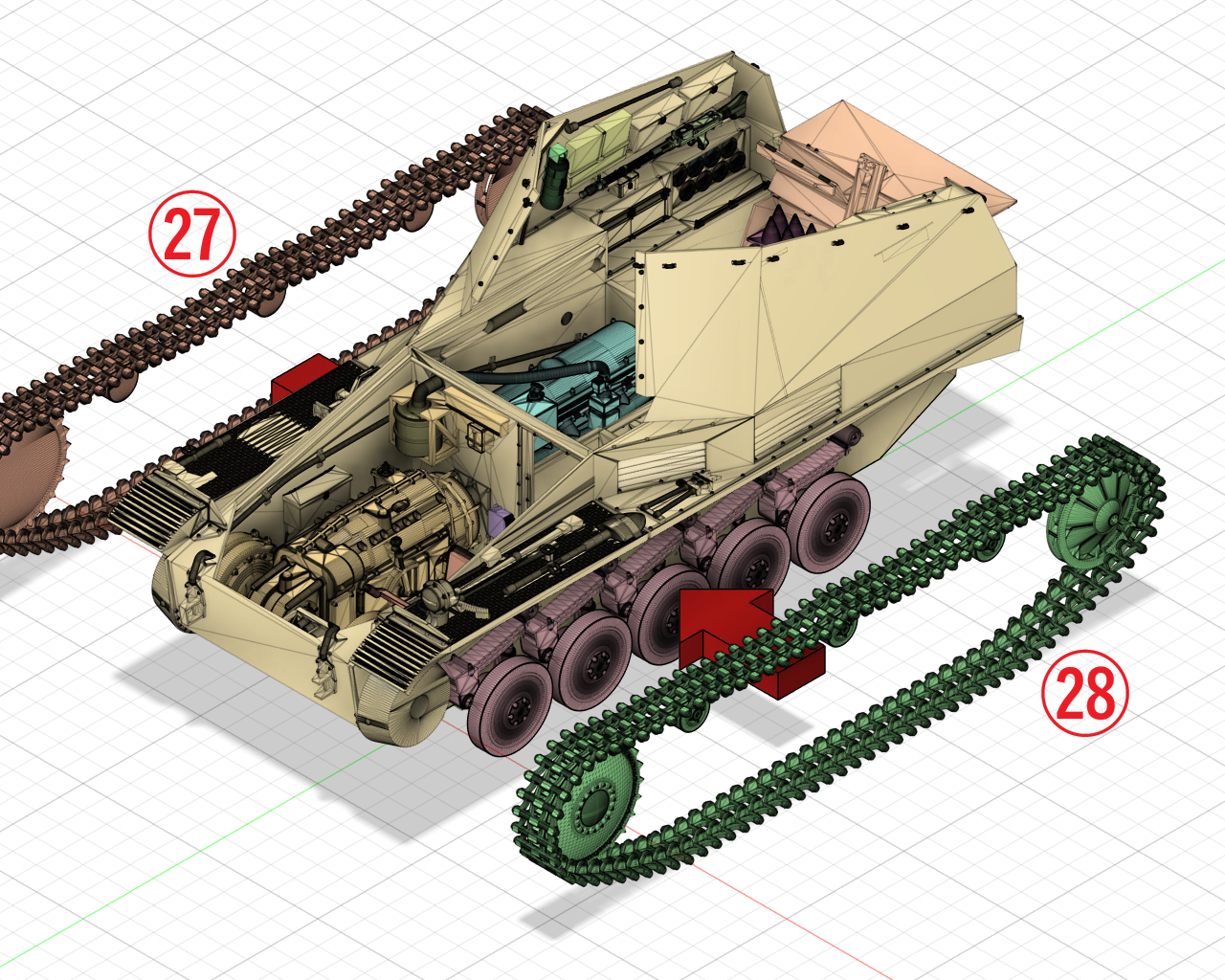

履帯の組立てAssembling the Tracks

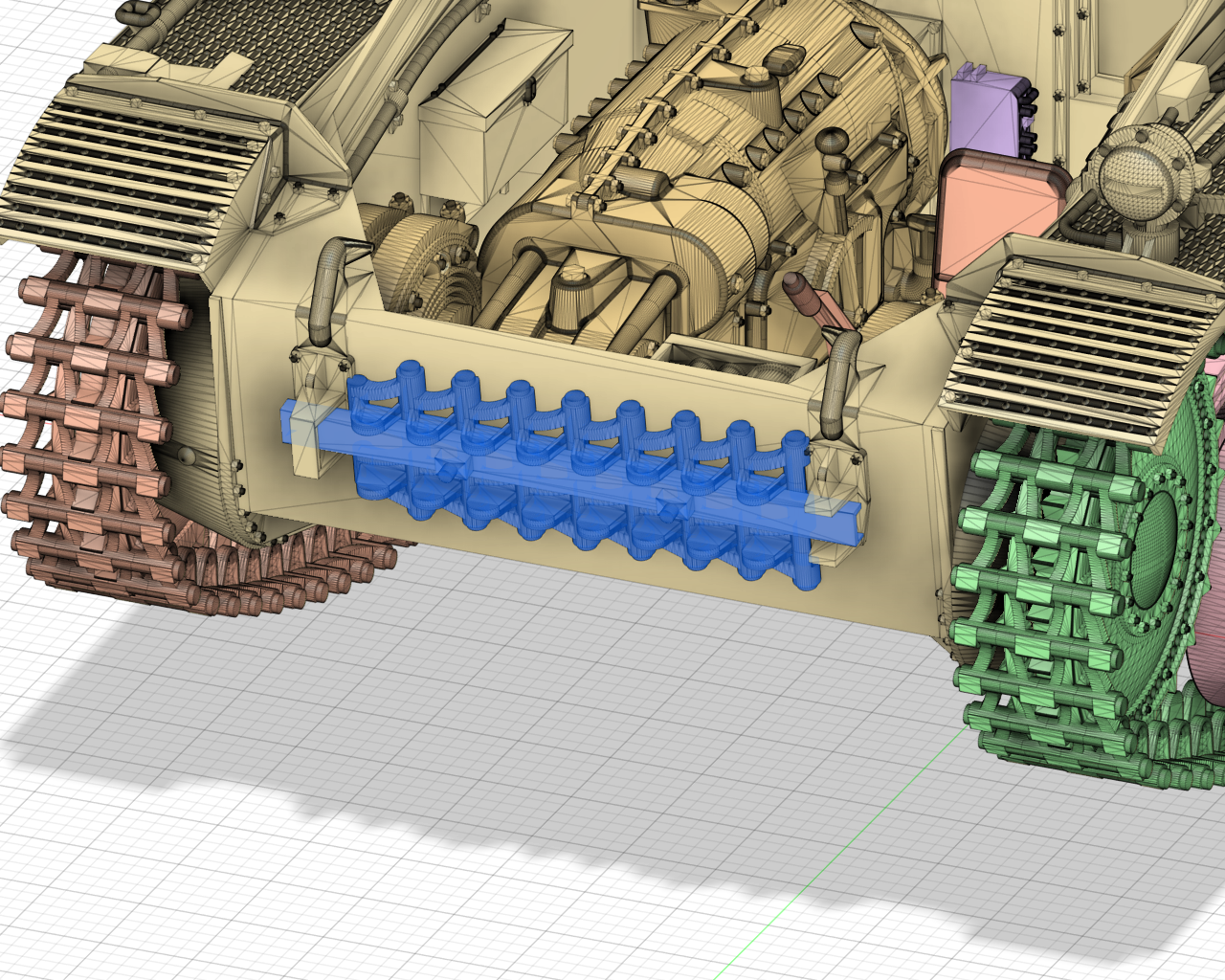

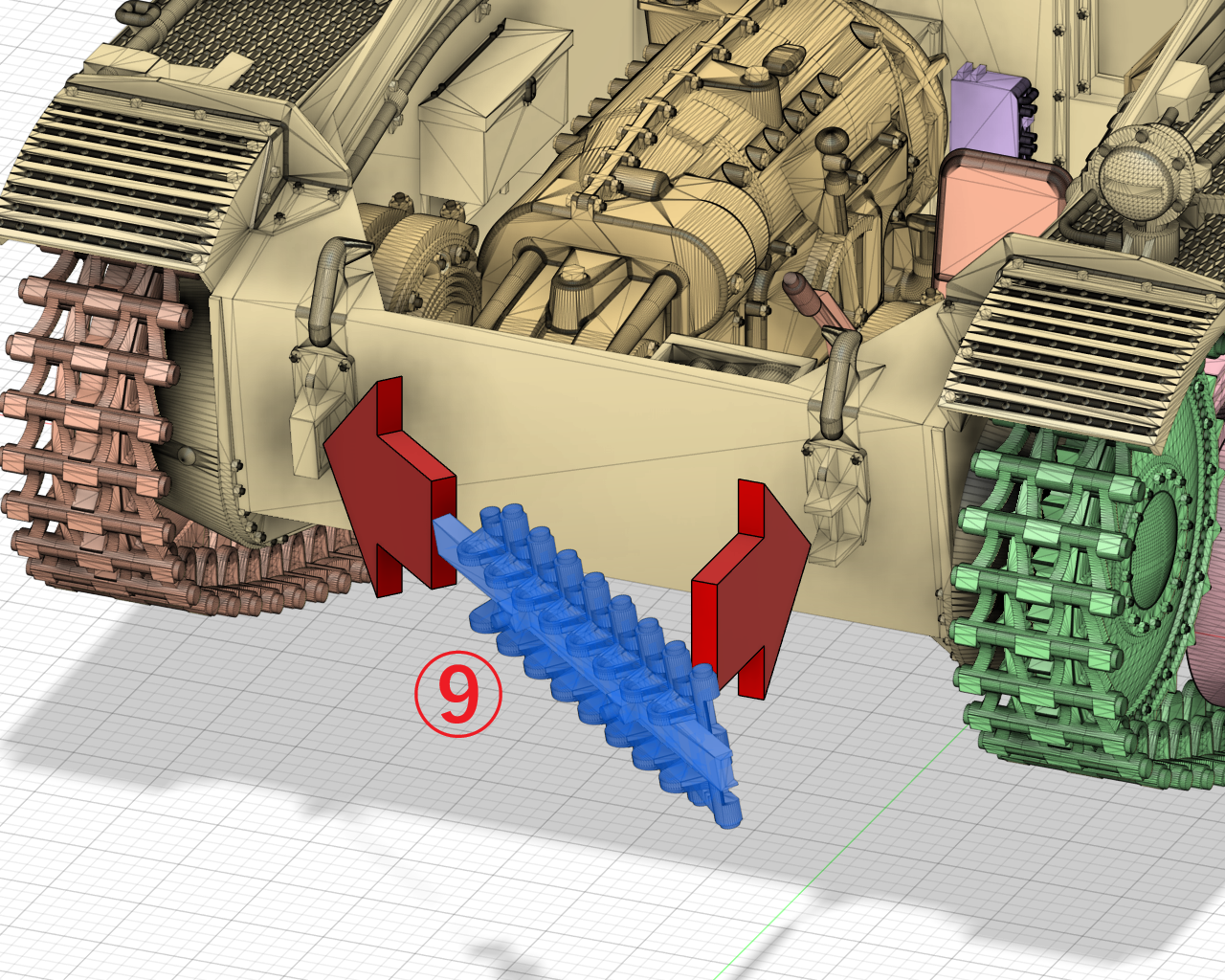

予備履帯の組立てAssembling the Spare Tracks

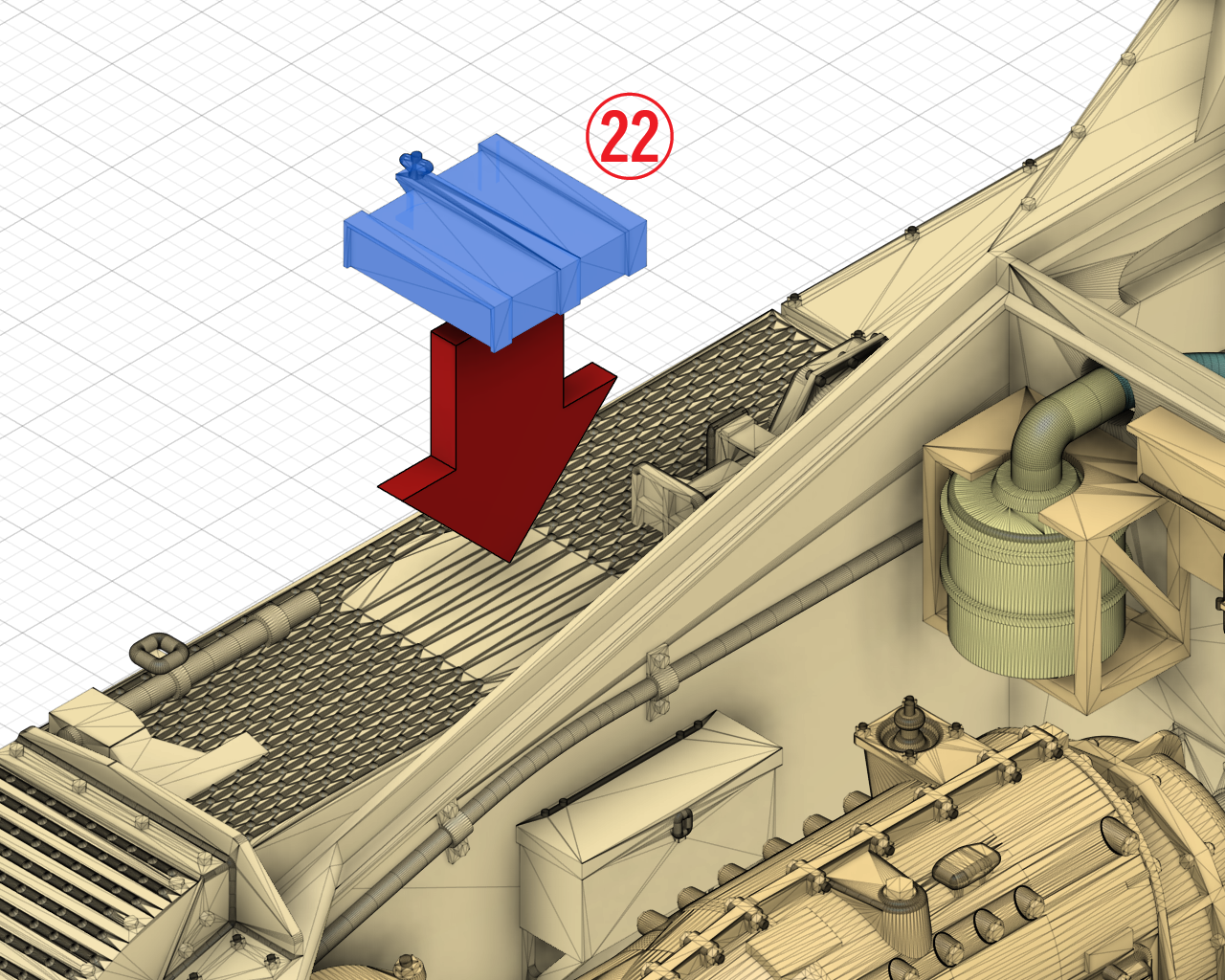

ジャッキ台の組立てAssembling the Jack base

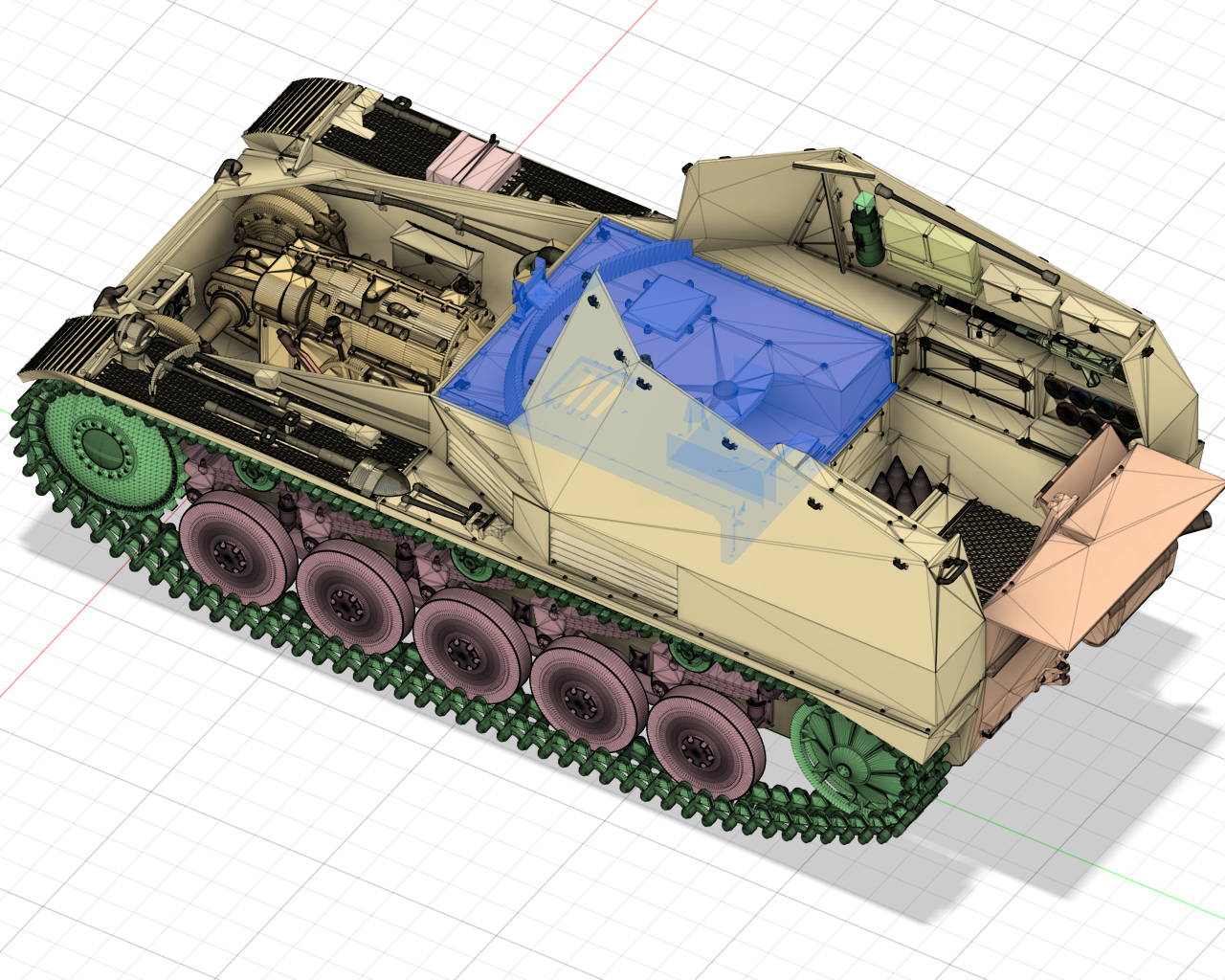

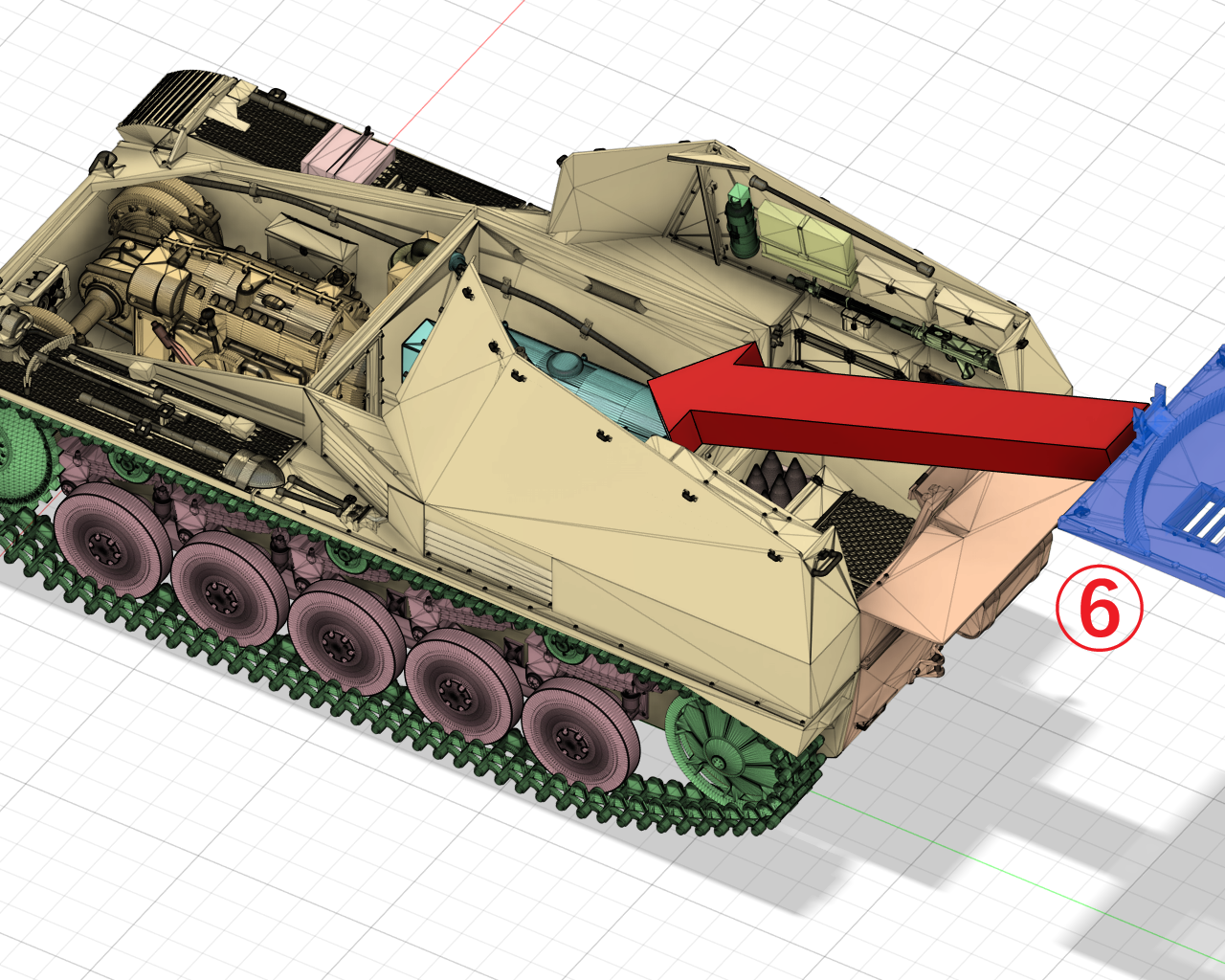

車体上部2の組立てAssembling the Upper part of the body2



接着しません。No adhesives are used.

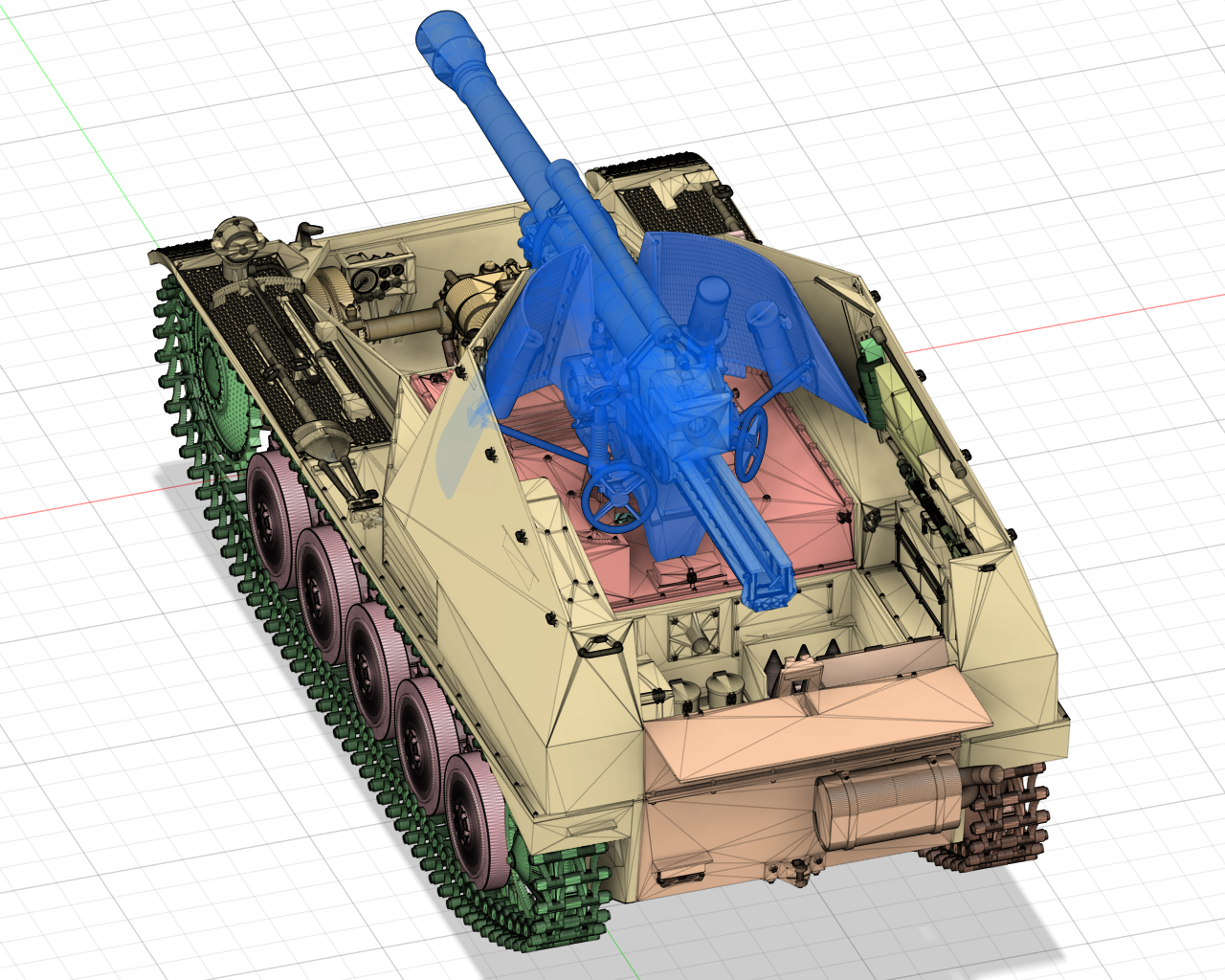

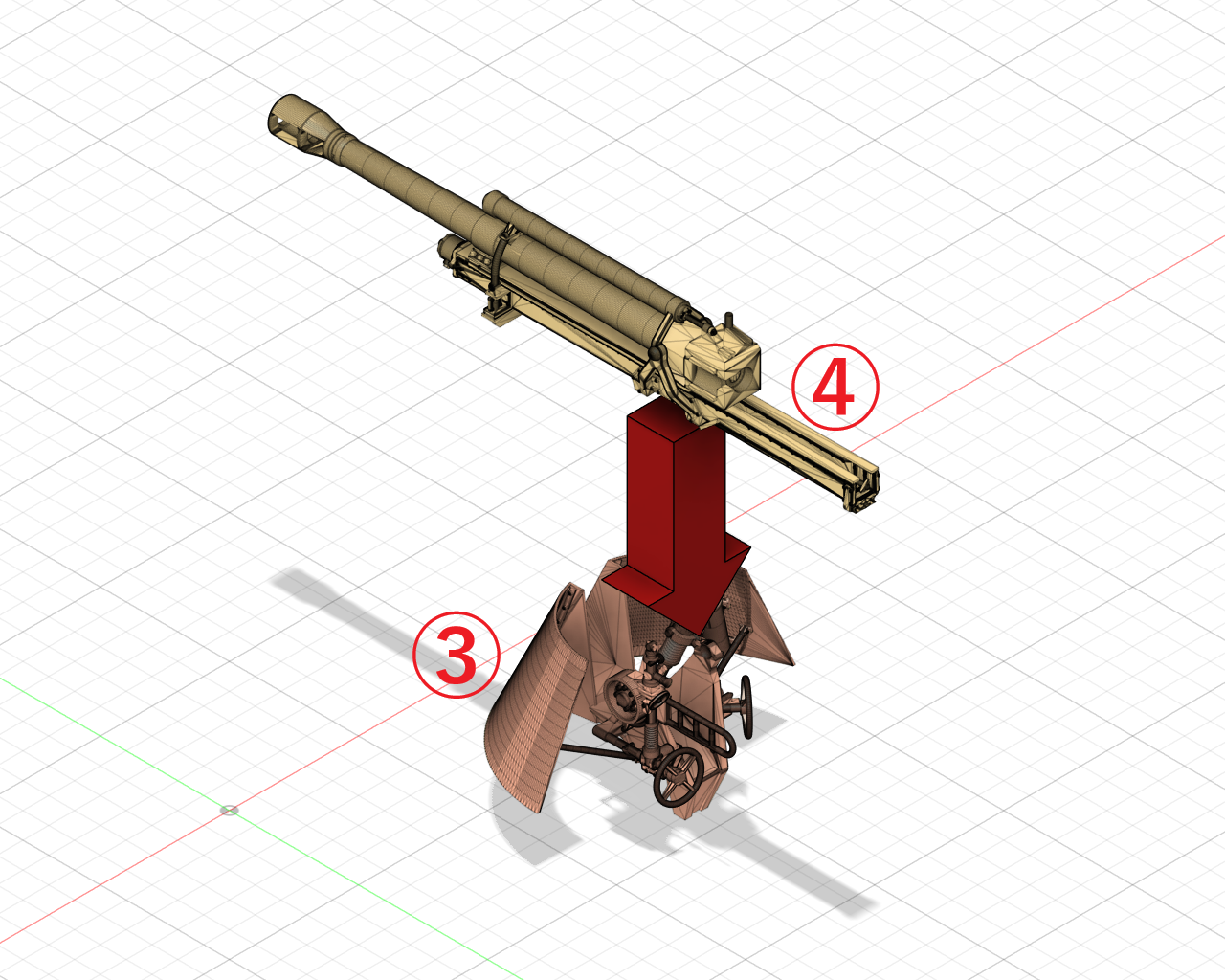

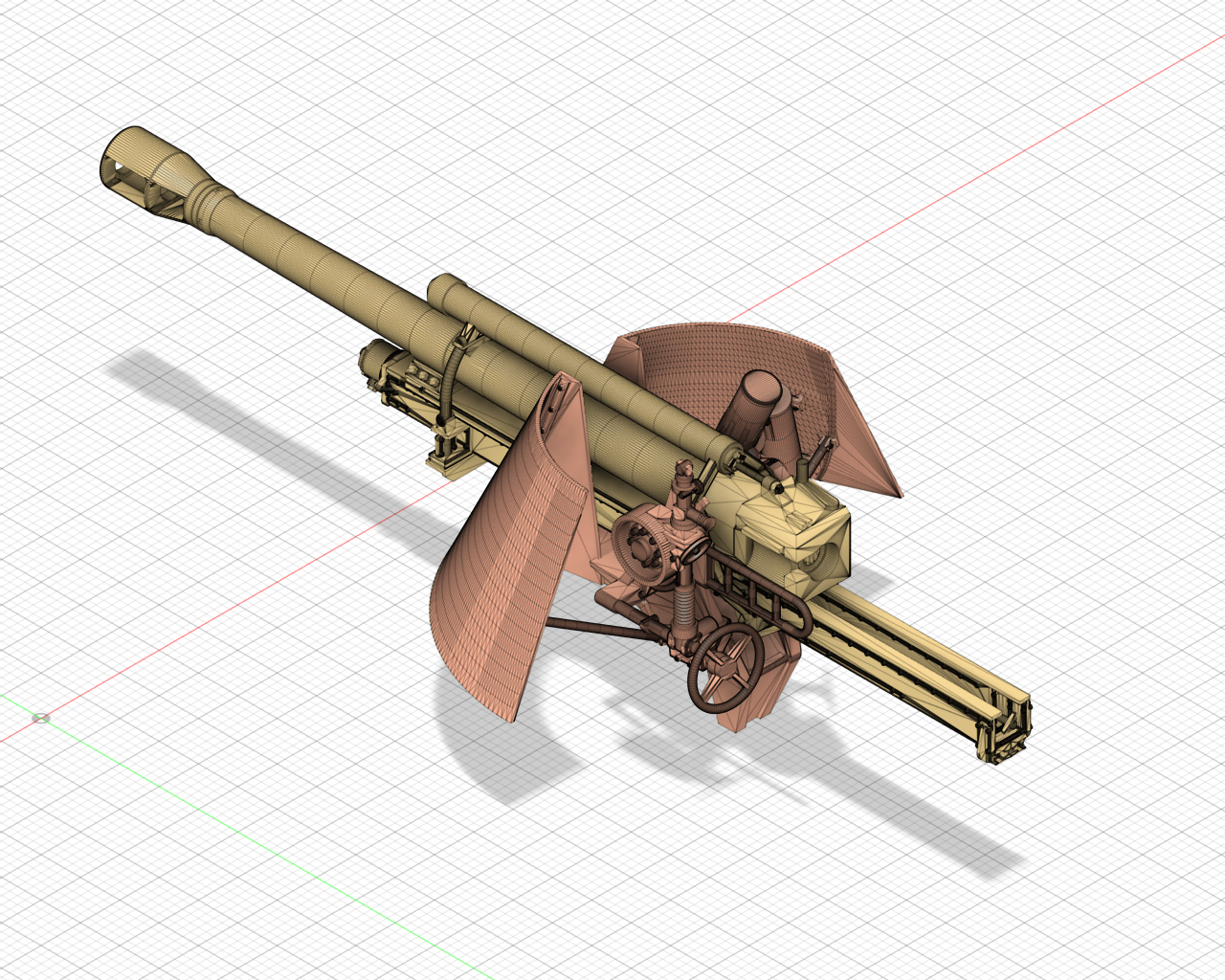

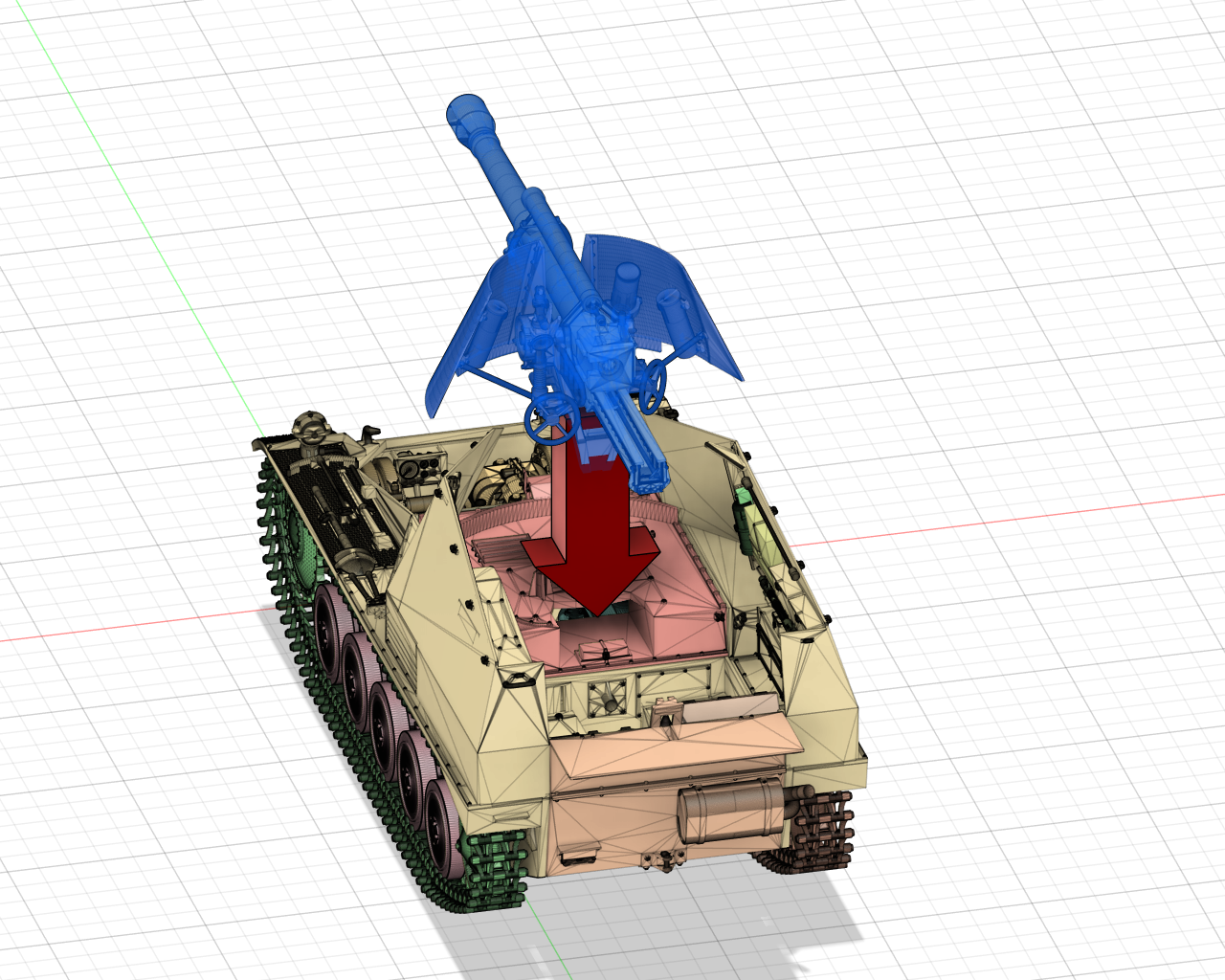

主砲の組立てAssembling the Main gun



接着しません。No adhesives are used.







主砲を車体に差し込むときは、丁寧に作業してください。主砲を左右にずらしながら隙間を活用して、部品が接触して破損しないように丁寧に組み立ててください。
Please be careful when inserting the gun into the hull. Shift the gun left and right to make use of the gaps and assemble carefully to prevent parts from touching and being damaged.

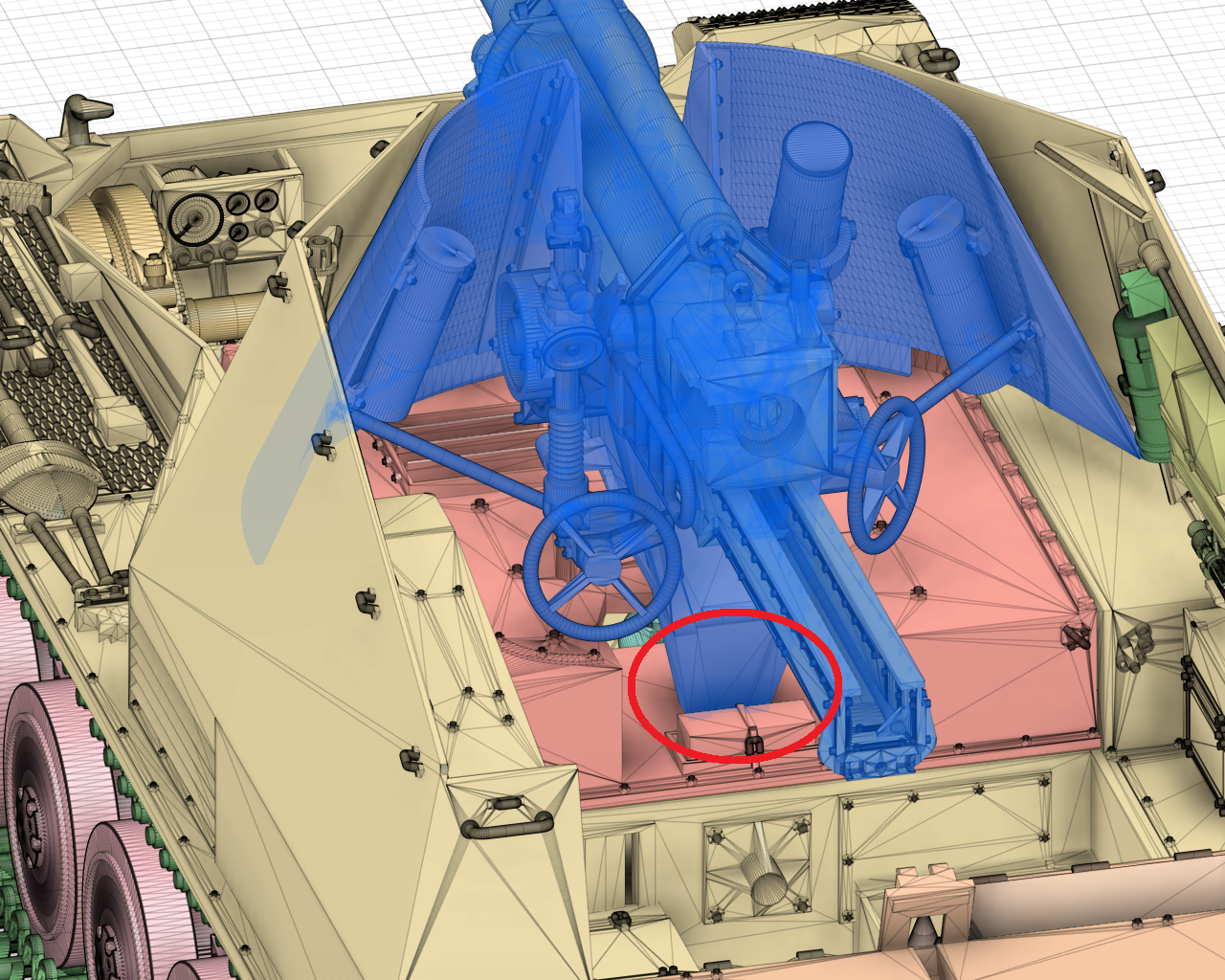

主砲の旋回軸はこの位置にセットされます。
The gun traverse axis is set at this position.





砲座の右側を消火器の奥に差し込んでから、主砲全体を回転させるようにはめ込みます。力は必要ありません。

Insert the right side of the gun mount into the back of the fire extinguisher, then rotate the entire gun to fit it in. No force is required.



1/72 ヴェスペ　主砲の組み込み
かなり知恵の輪
先に右側の防楯を消火器奥に入れるのがポイントです pic.twitter.com/h5uhDVhTdY

— kow (@kow_2002) December 30, 2024

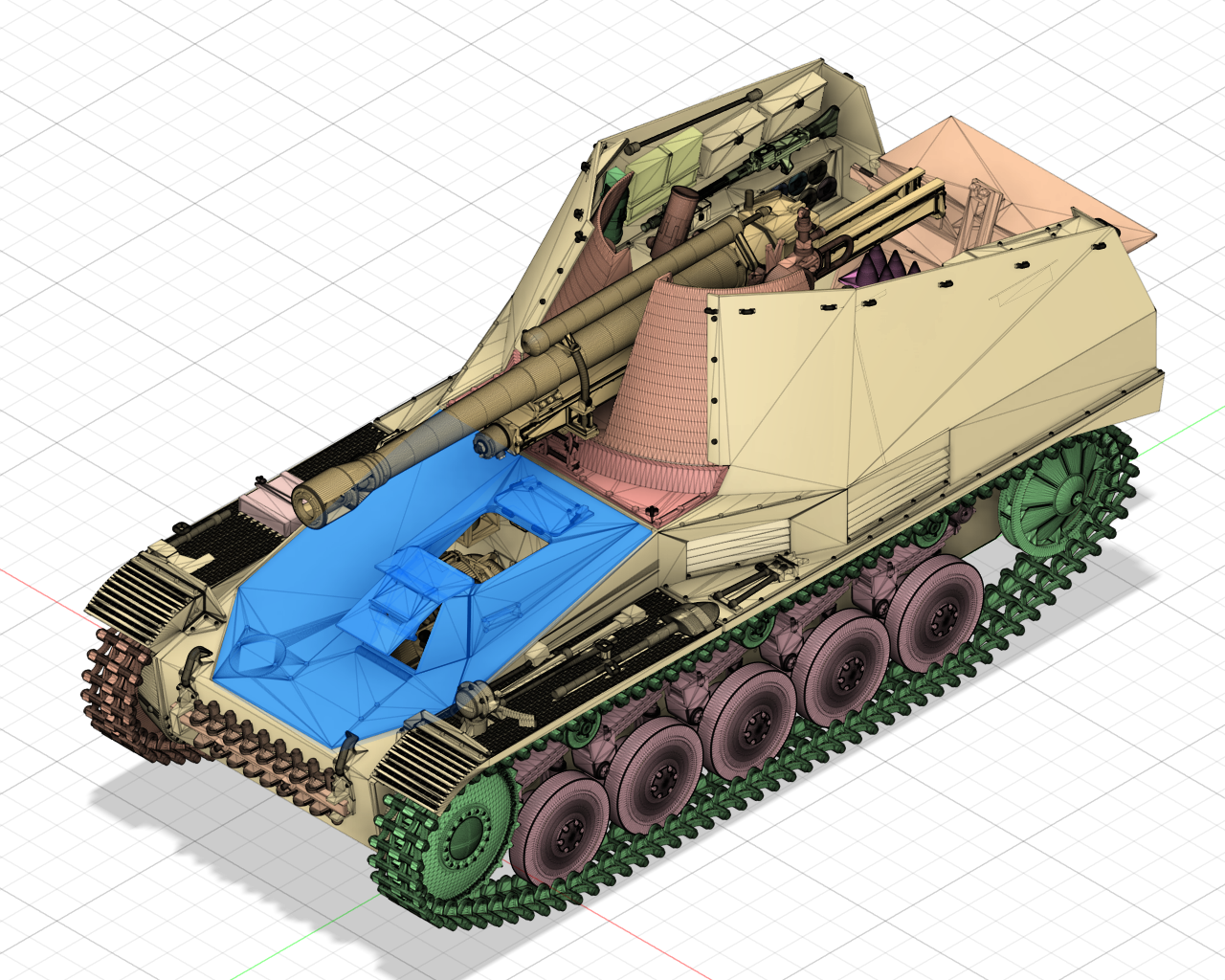

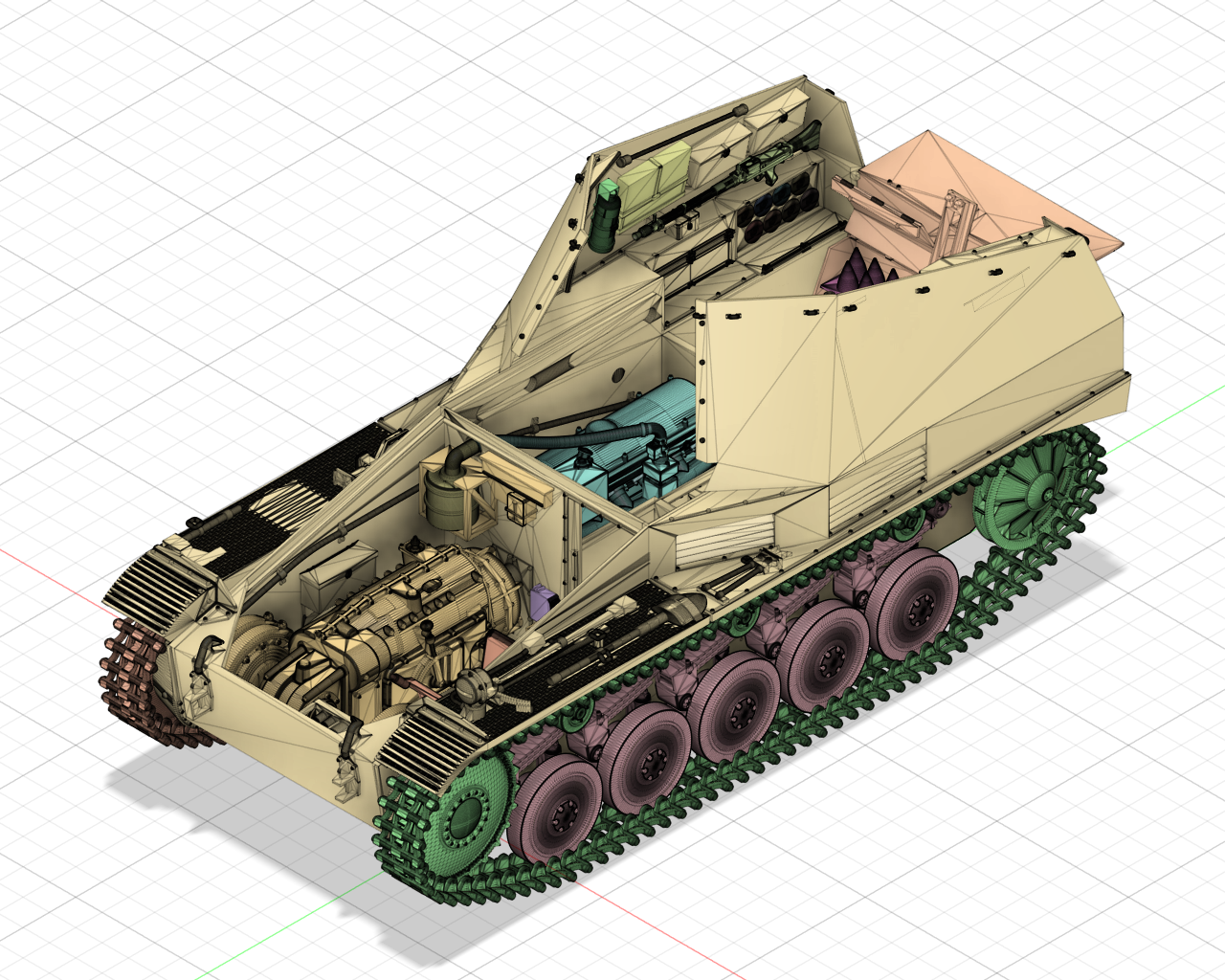

車体上部1の組立てAssembling the Upper part of the body1



接着しません。No adhesives are used.





履帯のサポートの除去方法　Track support removal method



履帯が細いため、1/72に縮小した本キットにおいてとても破損しやすいパーツです。サポートを除去するためにはコツが必要です。



The Hetzer and 38(t) has thin tracks, which are easily damaged in this kit, which has been scaled down to 1/72. There is a trick to removing supports.



履帯パーツの赤い部分を、ニッパーで切り取ります。



Cut off the red part of the track part with a side cutter.







直線部分のサポートを折り曲げるようにしながら履帯から取り外します。工具は使用しません。



Bend the support on the straight part and remove it from the track. No tools are used.







曲線部分のサポートは、ニッパーで切り取ります。



Cut out curved supports with side cutters.





これで履帯のサポートは除去できました。履帯はとても破損しやすいので、細心の注意を払ってください。



The track support has now been removed. The tracks are very fragile, so be very careful.



募集中！

以上で自作野郎工房の開発した3Dプリンタキット「1/72 ヴェスペ フルインテリアキット[3Dプリンタ出力品]」について概要の説明を終わります。



引き続き、1/72のドイツ戦車を中心にフルインテリアキットを開発してまいります。



ぜひ、市販のプラスチックモデルにはないディープな世界をお手に取ってご確認ください。
