1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型 フルインテリアキット(3Dプリンタ)の作り方 How to assemble 1/72 15cm sIG 33/2 (Sf.) auf Jagdpanzer 38(t) Full Interior Kit

ヘッツァー15cm砲搭載型

本ページは、自作野郎工房の開発した3Dプリンタキット「1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型 フルインテリアキット(3Dプリンタ)」について概要をまとめたものです。



3Dプリンタキットは市販のプラスチックモデルと異なり、取り扱いに特徴があります。



本キットを完成させるために必要なポイントについて解説致します。本キットはフルキットであり、3Dプリンタキット特有の難しさがあります。本サイトをよく読んで、慎重に組み立てを行ってください。



This page outlines the 3D printer kit "1/72 15cm sIG 33/2 (Sf.) auf Jagdpanzer 38(t) Full Interior Kit (3D Printer)" developed by the self-made bastard studio.



Unlike commercially available plastic models, 3D printer kits are unique in handling.



We will explain the points necessary to complete this kit. This kit is a full kit and has difficulties unique to 3D printer kits. Please read this site carefully and assemble the kit carefully.



ヘッツァー15cm砲搭載型



販売サイト Sales site

ヤフーオークション Yahoo auction



Amamzon Japan



eBay



製品概要 Product Summary

1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型

  • 1/72スケールのWW2ドイツ軍戦闘車両 ヘッツァー15cm sIG 33/2 (Sf.)搭載型のフルインテリアキットです。
  • 本キットはフルキットです。他社製のベースキットは不要です。
  • エンジンルーム、トランスミッション、主砲、無線機などがリアルに再現されています。
  • 塗装の容易さ、リアルさを追求するためパーツ分割がなされています。
  • 本キットは上級者向けです。3Dプリンタキットをすでに作成した経験がある方を対象としています。できる限り、弊社の他製品で3Dプリンタキットに慣れて頂いてから、本キットをご購入されることをお勧めいたします。
  • This is a full interior kit of the WW2 German combat vehicle 15cm sIG 33/2 (Sf.) auf Jagdpanzer 38(t) in 1/72 scale.
  • This kit is a full kit. No other company's base kit is required.
  • Engine compartment, transmission, main gun, radio, etc. are realistically reproduced.
  • Parts are divided for easy painting and realism.
  • This kit is intended for advanced users who already have experience with 3D printer kits. We recommend that you get used to 3D printer kits by using our other products before purchasing this kit.

特徴 Features

  • 3Dプリンタ初心者の方のために、練習用として小さな部品、壊れやすい部品は計2セット同梱しています(練習用のパーツはサポートが割れている等のB級品が梱包されている場合があります)。
  • 底面には3Dプリンタ特有のサポートが多数あるため丁寧な作業が必要です。また、レジンは一般のプラモデルの素材と比較し欠けやすいため、サポートの除去は薄刃ニッパー等で丁寧な除去が必要となります。
  • モノクロ8Kの高解像度3Dプリンタに、有名メーカーの水洗いレジンを使用して出力しています。
  • 丁寧に専用機材を使用しきちんと2次硬化を行っています。3Dプリンタ製品にありがちなべたつき等はありません。
  • For beginners of 3D printers, a total of 2 sets of small parts and fragile parts for practice are included (Practice parts are packed with B-class products such as broken supports. There may be).
  • There are many 3D printer-specific supports on the bottom, so careful work is required. In addition, since resin is more easily chipped than general plastic model materials, it is necessary to carefully remove the support with a thin blade nipper or the like.
  • A monochrome 8K high-resolution 3D printer is output using a water-washing resin from a well-known manufacturer.
  • We carefully use special equipment to perform secondary curing properly. There is no stickiness that is typical of 3D printer products.



    ヘッツァー15cm砲搭載型



    注意事項 important points

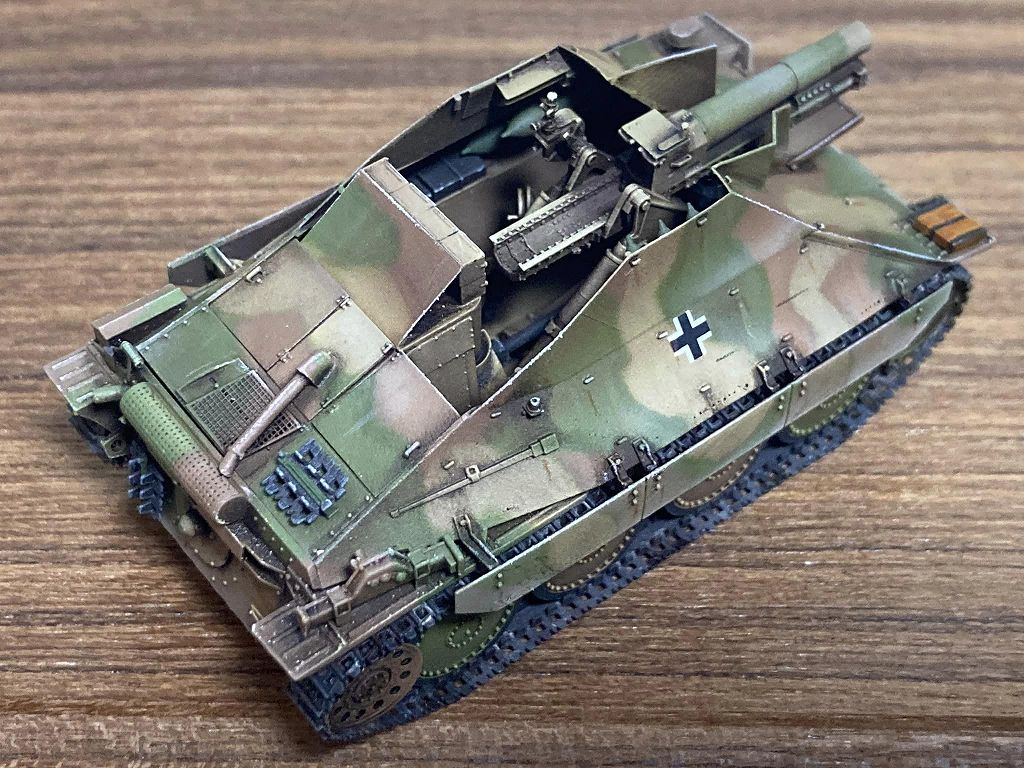

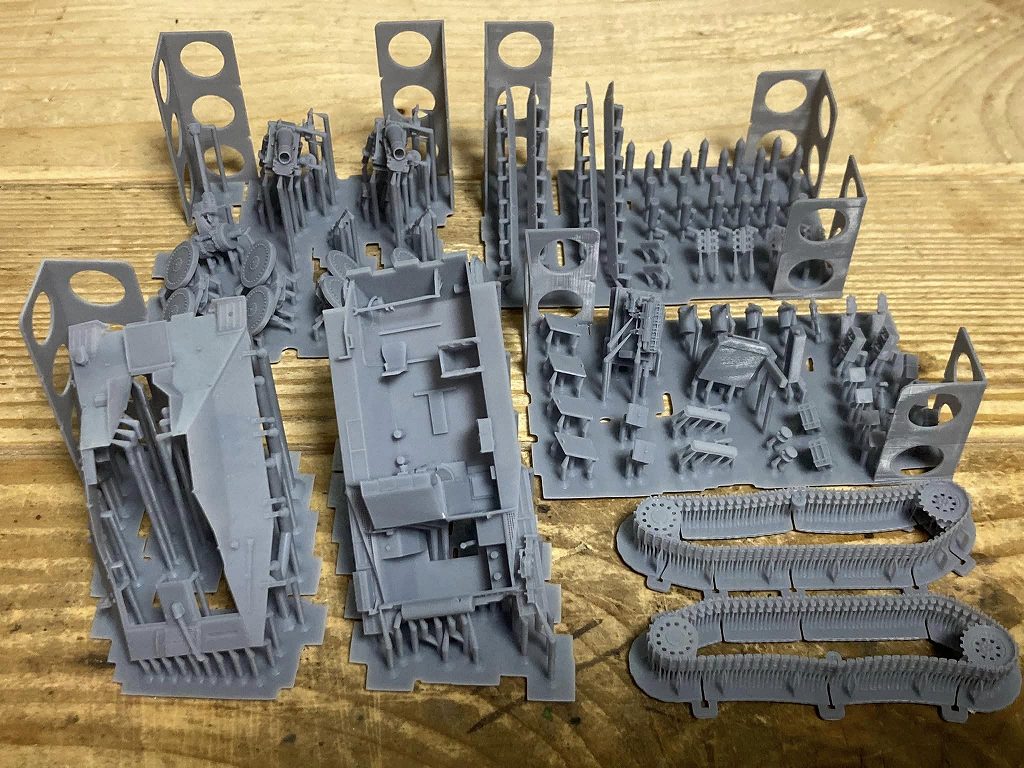

    • このキットに含まれるのは以下の写真にあるパーツです。
    • 本キットは3Dプリンタキットであるため、3Dプリンタによる出力で避けられない細かな段差・ゆがみがある程度発生します。その状態は商品写真でご確認ください。
    • 塗装されているものは作例です。
    • This kit includes the parts shown in the picture below.
    • Since this kit is a 3D printer kit, there will be some small steps and distortions that cannot be avoided when outputting with a 3D printer. Please check the product photo for the condition.
    • The painted one is an example.



      ヘッツァー15cm砲搭載型


3Dプリンタキットの基礎について

ヘッツァー15cm砲搭載型

3Dプリンタキットは市販のプラスチックモデルと異なる素材・製法で作成されています。



3Dプリンタキットの特徴や注意事項は以下にまとめてありますので、そちらをご覧ください。



The 3D printer kit is made with a different material and manufacturing method from the commercially available plastic model.



Please refer to the following for the features and precautions of the 3D printer kit.



ポイント1 3Dプリンタキットについて Point 1 About 3D printer kit
ポイント2 パーツの切り出し Point 2 How to cut out parts


パーツ構成 Parts composition

ヘッツァー15cm砲搭載型

1/72 ヘッツァー フルインテリアキット [3Dプリンタ出力品]のパーツ構成を解説します。いくつかのパーツは、壊してしまったときのために予備が入っています(梱包ミスではありません)。



I will explain the parts composition of the 1/72 Hetzer Full Interior Kit [3D printer output product]. Some parts have spares in case they break (not a packaging mistake).

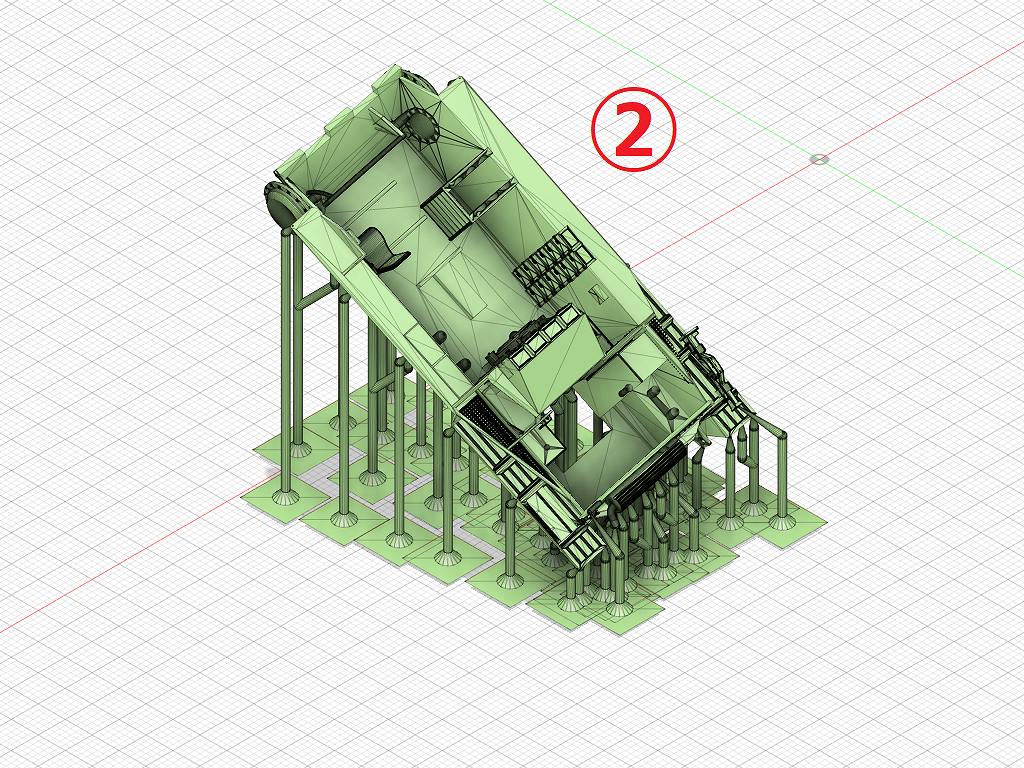

1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型

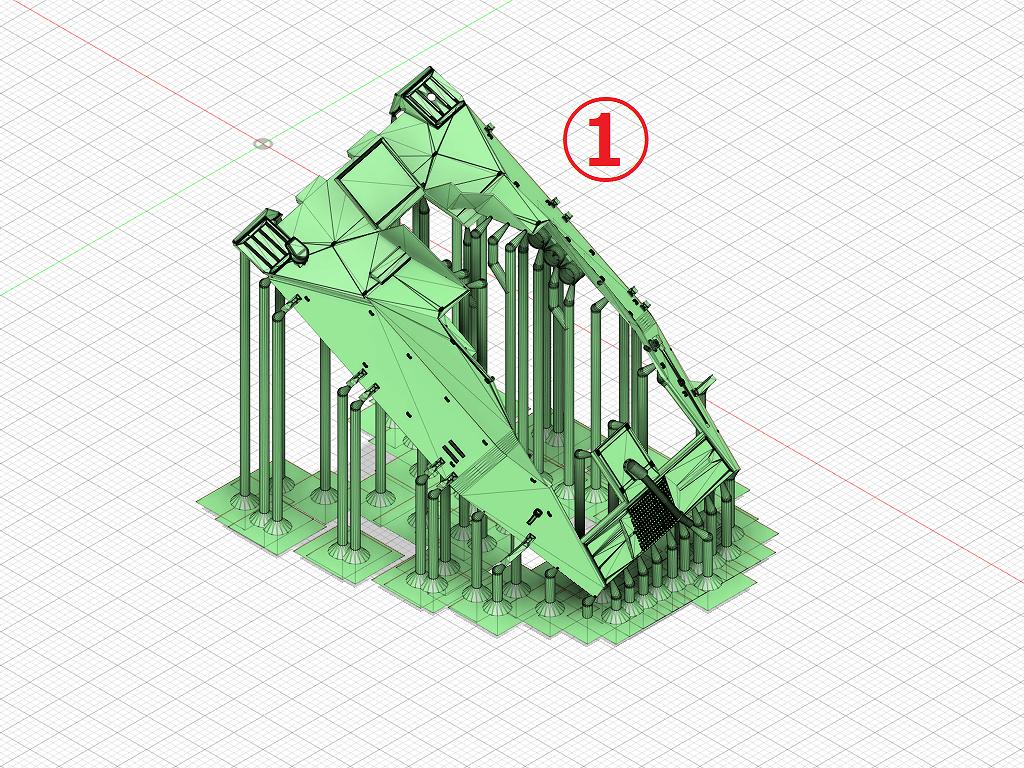

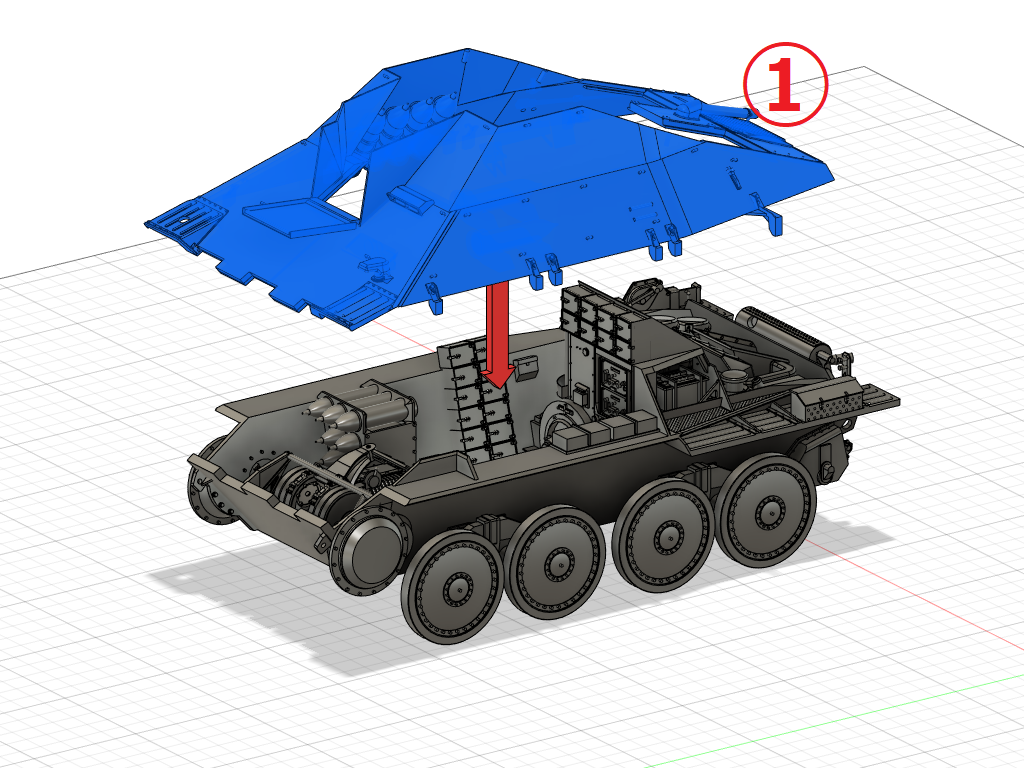

1:車体装甲 Armor



1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型



2:車体 Body



1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型



3:転輪 wheels
4:ドライブシャフト Drive shaft
5:主砲 Main gun
6:MG34(Bonus parts)



1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型

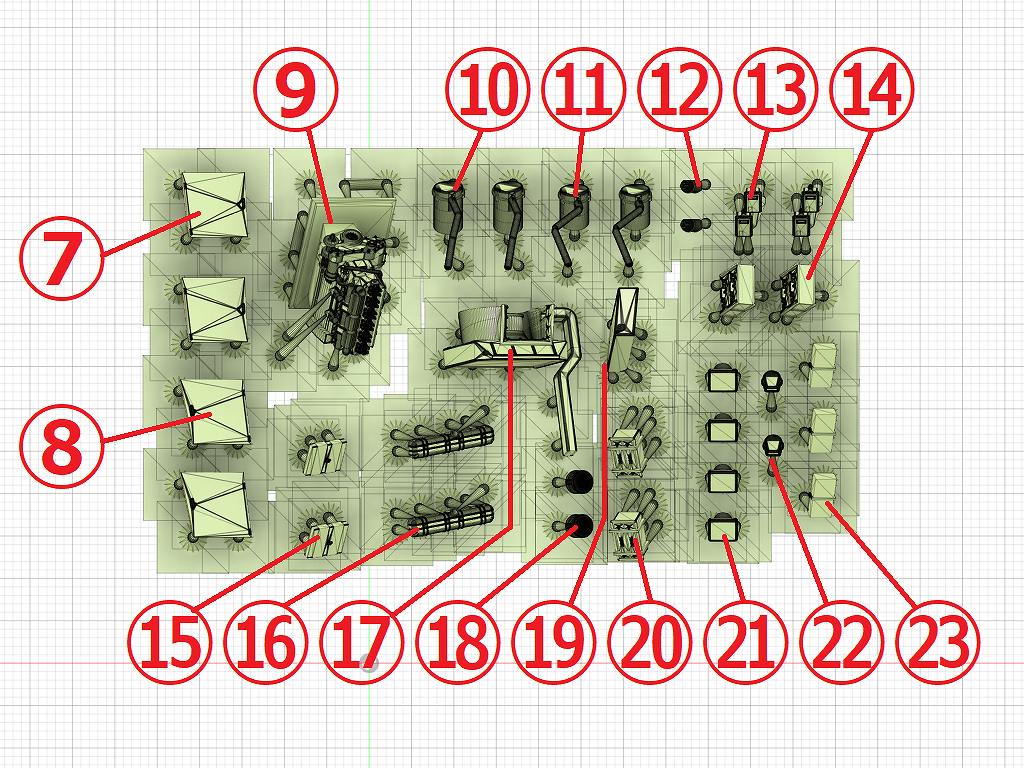

7:エンジンルームパネル(左) Engine compartment panel (left)
8:エンジンルームパネル(右) Engine compartment panel (right)

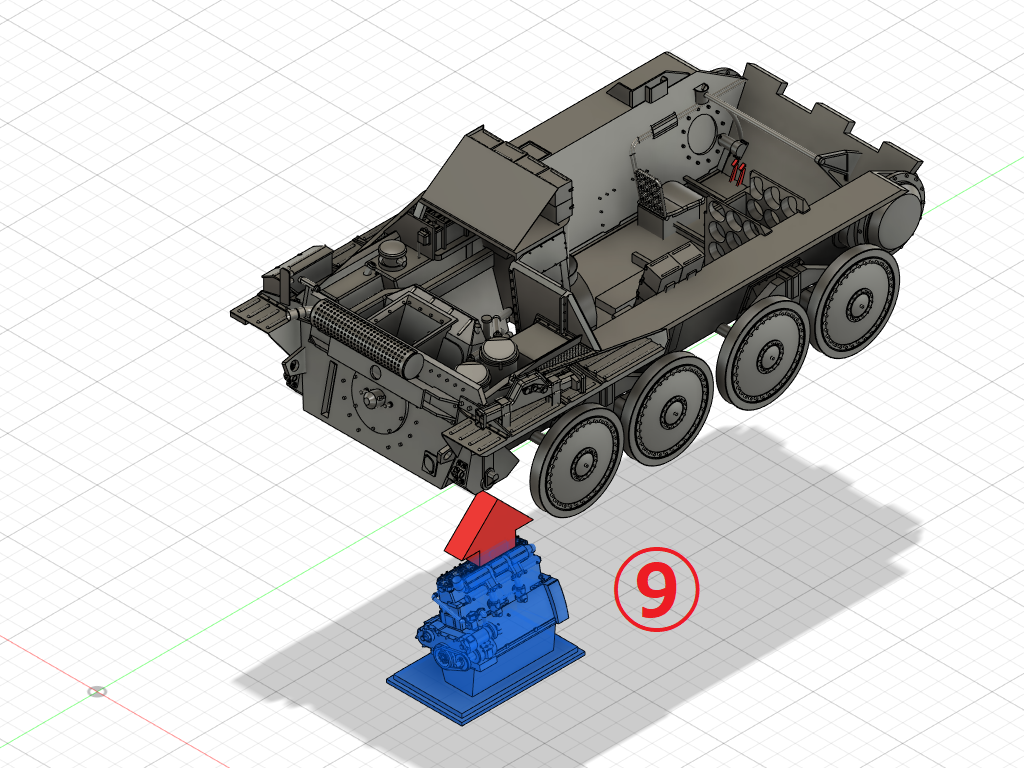

9:エンジン Engine

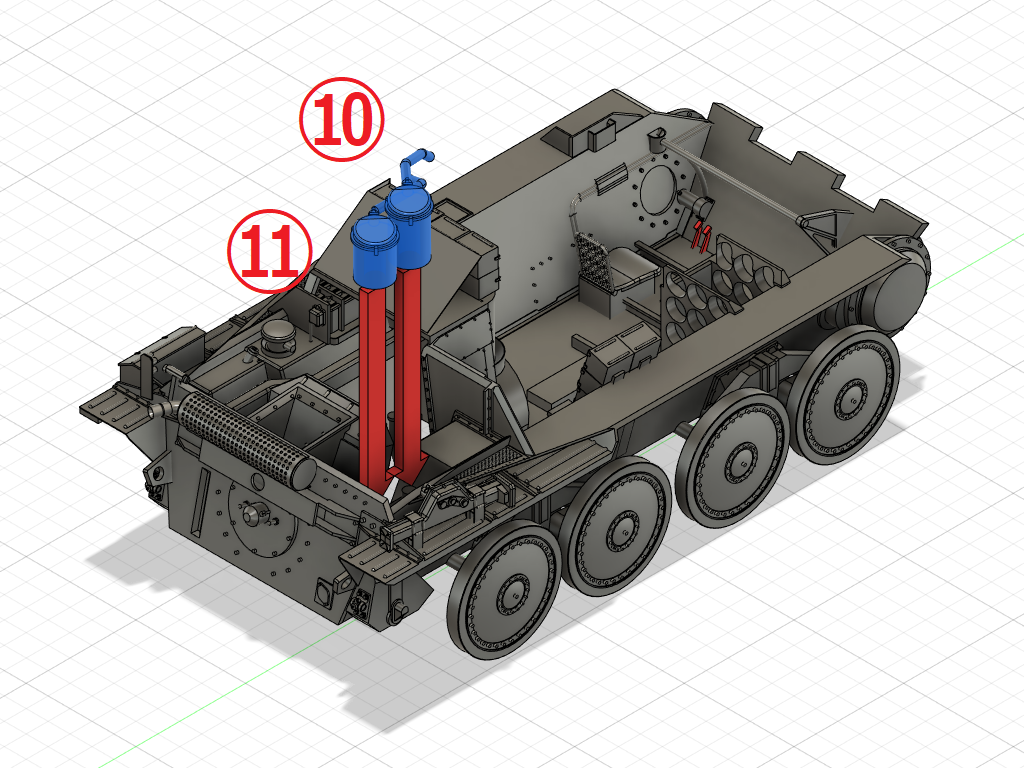

10:エアクリーナーボックス(前) Air cleaner box (front)
11:エアクリーナーボックス(後) Air cleaner box (rear)
12:消火器 Fire extinguisher
13:変圧器 Transformer
14:無線機 Radio equipment
15:ジャッキ台 Jack base
16:シリンダヘッドカバー Cylinder head cover
17:ラジエター Radiator

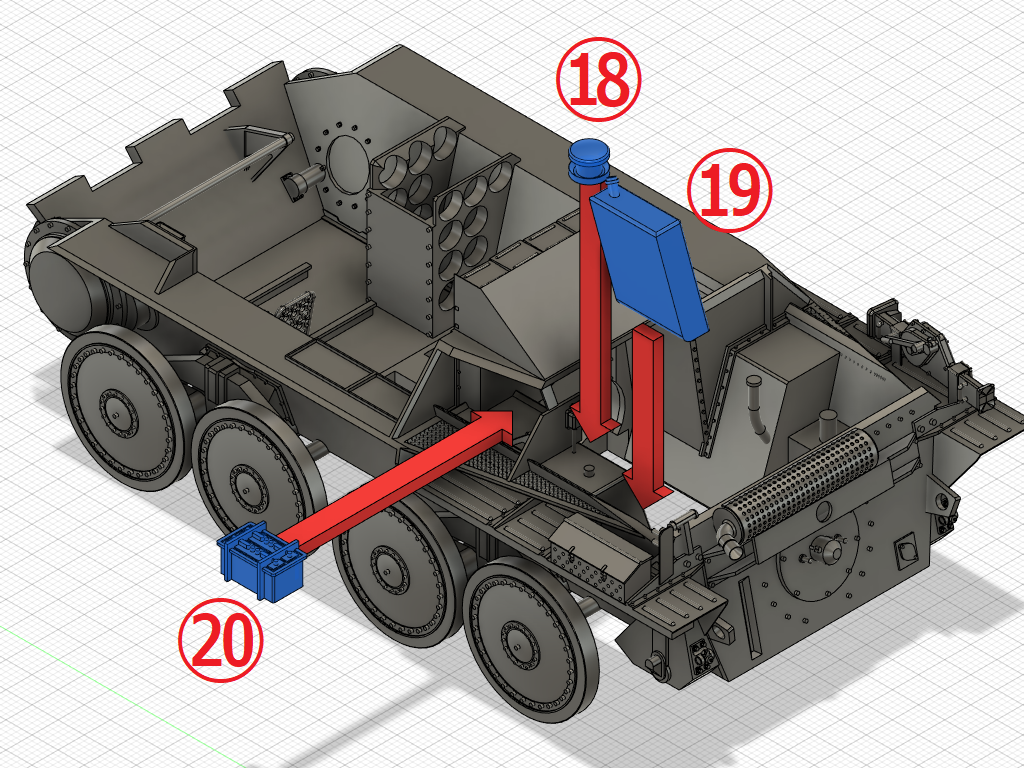

18:給油口 Fuel port
19:燃料タンク Fuel tank
20:バッテリー Battery
21:椅子 Chair
22:ライト lamp (parts for repair in case of damage)
23:箱 Box



1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型

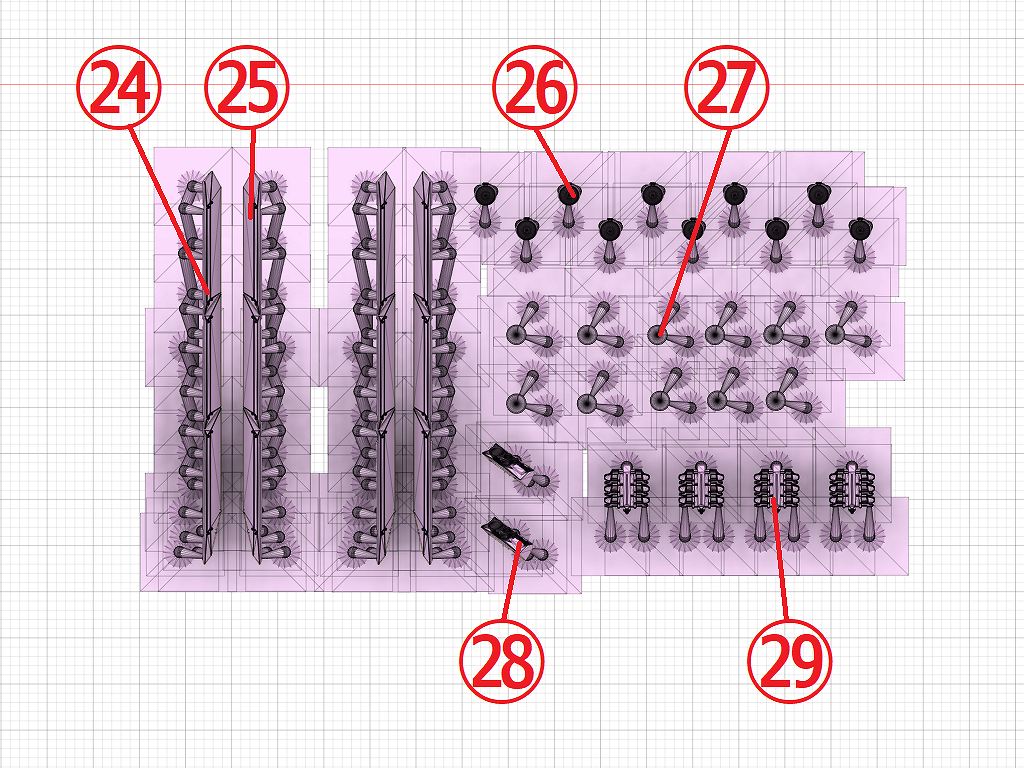

24:シェルツェン(左) Side skirt(left)
25:シェルツェン(右) Side skirt(right)

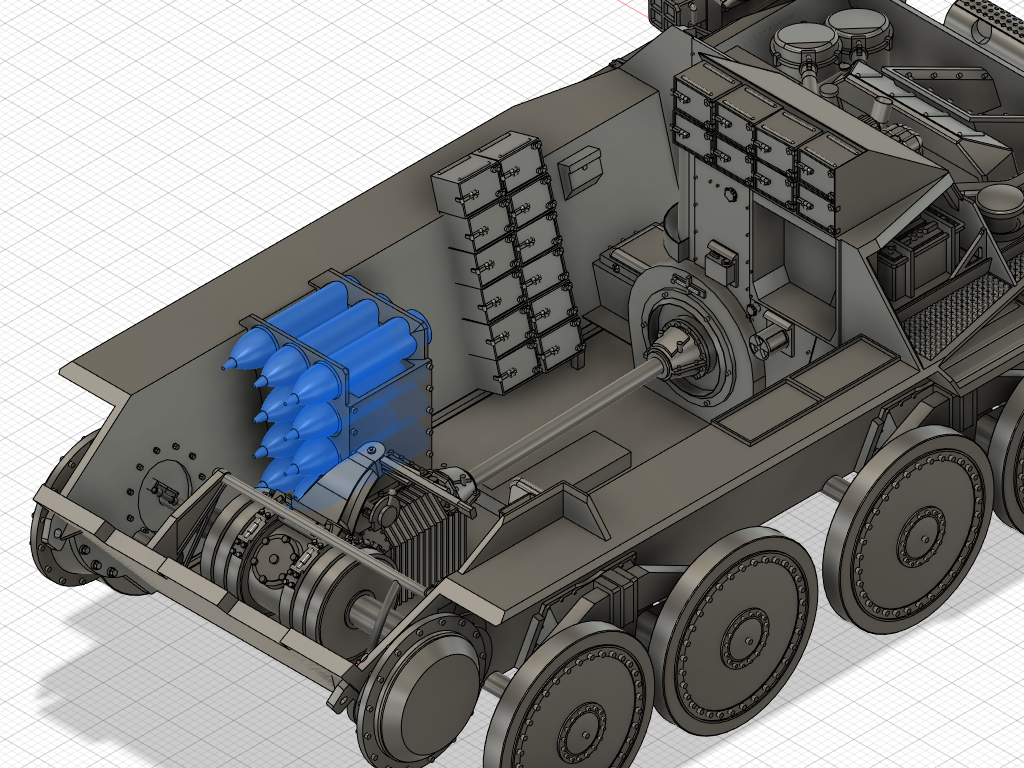

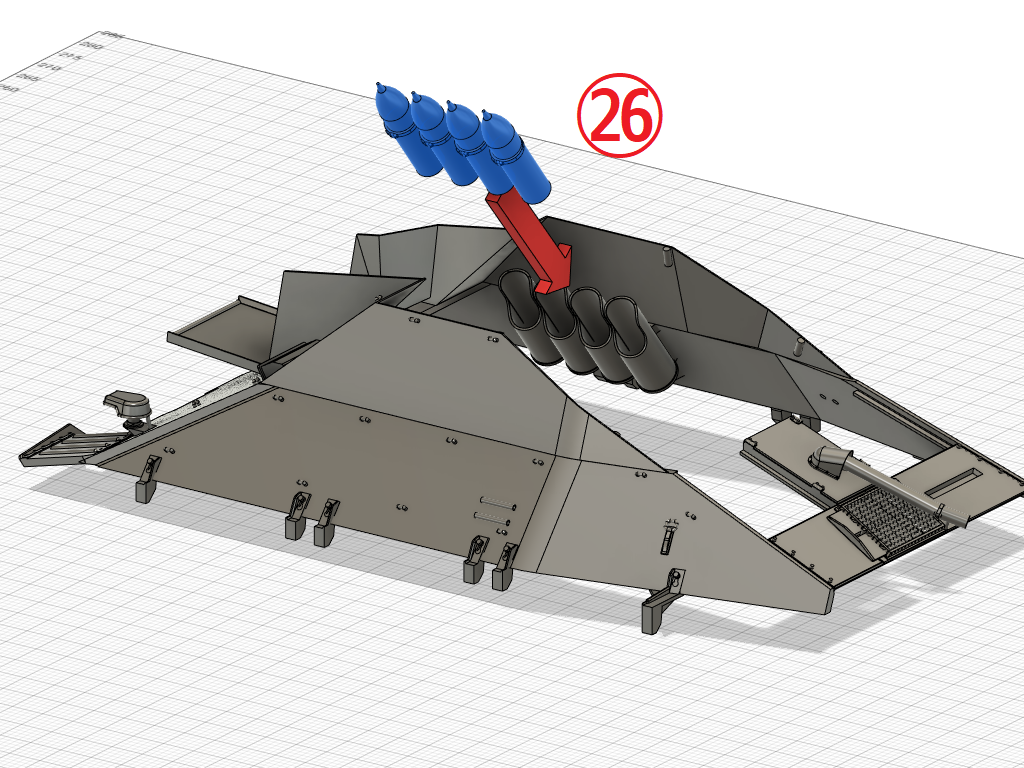

26:砲弾1 Shells 1
27:砲弾2 Shells 2
28:操縦手計器 operator console
29:予備履帯 Spare Tracks



1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型

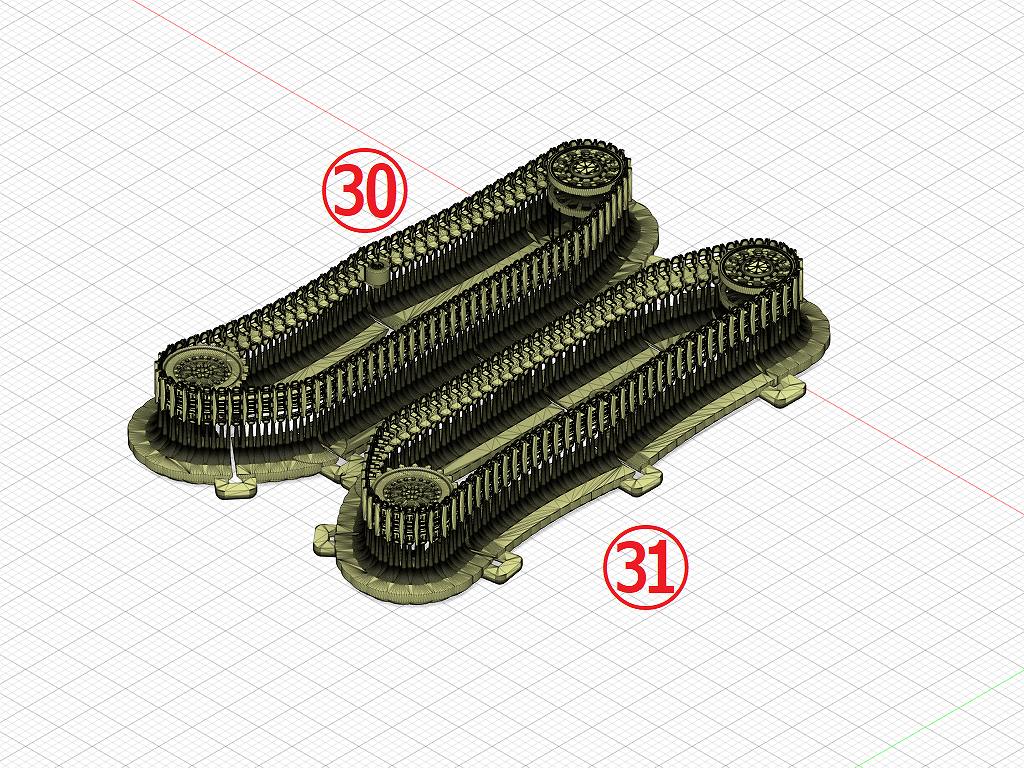

30:履帯(左) Tracks(leftt)
31:履帯(右) Tracks(right)


組立(Painting and assembly)

それぞれのパーツを、組み立てる前に全て塗装します。その後、各パーツを組み立てます。



素材がレジンであるため、事前にサフェーサーを塗布することをお勧めします。
Since the material is resin, it is recommended to apply the surfacer in advance.



以下の画像をクリックすると、大きな画像を開くことができます。
You can open a larger image by clicking on the image.

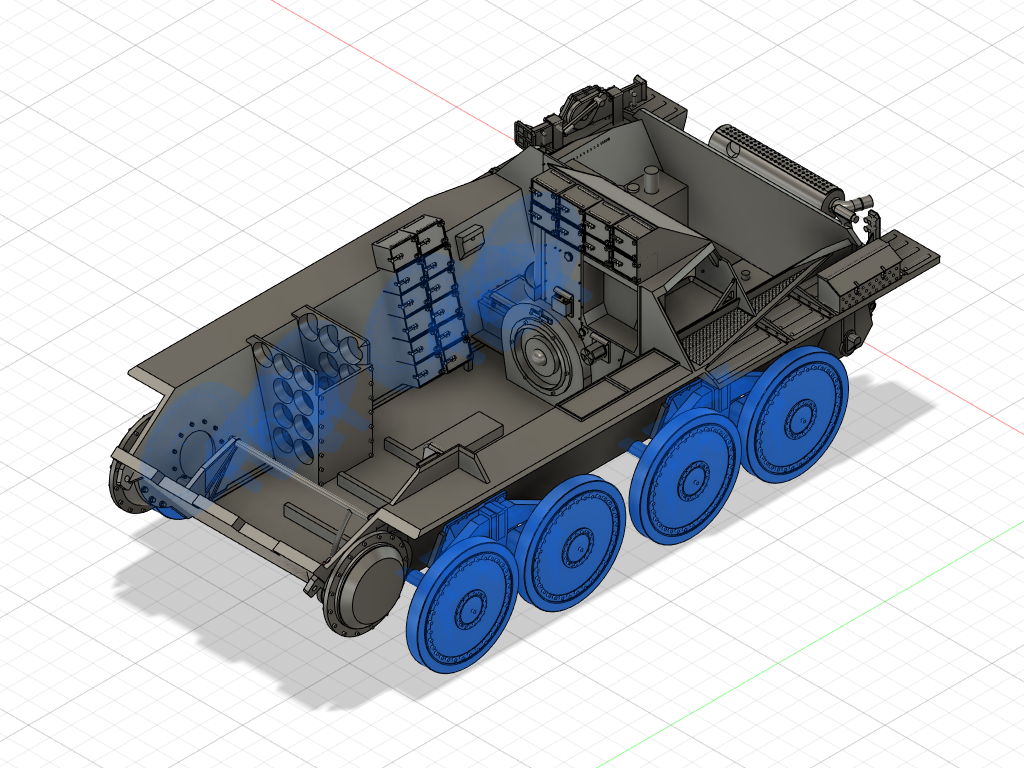

転輪の組立て Assembling the wheels



1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型



1/72 ヘッツァー15cm sIG 33/2 (Sf.)搭載型

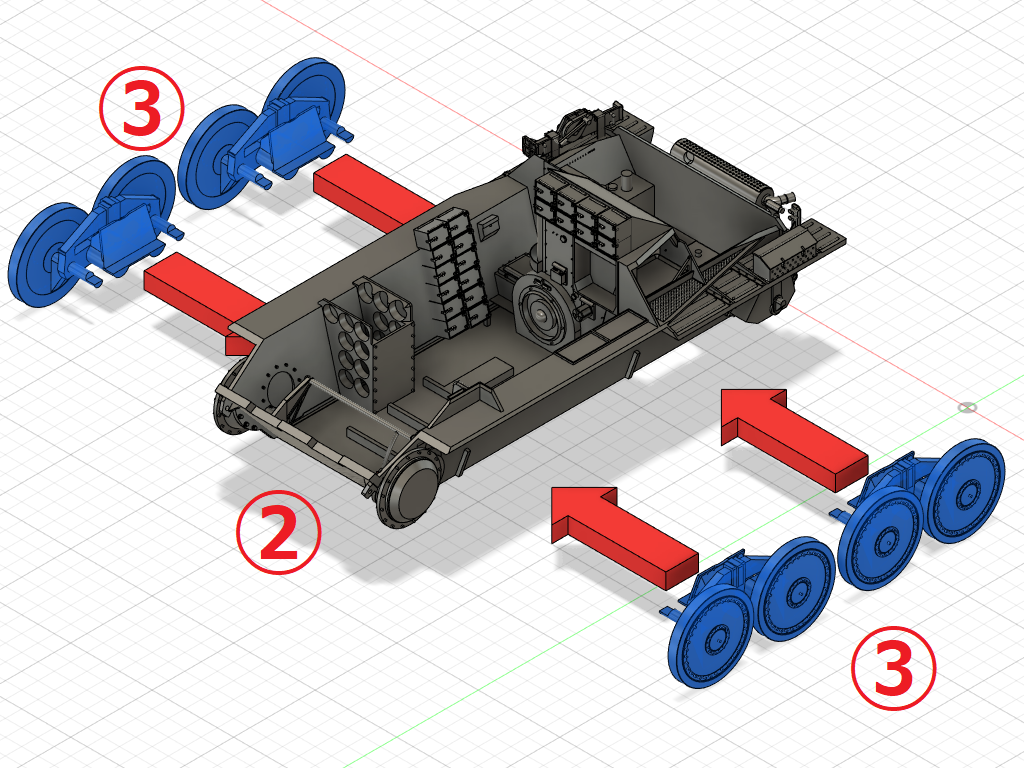

転輪は車体のガイド(赤い部分)に合わせて接着します。The wheels are glued in line with the guides (red part) on the body.



1/72 Hetzer



1/72 Hetzer

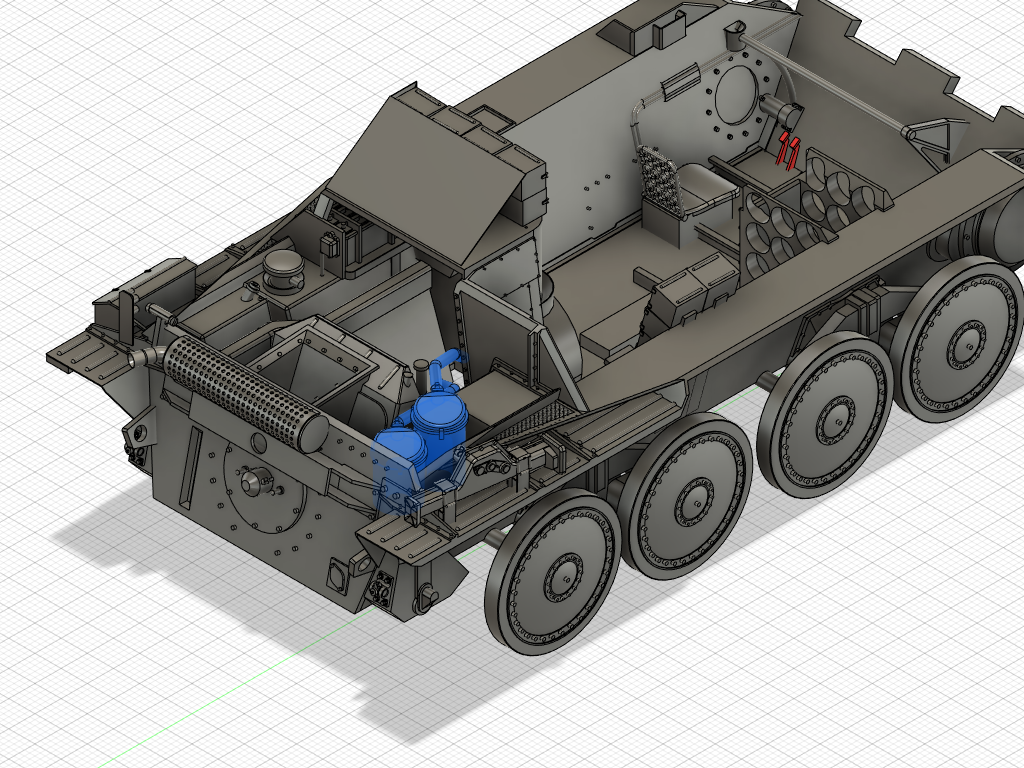

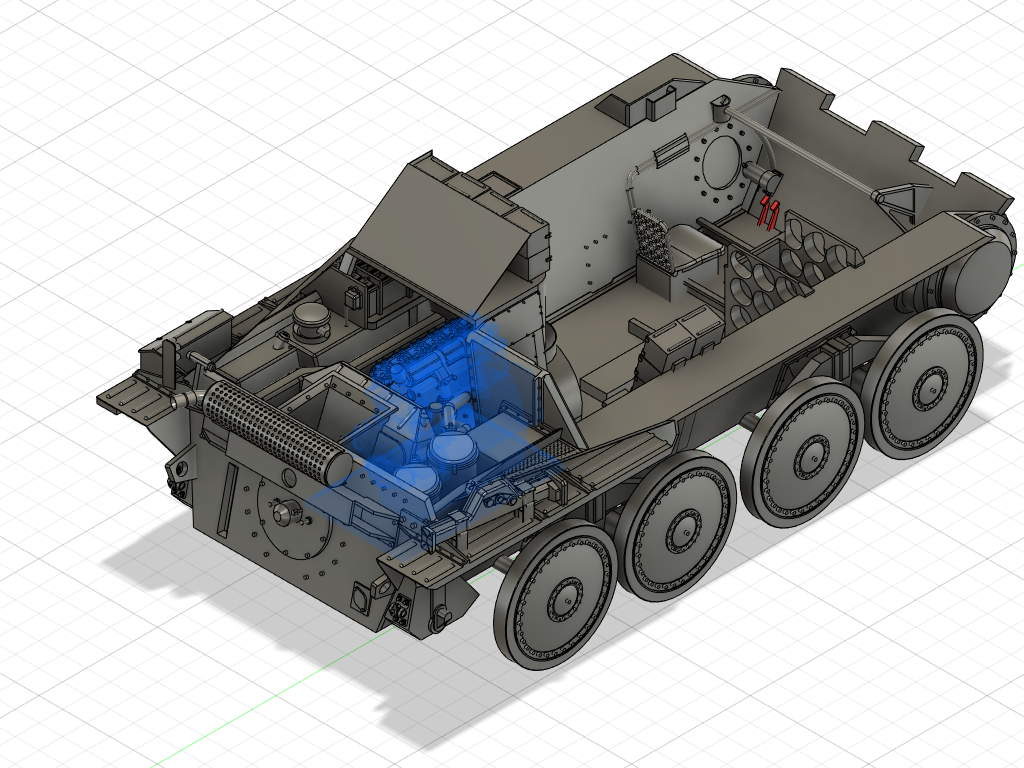

エンジンルーム(左)の組立てAssembling the Engine compartment(left side)



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer

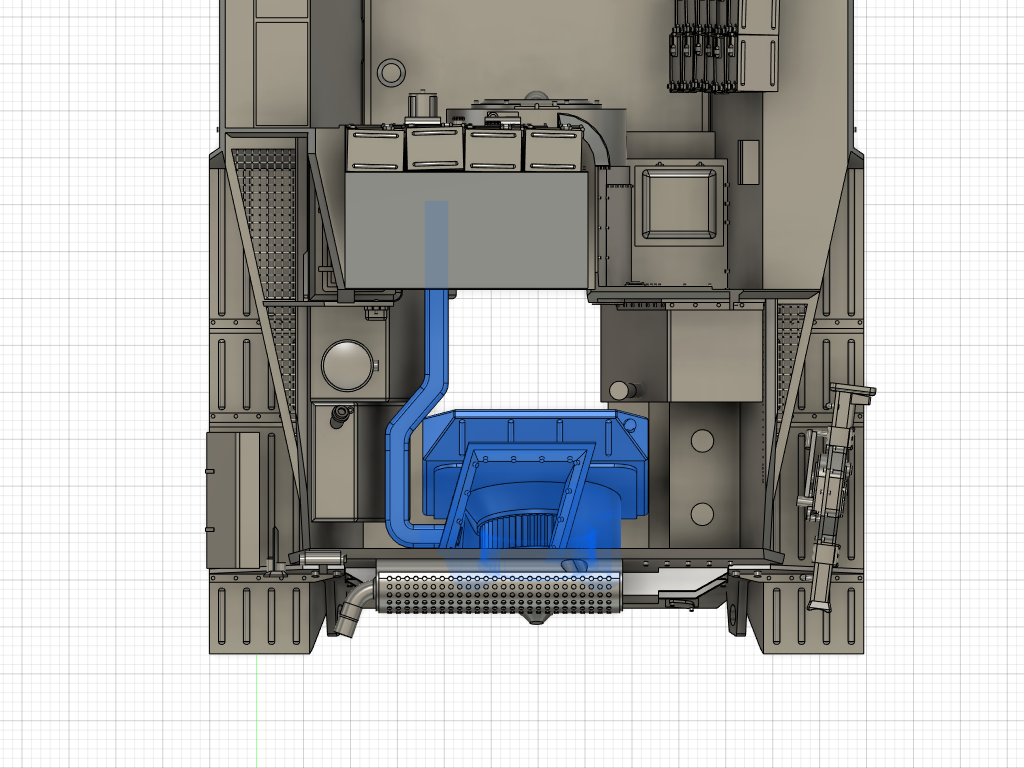

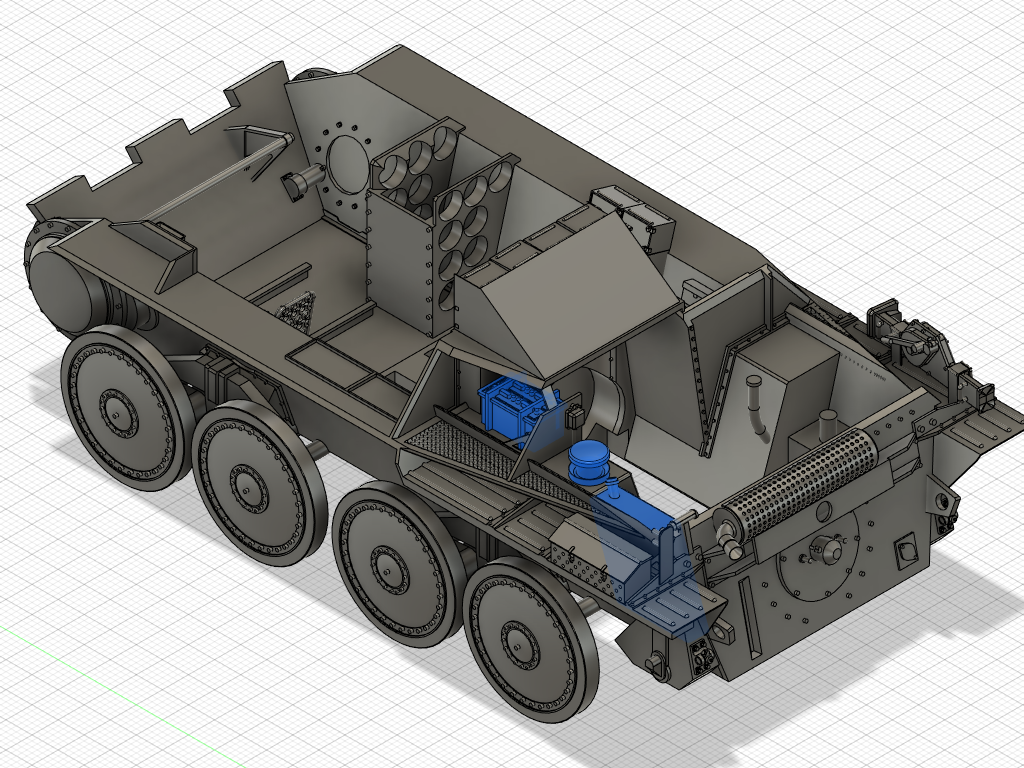

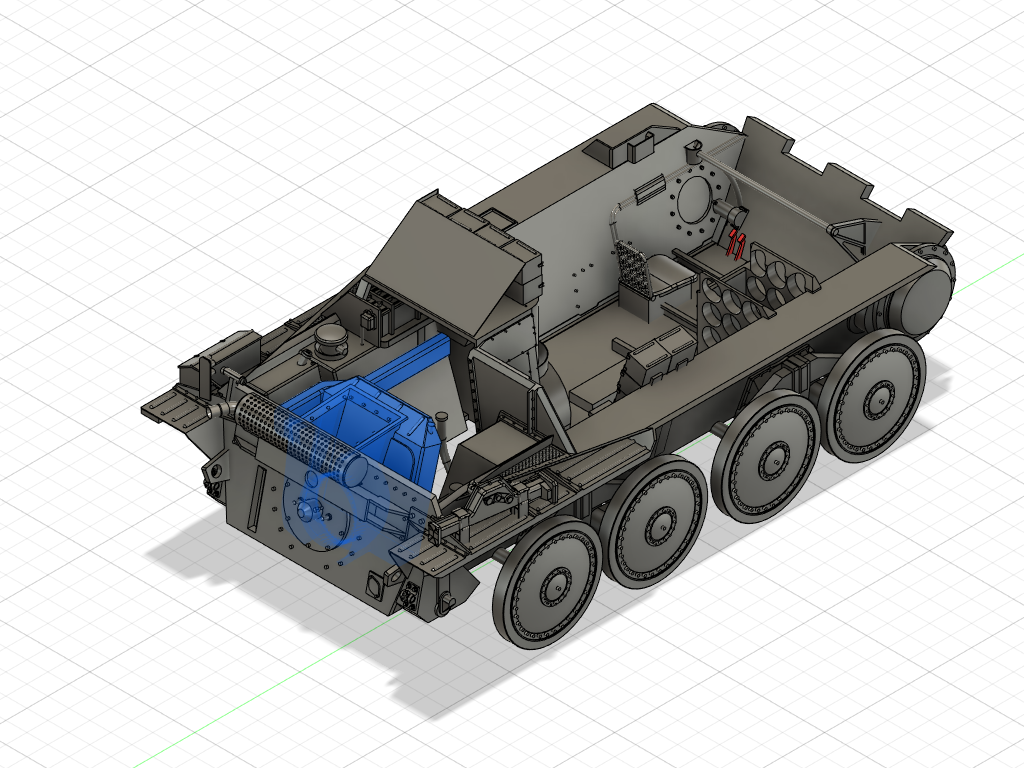

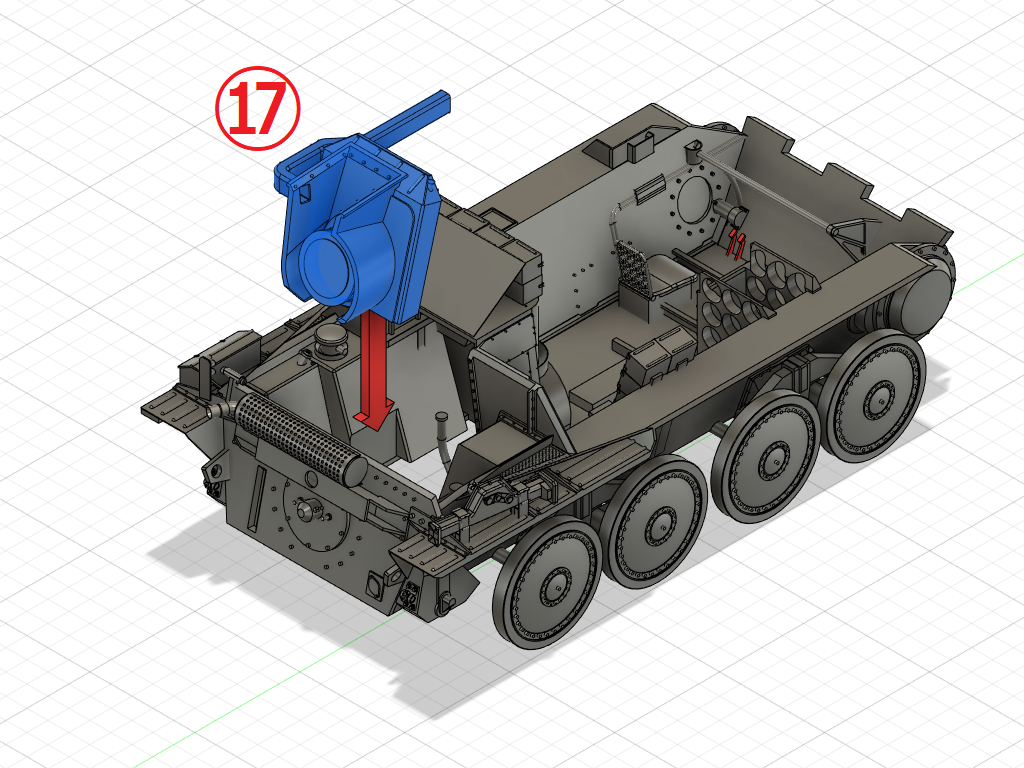

ラジエターの組立てAssembling the Radiator



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer



エンジンルーム(右)の組立てAssembling the Engine compartment(Right side)



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer

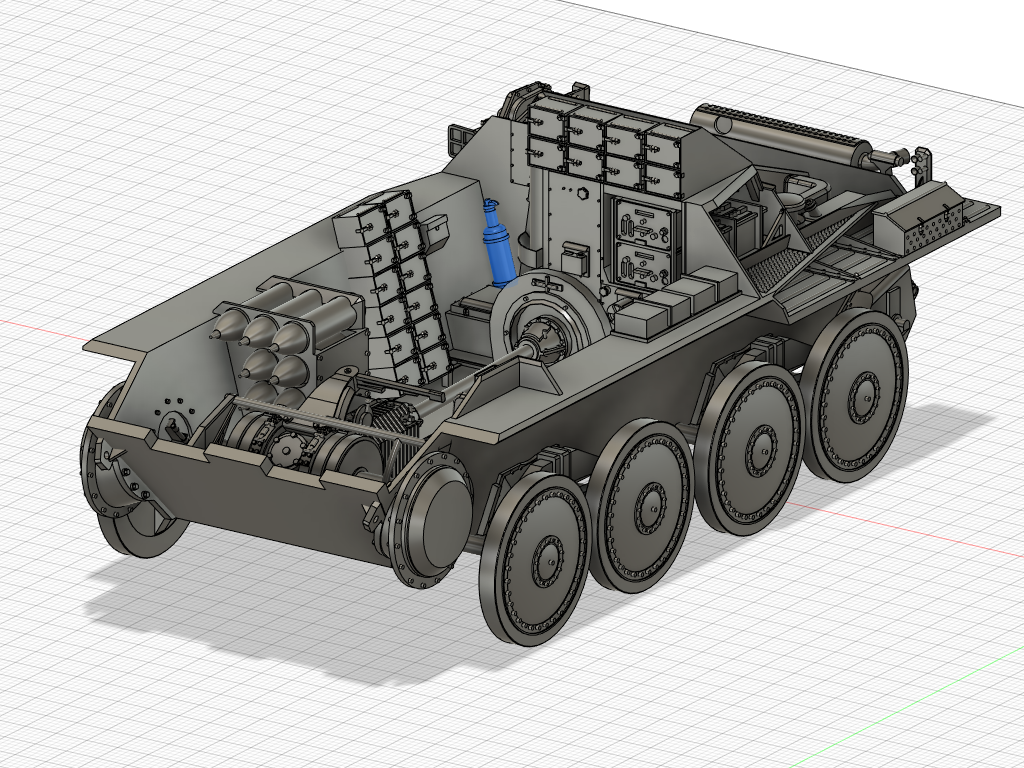

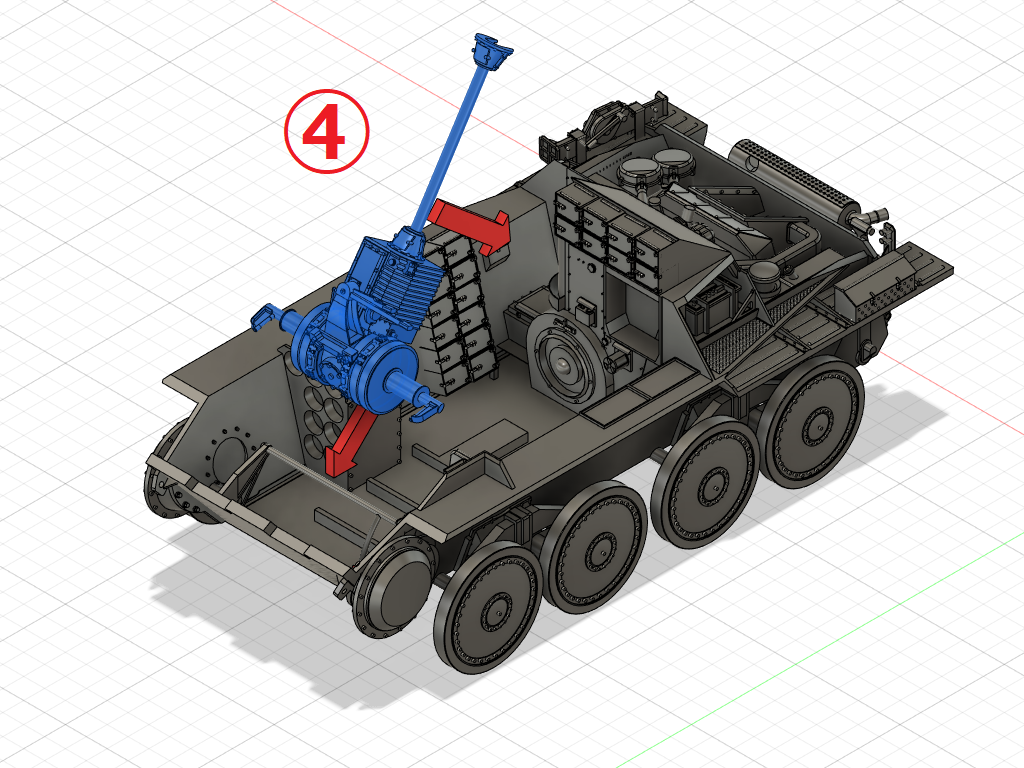

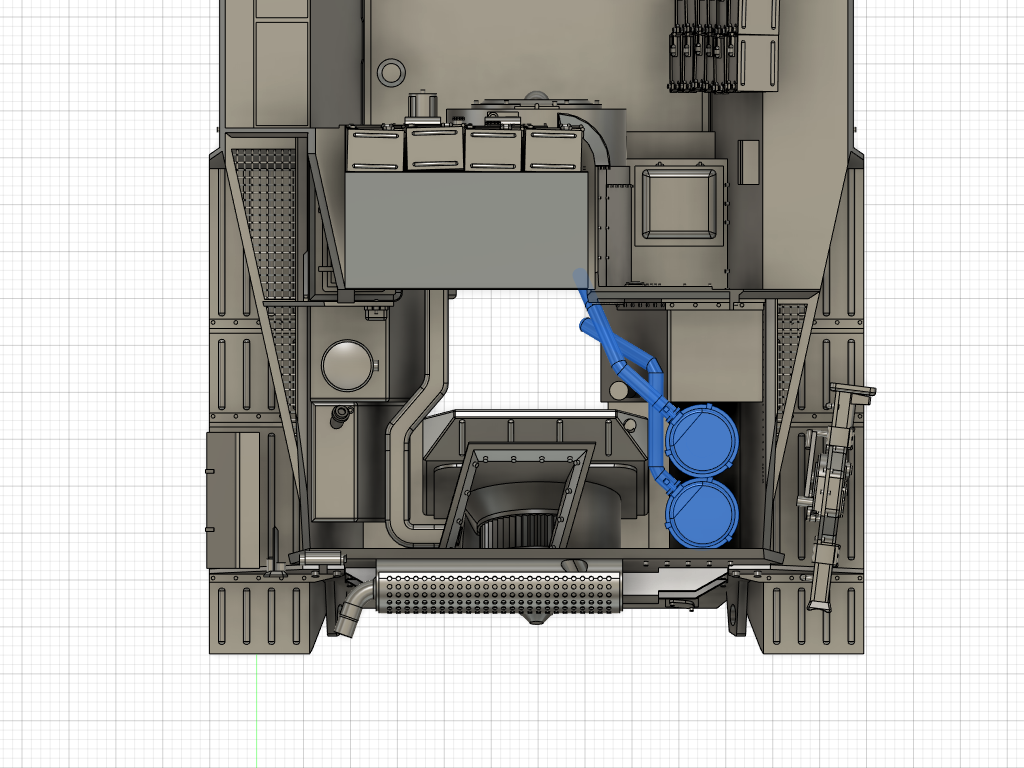

エンジンの組立てAssembling the Engine



1/72 Hetzer



1/72 Hetzer

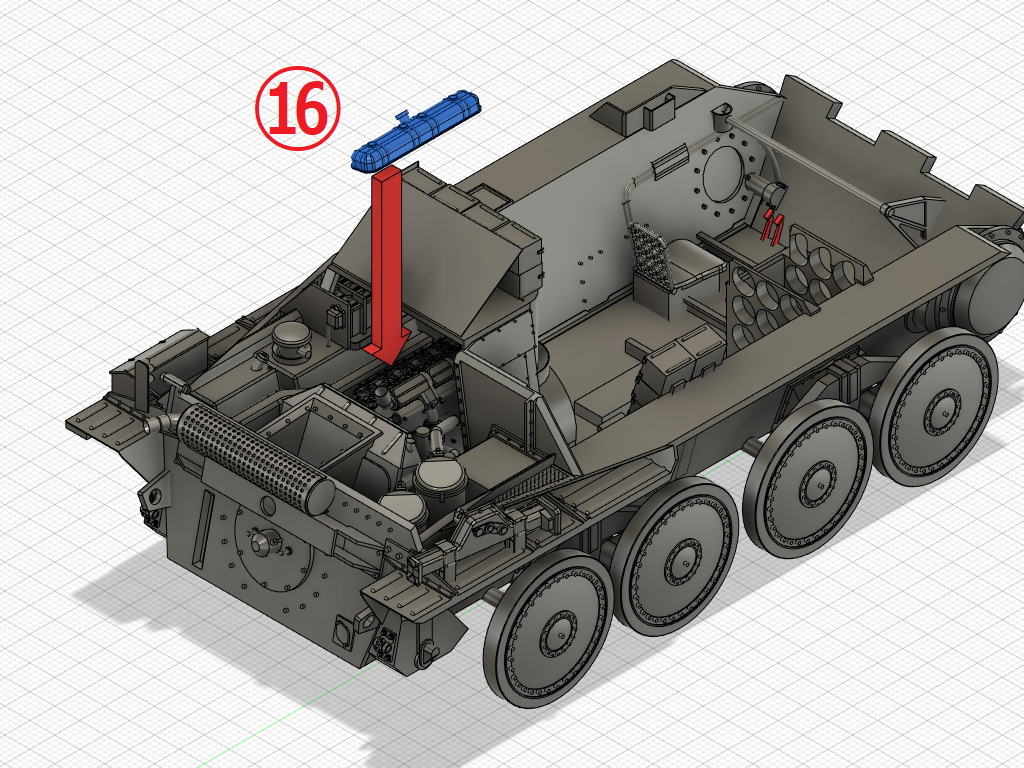

シリンダーヘッドカバーの組立てAssembling the Cylinder head cover



接着しません。No adhesives are used.



1/72 Hetzer



1/72 Hetzer

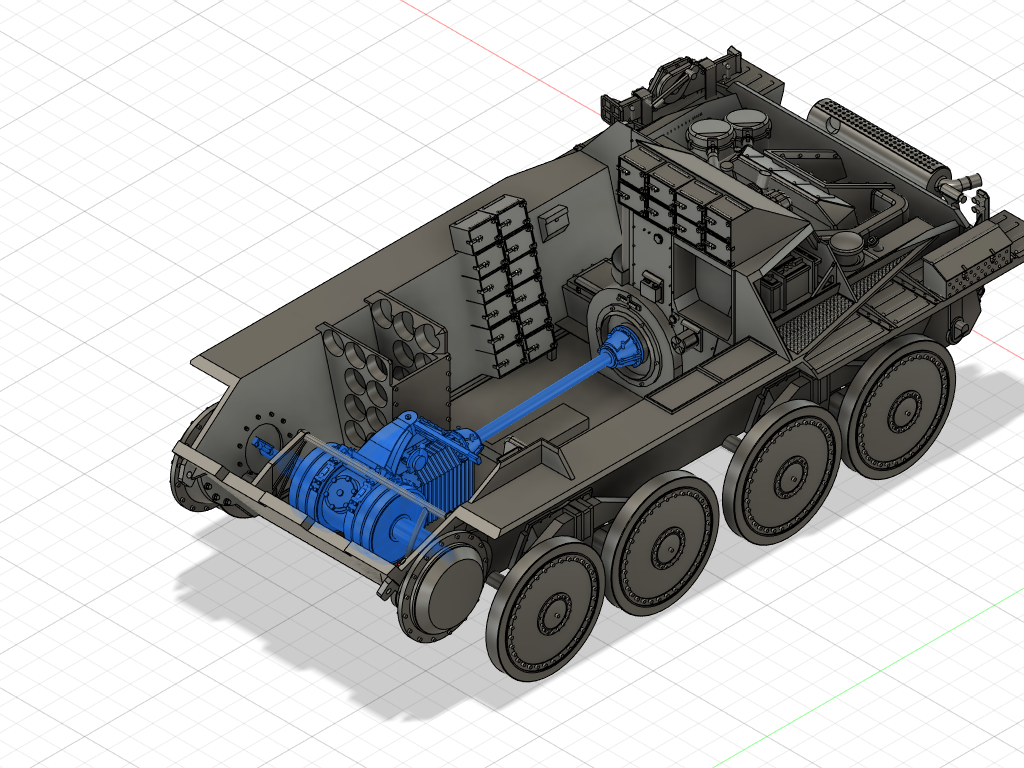

ドライブシャフトの組立てAssembling the Drive shaft



1/72 Hetzer



1/72 Hetzer



砲弾2の組立てAssembling the shells 2



1/72 Hetzer



1/72 Hetzer

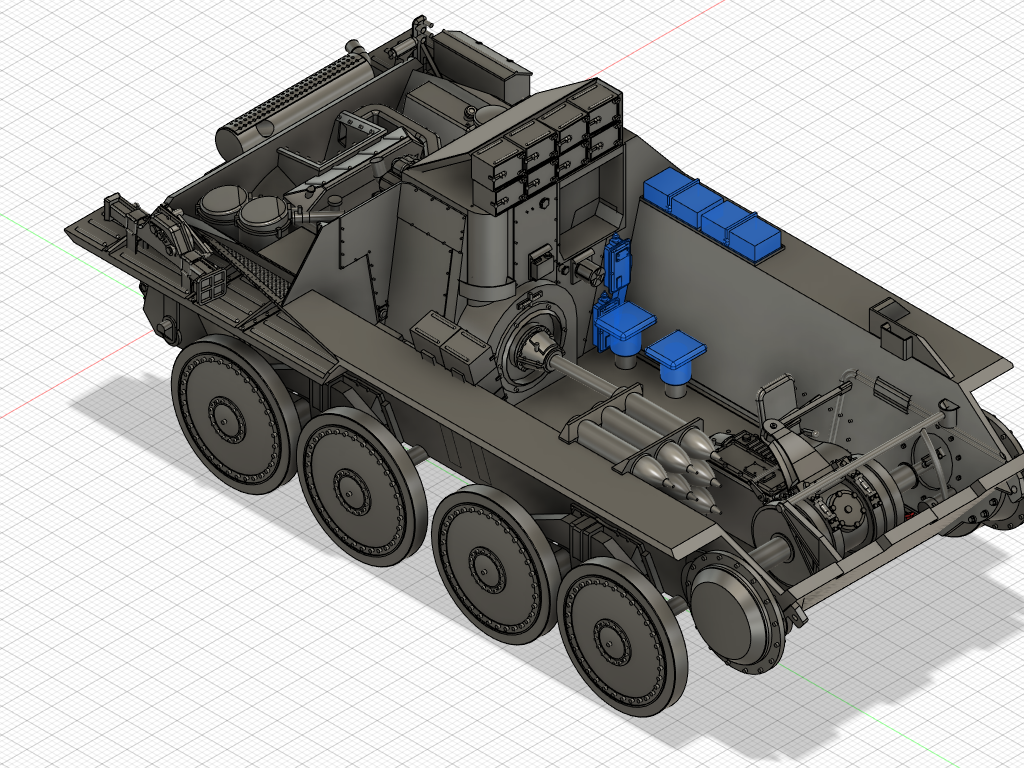

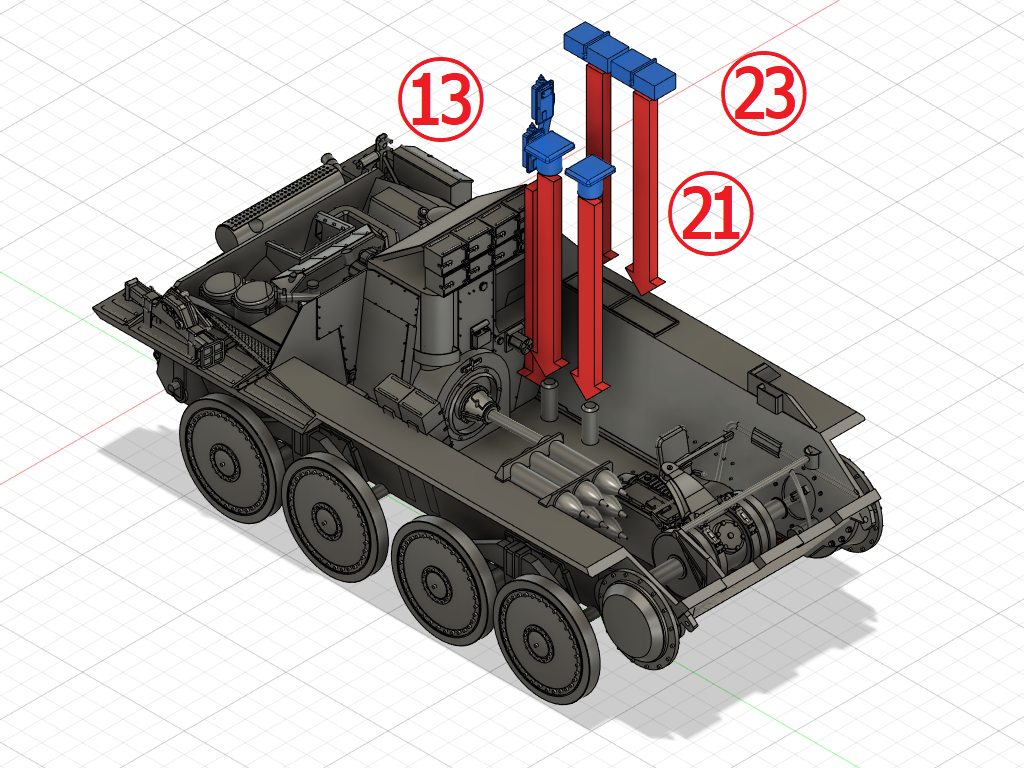

座席の組立てAssembling the chairs



1/72 Hetzer



1/72 Hetzer

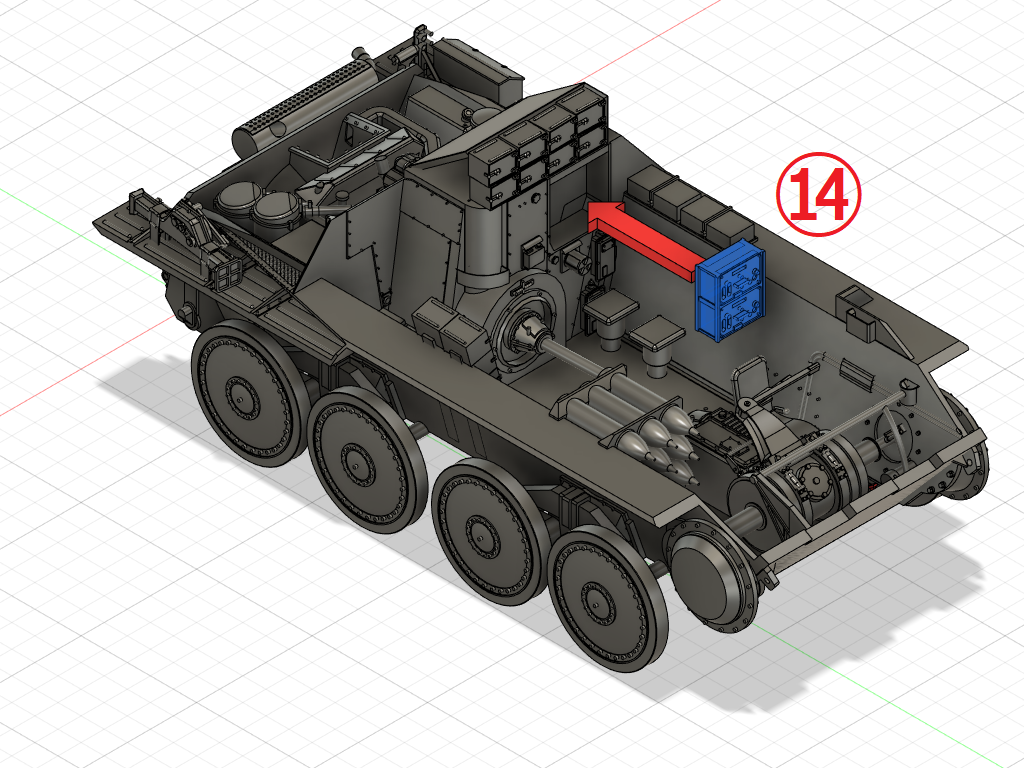

無線機の組立てAssembling the Radio equipment



1/72 Hetzer



1/72 Hetzer

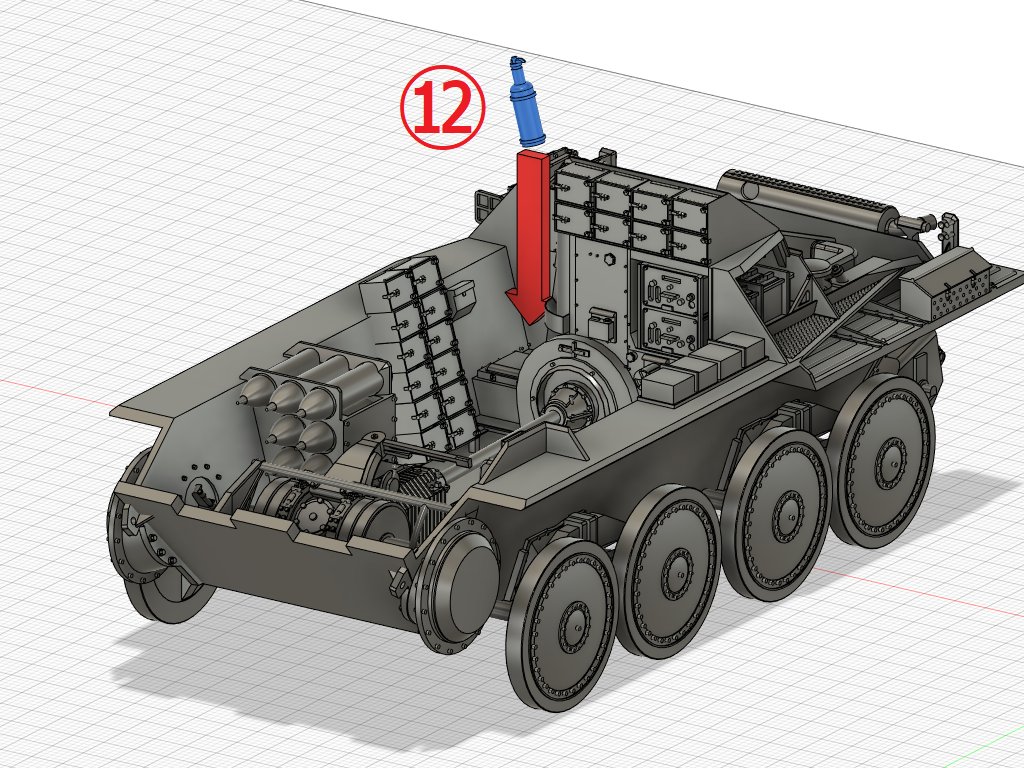

消火器の組立てAssembling the Fire extinguisher



1/72 Hetzer



1/72 Hetzer

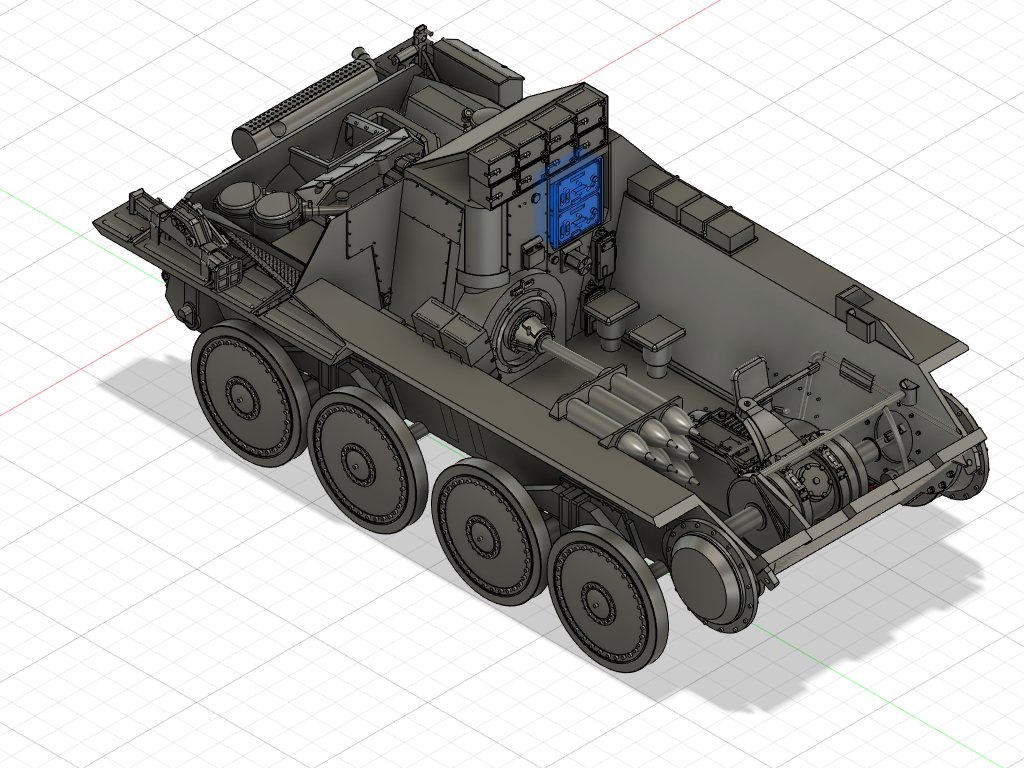

操縦手計器の組立てAssembling the console



1/72 Hetzer



1/72 Hetzer

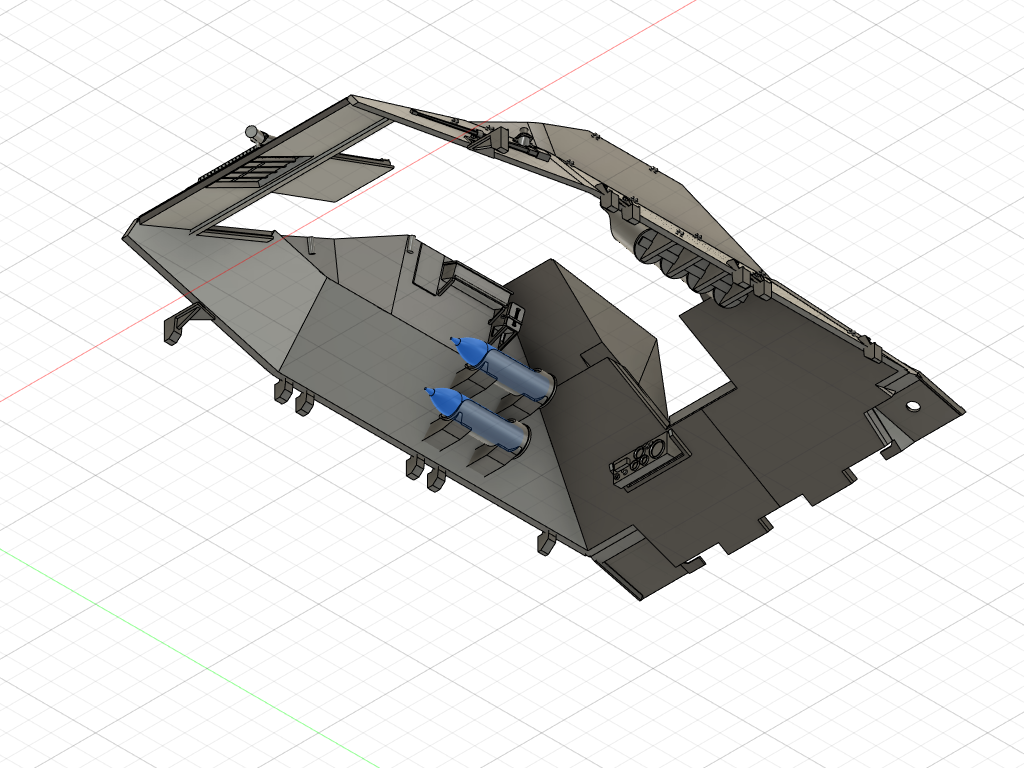

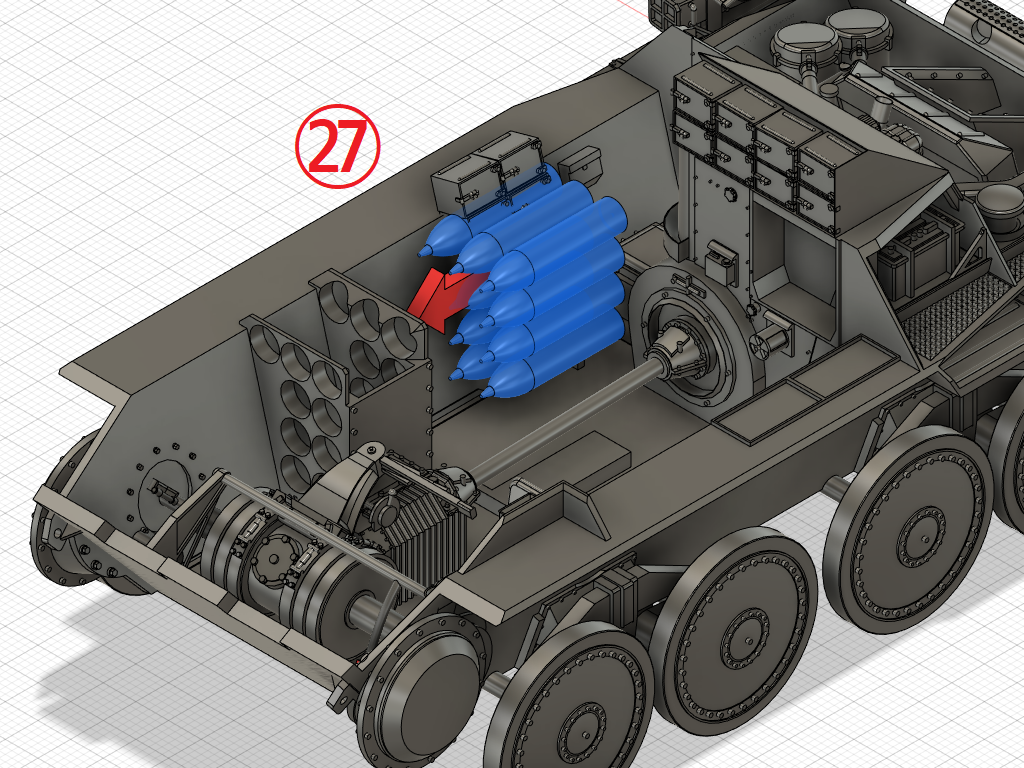

砲弾1の組立てAssembling the shells 1



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer

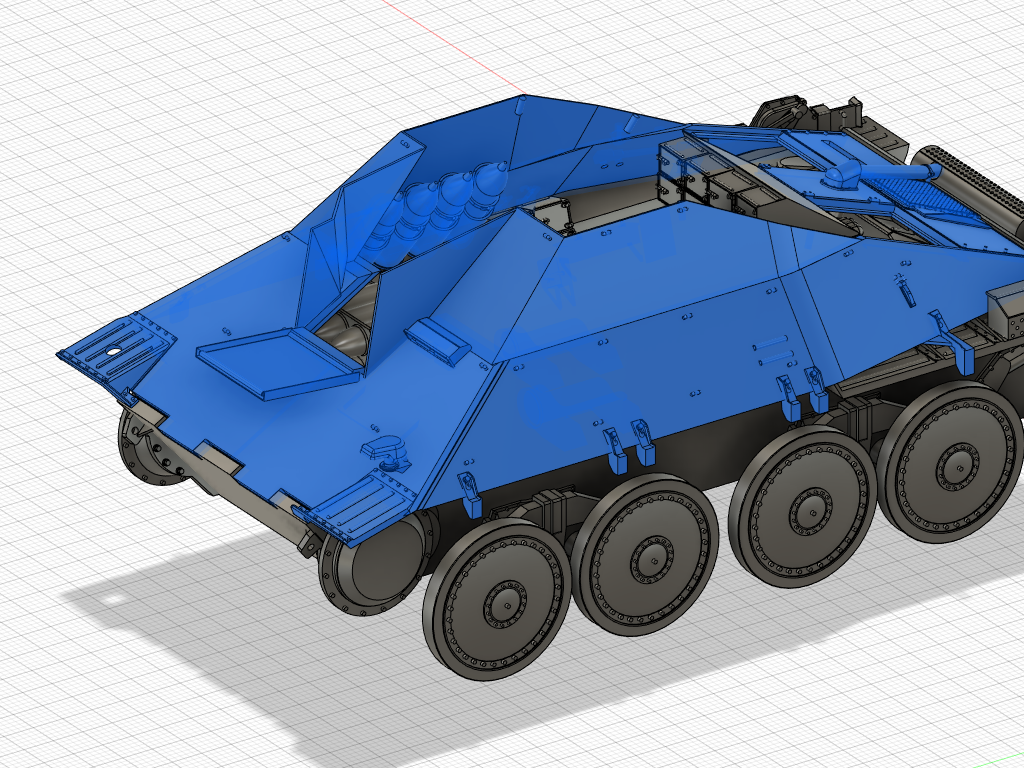

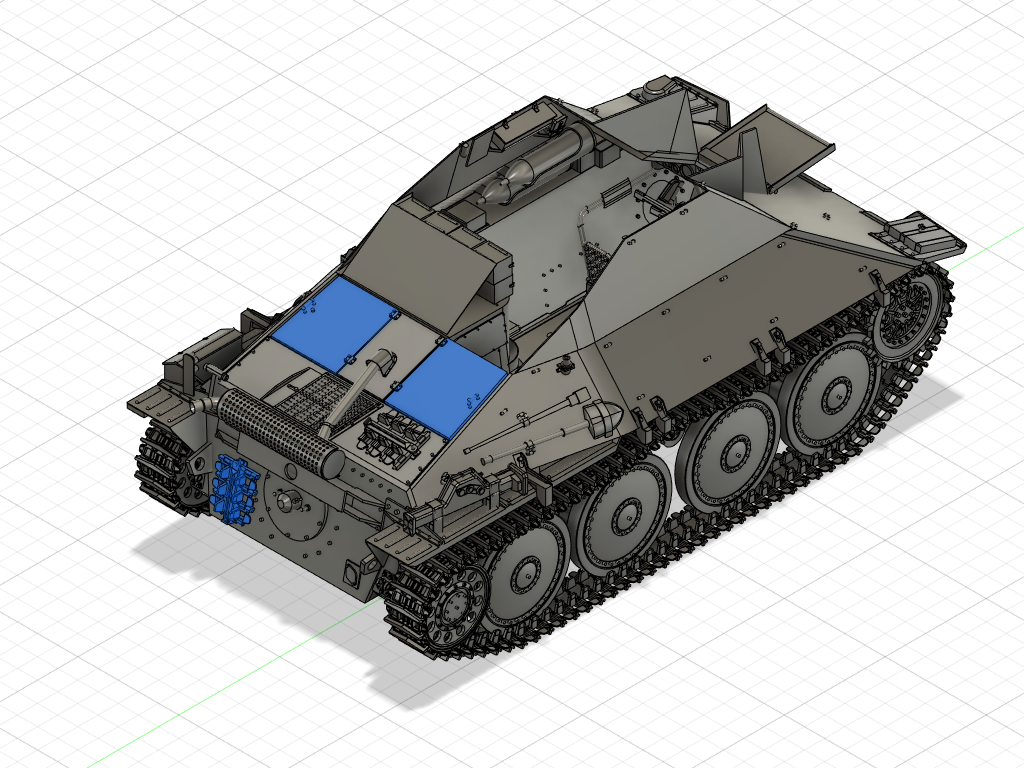

車体装甲の組立てAssembling the Armor



1/72 Hetzer



1/72 Hetzer

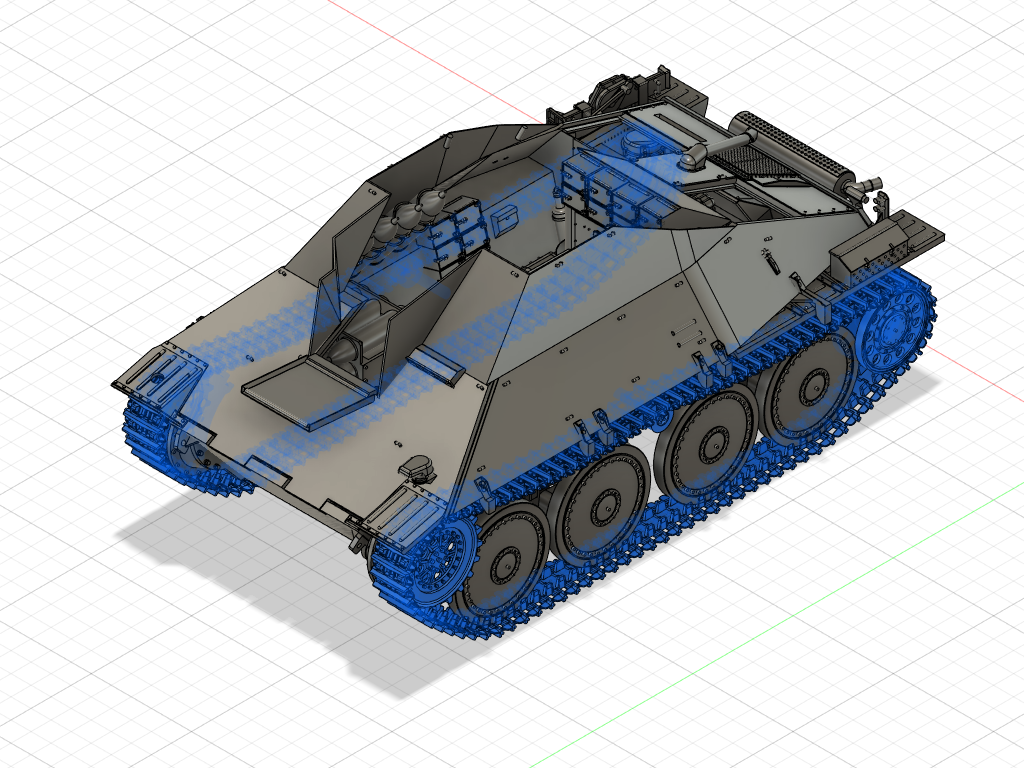

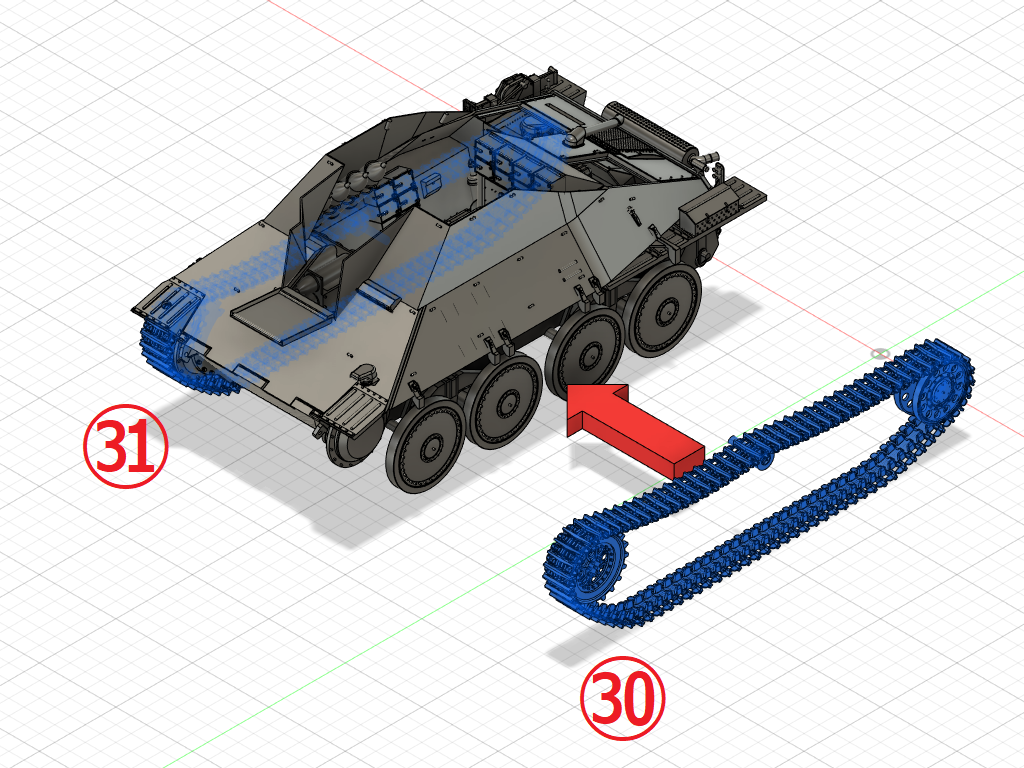

履帯の組立てAssembling the Tracks



1/72 Hetzer



1/72 Hetzer

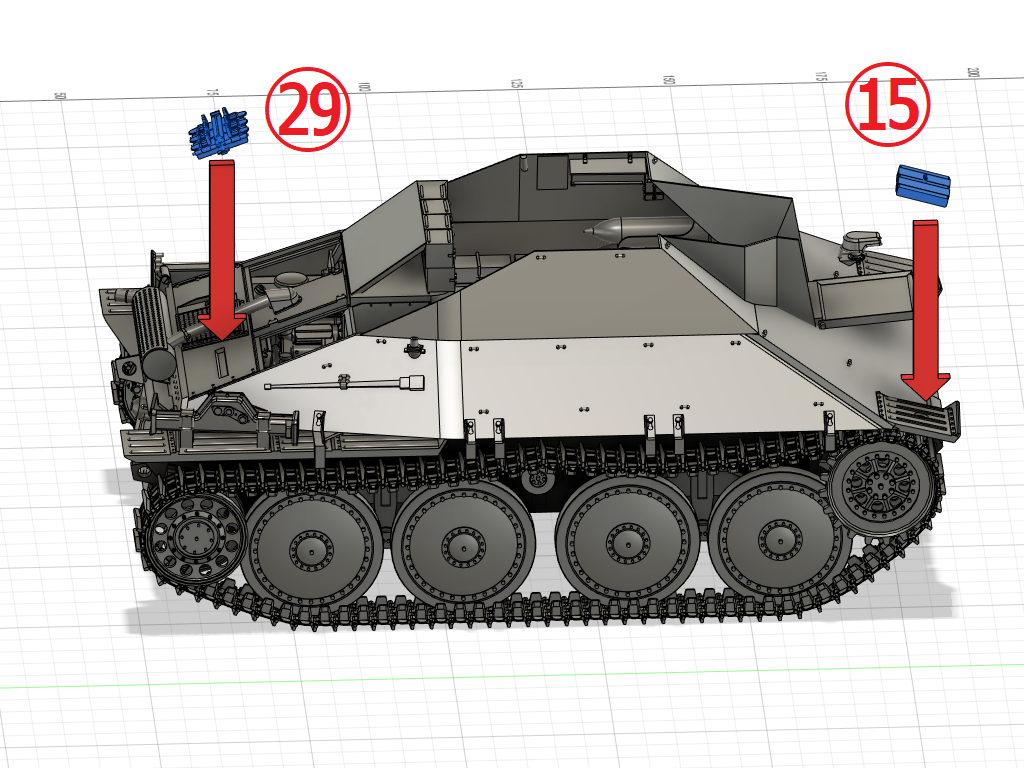

予備履帯の組立てAssembling the Spare Tracks



1/72 Hetzer



1/72 Hetzer



エンジンルームパネルの組立てAssembling the Engine compartment panel (left) & Engine compartment panel (right)



1/72 Hetzer



1/72 Hetzer

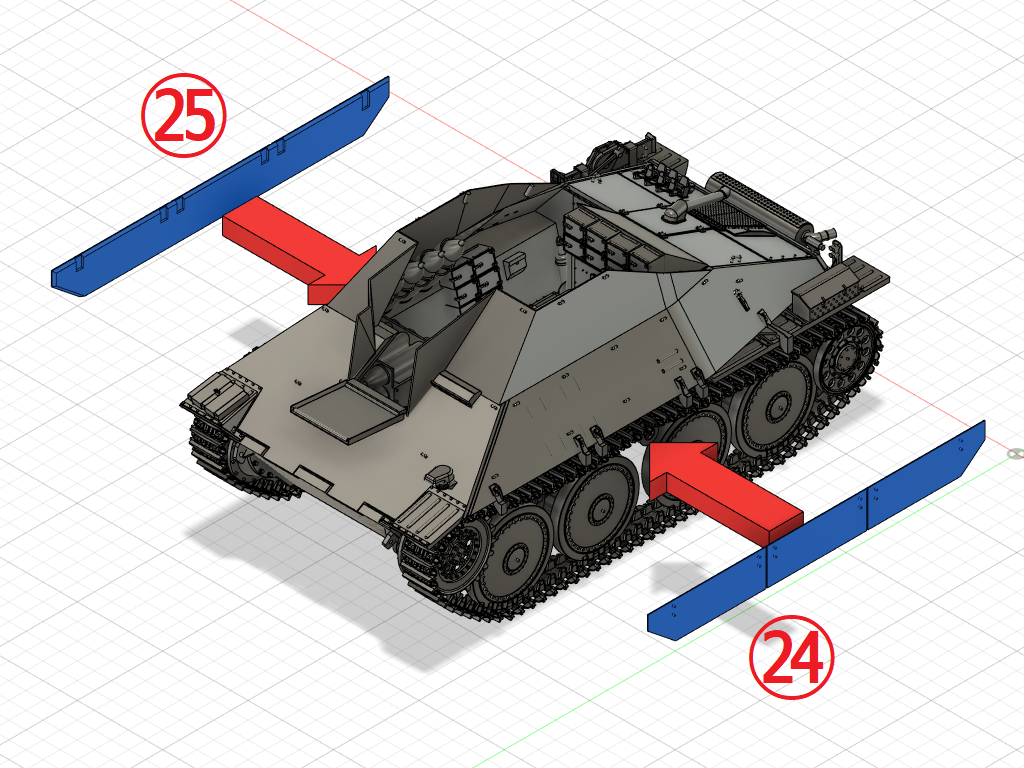

シェルツェンの組立てAssembling the outside the Side skirt(left) & Side skirt(right)



1/72 Hetzer



1/72 Hetzer

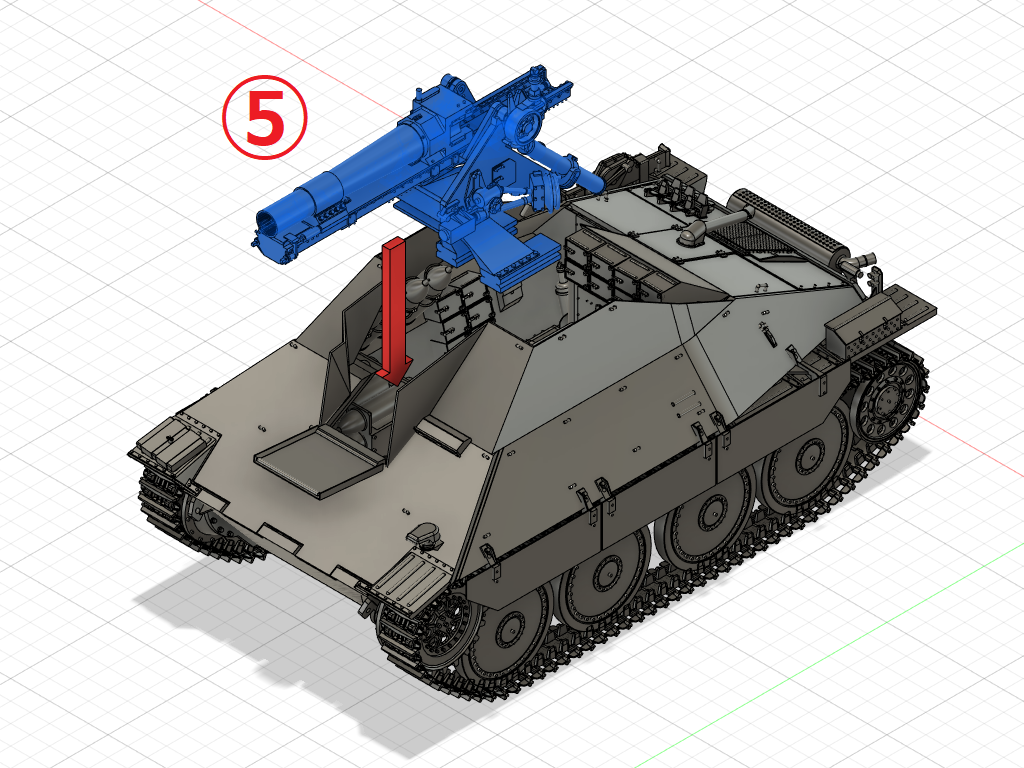

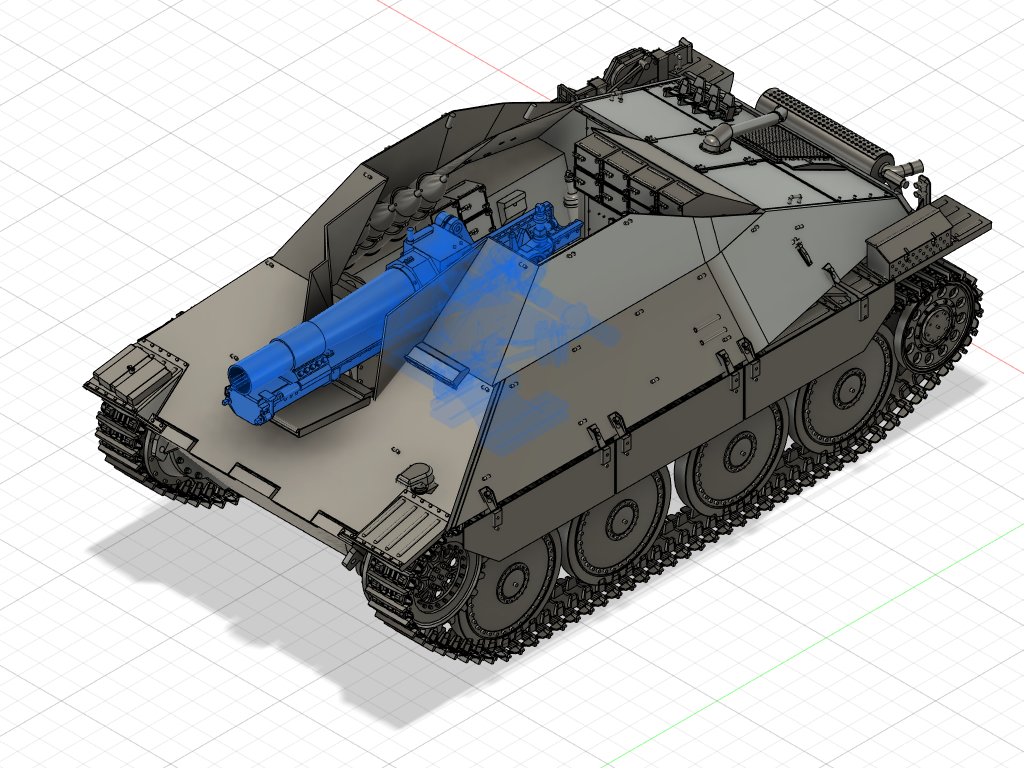

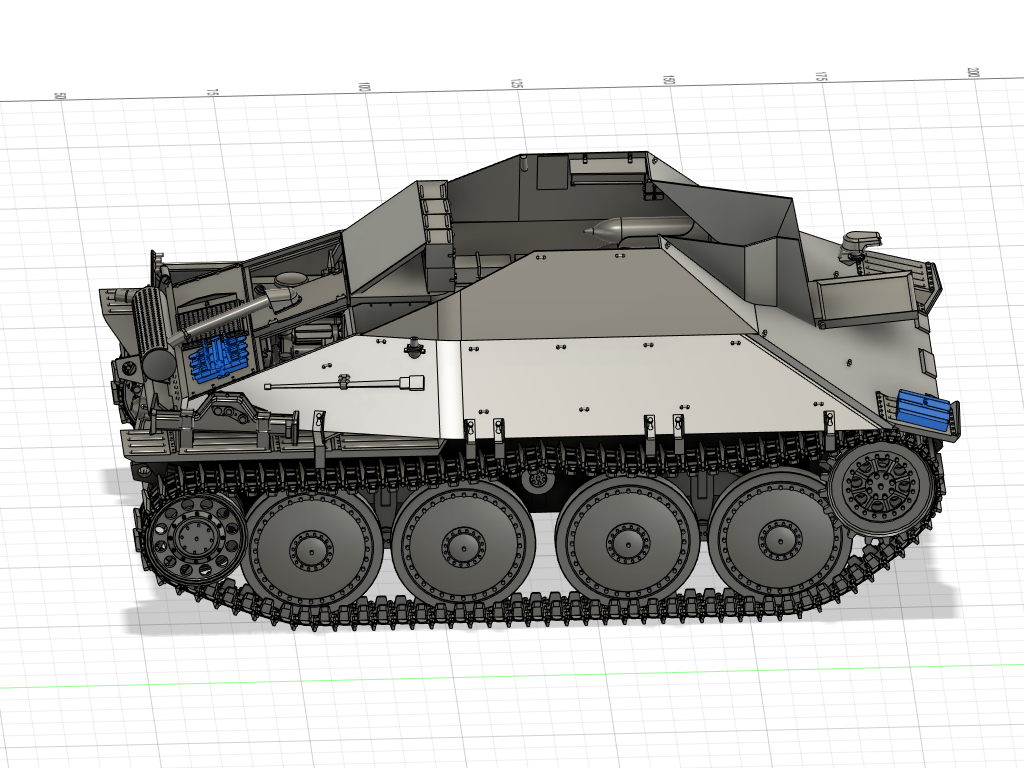

主砲の組立てAssembling the Main gun



1/72 Hetzer



1/72 Hetzer

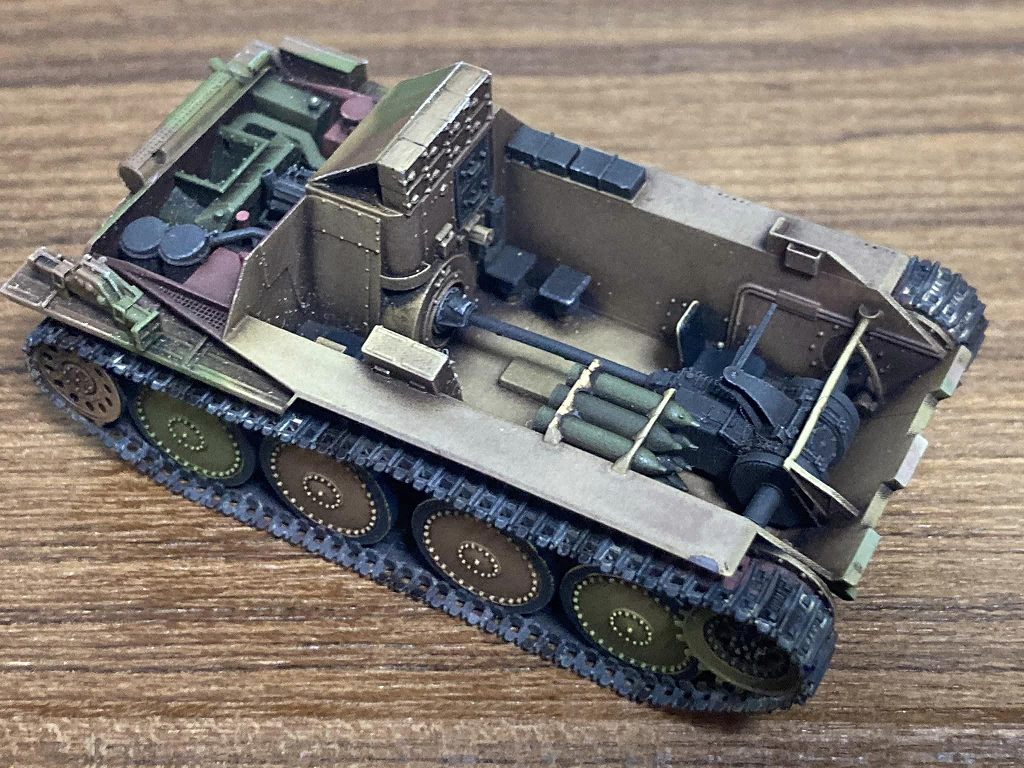

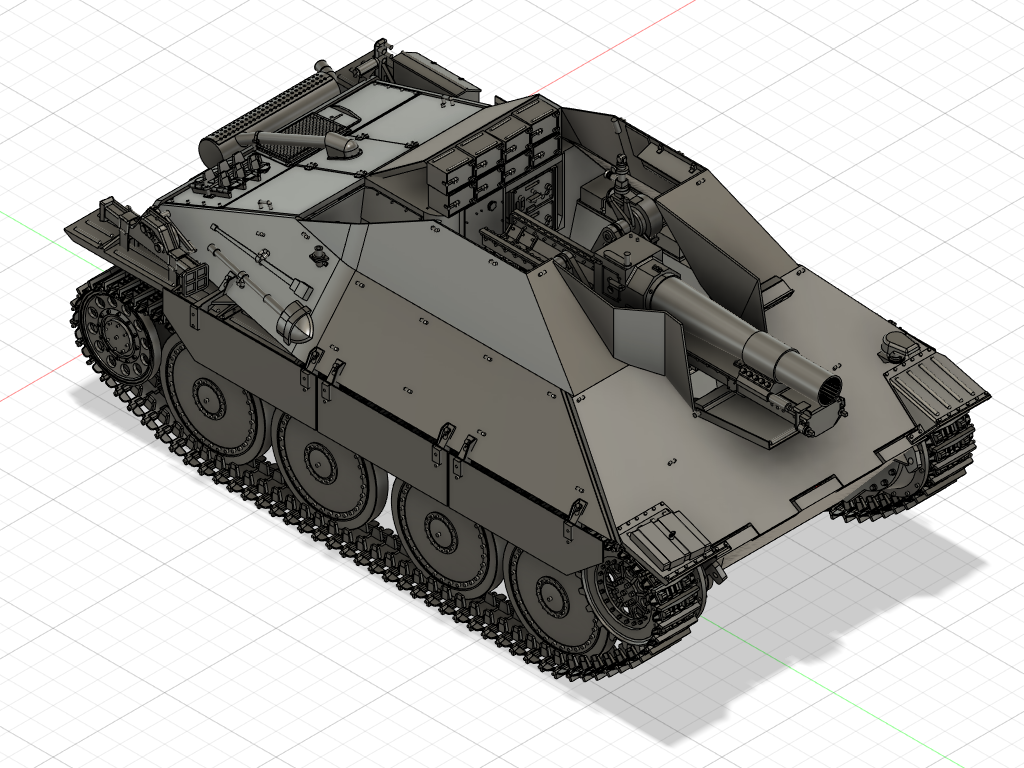

完成 Finished



1/72 Hetzer

組立のポイント Precautions for assembly

パーツ下面のふくらみについて About the bulge on the bottom of the parts



弊社の製品は可能な限り正しい寸法で印刷できるよう、最大限の注意を払っています。しかし、光造形式3Dプリンタの特性上、どうしても部品の下面はふくらみが残ります。



例えば「4:ドライブシャフト」では、以下の画像の赤い部分が膨らんでしまっています。



大変お手数をおかけいたしますが、この赤い個所は板ヤスリ等を使用し、正しい面を出して頂けますようよろしくお願いいたします。



We take the utmost care to ensure that our products are printed with the most correct dimensions possible. However, due to the characteristics of optical 3D printers, the underside of the parts will inevitably remain bulged.



For example, in "4: Drive Shaft", the red part in the following image is bulged.



We apologize for the inconvenience, but we ask that you please use a board file or similar tool to correct this red area.



1/72 Hetzer



履帯のサポートの除去方法 Track support removal method



ヘッツァーは履帯が細いため、1/72に縮小した本キットにおいてとても破損しやすいパーツです。サポートを除去するためにはコツが必要です。



The Hetzer has thin tracks, which are easily damaged in this kit, which has been scaled down to 1/72. There is a trick to removing supports.



履帯パーツの赤い部分を、ニッパーで切り取ります。



Cut off the red part of the track part with a side cutter.



1/72 Hetzer



1/72 Hetzer



直線部分のサポートを折り曲げるようにしながら履帯から取り外します。工具は使用しません。



Bend the support on the straight part and remove it from the track. No tools are used.



1/72 Hetzer



1/72 Hetzer



曲線部分のサポートは、ニッパーで切り取ります。



Cut out curved supports with side cutters.



1/72 Hetzer



これで履帯のサポートは除去できました。履帯はとても破損しやすいので、細心の注意を払ってください。



The track support has now been removed. The tracks are very fragile, so be very careful.



1/72 Hetzer



なお、起動輪の裏側は一部欠けている箇所がありますが、これは製品不良ではありません。



Note that there is a partially chipped area on the back side of the drive wheel, but this is not a product defect.



1/72 Hetzer



履帯の取り付け方法 Tracks Attachment Method



ヘッツァーは履帯が細いため、1/72に縮小した本キットにおいてとても破損しやすいパーツです。また、転輪と遊動輪、起動輪が重なっているため取り付けにはコツが必要です。



The Hetzer has thin tracks, which are easily damaged in this kit, which has been scaled down to 1/72. Also, the rolling wheels, the idler wheels, and the drive wheels overlap each other, so it is necessary to have a knack for attaching them.



履帯を最も後ろの転輪に合わせます。



Align the tracks with the rearmost rolling wheel.



1/72 Hetzer



遊動輪を前に移動させながら、遊動輪の間に最も後ろの転輪を差し込みます。上部転輪が、2番目の転輪と3番目の転輪のちょうど中央になるように位置を調整します。



Insert the rear-most rolling wheel between the idler wheels while moving the play wheels forward. Adjust the position so that the upper rolling wheel is exactly centered between the second and third rolling wheels.



1/72 Hetzer



最も前の転輪に履帯を合わせます。



Align the tracks with the forward-most rolling element.



1/72 Hetzer



最後に接着をしてもよいですし、そのまま接着をしなくても構いません(接着しないことをお勧めします)。



You may glue them together at the end, or leave them unglued (we recommend not gluing them together).



リペアパーツについて About Repair Parts



「1:車体装甲」には、破損しやすい部分があります。それは



  • ライト



もし、組立中にこれらを破損してしまったら、破損個所を切り取り、以下のパーツを使用して修復してください。



  • 22:ライト



"1: Body armor" has a part that is prone to breakage. It is



  • lamp



If any of these are damaged during assembly, cut out the damaged part and repair it using the following parts.



  • 22:lamp (parts for repair in case of damage)

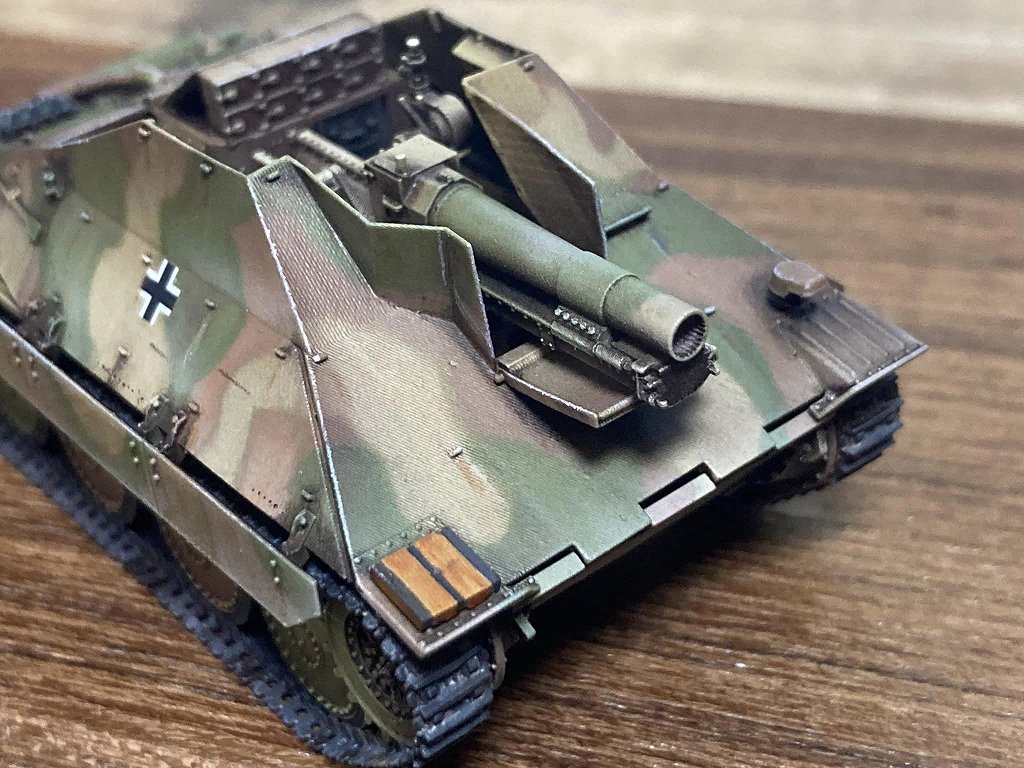

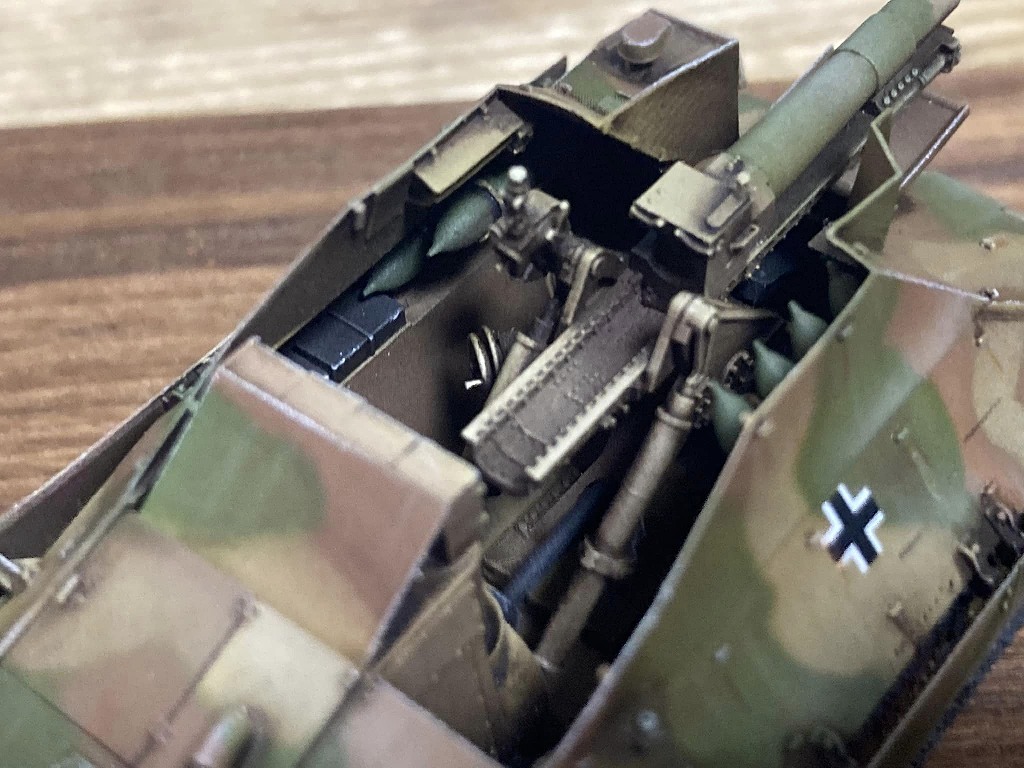

ご購入者による作例 紹介
