1/72 キングタイガー履帯-連結型（スプロケットセット）[3Dプリンタ出力品]の作り方 How to assemble 1/72 KingTiger combined track Links & Drive wheels ,Idler wheels Set

144キングタイガー履帯

本ページは、自作野郎工房の開発した3Dプリンタキット「1/72 キングタイガー履帯-連結型（スプロケットセット）[3Dプリンタ出力品]」について概要をまとめたものです。

This page is a summary of the 3D printer kit "1/72 KingTiger combined track Links & Drive wheels, Idler wheels Set" developed by the self-made bastard studio.

3Dプリンタキットは市販のプラスチックモデルと異なり、取り扱いに特徴があります。本キットを完成させるために必要なポイントについて解説致します。まず注意事項です。

Unlike commercially available plastic models, 3D printer kits are unique in their handling.I will explain the points necessary to complete this kit. First of all, there are notes.

このキットは1/72 パンター系後期履帯-分離型と異なり、3Dプリンタキットの初心者でも容易に作成できます。

This kit is easy to create even for beginners of 3D printer kits.

販売サイト You can buy from this links

製品概要 Product Summary

1/72スケールのWW2ドイツ軍戦闘車両キングタイガーに適合する、履帯と起動輪、遊動輪のアップグレードキットです。
「ドラゴン 1/72 第二次世界大戦ドイツ軍重戦車キングタイガーヘンシェル砲塔プラモデル DR7558」「フライホークモデル 1/72 ドイツ軍重戦車 Sd.Kfz.182 キングタイガーヘンシェル砲塔プラモデル」に対応することを確認しています。トランぺッター等の他のキットに関しても、起動輪・遊動輪の取り付けさえできれば組み合わせることは可能です。
履帯の形状を精密に再現しています。起動輪、遊動輪も実物の写真をもとに精密に再現しています。
1台分の履帯が含まれています。

注意事項 Notes

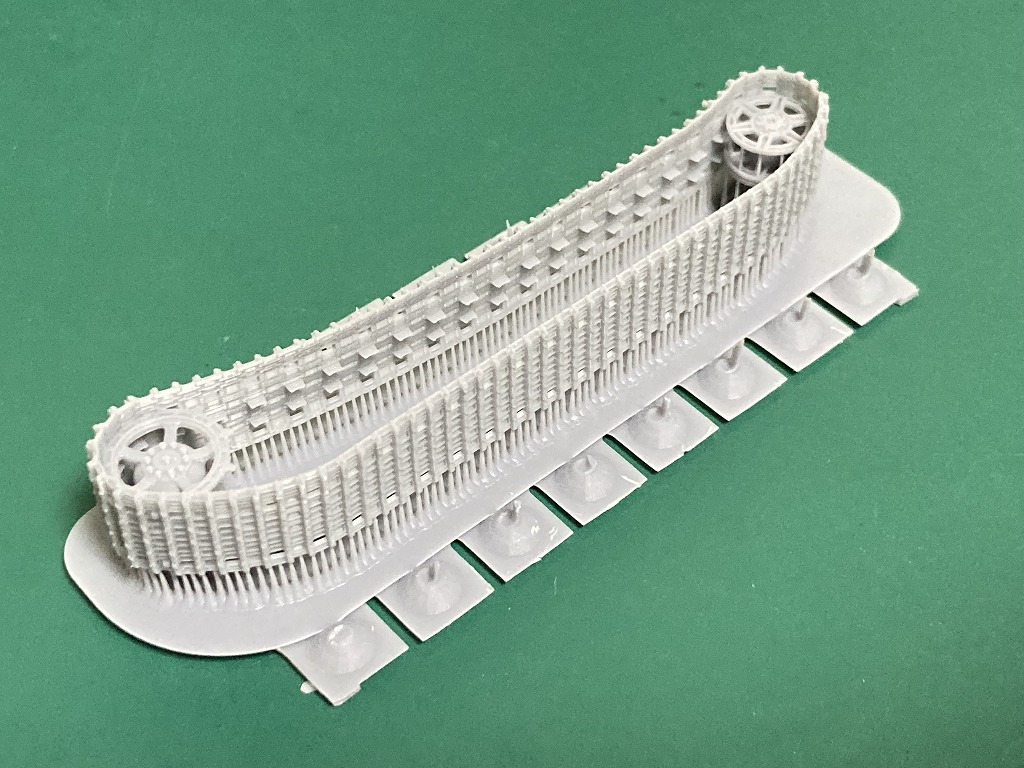

このキットに含まれるのは以下の写真にあるパーツです。
本キットにはパンターのキットは含まれていません。別途購入の必要があります。
This kit includes the parts shown in the picture below.
This kit does not include the Panther kit. Must be purchased separately.

144キングタイガー履帯

組立に必要なもの What you need for assembly

3Dプリンタキット「1/72 キングタイガー履帯（スプロケットセット）[3Dプリンタ出力品]」を組み立てるためには、以下が必要です。

1.薄刃ニッパー Sharp Pointed Side Cutter

本キットのパーツは極めて繊細です。パーツを切り出すためには模型用の薄刃ニッパーが必須です。A thin blade Side Cutter is indispensable to cut out the parts.

以下のニッパーを推奨します。以後で紹介する組立ガイドでは、本製品を使用しています。I recommend this.

タミヤクラフトツールシリーズ No.123 先細薄刃ニッパー (ゲートカット用) 74123

タミヤ模型がリリースする、模型用薄刃ニッパーです。刃が薄く、履帯とサポートの隙間に差し込むことができます。このニッパーでなくても組み立ては可能ですが、同等の薄刃を持つニッパーが必要です。

パーツ構成 Parts composition

3Dプリンタキット「1/72 キングタイガー履帯（スプロケットセット）[3Dプリンタ出力品]」のパーツ構成を解説します。I will explain the parts composition.

1.履帯 Tracks

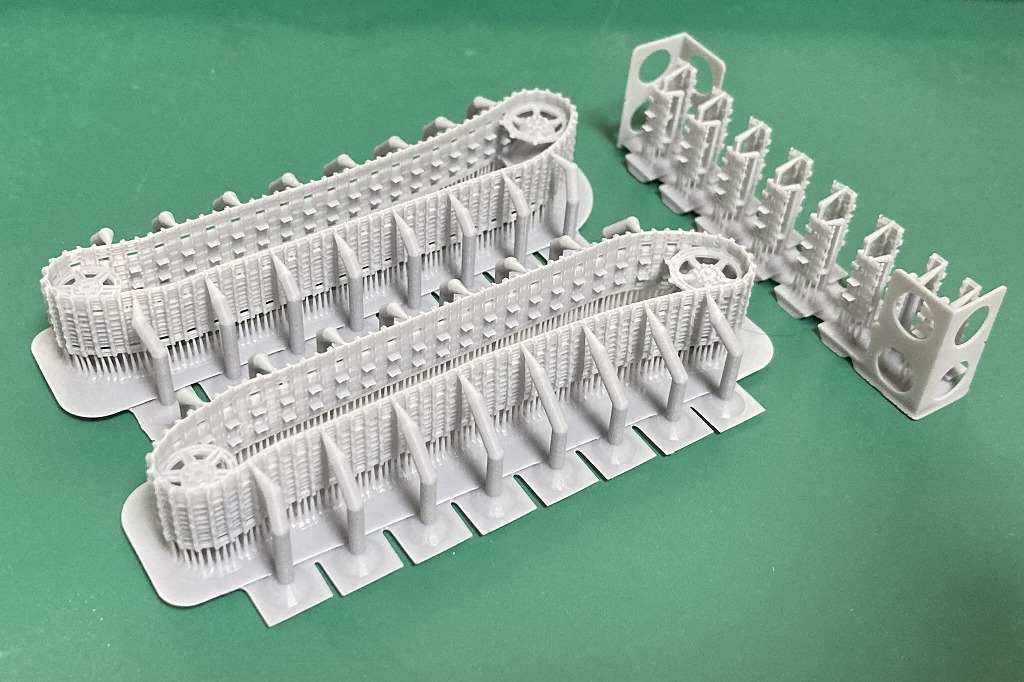

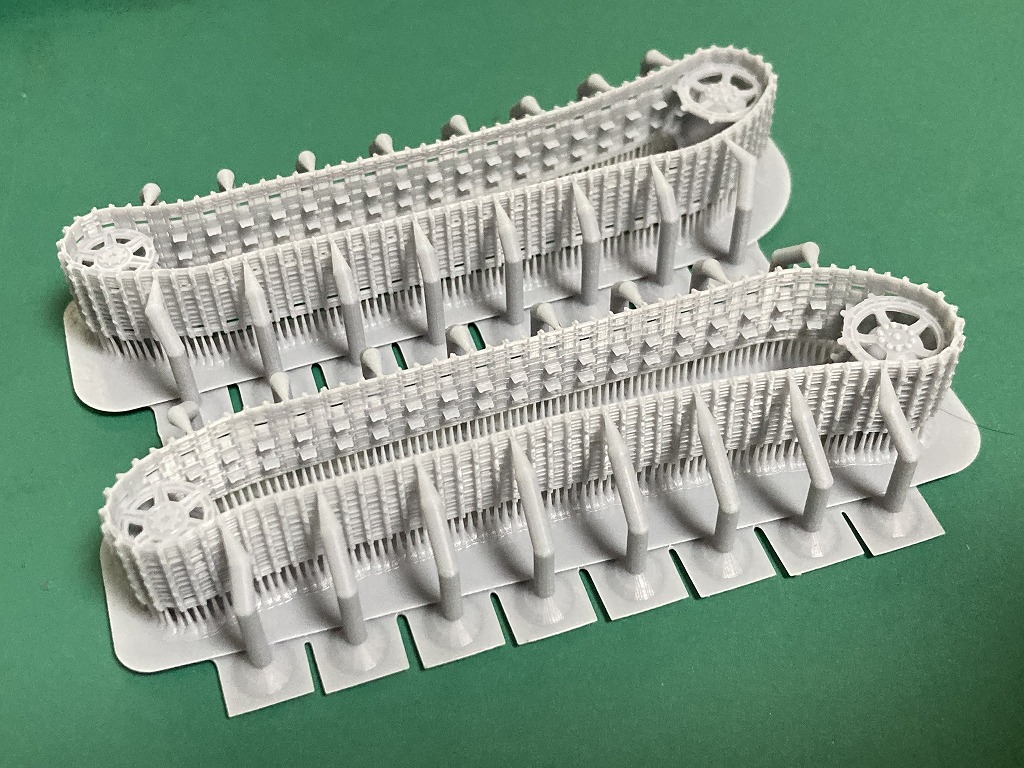

①履帯 Tracks

144キングタイガー履帯

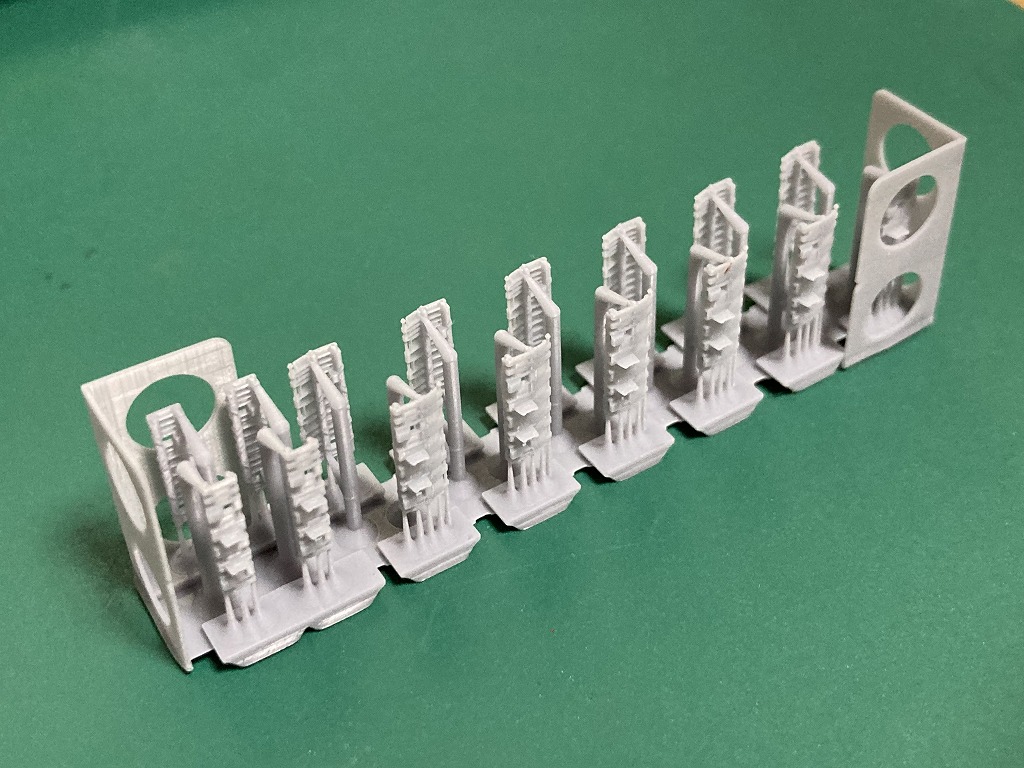

②予備履帯 Spare Tracks

144キングタイガー履帯

組立（assembly）

3Dプリンタキット「1/72 キングタイガー履帯-連結型（スプロケットセット）[3Dプリンタ出力品]」の組立方法を解説します。I will explain the assembly method.

1.パーツの切り出し Cutting out parts

ニッパー等を使用し、2つセットの履帯をバラバラに切ります。

72キングタイガー履帯

2.サポート（大）を切断する

履帯の左右についているサポート（大）の上部をニッパーで切断します。ニッパーを抉るとパーツが破損する恐れがありますので、丁寧に切断してください。

72キングタイガー履帯

次にサポート（大）の下部をニッパーで切断します。

72キングタイガー履帯

この手順を繰り返し、すべてのサポート（大）を切断します。

3.サポート（小）を切断する

よく切れるデザインナイフ等で、サポート（小）を切断します。

72キングタイガー履帯

履帯に残ったバリは、手で折り取ることができます。

72キングタイガー履帯

遊動輪の隙間の赤丸部分もサポートですので取り除きます。ピンセット等でつまんで折り取ると綺麗に取り除くことができます。

72キングタイガー履帯

4.キットパーツの加工

キットパーツを加工します。詳細は後述の「ポイント」をご覧ください。

5.転輪の取り付け

キットの車体に転輪を取り付けます。この際、まだ転輪を接着しないことをお勧めいたします。

6.履帯の取り付け

転輪の溝に履帯のガイドを合わせながら、履帯を取り付けます。

72キングタイガー履帯

7.起動輪・遊動輪の接着 Adhesion of Drive wheels and Idler wheels

取り付けが完了したら、瞬間接着剤を流し込み、起動輪・遊動輪を接着します。この作業は任意です。接着しなくても構いません。

以上で履帯の車体への取り付けは完了です。

ポイント　ドラゴン社のキットと組み合わせる場合　When combined with a Dragon kit

本3Dプリンタキット「1/72 キングタイガー履帯-連結型（スプロケットセット）[3Dプリンタ出力品」は、履帯、起動輪、遊動輪のみを同梱しています。

戦車本体、ドラゴン社、または他社のキットを別途購入・使用する必要があります。また、一部パーツには加工が必要となりますので、その方法等を解説します。

適合するドラゴン社キット

例として、以下のキットと組み合わせることができます。

ドラゴン 1/72 第二次世界大戦ドイツ軍重戦車キングタイガーヘンシェル砲塔プラモデル DR7558

ドラゴン社キットを使用する場合の加工個所

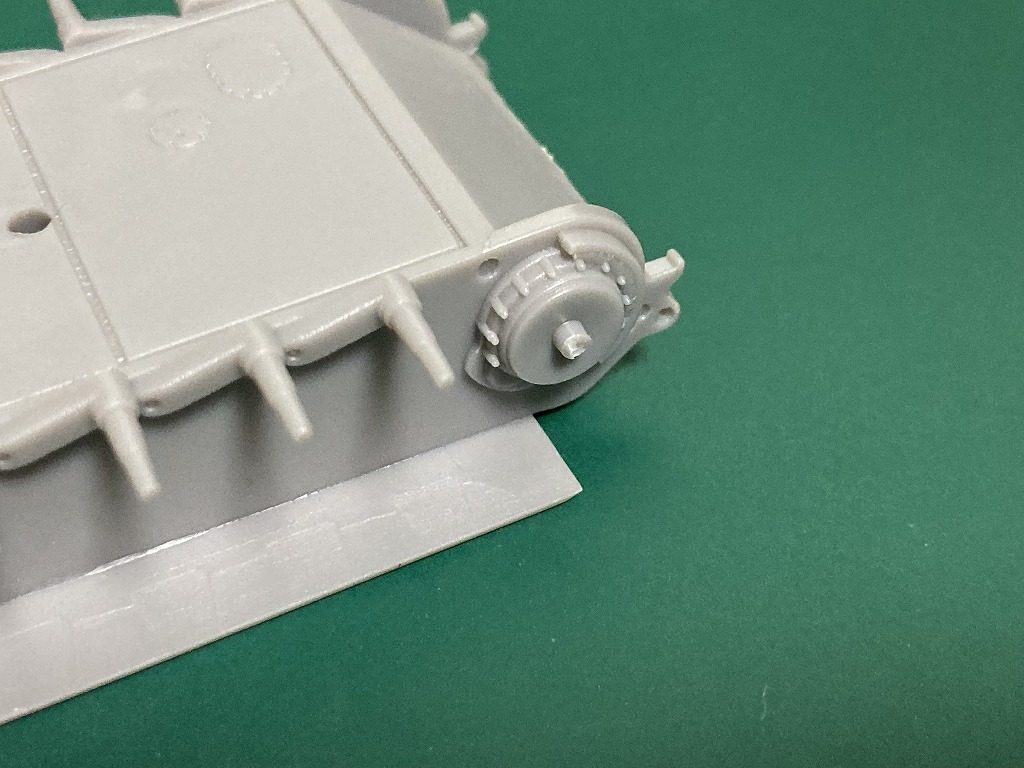

起動輪の軸を、画像のように切り詰めます（すべて切り取ってしまっても構いません）。

72キングタイガー履帯

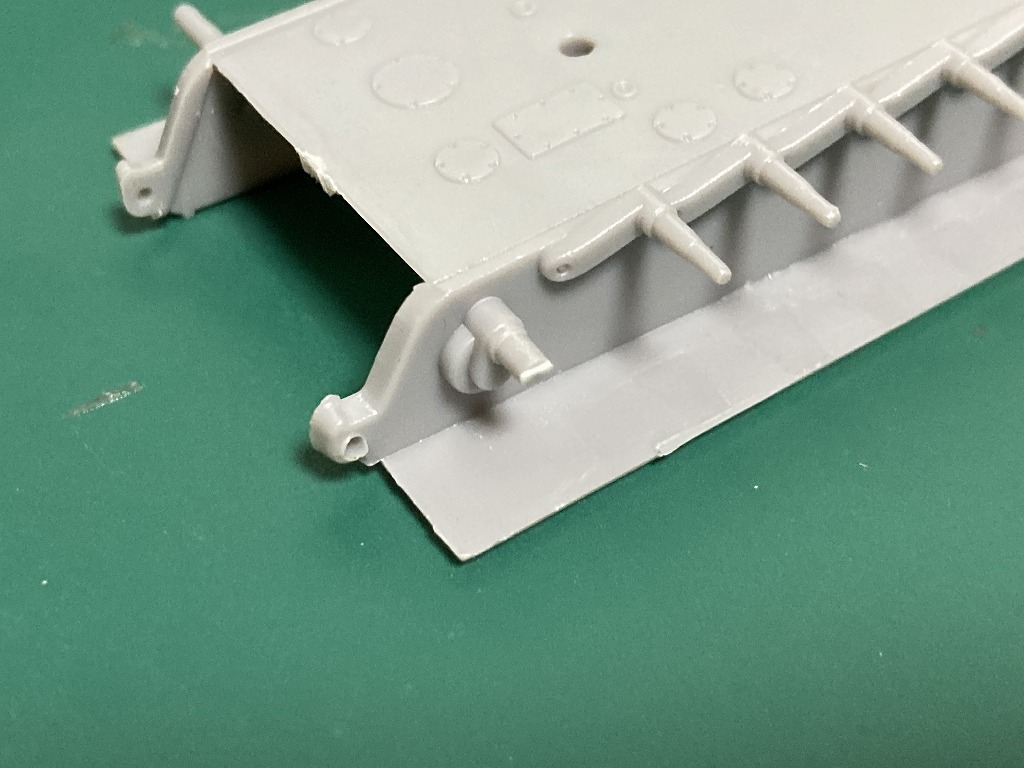

遊動輪の軸を、2mm程度切り詰めます。

72キングタイガー履帯

以上で必要な加工は完了です。

もし、これでも起動輪のおさまりが悪い場合は、起動輪内側のデザインナイフ等で面取りするように少し削ってください（お手数をおかけいたします）。

ポイント　フライホーク社のキットと組み合わせる場合　When combined with a FlyHawk Models kit

本3Dプリンタキット「1/72 タイガー履帯-連結型（スプロケットセット）[3Dプリンタ出力品」は、フライホーク社のキングタイガーと組み合わせることもできます。

本キットは1/72キングタイガーの決定版といわれるものであり、そのディテールは素晴らしいものです。履帯も素晴らしいものが付属しており、正直そのままでいいようにも思えます・・・。

適合するフライホーク社キット

例として、以下のキットと組み合わせることができます。

フライホークモデル 1/72 ドイツ軍重戦車 Sd.Kfz.182 キングタイガーヘンシェル砲塔プラモデル

フライホーク社キットを使用する場合の加工個所

フライホーク社のキットを使用する場合は以下を下降します。

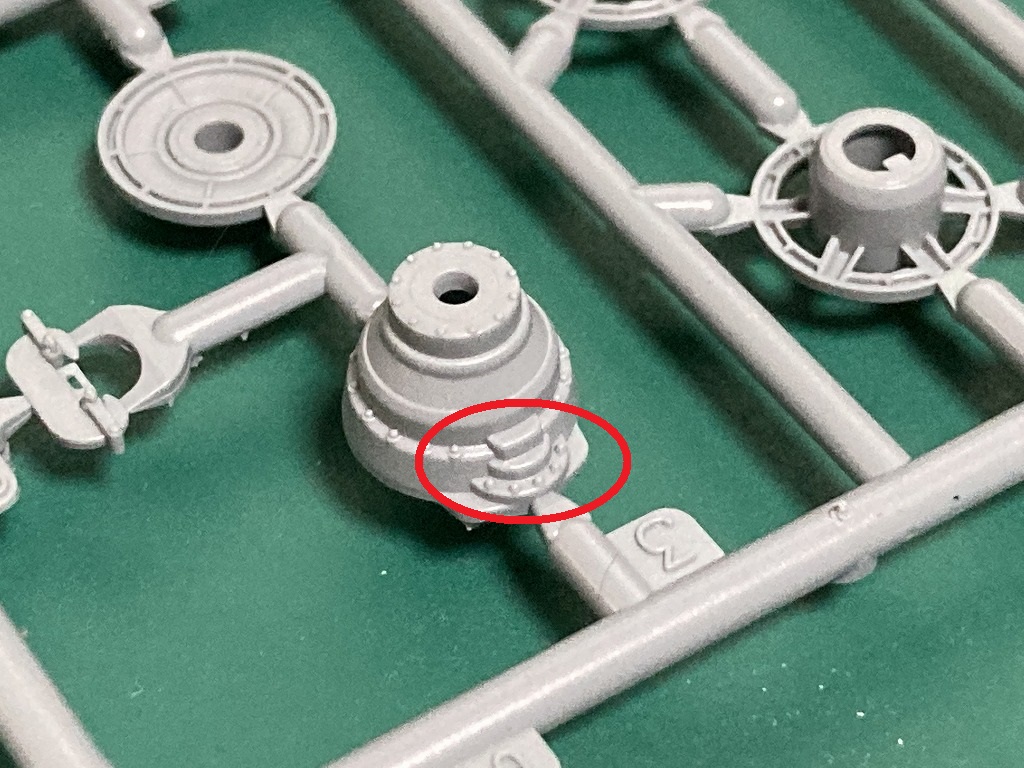

起動輪の基部の出っ張りを、画像のように切り取ります。

72キングタイガー履帯

遊動輪の軸を、2mm程度切り詰めます。

72キングタイガー履帯

以上で必要な加工は完了です。

最後に　Finally

以上で自作野郎工房の開発した3Dプリンタキット「1/72 キングタイガー履帯-連結型（スプロケットセット）[3Dプリンタ出力品]」について説明を終わります。

引き続き、1/72のドイツ戦車を中心にフルインテリアキット・アップグレードパーツを開発してまいります。

ぜひ、市販のプラスチックモデルにはないディープな世界をお手に取ってご確認ください。

This is the end of the explanation. I hope you enjoy it.
