1/72 HL230P30 エンジンキット(3Dプリンタ)の作り方 How to assemble 1/72 HL230P30 Kit

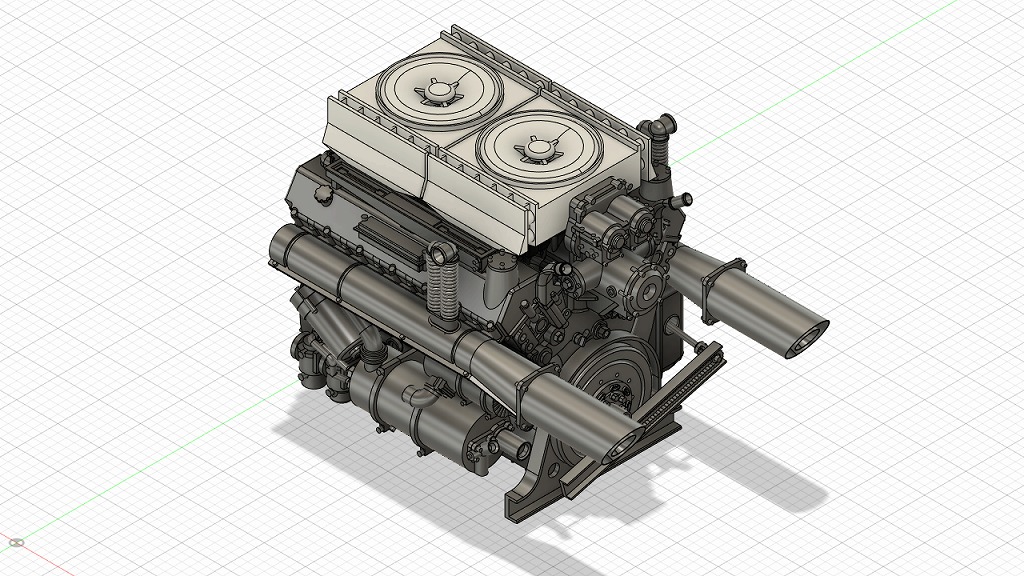

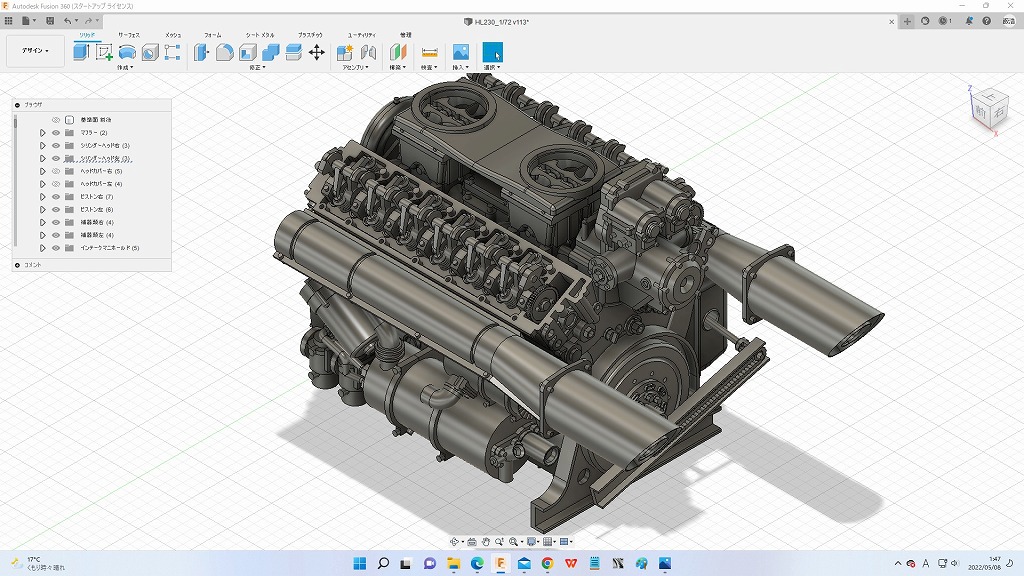

HL230P30

本ページは、自作野郎工房の開発した3Dプリンタキット「1/72 HL230P30 エンジンキット(3Dプリンタ)」について概要をまとめたものです。



3Dプリンタキットは市販のプラスチックモデルと異なり、取り扱いに特徴があります。



本キットを完成させるために必要なポイントについて解説致します。結論から申し上げますと、3Dプリンタキットの経験がない方もこのページを参照して頂ければ問題なく本キットを完成させることができます。ぜひ、チャレンジしてみてください。



This page outlines the 3D printer kit "1/72 HL230P30 Engine Kit (3D Printer)" developed by Jizoku Yaro Kobo.



Unlike commercially available plastic models, 3D printer kits are unique in handling.



We will explain the points necessary to complete this kit. In conclusion, even those who have no experience with 3D printer kits can complete this kit without any problem by referring to this page. Please give it a try.



販売サイト Sales site

ヤフーオークション Yahoo auction



Amamzon Japan



eBay



製品概要 Product Summary

HL230P30

  • 1/72スケールのHL230P30 エンジンのキットです。
  • 組立てられた状態のエンジンが1機、分解された状態のエンジンが2機含まれています。分解された状態のエンジンも、組み立てることができます。
  • 本キットはHL230P30エンジンのみが含まれています。このエンジンはパンター、キングタイガー等に搭載されましたが、それらの戦車は含まれていません。
  • シリンダーブロック、シリンダーヘッド、インテークマニホールド他エンジンの主要パーツをリアルに再現しています。
  • 本キットは上級者向けです。3Dプリンタキットをすでに作成した経験がある方を対象としています。できる限り、弊社の他製品で3Dプリンタキットに慣れて頂いてから、本キットをご購入されることをお勧めいたします。
  • This is a 1/72 scale HL230P30 engine kit.
  • It includes one engine in assembled condition and two engines in disassembled condition. The engine in disassembled condition can also be assembled.
  • This kit contains only the HL230P30 engine. This engine was installed in the Panther, King Tiger, etc., but those tanks are not included.
  • The cylinder block, cylinder head, intake manifold and other major parts of the engine are realistically reproduced.
  • This kit is intended for advanced users, and is intended for those who already have experience in creating 3D printer kits. We recommend that you purchase this kit after becoming familiar with our other 3D printer kits if at all possible.



特徴 Features

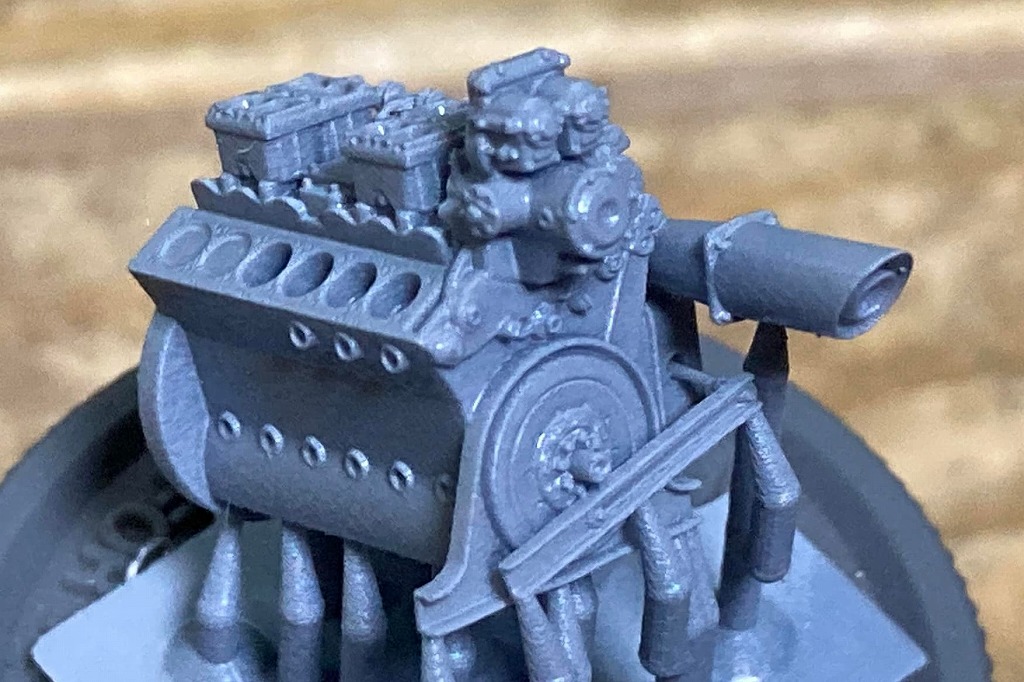

  • 底面には3Dプリンタ特有のサポートが多数あるため丁寧な作業が必要です。また、レジンは一般のプラモデルの素材と比較し欠けやすいため、サポートの除去は薄刃ニッパー等で丁寧な除去が必要となります。
  • モノクロ4Kの高解像度3Dプリンタに、有名メーカーの水洗いレジンを使用して出力しています。
  • 丁寧に専用機材を使用しきちんと2次硬化を行っています。3Dプリンタ製品にありがちなべたつき等はありません。
  • Careful work is required on the bottom surface as there are many supports unique to 3D printers. In addition, resin tends to chip more easily than general plastic modeling materials, so careful removal of the supports is necessary using thin-blade nippers, etc.
  • The output is produced on a monochrome 4K high-resolution 3D printer using water-washed resin from a well-known manufacturer.
  • The resin is carefully cured in the secondary curing process using special equipment, and there is no stickiness that is often seen in 3D printer products.



注意事項 important points

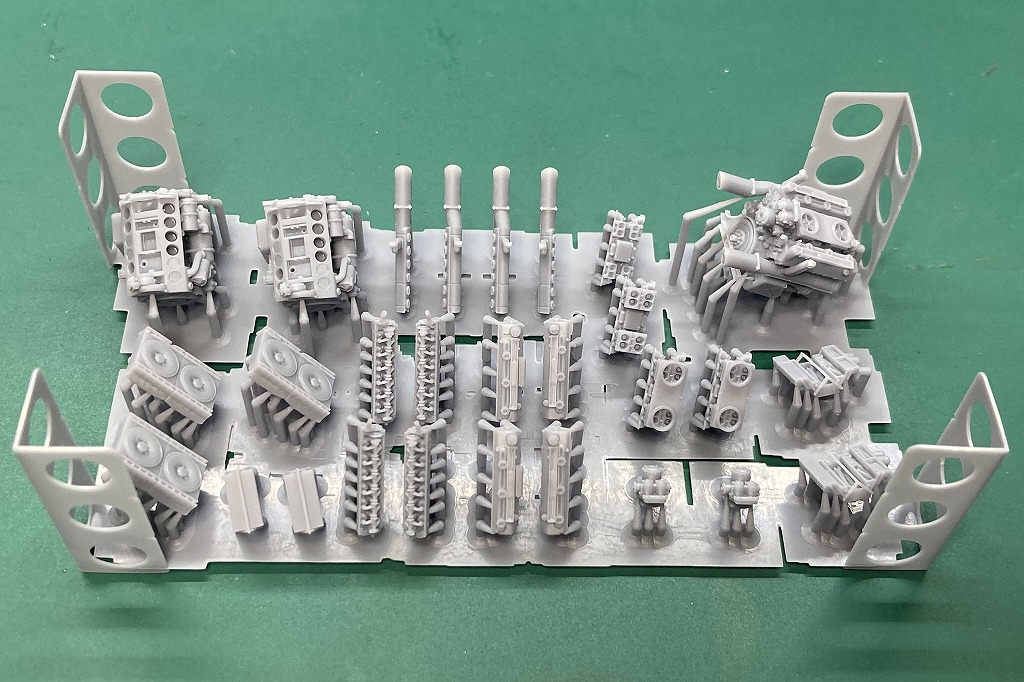

  • このキットに含まれるのは以下のの写真にあるパーツです。
  • 本キットは3Dプリンタキットであるため、3Dプリンタによる出力で避けられない細かな段差・ゆがみがある程度発生します。その状態は商品写真でご確認ください。
  • Included in this kit are the parts shown in the photos below.
  • Since this kit is a 3D printer kit, minor bumps and distortions that are inevitable in 3D printer output will occur to some extent. Please check the condition of the parts in the product photos.



1/72 P230P30


3Dプリンタキットの基礎について About the Basics of 3D Printer Kits

HL230P30

3Dプリンタキットは市販のプラスチックモデルと異なる素材・製法で作成されています。



3Dプリンタキットの特徴や注意事項は以下にまとめてありますので、そちらをご覧ください。



The 3D printer kit is made with a different material and manufacturing method from the commercially available plastic model.



Please refer to the following for the features and precautions of the 3D printer kit.



ポイント1 3Dプリンタキットについて Point 1 About 3D printer kit
ポイント2 パーツの切り出し Point 2 How to cut out parts


パーツ構成 Parts composition

HL230P30

1/72 HL230P30 エンジンキット [3Dプリンタ出力品]のパーツ構成を解説します。



Explanation of the parts configuration of 1/72 HL230P30 Engine Kit [3D printer output].



HL230P30



1:クランクケース crankcase
2:インテークマニホールドセット Intake manifold set
3:インテークマニホールド&キャブレター Intake manifold & carburetor
4:インテークマニホールド Intake manifold
5:メカニカルポンプ mechanical pump
6:シリンダーヘッド(左) Cylinder head (left)
7:シリンダーヘッド(右) Cylinder head (right)
8:シリンダーヘッドカバー(左) Cylinder head cover (left)
9:シリンダーヘッドカバー(右) Cylinder head cover (right)
10:排気管(右) Exhaust pipe(right)
11:排気管(左) Exhaust pipe(left)
12:エアクリーナーボックス Air cleaner box
13:HL230P30(組立済) HL230P30(assembled)
14:工具箱1 Tool box1
15:工具箱2 Tool box2


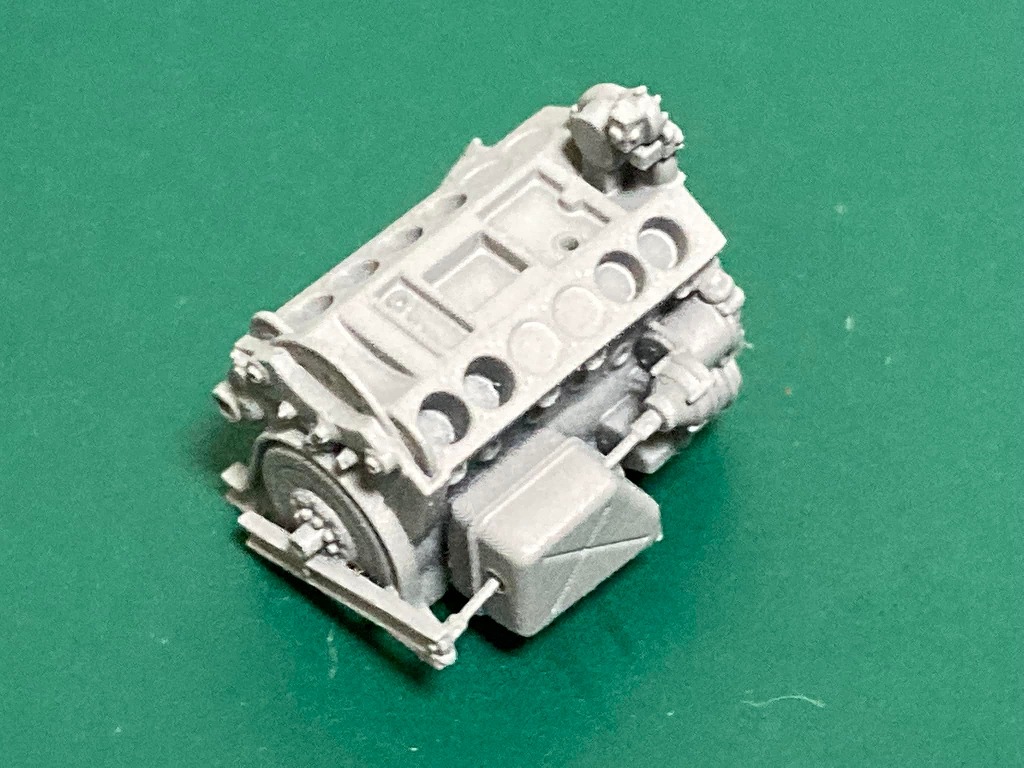

組立(assembly)

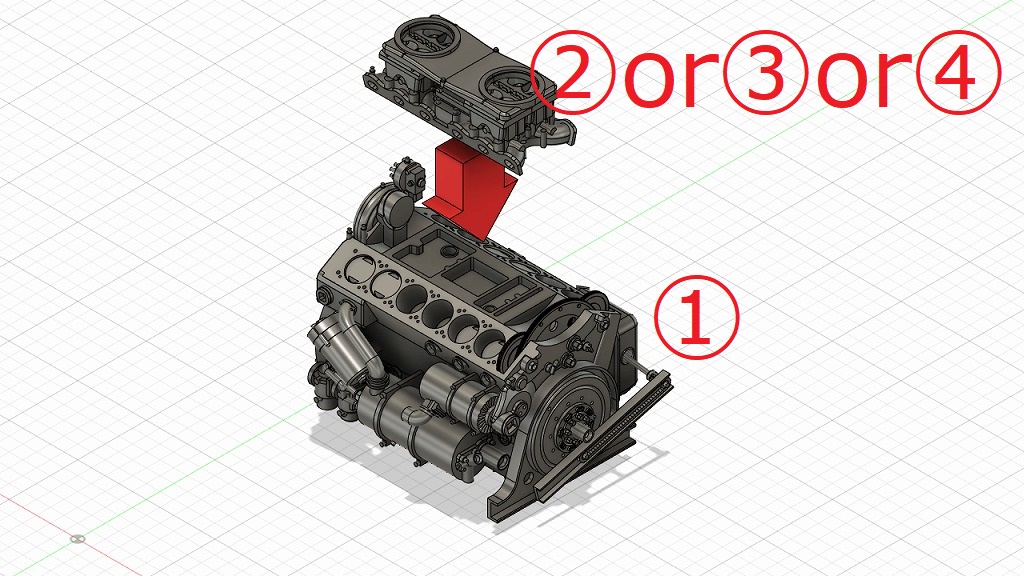

インテークマニホールドセットの取り付け Installation of Intake manifold set

HL230P30



メカニカルポンプの取り付け Installation of mechanical pump

HL230P30

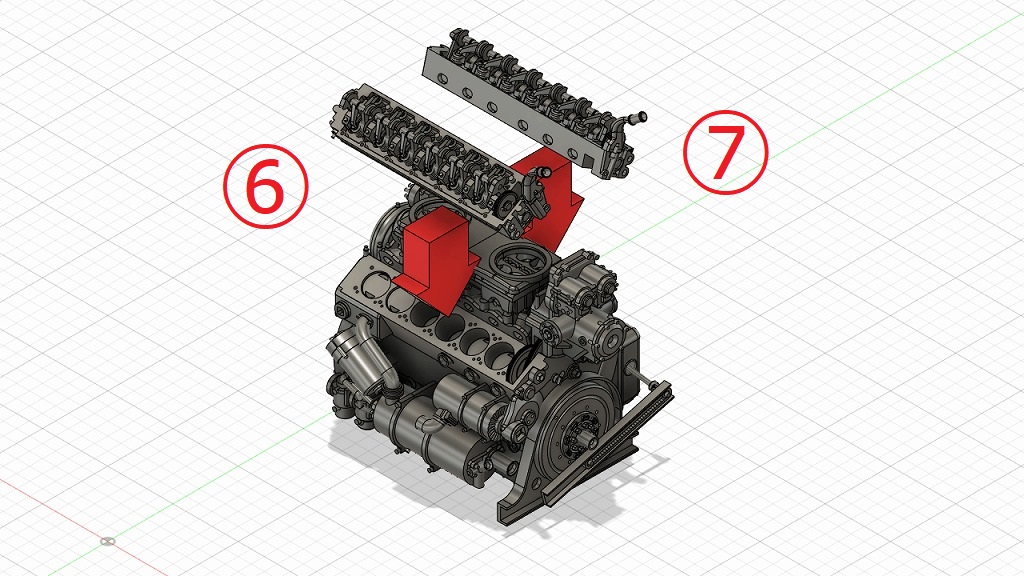

シリンダーヘッドの取り付け Installation of Cylinder head

HL230P30



シリンダーヘッドカバーの取り付け Installation of Cylinder head cover

HL230P30



排気管の取り付け Installation of Exhaust pipe

HL230P30

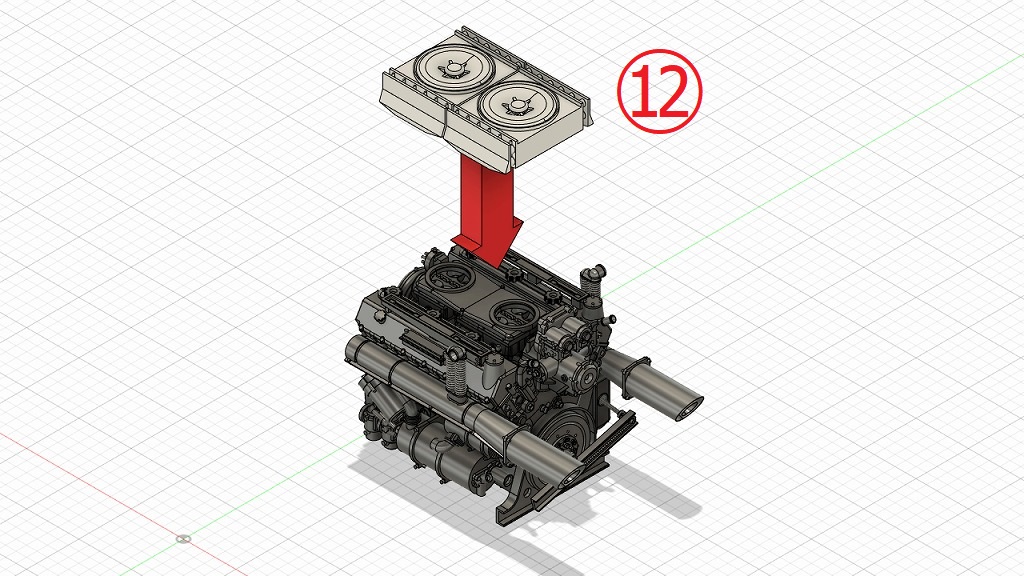

エアクリーナーボックス Installation of Air cleaner box

HL230P30



HL230P30

組立のポイント Precautions for assembly

破損に注意! Watch out for damage!



本キットは精密なパーツで構成されています。素材であるレジンの特性上、鋭いニッパーを使用しないとパーツが破損する可能性があります。

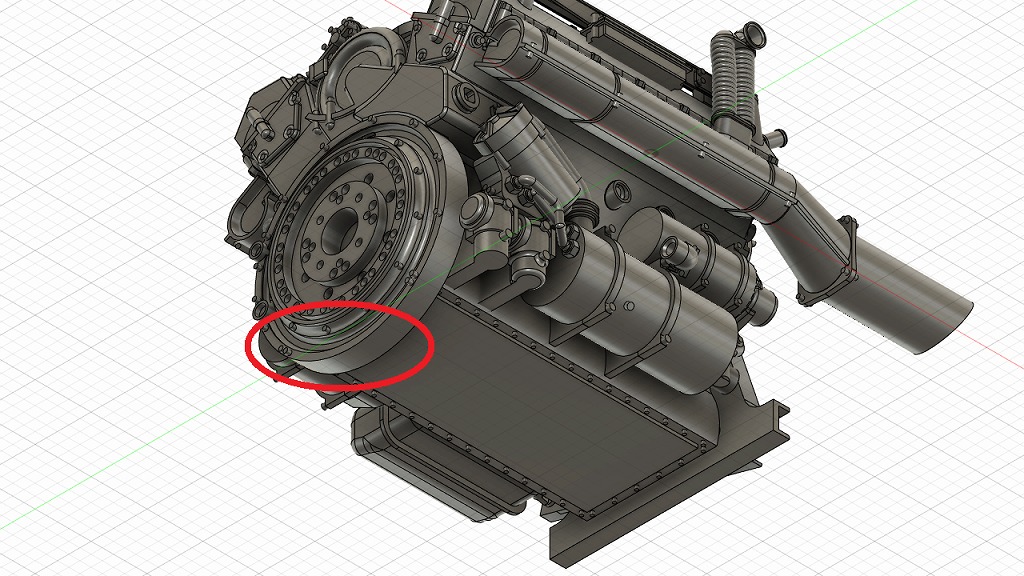

以下の図の赤丸部分は特に丁寧に作業をしてください。



This kit consists of precision parts. Due to the characteristics of the resin used as material, parts may be damaged if sharp nippers are not used.



Please work especially carefully on the red circled parts in the following figure.



HL230P30



HL230P30

最後に

HL230P30

以上で自作野郎工房の開発した3Dプリンタキット「1/72 HL230P30 エンジンキット[3Dプリンタ出力品]」について概要の説明を終わります。



引き続き、ドイツ戦車を中心にフルインテリアキットを開発してまいります。



ぜひ、市販のプラスチックモデルにはないディープな世界をお手に取ってご確認ください。
