1/72 グリレ17/21 フルインテリアキット(3Dプリンタ)の作り方 How to assemble 1/72 Grille 17/21 Full Interior Kit

1/72 Grille 17/21

本ページは、自作野郎工房の開発した3Dプリンタキット「1/72 グリレ17/21 フルインテリアキット(3Dプリンタ)」について概要をまとめたものです。



3Dプリンタキットは市販のプラスチックモデルと異なり、取り扱いに特徴があります。



本キットを完成させるために必要なポイントについて解説致します。本キットはフルキットであり、3Dプリンタキット特有の難しさがあります。本サイトをよく読んで、慎重に組み立てを行ってください。



This page outlines the 3D printer kit "1/72 Grille 17/21 Full Interior Kit (3D Printer)" developed by the self-made bastard studio.



Unlike commercially available plastic models, 3D printer kits are unique in handling.



We will explain the points necessary to complete this kit. This kit is a full kit and has difficulties unique to 3D printer kits. Please read this site carefully and assemble the kit carefully.



販売サイト Sales site

ヤフーオークション Yahoo auction



Amamzon Japan



eBay



製品概要 Product Summary

1/72 Grille 17/21

  • 1/72スケールのWW2ドイツ軍戦闘車両 グリレ17/21のフルインテリアキットです。
  • グリレ17/21はそれぞれ別キットです。コンバージョンキットではありません。ご希望のキットの選んで購入してください。
  • 本キットはフルキットです。他社製のベースキットは不要です。
  • エンジンルーム、トランスミッション、主砲、無線機などがリアルに再現されています。
  • 塗装の容易さ、リアルさを追求するためパーツ分割がなされています。
  • 本キットは上級者向けです。3Dプリンタキットをすでに作成した経験がある方を対象としています。できる限り、弊社の他製品で3Dプリンタキットに慣れて頂いてから、本キットをご購入されることをお勧めいたします。
  • This is a full interior kit of the WW2 German combat vehicle Grille Ausf. H in 1/72 scale.
  • Grille 17/21 are separate kits. This is not a conversion kit. Please select and purchase the kit of your choice.
  • This kit is a full kit. No other company's base kit is required.
  • Engine compartment, transmission, main gun, radio, etc. are realistically reproduced.
  • Parts are divided for easy painting and realism.
  • This kit is intended for advanced users who already have experience with 3D printer kits. We recommend that you get used to 3D printer kits by using our other products before purchasing this kit.

特徴 Features

  • 3Dプリンタ初心者の方のために、練習用として小さな部品、壊れやすい部品は計2セット同梱しています(練習用のパーツはサポートが割れている等のB級品が梱包されている場合があります)。
  • 底面には3Dプリンタ特有のサポートが多数あるため丁寧な作業が必要です。また、レジンは一般のプラモデルの素材と比較し欠けやすいため、サポートの除去は薄刃ニッパー等で丁寧な除去が必要となります。
  • モノクロ8Kの高解像度3Dプリンタに、有名メーカーの水洗いレジンを使用して出力しています。
  • 丁寧に専用機材を使用しきちんと2次硬化を行っています。3Dプリンタ製品にありがちなべたつき等はありません。
  • For beginners of 3D printers, a total of 2 sets of small parts and fragile parts for practice are included (Practice parts are packed with B-class products such as broken supports. There may be).
  • There are many 3D printer-specific supports on the bottom, so careful work is required. In addition, since resin is more easily chipped than general plastic model materials, it is necessary to carefully remove the support with a thin blade nipper or the like.
  • A monochrome 8K high-resolution 3D printer is output using a water-washing resin from a well-known manufacturer.
  • We carefully use special equipment to perform secondary curing properly. There is no stickiness that is typical of 3D printer products.



    注意事項 important points

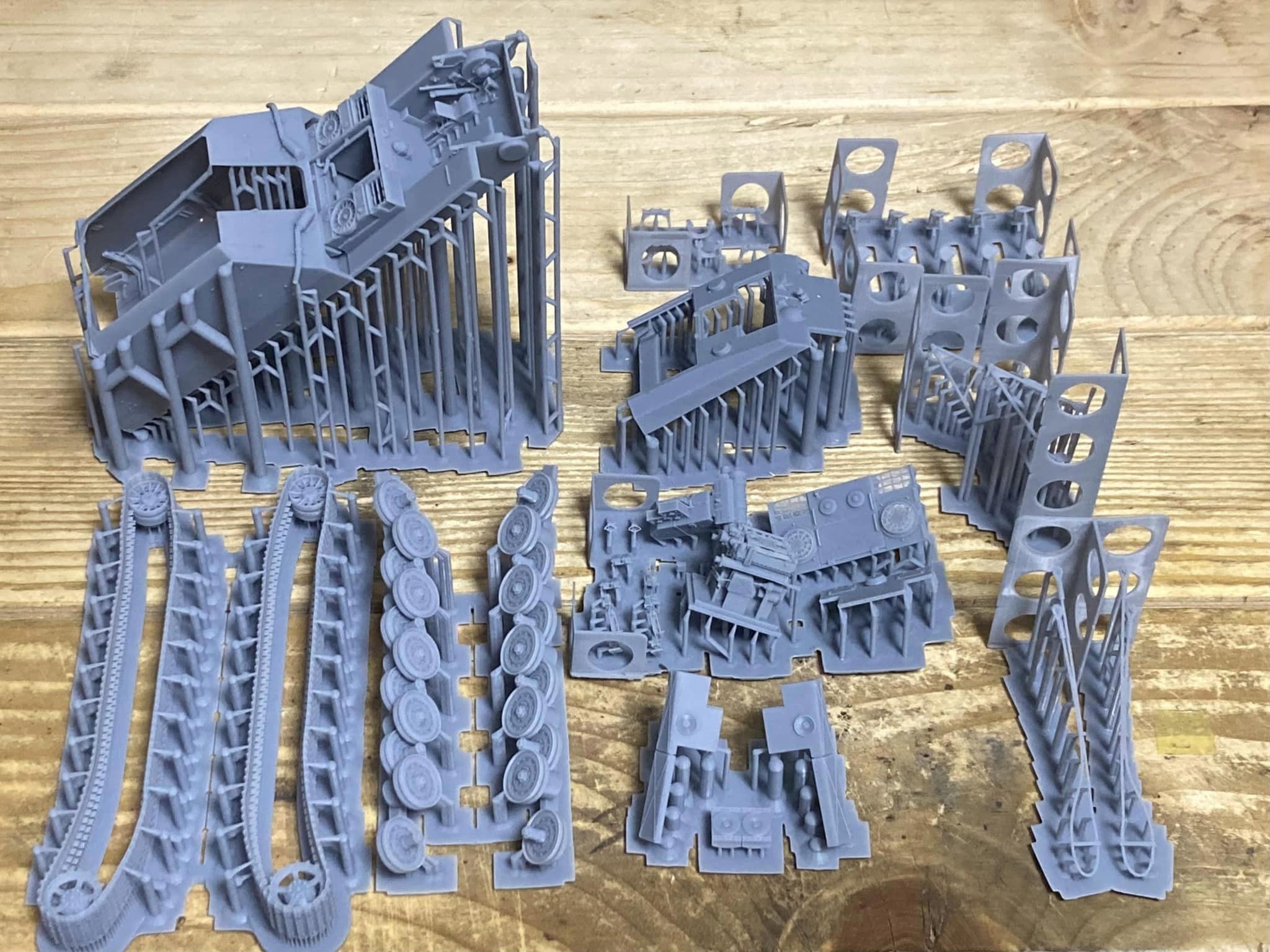

    • このキットに含まれるのは以下の写真にあるパーツです。
    • 本キットは3Dプリンタキットであるため、3Dプリンタによる出力で避けられない細かな段差・ゆがみがある程度発生します。その状態は商品写真でご確認ください。
    • 塗装されているものは作例です。
    • This kit includes the parts shown in the picture below.
    • Since this kit is a 3D printer kit, there will be some small steps and distortions that cannot be avoided when outputting with a 3D printer. Please check the product photo for the condition.
    • The painted one is an example.



      1/72 Grille 17/21



      1/72 Grille 17/21


3Dプリンタキットの基礎について

1/72 Grille 17/21

3Dプリンタキットは市販のプラスチックモデルと異なる素材・製法で作成されています。



3Dプリンタキットの特徴や注意事項は以下にまとめてありますので、そちらをご覧ください。



The 3D printer kit is made with a different material and manufacturing method from the commercially available plastic model.



Please refer to the following for the features and precautions of the 3D printer kit.



ポイント1 3Dプリンタキットについて Point 1 About 3D printer kit
ポイント2 パーツの切り出し Point 2 How to cut out parts


パーツ構成 Parts composition

1/72 Grille 17/21

1/72 グリレ17/21 フルインテリアキット [3Dプリンタ出力品]のパーツ構成を解説します。いくつかのパーツは、壊してしまったときのために予備が入っています(梱包ミスではありません)。



I will explain the parts composition of the 1/72 Grille 17/21 Full Interior Kit [3D printer output product]. Some parts have spares in case they break (not a packaging mistake).



1/72 Grille 17/21

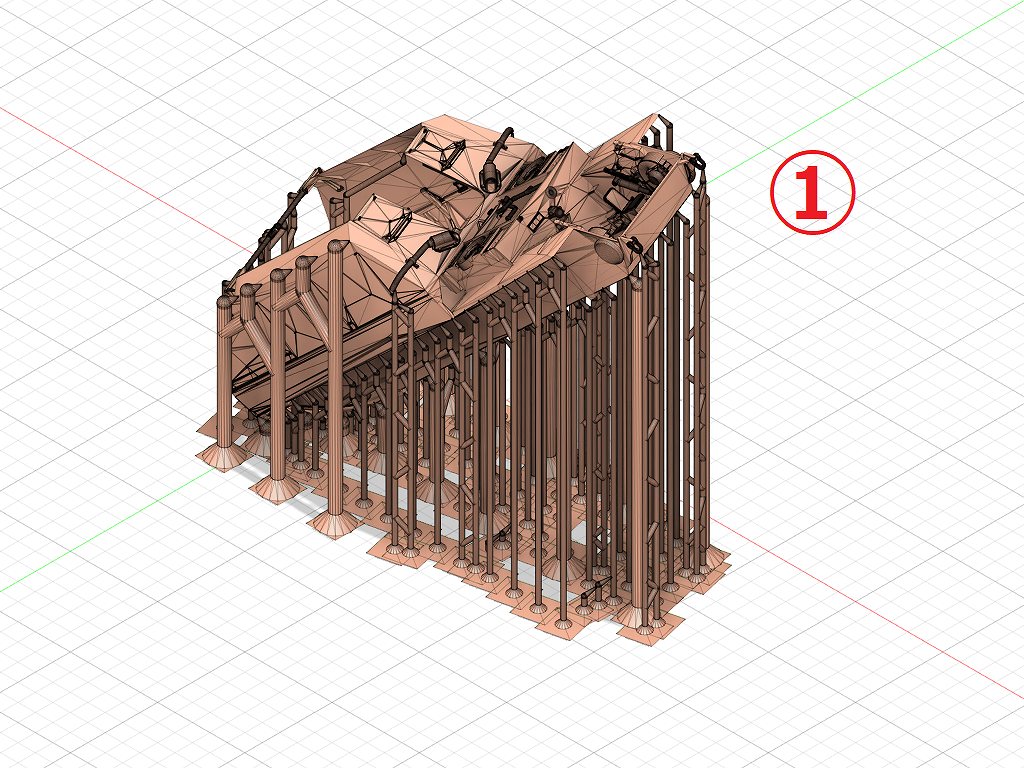

1:車体 Body



1/72 Grille 17/21

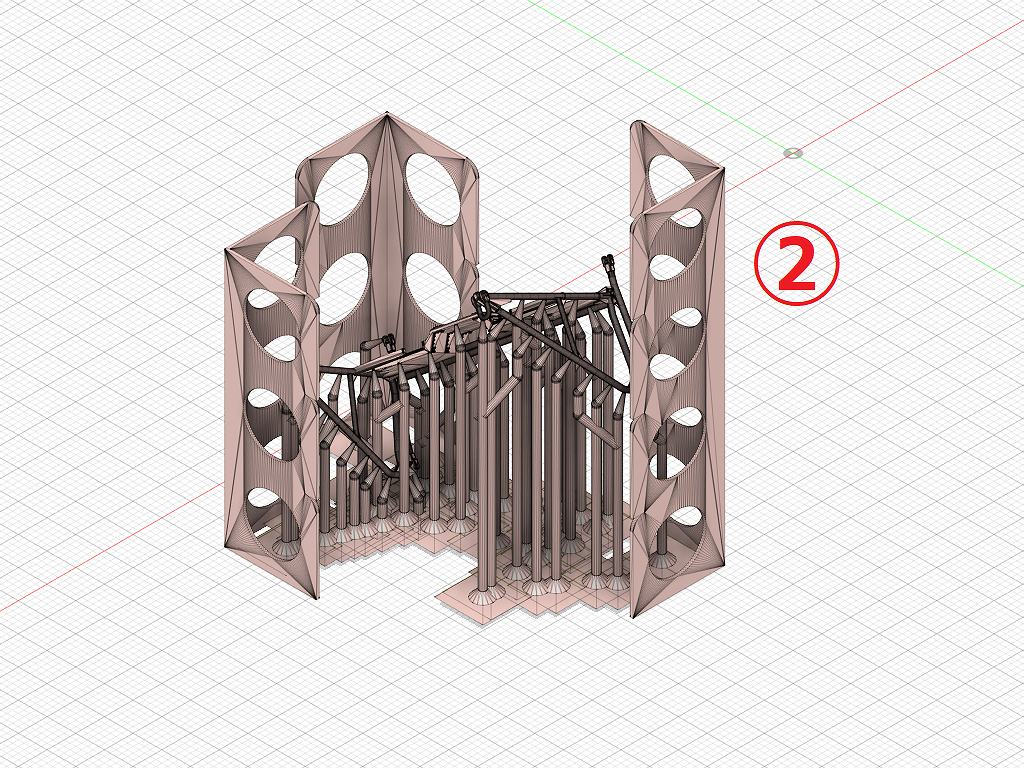

2:旋回板ステー Swivel plate stay



1/72 Grille 17/21

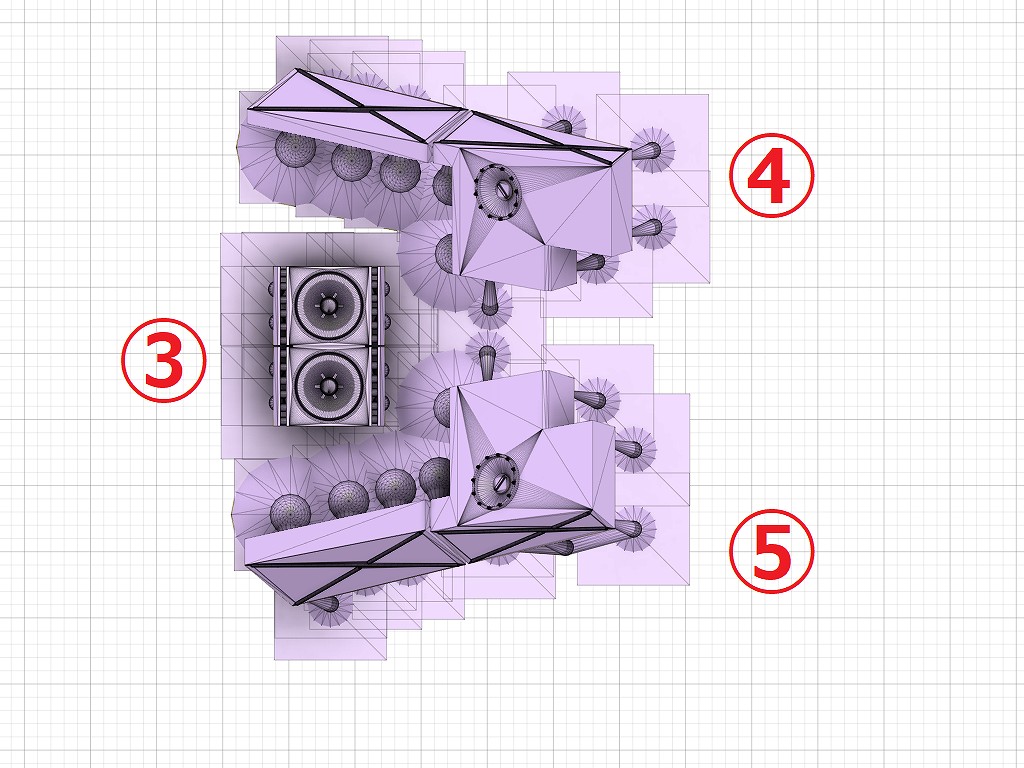

3:エアクリーナー Air cleaner
4:燃料タンク(左) Fuel tank (left)
5:燃料タンク(右) Fuel tank (Right)

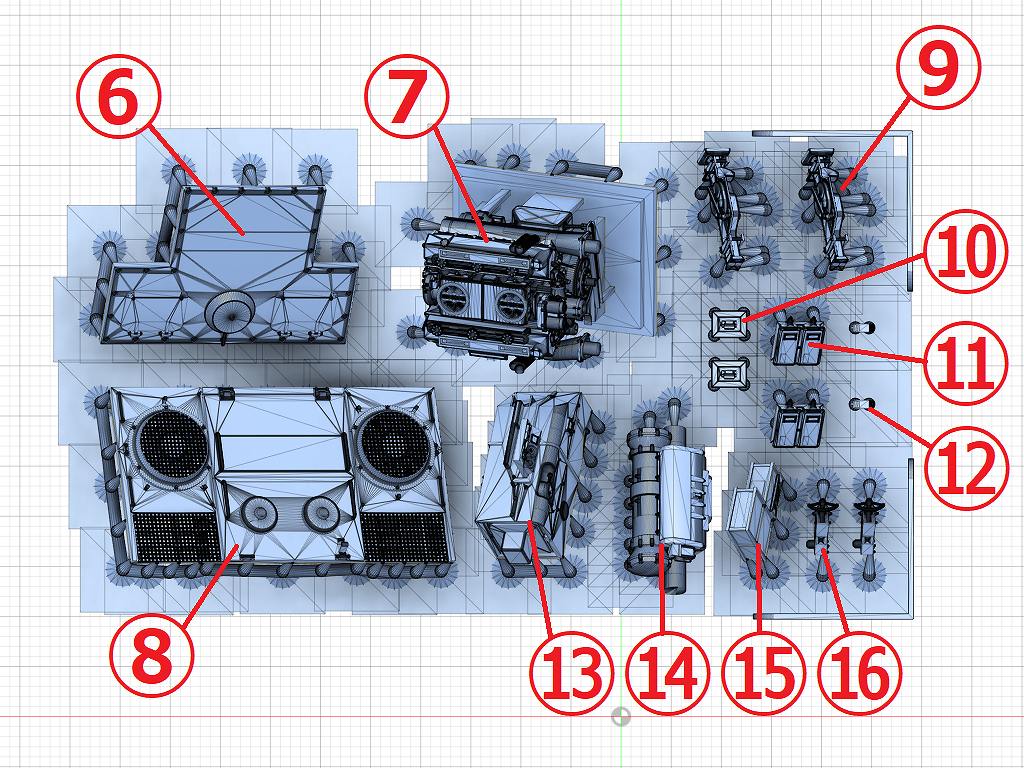

1/72 Grille 17/21



6:操縦席上面パネル Cockpit top panel
7:エンジン(HL230P30) Engine (HL230P30)
8:エンジンルーム上部パネル Engine compartment upper panel
9:20tジャッキ 20t jack
10:ヘッドレスト headrest
11:変圧器 Transformer
12:車内通話装置 intercom
13:トランスミッション1 Transmission2
14:トランスミッション1 Transmission2
15:無線機 Radio equipment
16:ハンドル Steering wheel

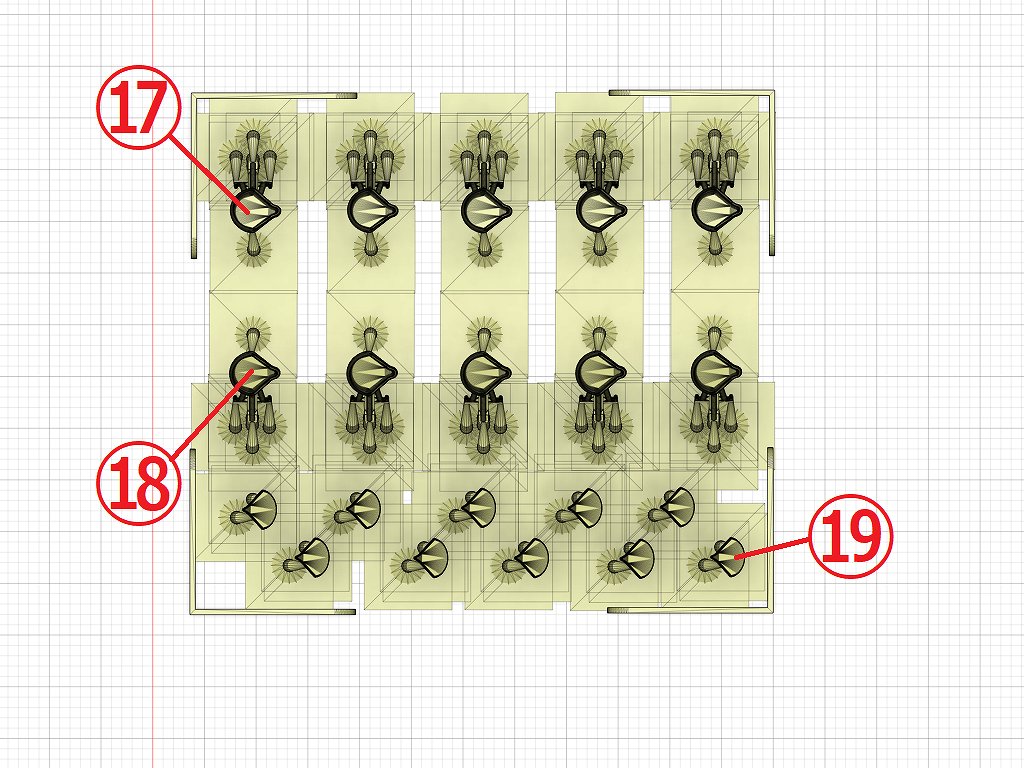

1/72 Grille 17/21



17:座席(左) Seat (left)
18:座席(右) Seat (Right)
19:クッション Cushion



1/72 Grille 17/21

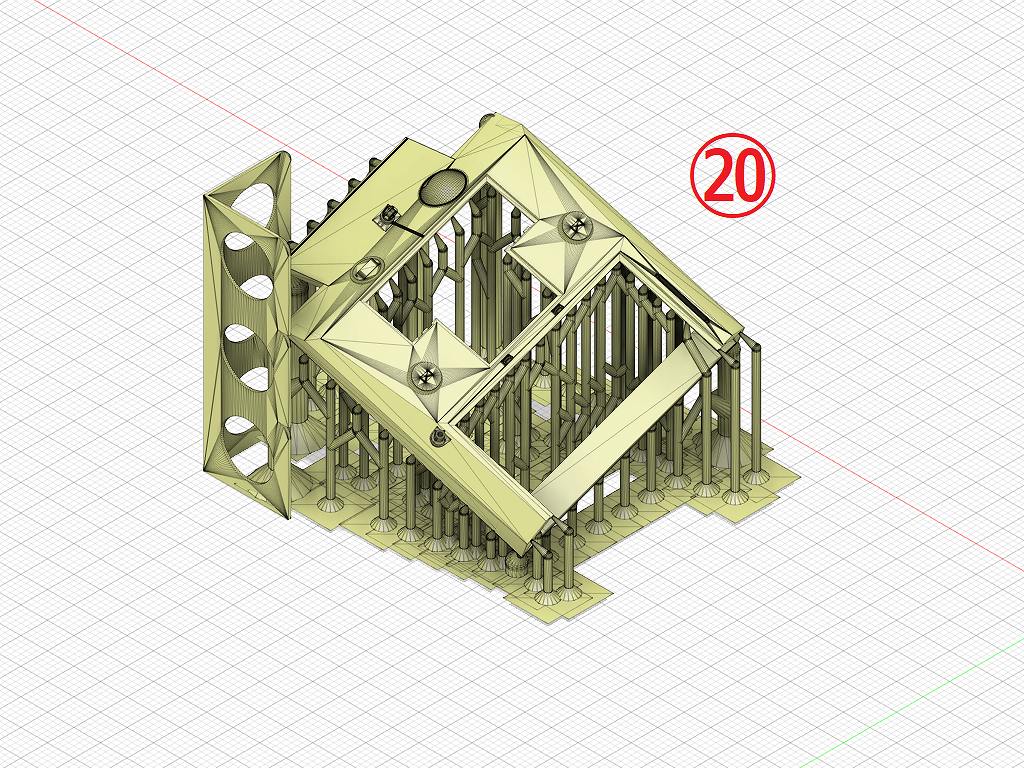

20:車体上部 Upper part of the body



1/72 Grille 17/21

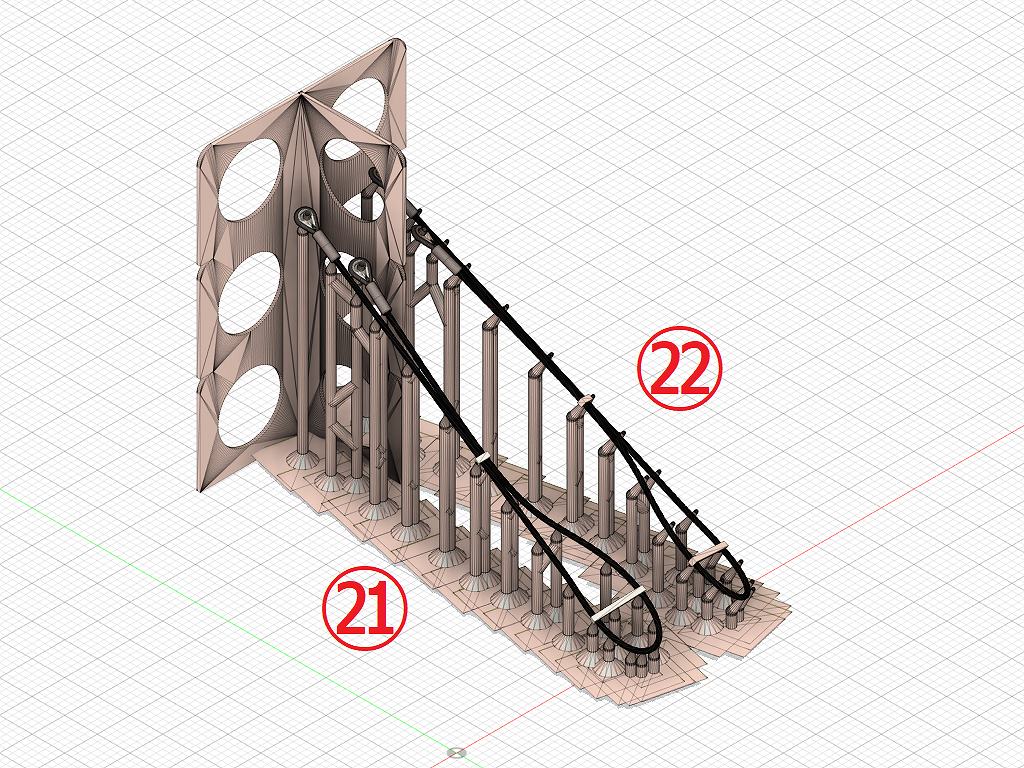

21:牽引ロープ(左) Towing rope (left)
22:牽引ロープ(右) Towing rope (Right)



1/72 Grille 17/21

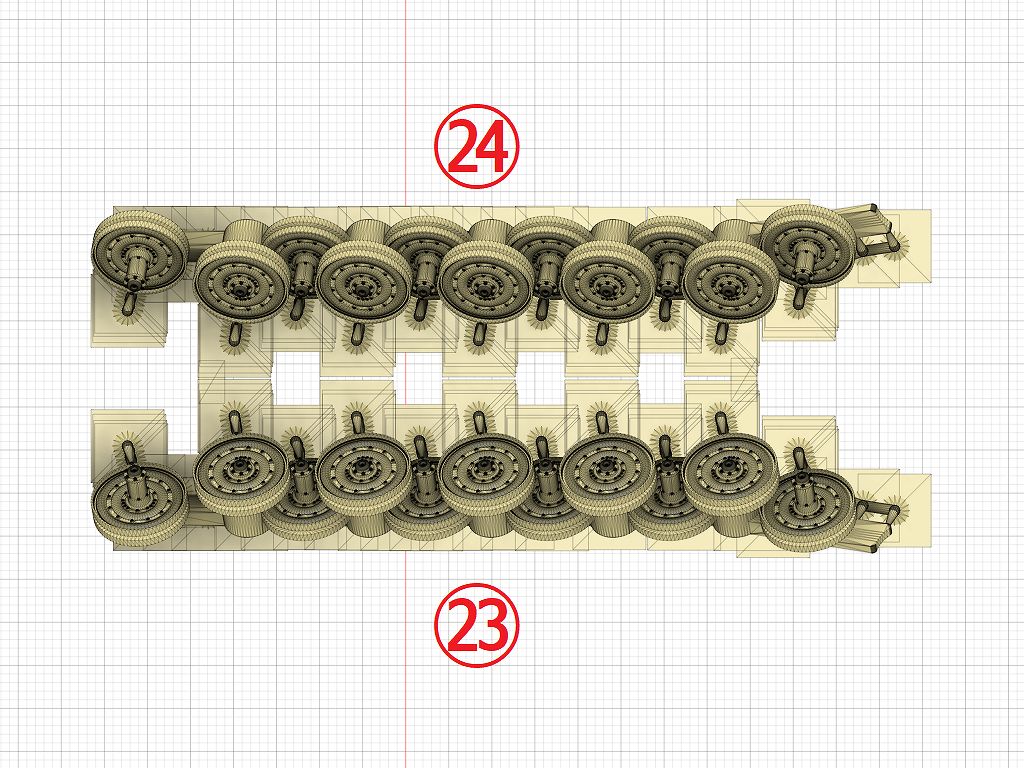

23:転輪(左) Rolling wheels (left)
24:転輪(右) Rolling wheels (Right)



1/72 Grille 17/21

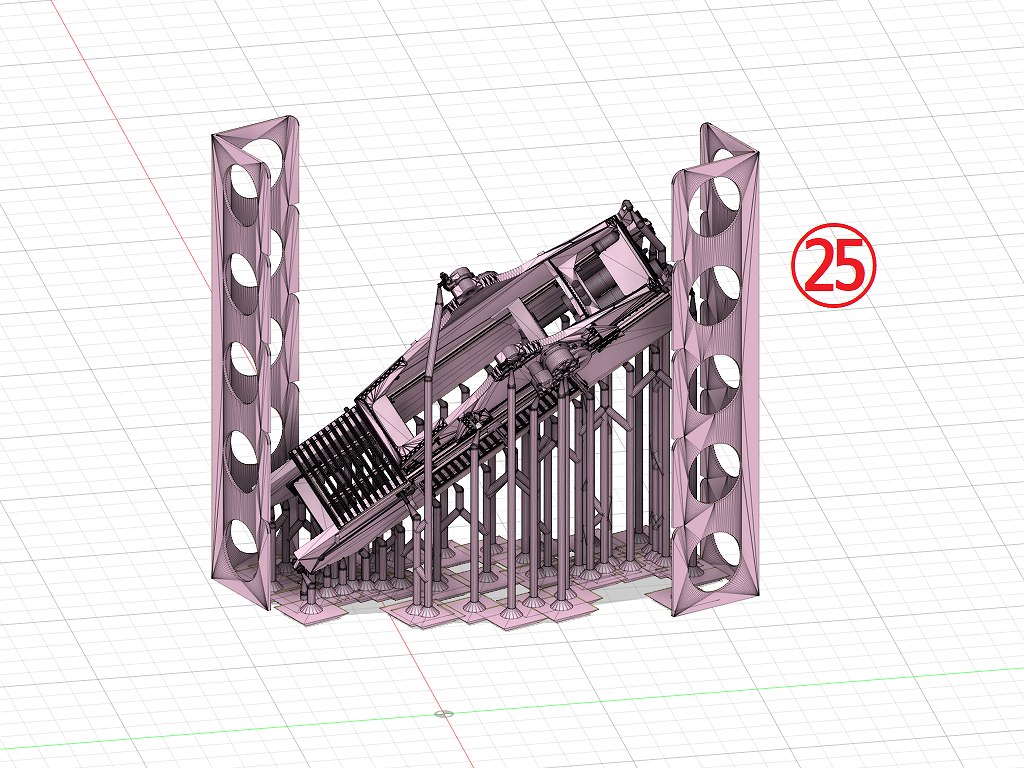

25:砲座 Gun platform



1/72 Grille 17/21



26:旋回板 Swivel plate



1/72 Grille 17/21

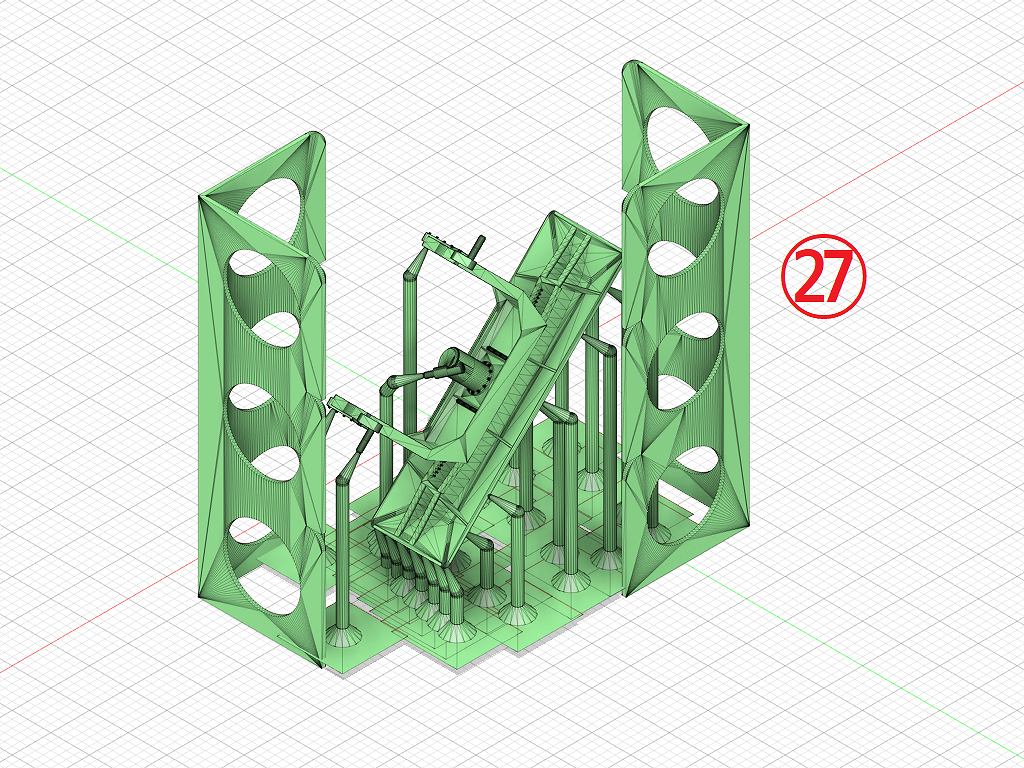

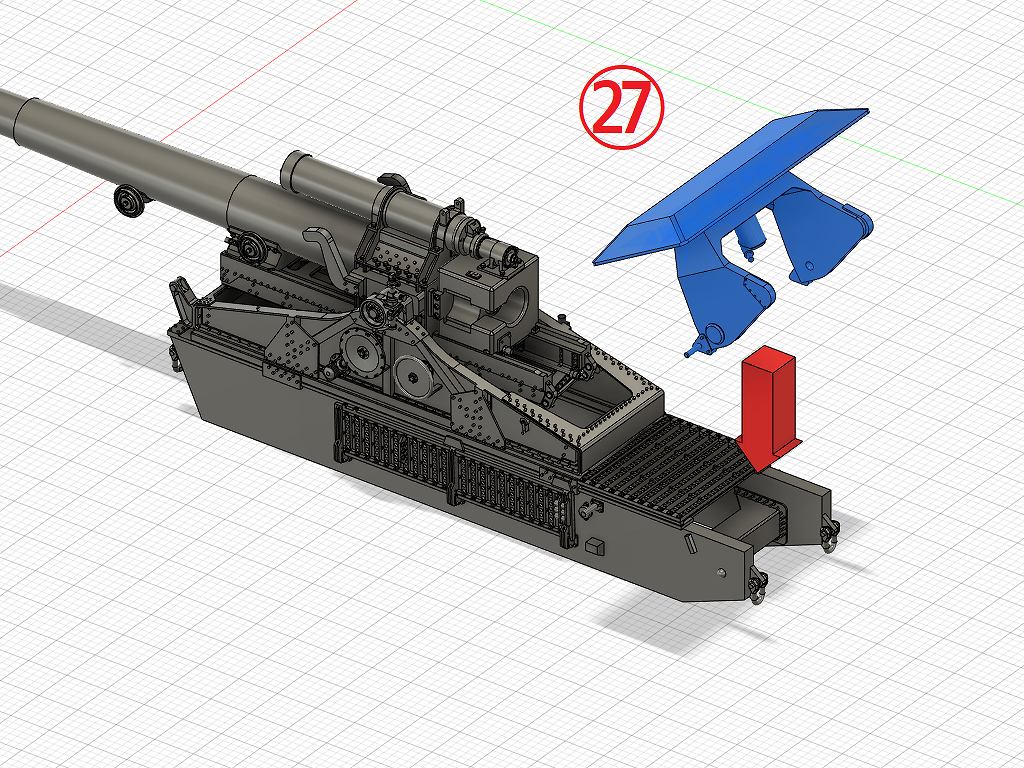

27:接地板 Ground plane



1/72 Grille 17/21



28:グリレ17主砲(K72)このパーツはグリレ21には含まれていません。 Main gun for Grille17 (This part is not included in Grille 21.)



1/72 Grille 17/21



29:グリレ21主砲(Mrs18)このパーツはグリレ17には含まれていません。 Main gun for Grille21 (This part is not included in Grille 17.)



1/72 Grille 17/21

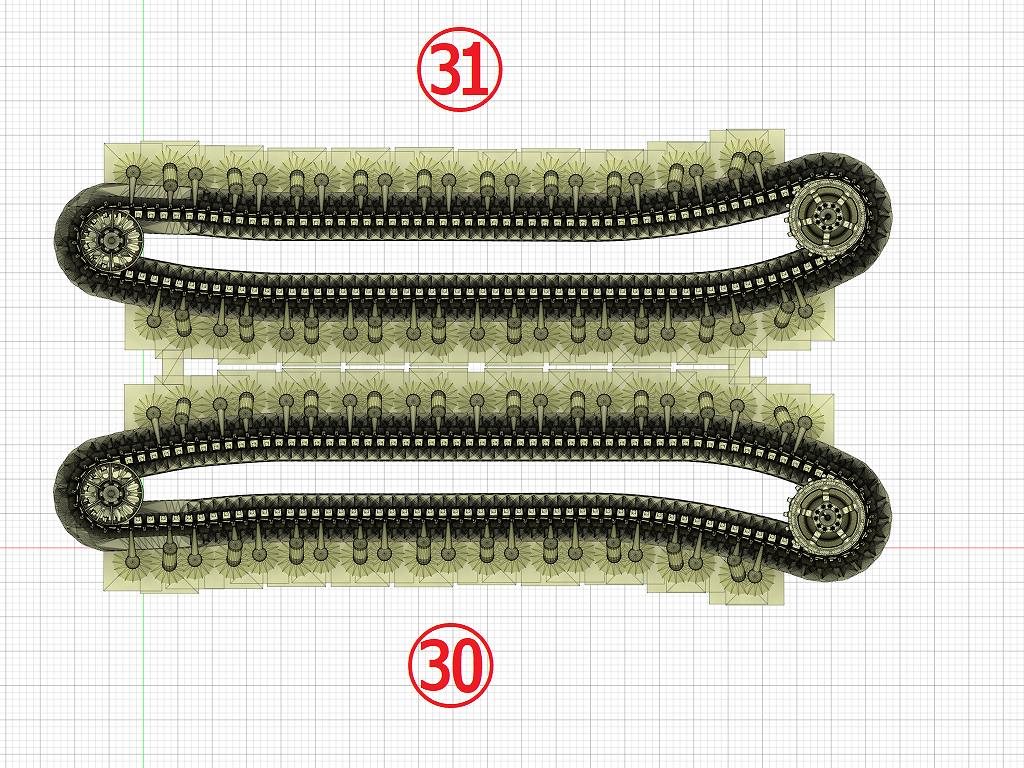

30:履帯(左) Tracks(leftt)
31:履帯(右) Tracks(right)



1/72 Grille 17/21

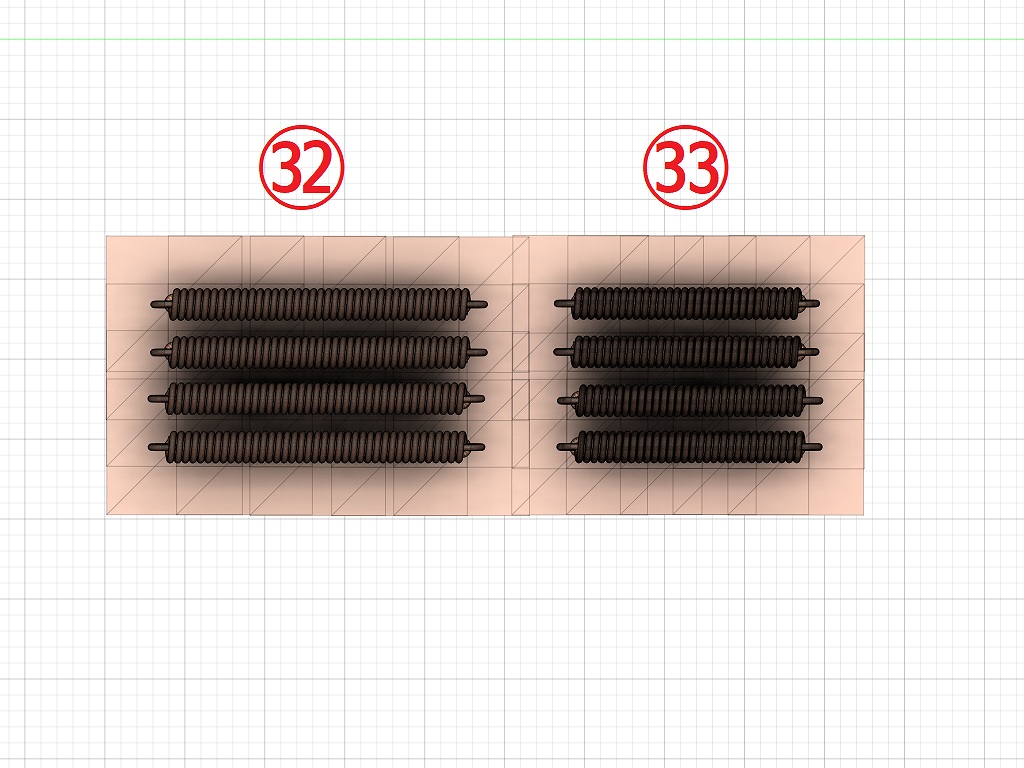

32:バネ1 Spring1
33:バネ2 Spring2



1/72 Grille 17/21

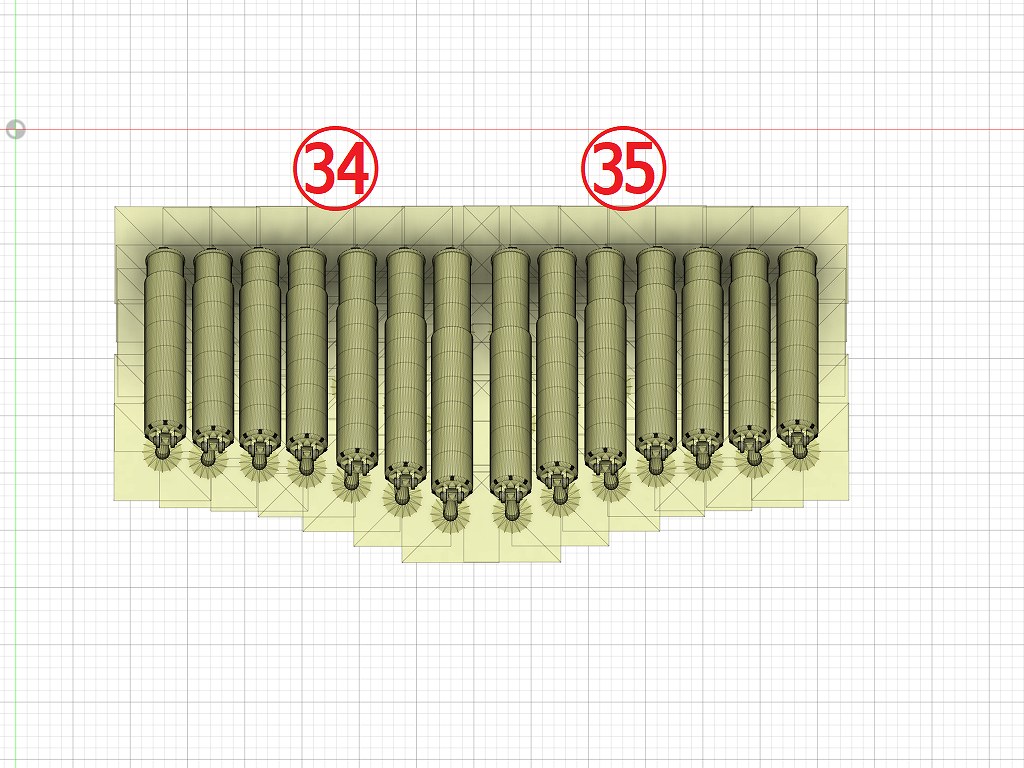

34:仰角ダンバー(左) Elevation dumber(leftt)
35:仰角ダンバー(右) Elevation dumber(Right)



1/72 Grille 17/21



36:トラベリングロック(下) Traveling lock (lower)
37:トラベリングロック(上) Traveling lock (upper)
38:トラベリングロック(開状態) Traveling lock (In open position)


組立(Painting and assembly)

1/72 Grille 17/21

それぞれのパーツを、組み立てる前に全て塗装します。その後、各パーツを組み立てます。



素材がレジンであるため、事前にサフェーサーを塗布することをお勧めします。
Since the material is resin, it is recommended to apply the surfacer in advance.



以下の画像をクリックすると、大きな画像を開くことができます。
You can open a larger image by clicking on the image.

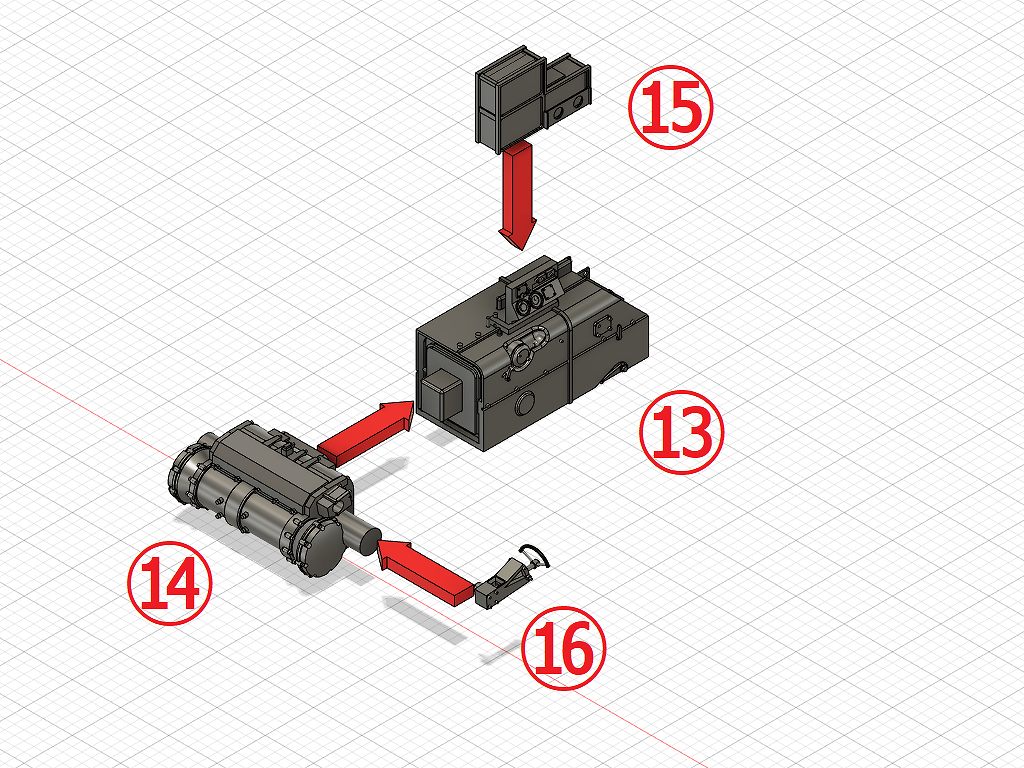

トランスミッションの組立て Assembling the Transmission



1/72 Grille 17/21



1/72 Grille 17/21



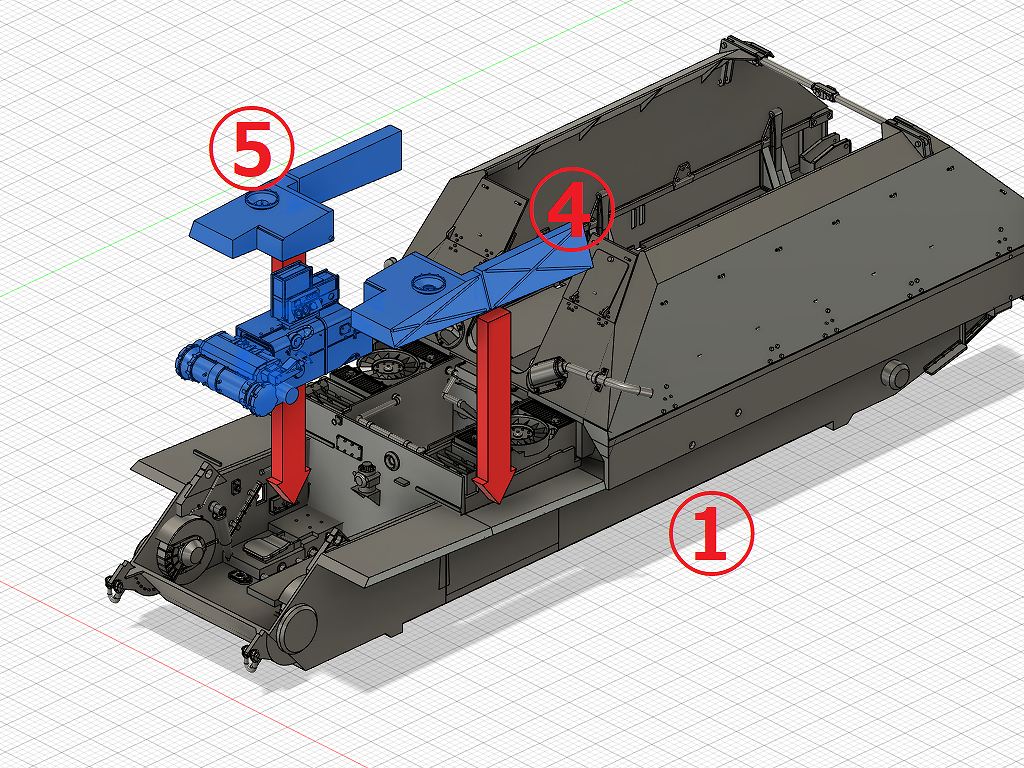

燃料タンクの組立て Assembling the Fuel tank



1/72 Grille 17/21



1/72 Grille 17/21

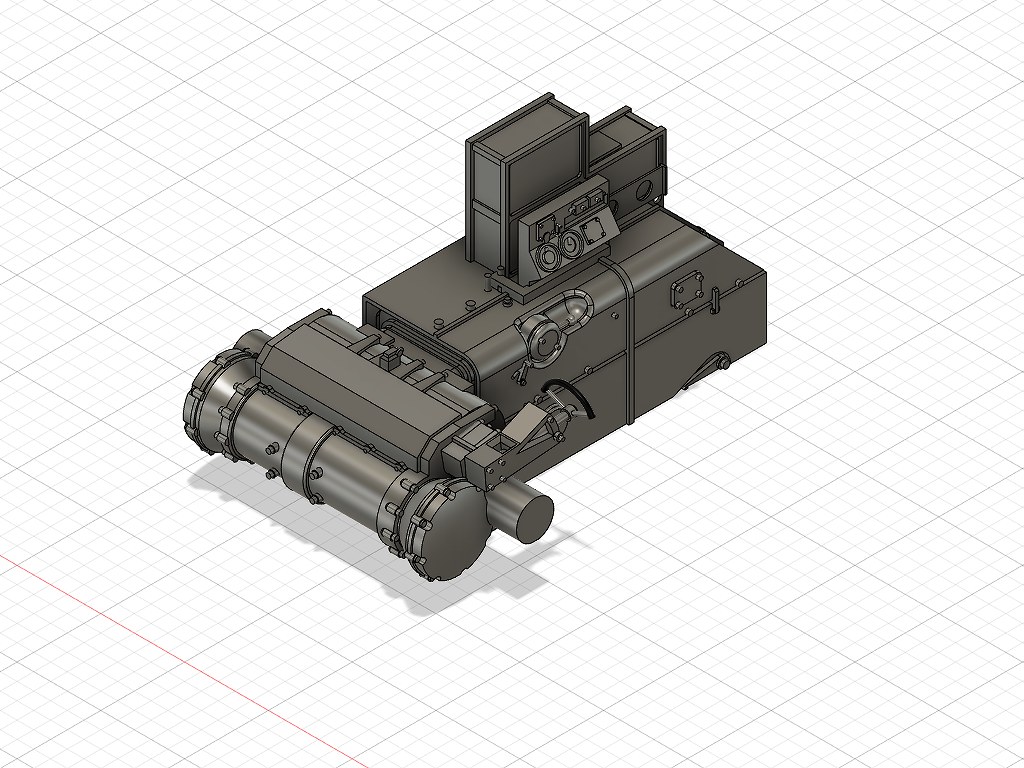

エンジン(HL230P30)の組立て Assembling the Engine (HL230P30)



1/72 Grille 17/21



1/72 Grille 17/21

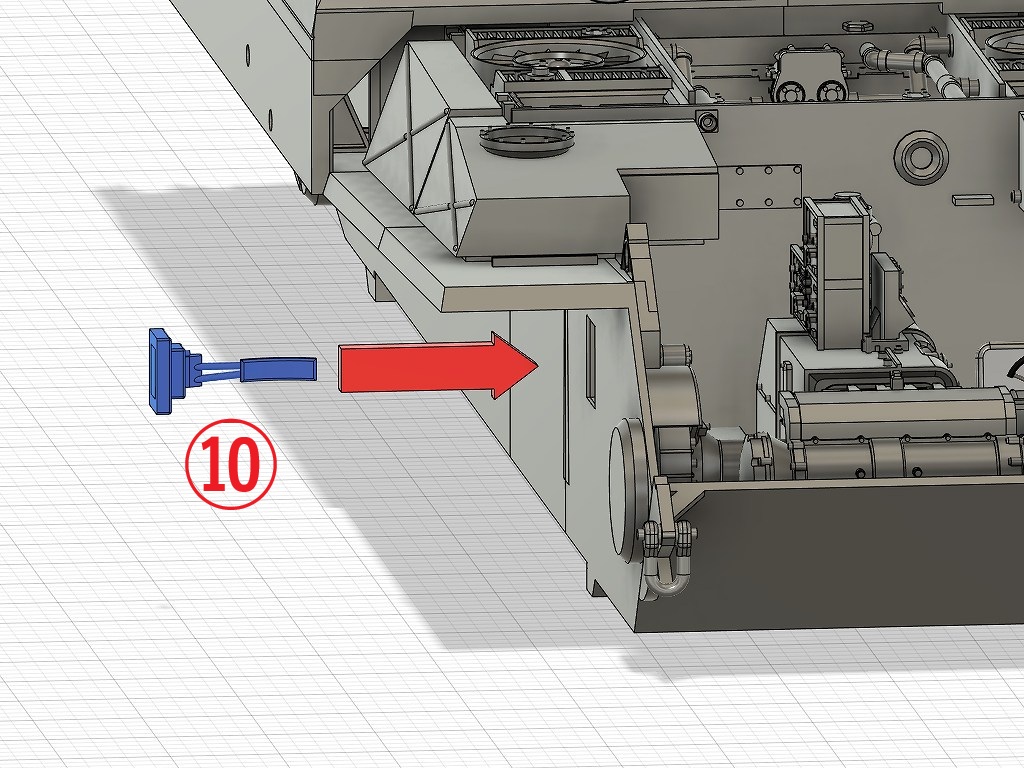

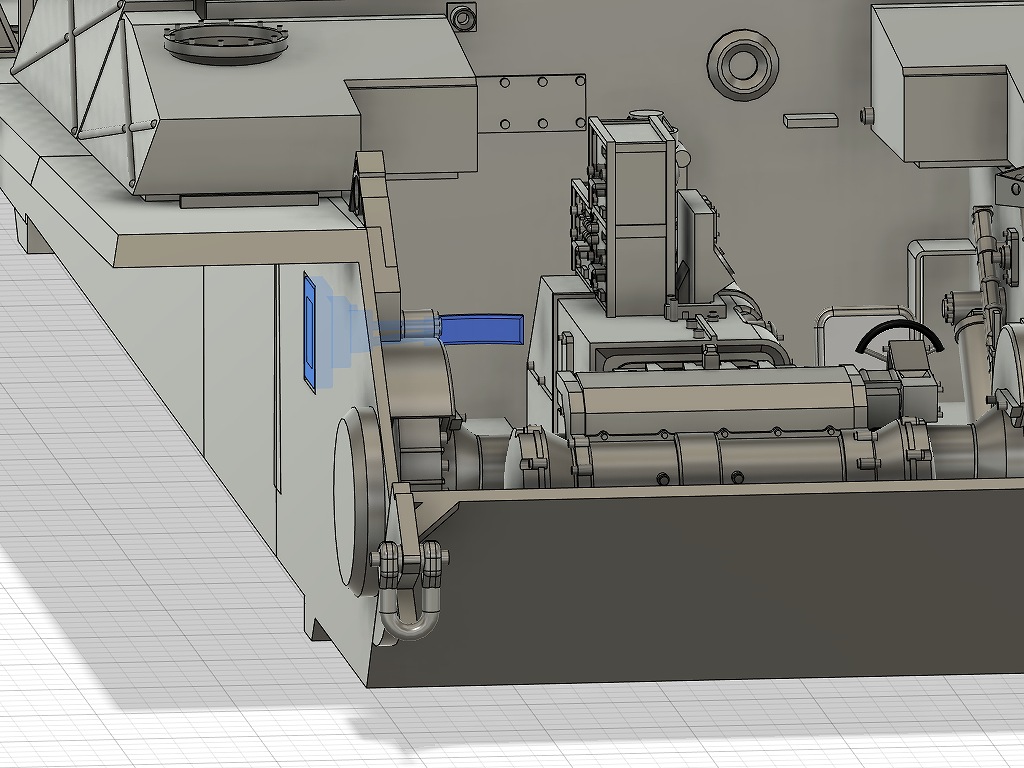

ヘッドレストの組立て Assembling the headrest



1/72 Grille 17/21



1/72 Grille 17/21

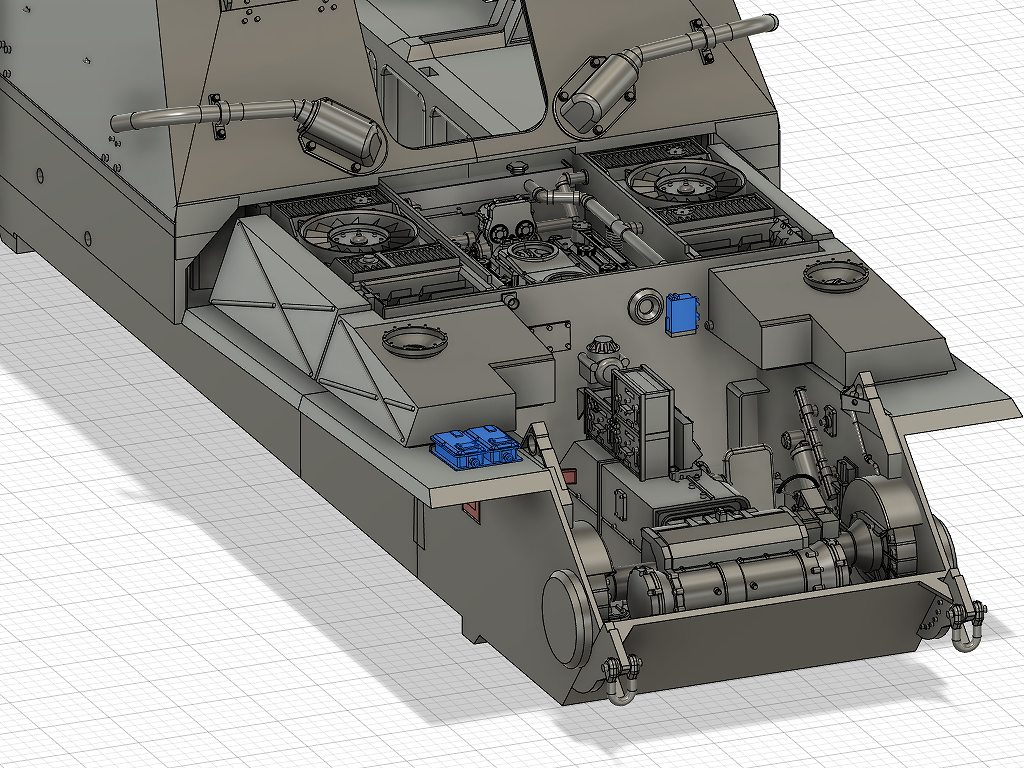

変圧器の組立て Assembling the Transformer



1/72 Grille 17/21



1/72 Grille 17/21

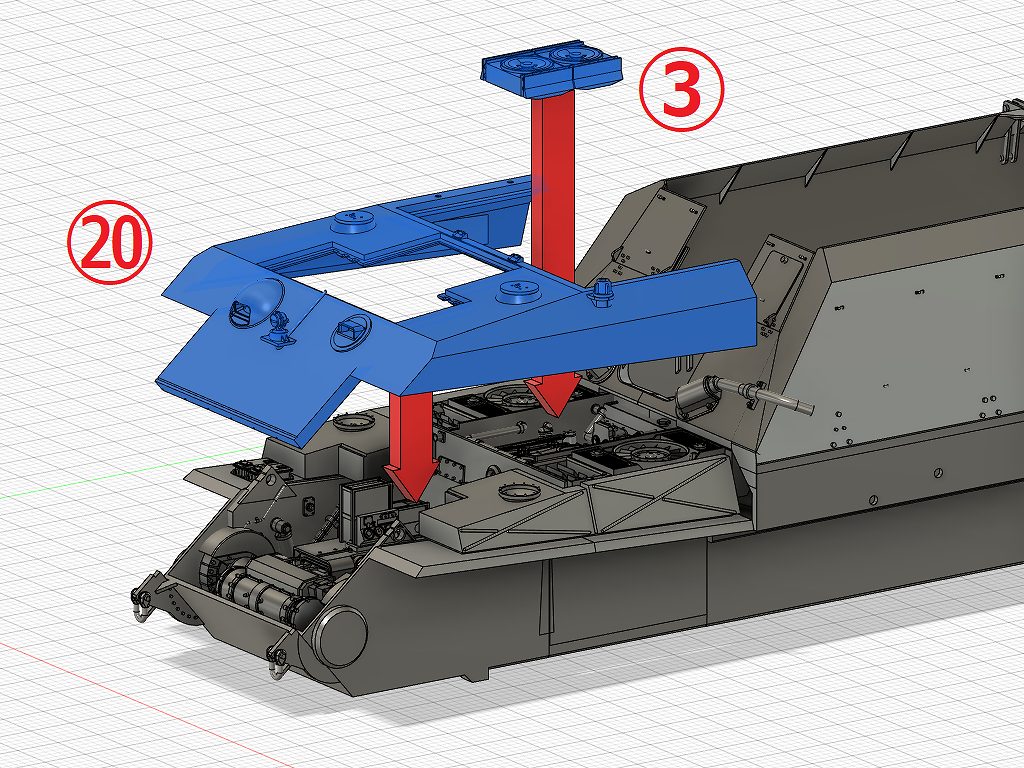

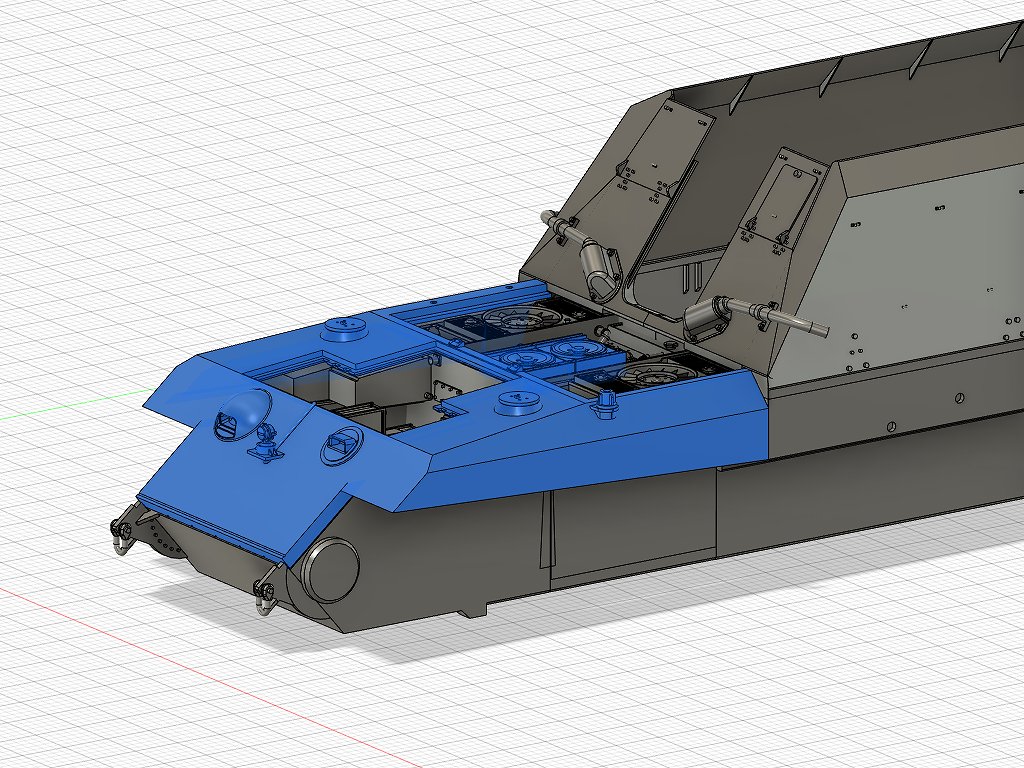

車体上部の組立て Assembling the Upper part of the body



1/72 Grille 17/21



1/72 Grille 17/21

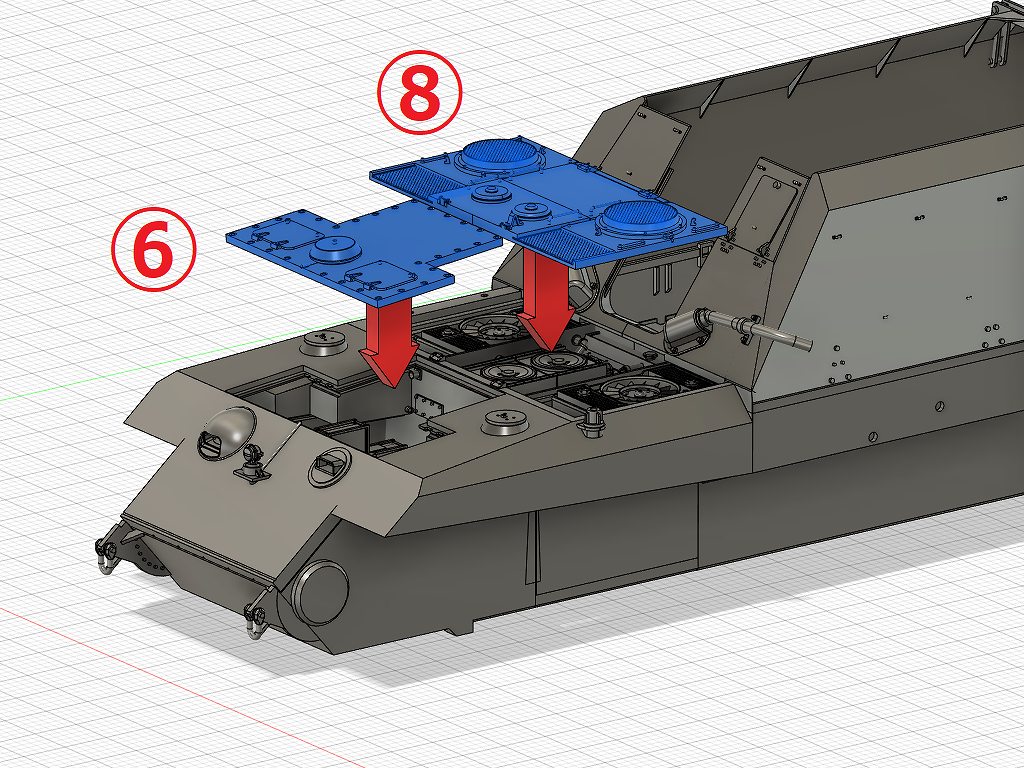

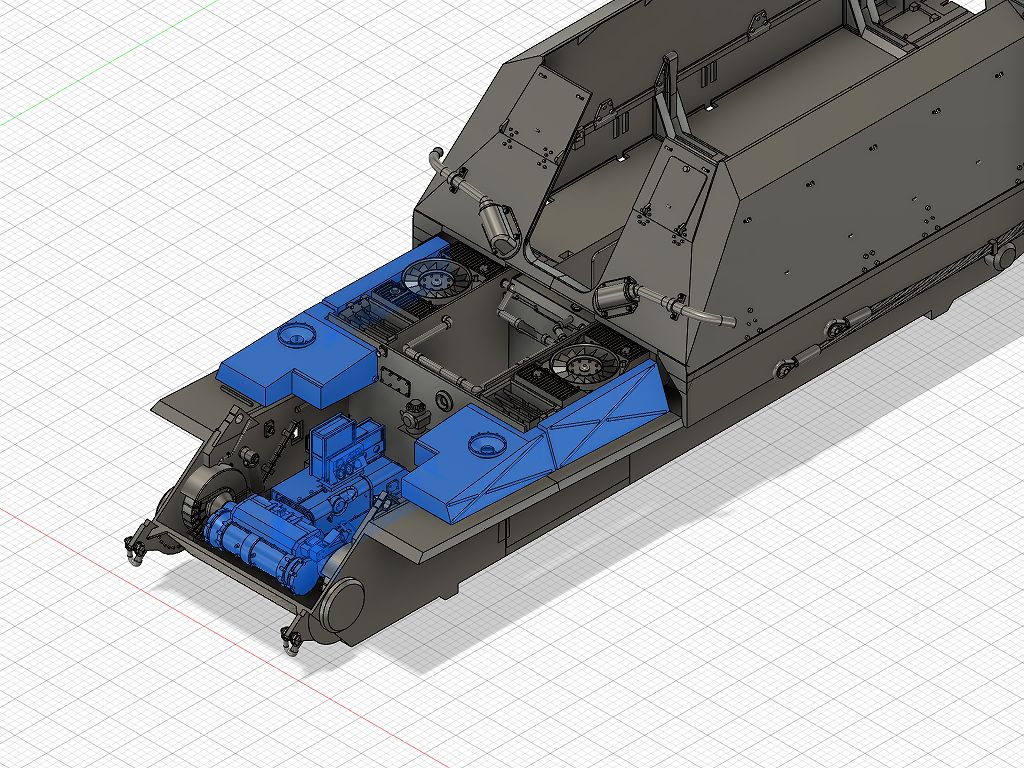

パネルの組立て Assembling the panels



1/72 Grille 17/21



1/72 Grille 17/21

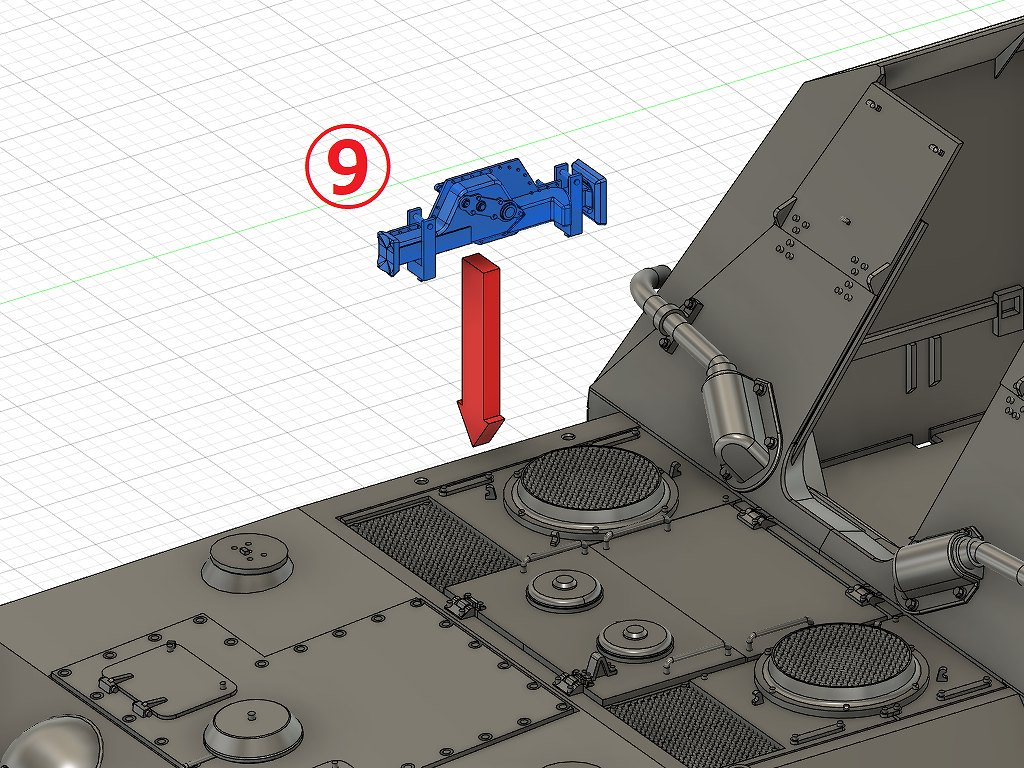

20tジャッキの組立て Assembling the 20t jack



1/72 Grille 17/21



1/72 Grille 17/21

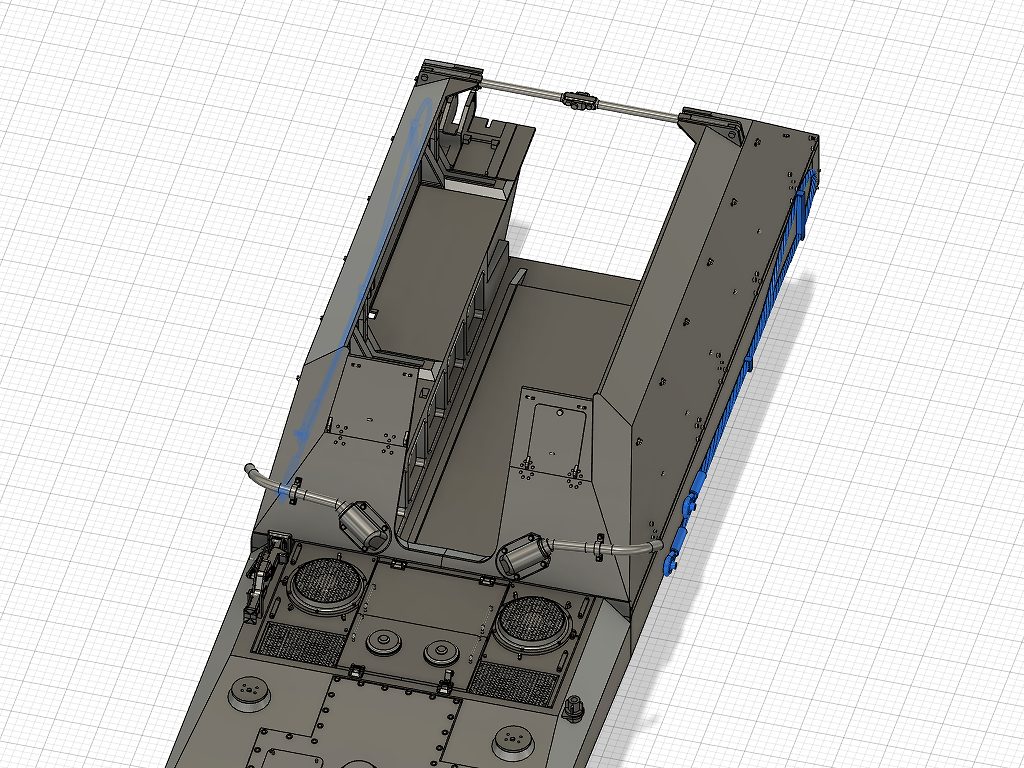

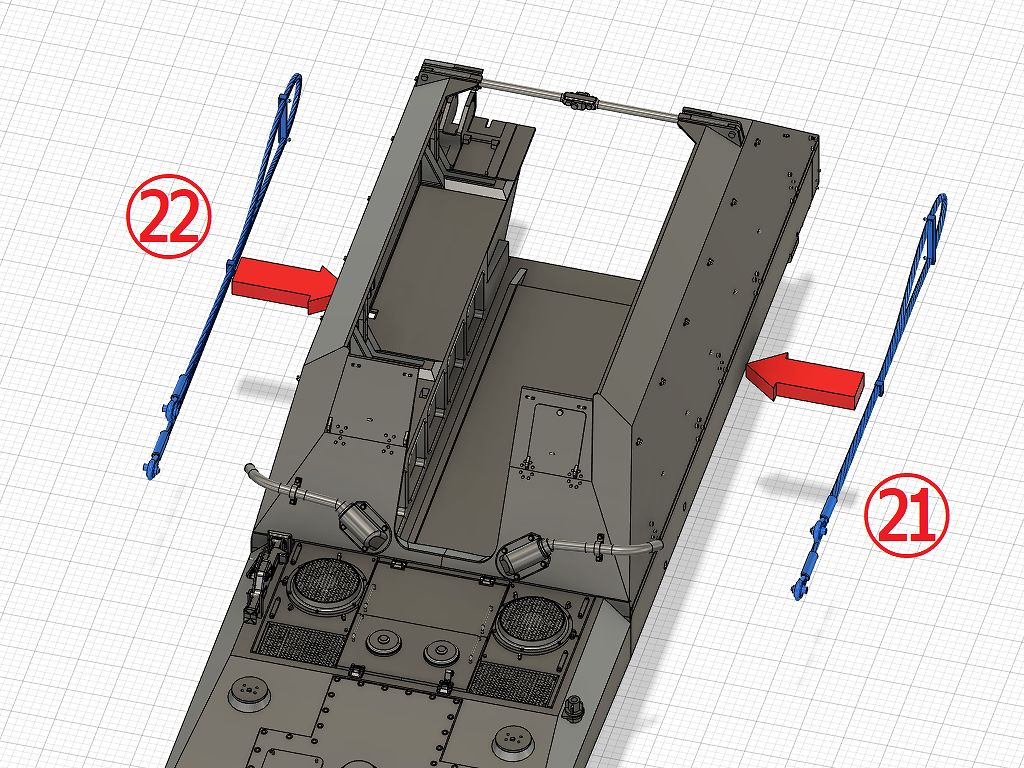

牽引ロープの組立て Assembling the Towing ropes



1/72 Grille 17/21



1/72 Grille 17/21

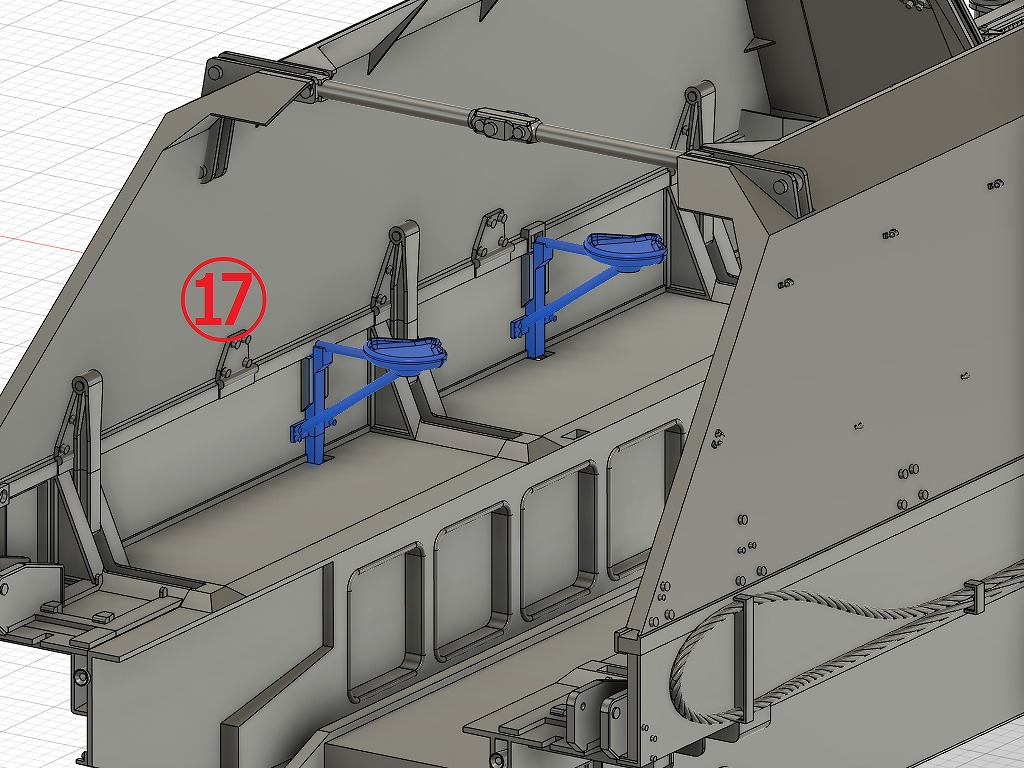

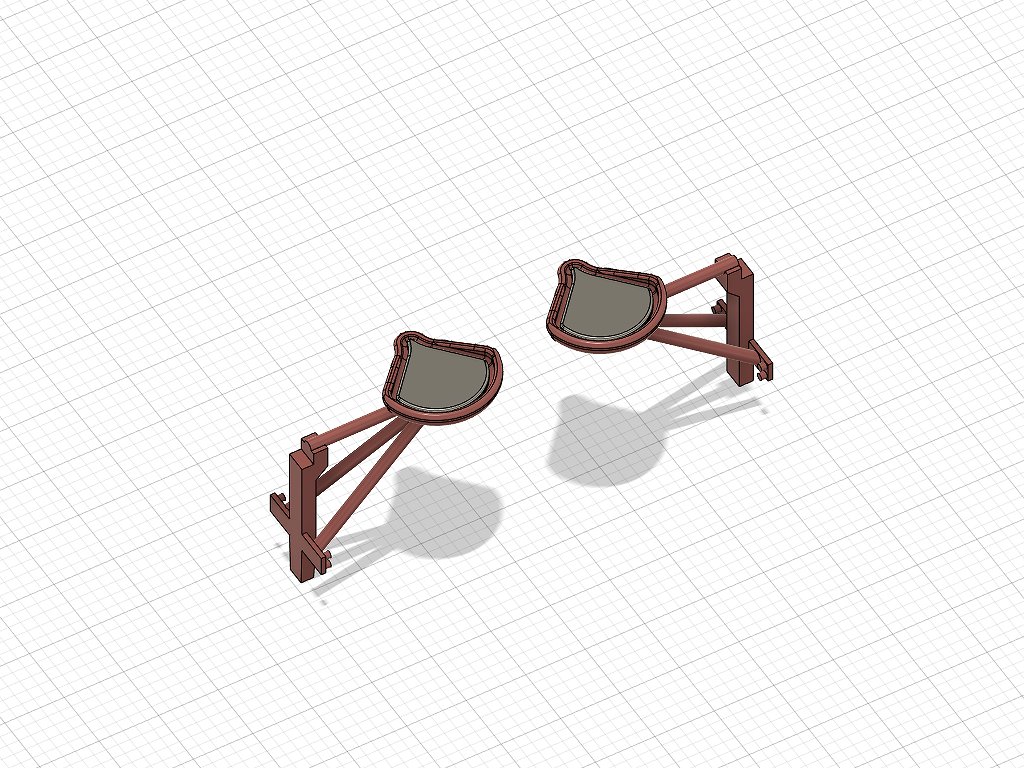

座席の組立て Assembling the Seats



1/72 Grille 17/21



1/72 Grille 17/21



1/72 Grille 17/21



1/72 Grille 17/21



1/72 Grille 17/21

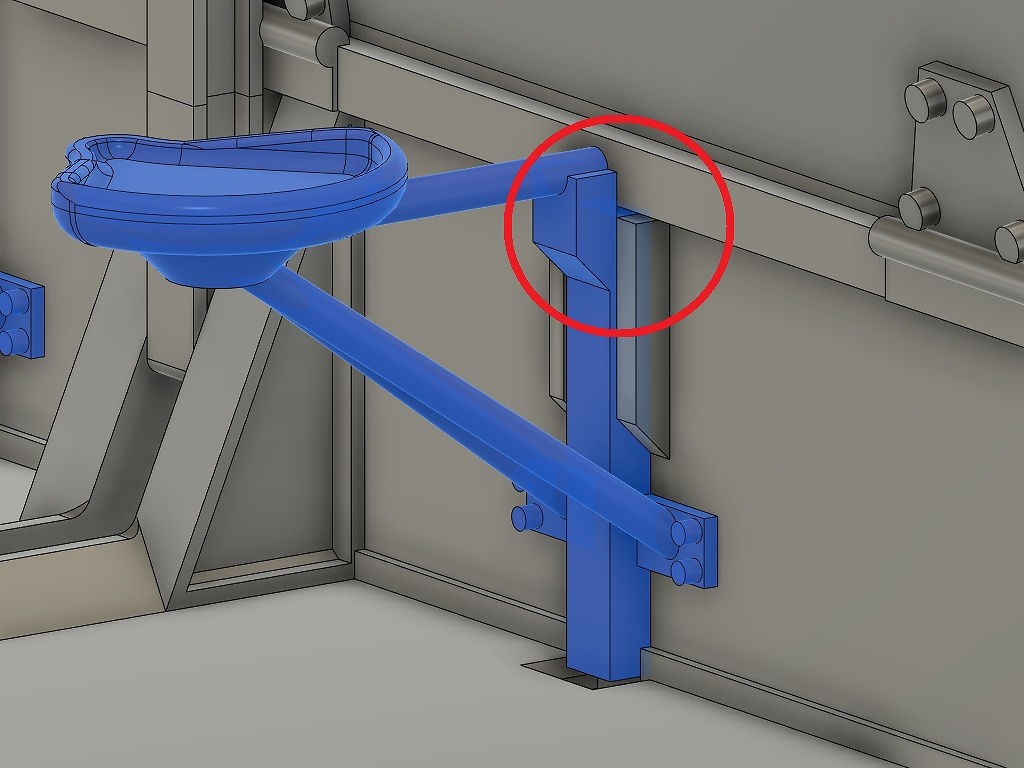

赤い輪の部分で上下の位置を合わせます。Align the top and bottom at the red ring.



1/72 Grille 17/21

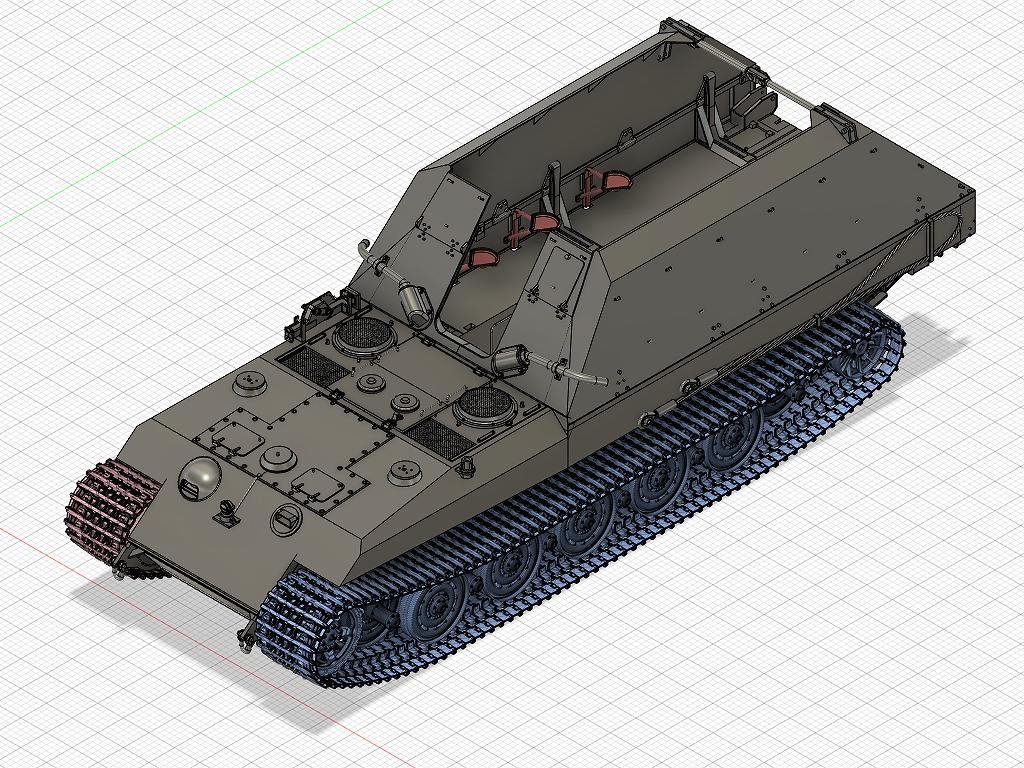

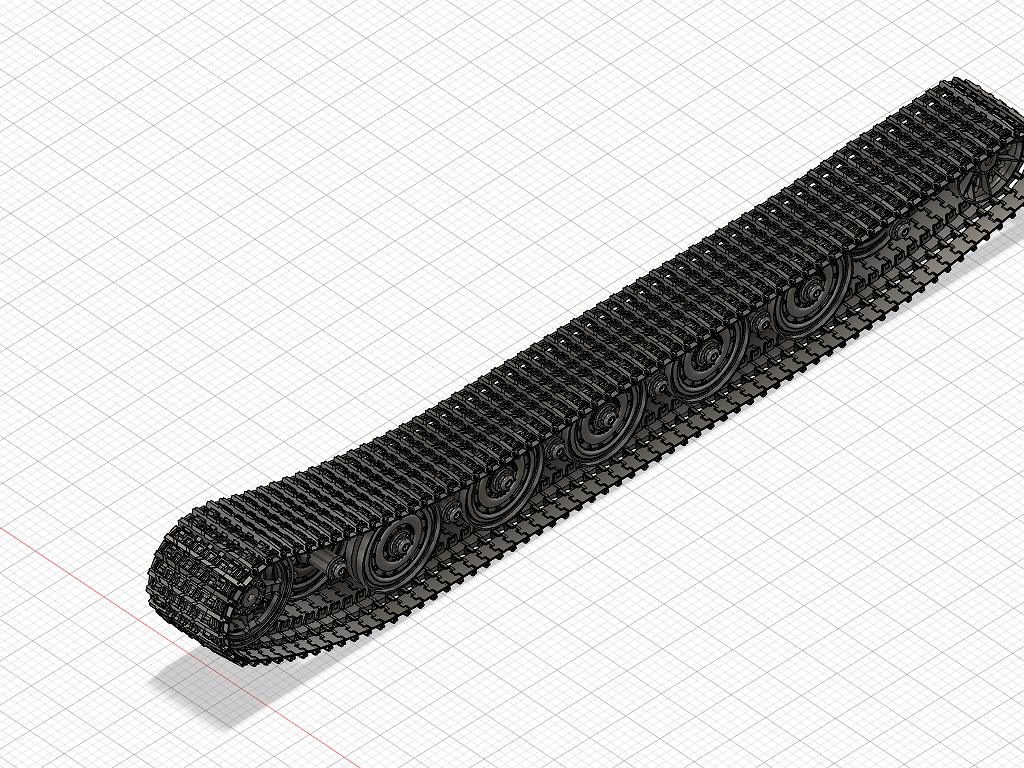

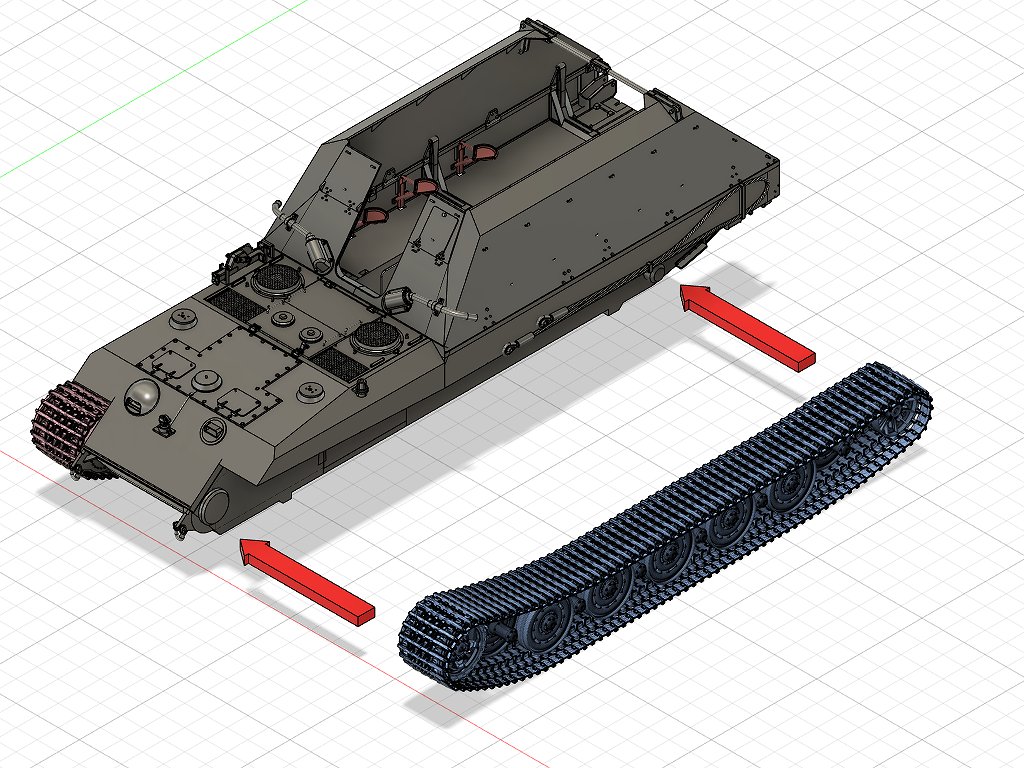

履帯の組立て Assembling the Tracks



1/72 Grille 17/21



1/72 Grille 17/21



1/72 Grille 17/21



1/72 Grille 17/21



履帯の爪が転輪の溝にはまります。The claws of the track fit into the grooves of the wheel.



グリレ17

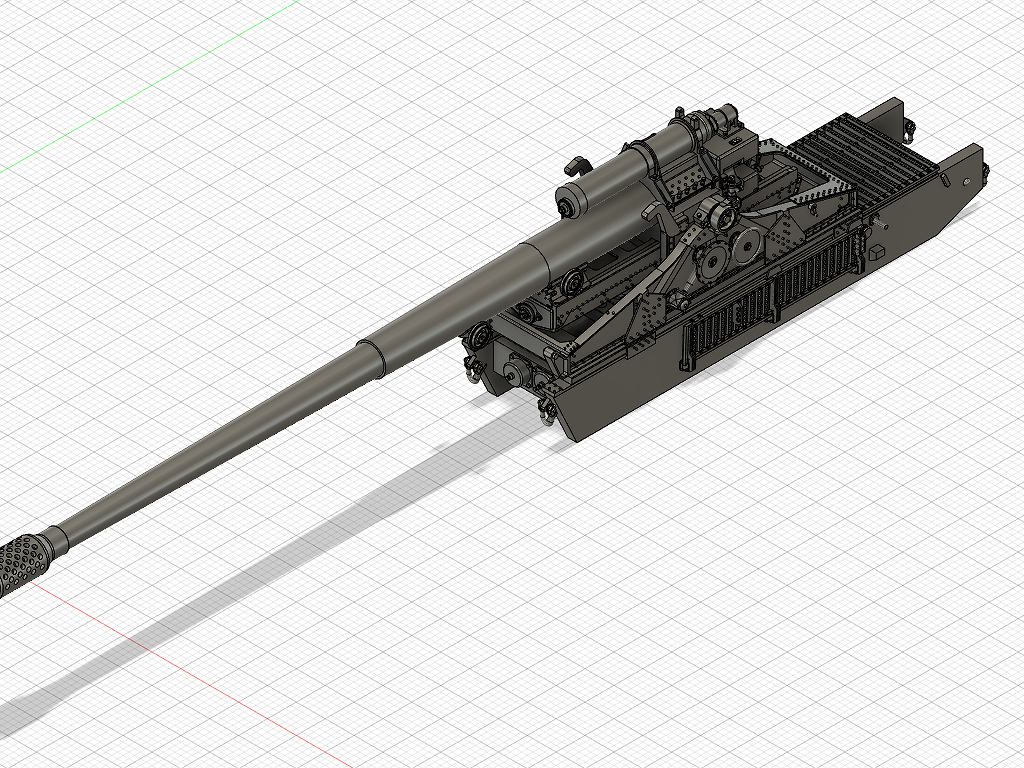

主砲の組立て Assembling the Main gun



1/72 Grille 17/21



この工程では接着しません。No adhesion is made in this process.



1/72 Grille 17/21



旋回板の組立て Assembling the Swivel plate



1/72 Grille 17/21



1/72 Grille 17/21



1/72 Grille 17/21



突起(赤い部分)に旋回板を合わせ、角度を決定します。Align the swivel plate with the projection (red part) and determine the angle.

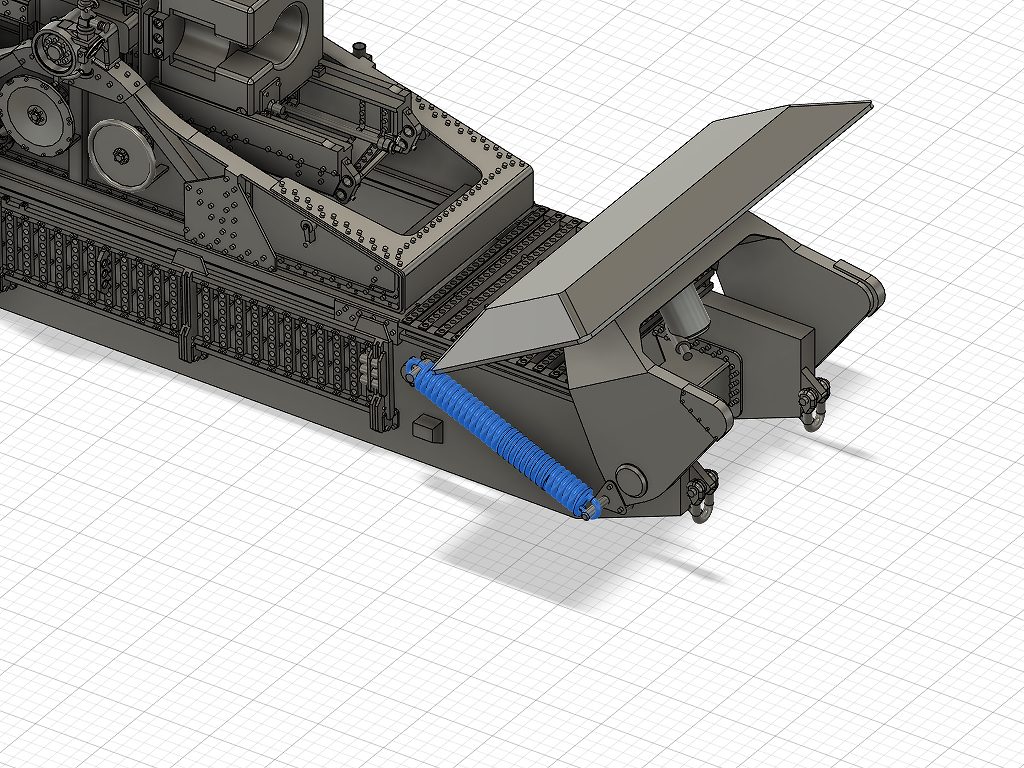

バネの組立て Assembling the Springs



1/72 Grille 17/21



1/72 Grille 17/21

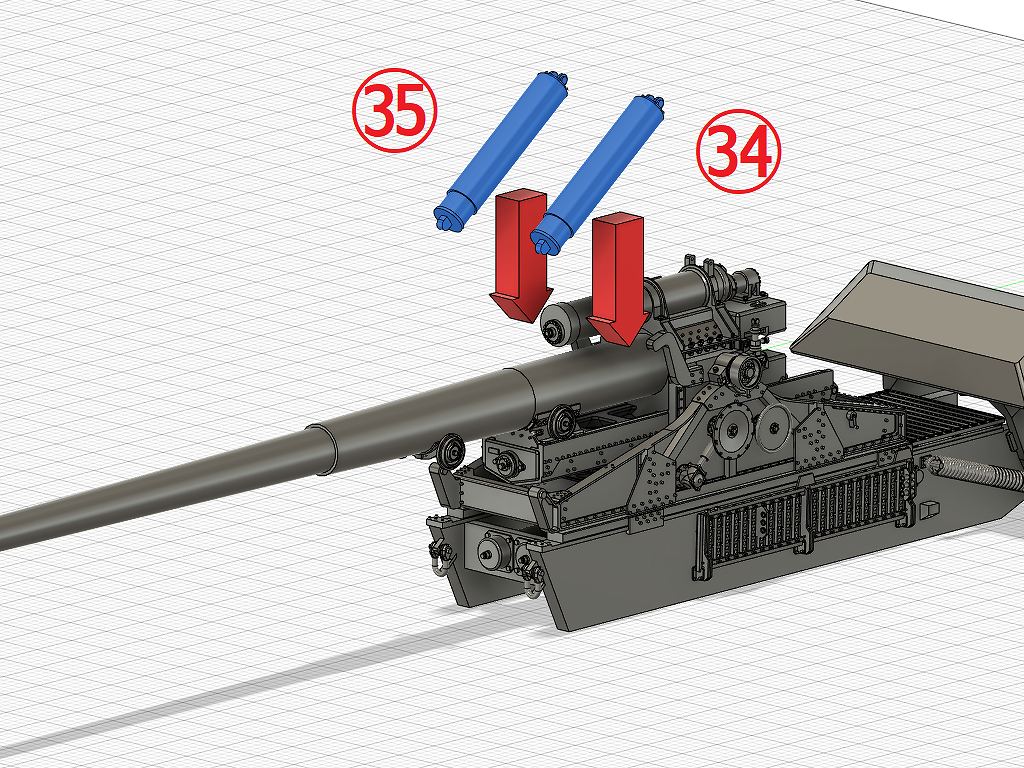

仰角ダンバーの組立て Assembling the Elevation dumbers



1/72 Grille 17/21



仰角ダンバーは複数の長さのパーツが存在します。好みの長さのパーツを使用してください。The elevation dumber has multiple length parts. Use the part with the desired length.



1/72 Grille 17/21



1/72 Grille 17/21

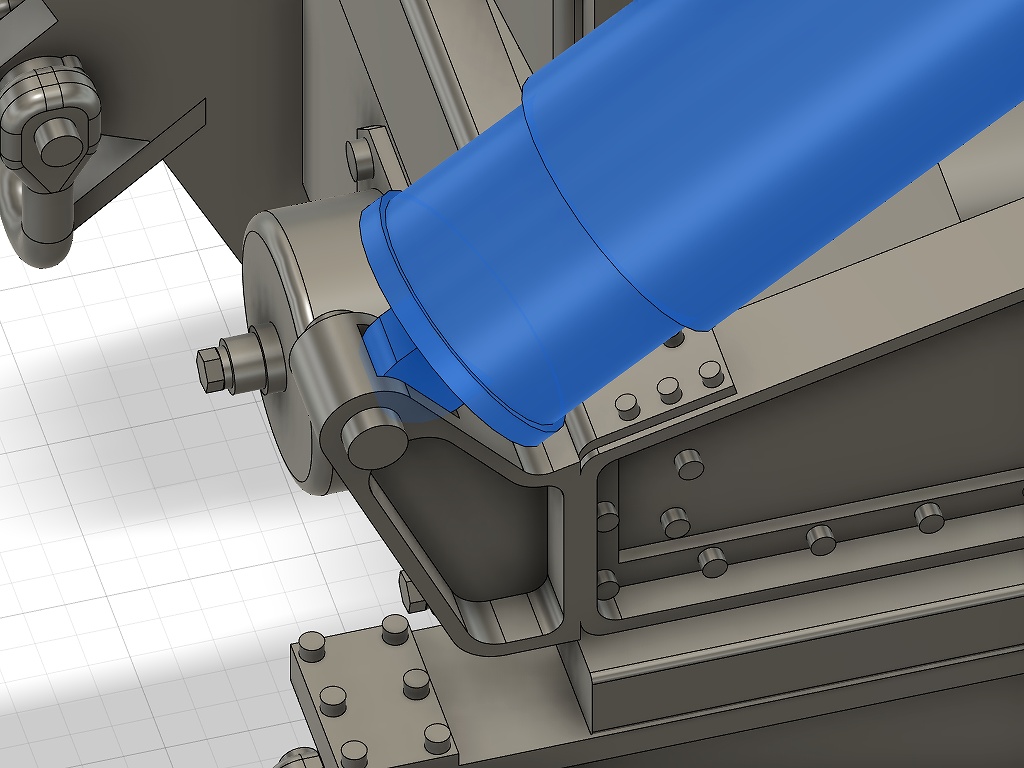

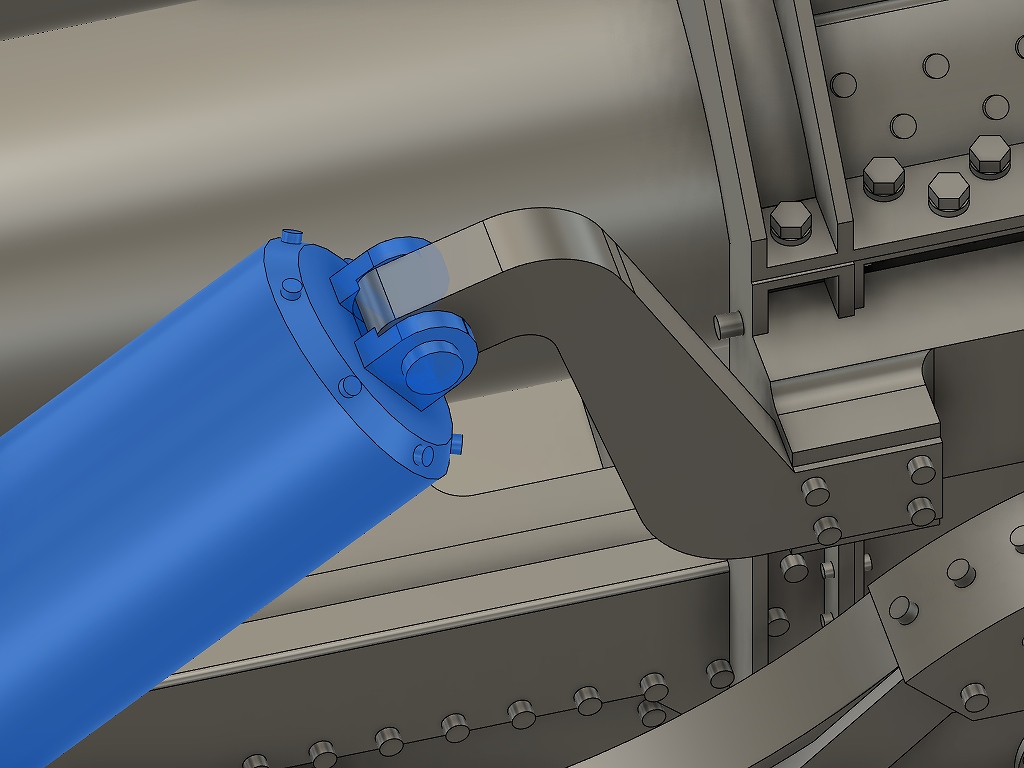

左右のパーツを間違えないように気を付けてください。下部の突起は外側に存在します。Be careful not to mistake the left and right parts. The lower projection exists on the outside.



1/72 Grille 17/21



1/72 Grille 17/21



この工程で、主砲と仰角ダンパーを砲座に接着します。In this process, the main gun and elevation damper are glued to the Gun platform.

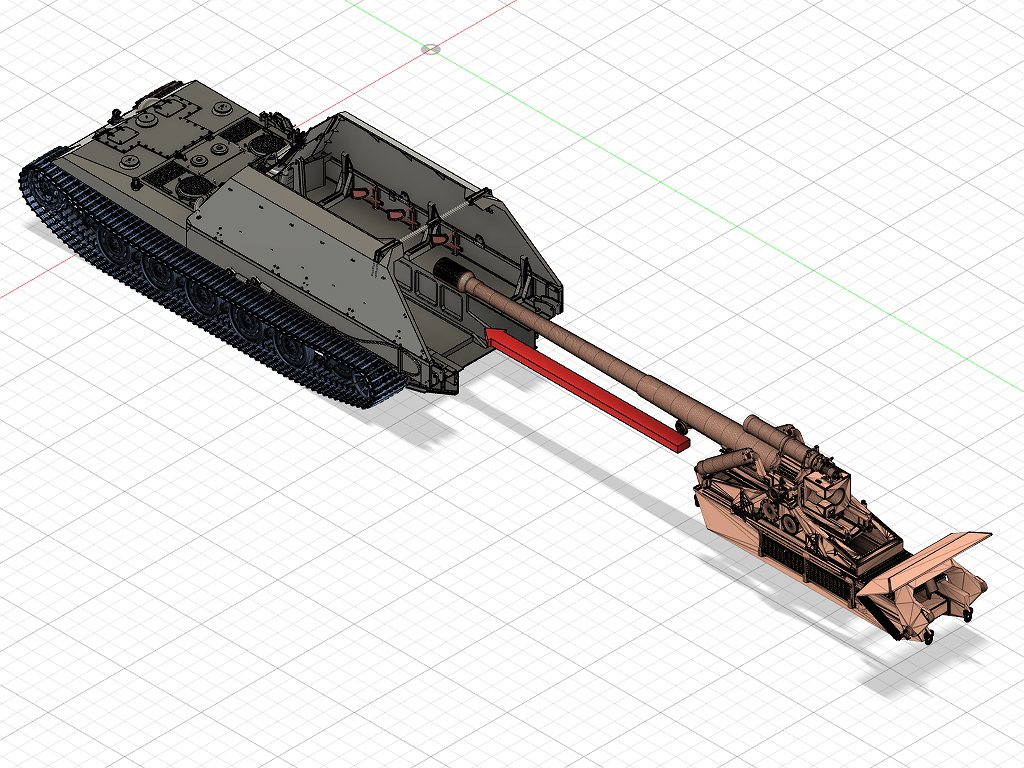

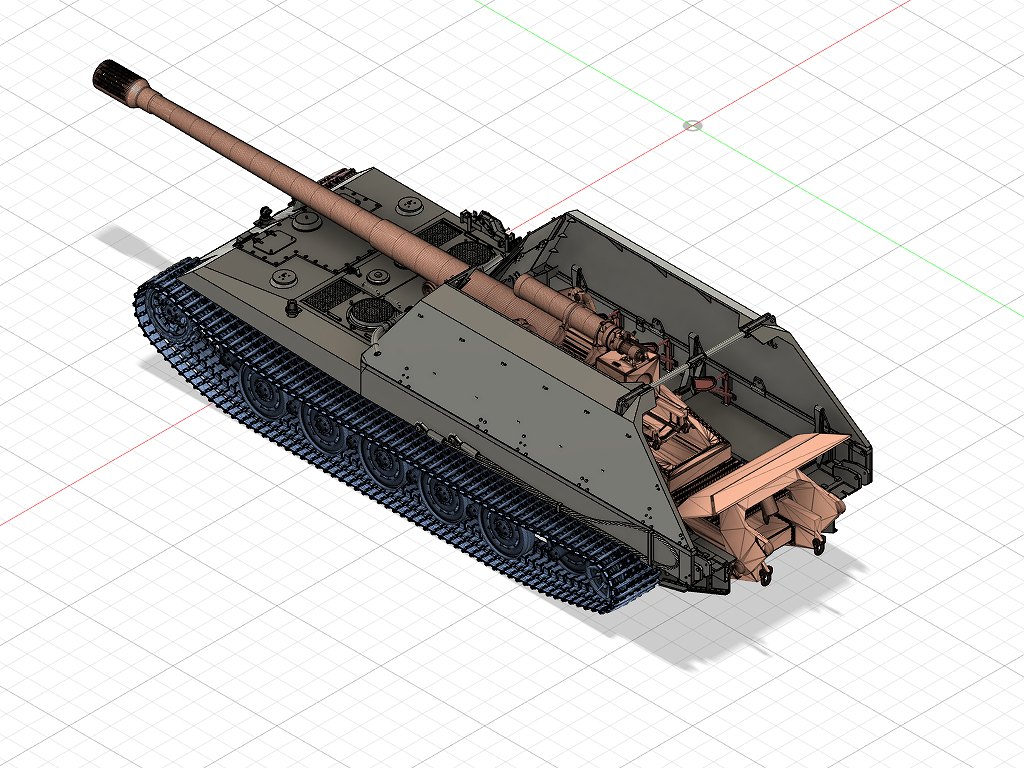

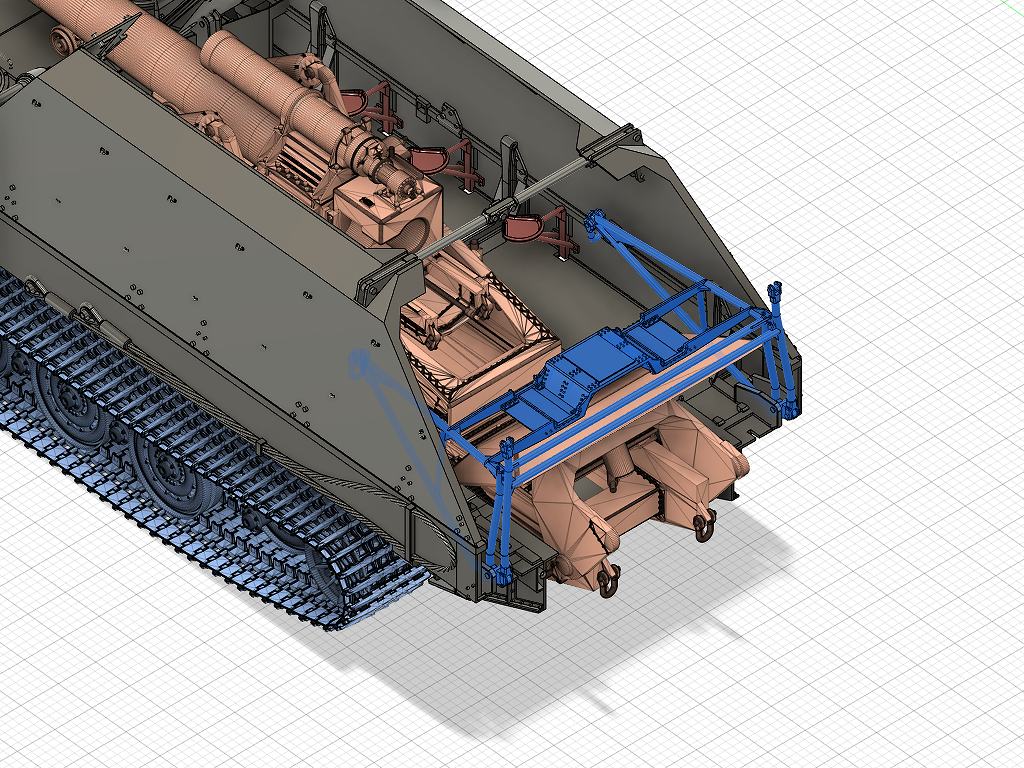

主砲の組立て Assembling the Main gun set



1/72 Grille 17/21



1/72 Grille 17/21

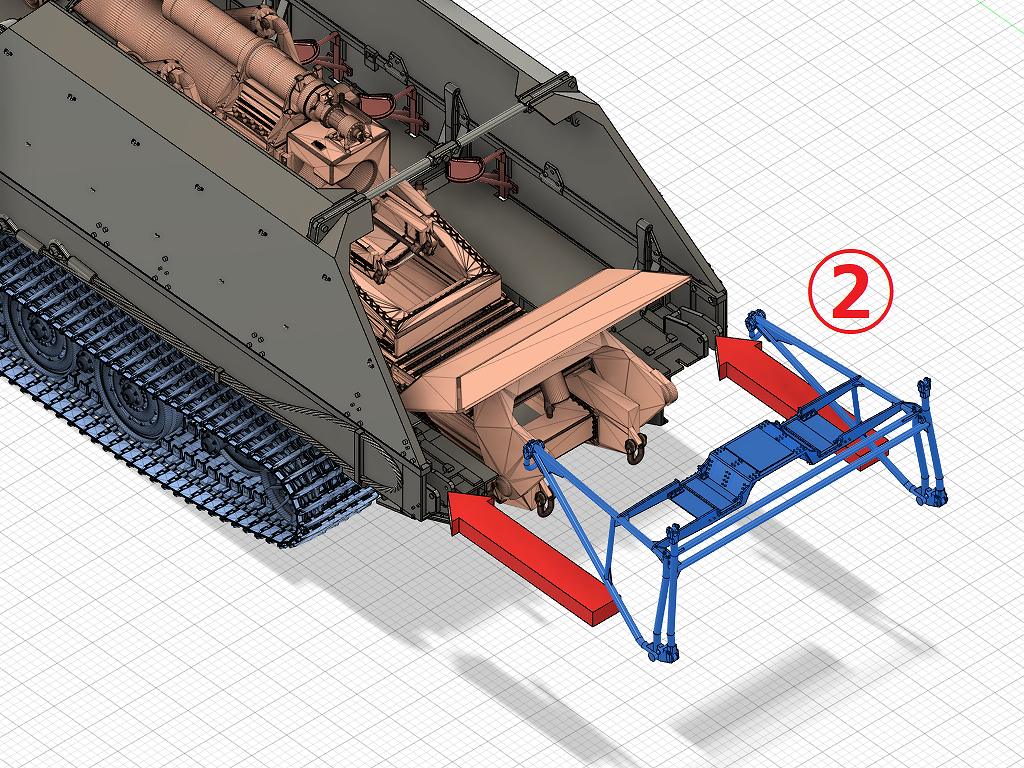

旋回板ステーの組立て Assembling the Swivel plate stay



1/72 Grille 17/21



1/72 Grille 17/21



旋回板の組立て Assembling the Swivel plate



1/72 Grille 17/21



1/72 Grille 17/21

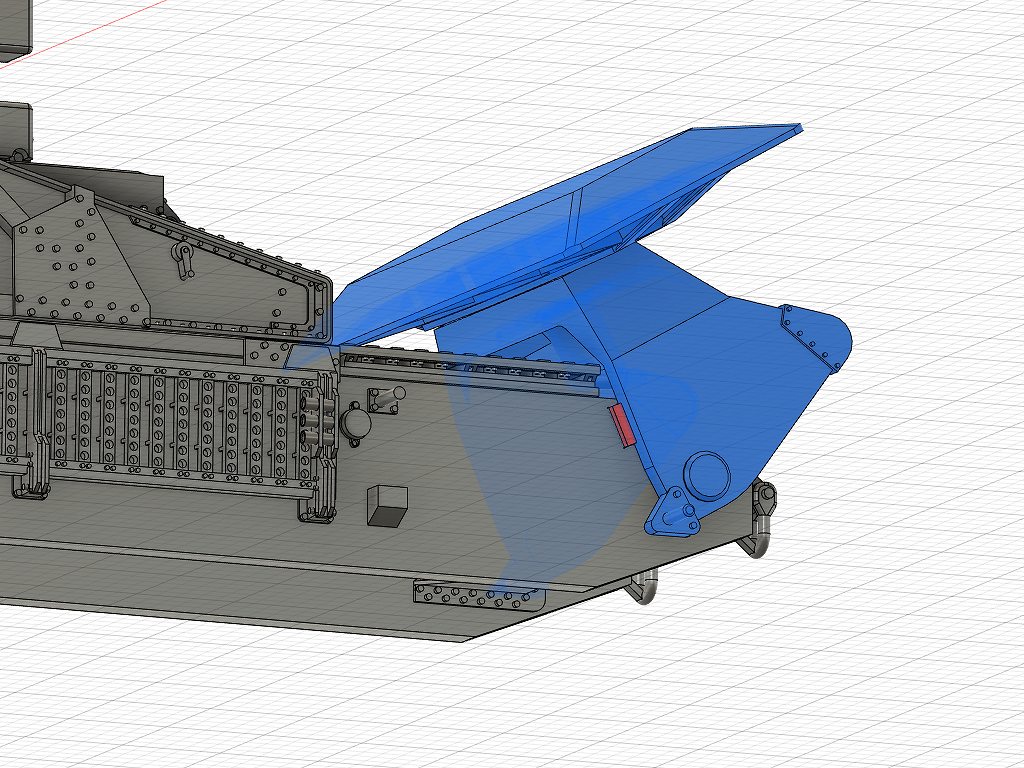

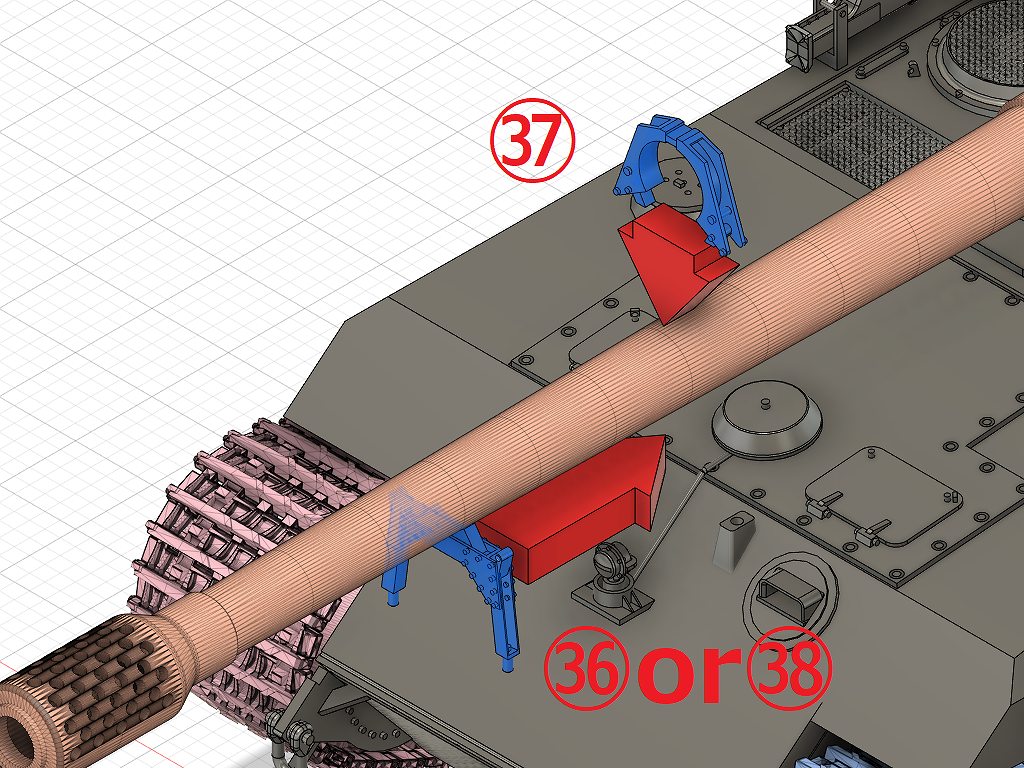

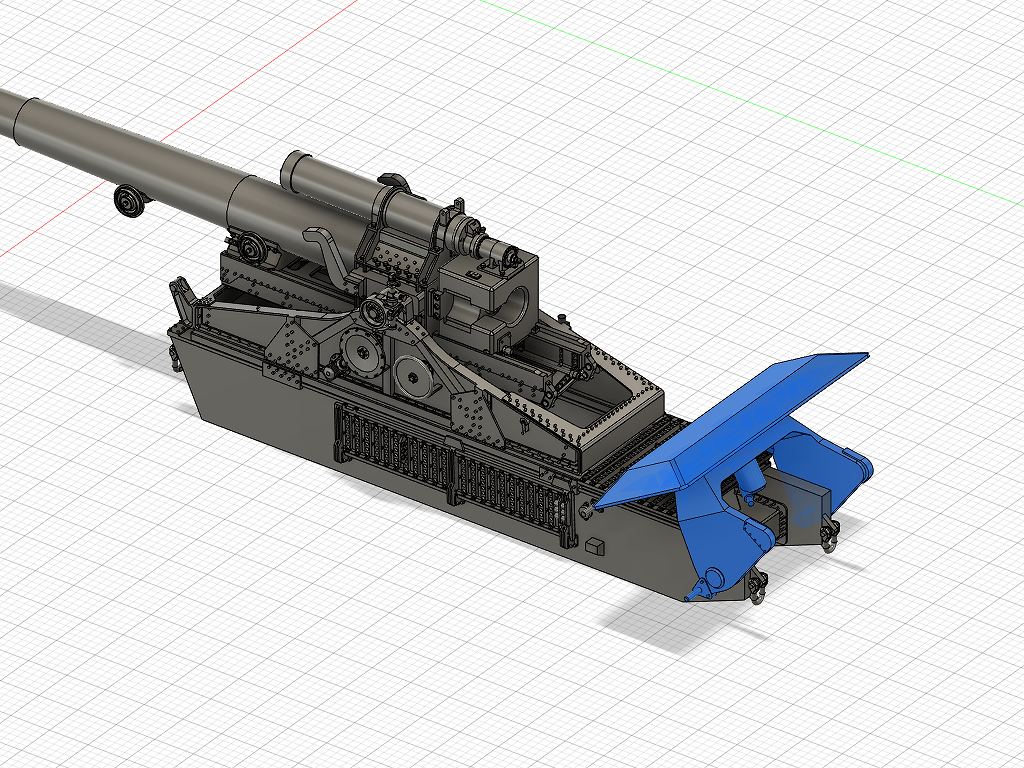

トラベリングロックの組立て Assembling the Traveling lock



1/72 Grille 17/21



トラベリングロックを閉状態とする場合は、パーツ36と37を使用します。トラベリングロックを開状態とする場合は、パーツ38を使用します。To close the traveling lock, use 36 and 37. To open the traveling lock, use 38.



1/72 Grille 17/21

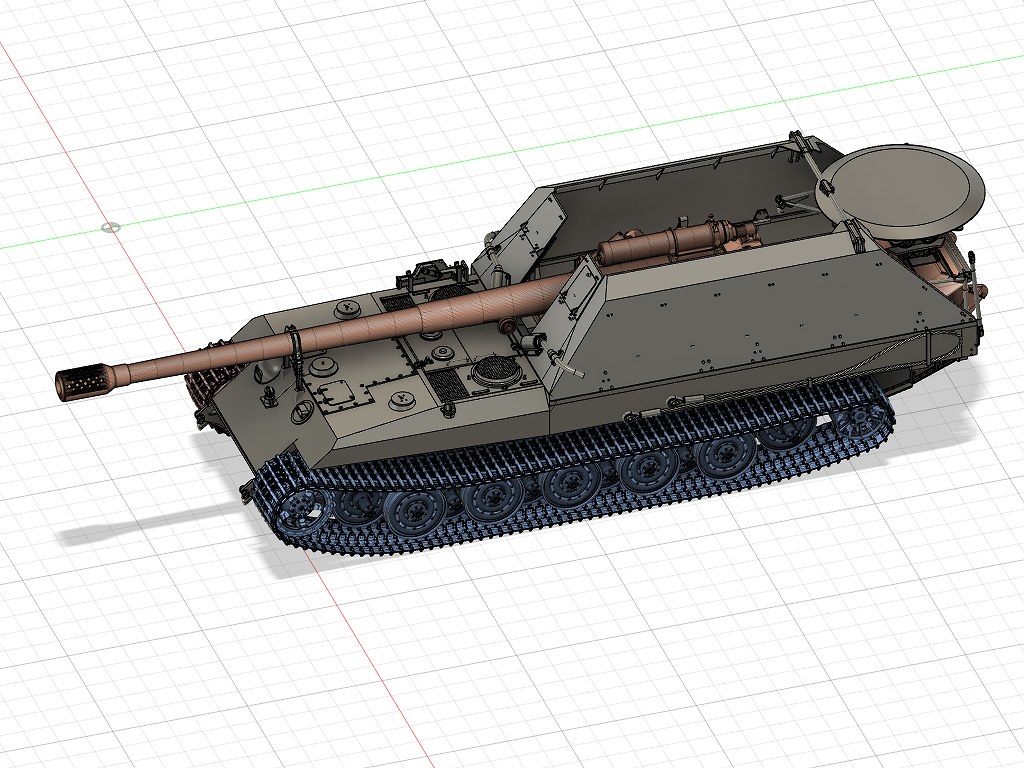

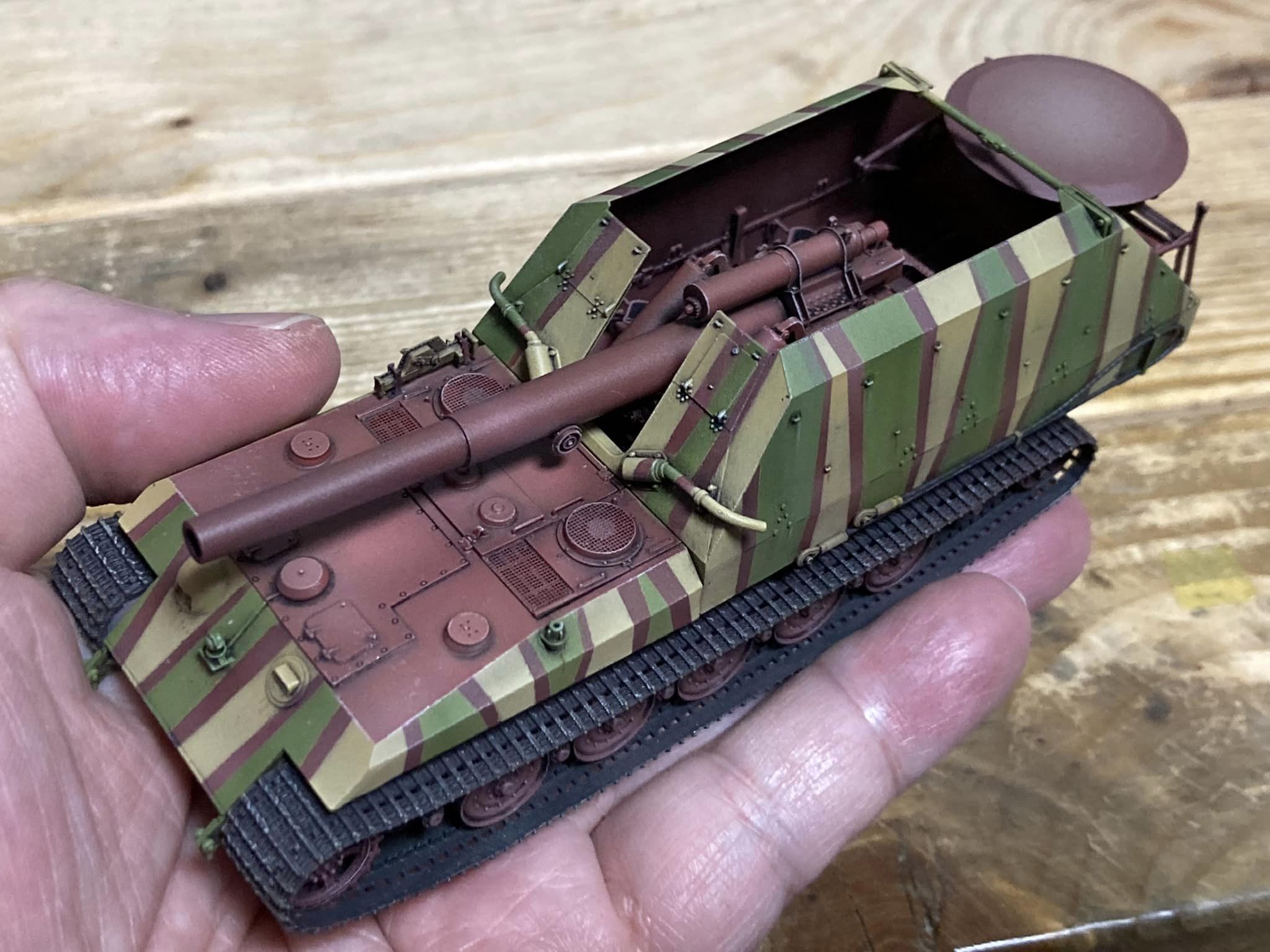

完成 Completed



1/72 Grille 17/21


ご購入者による作例 紹介

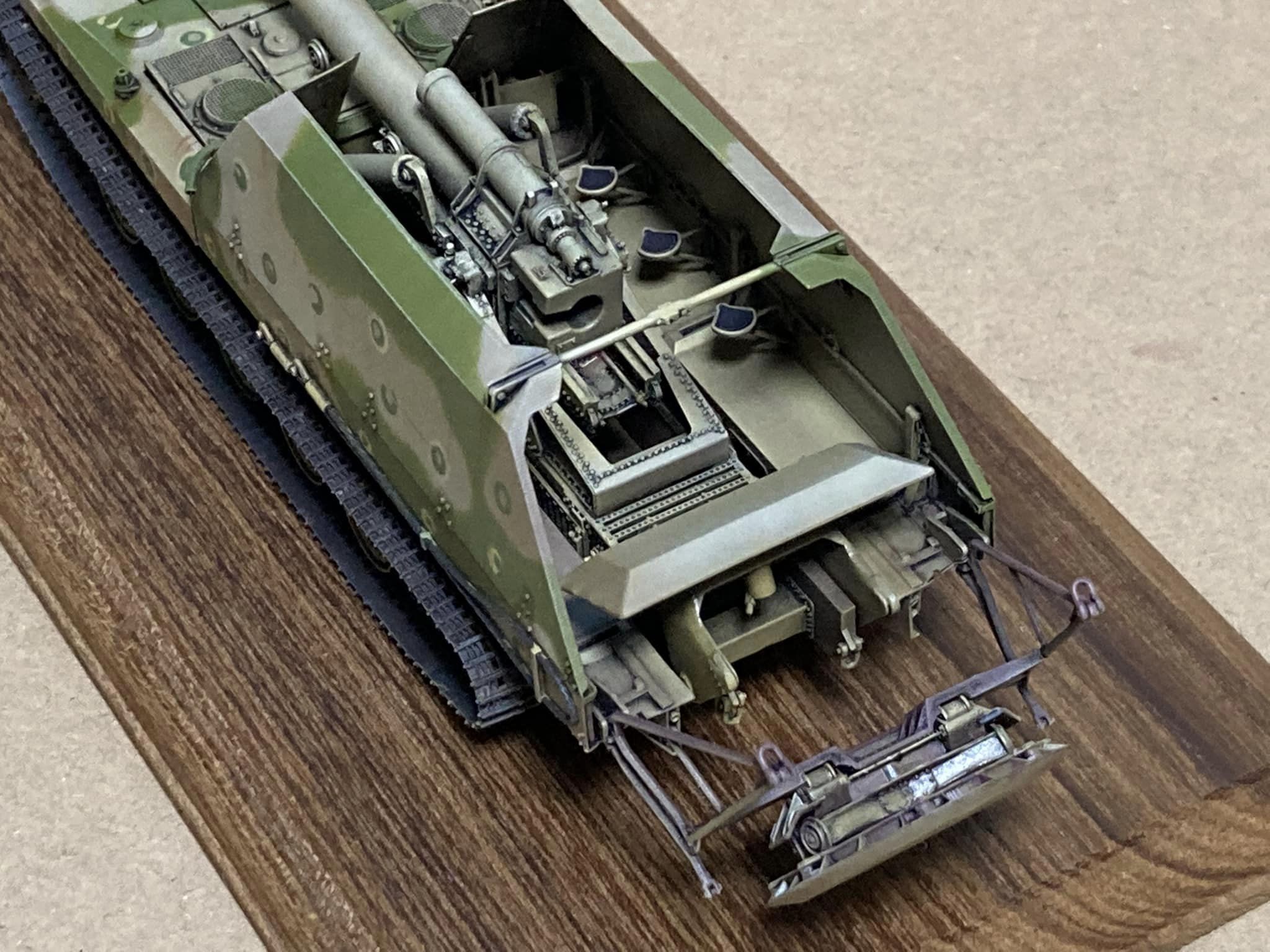

ブロンディさん

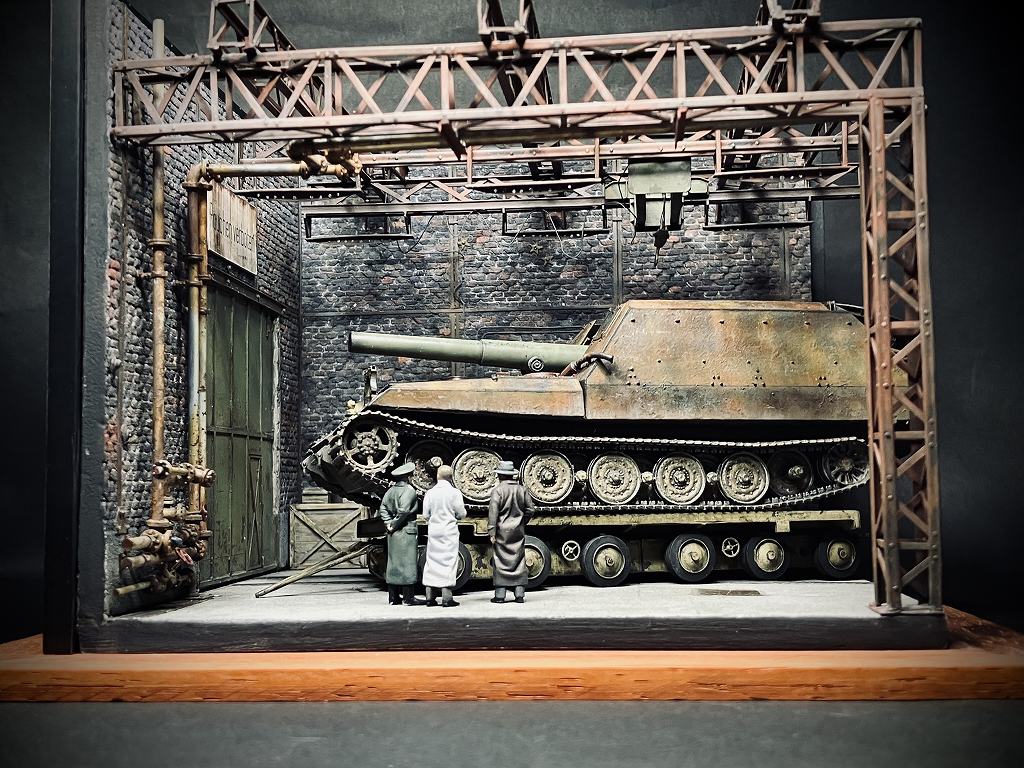

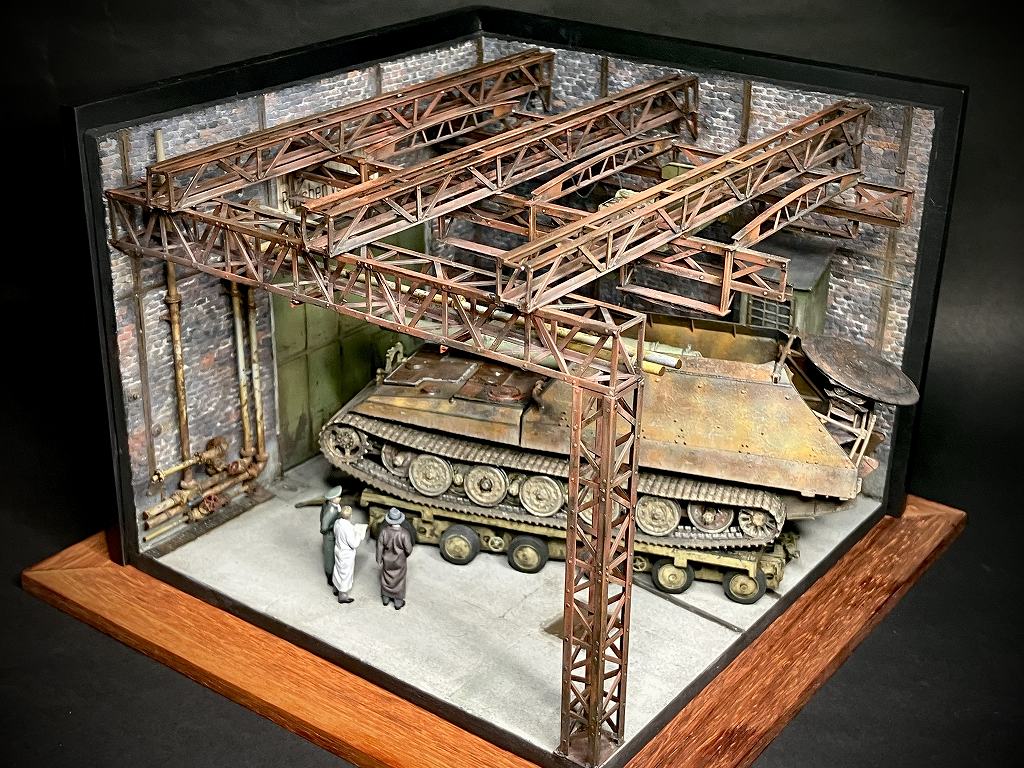

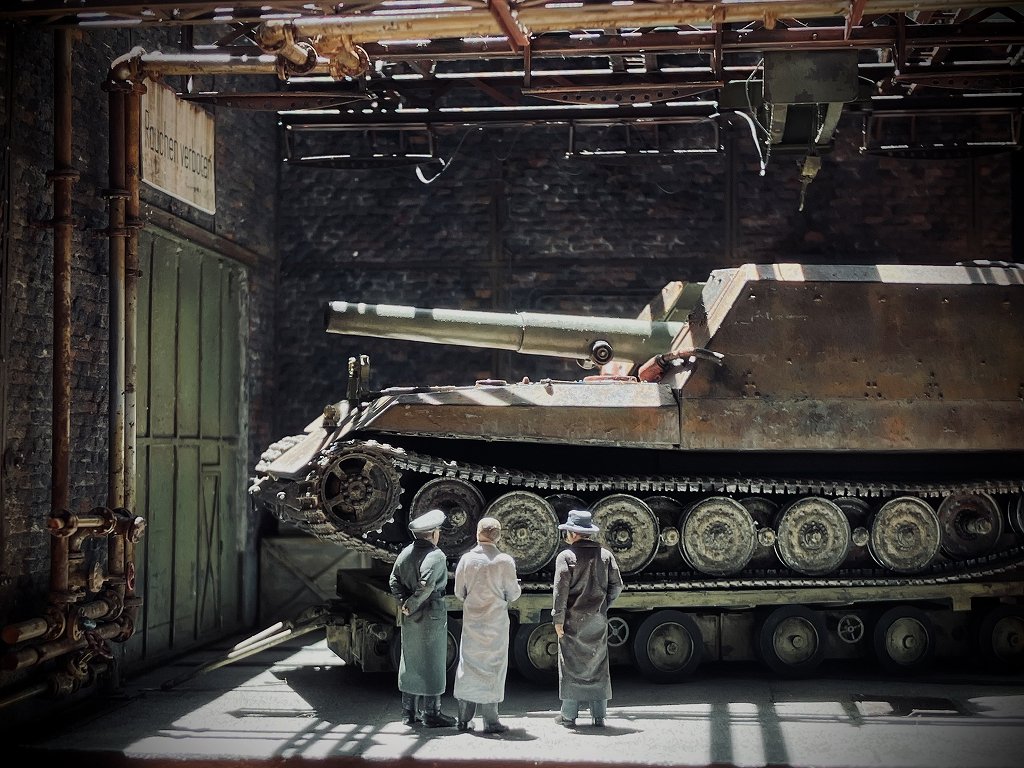

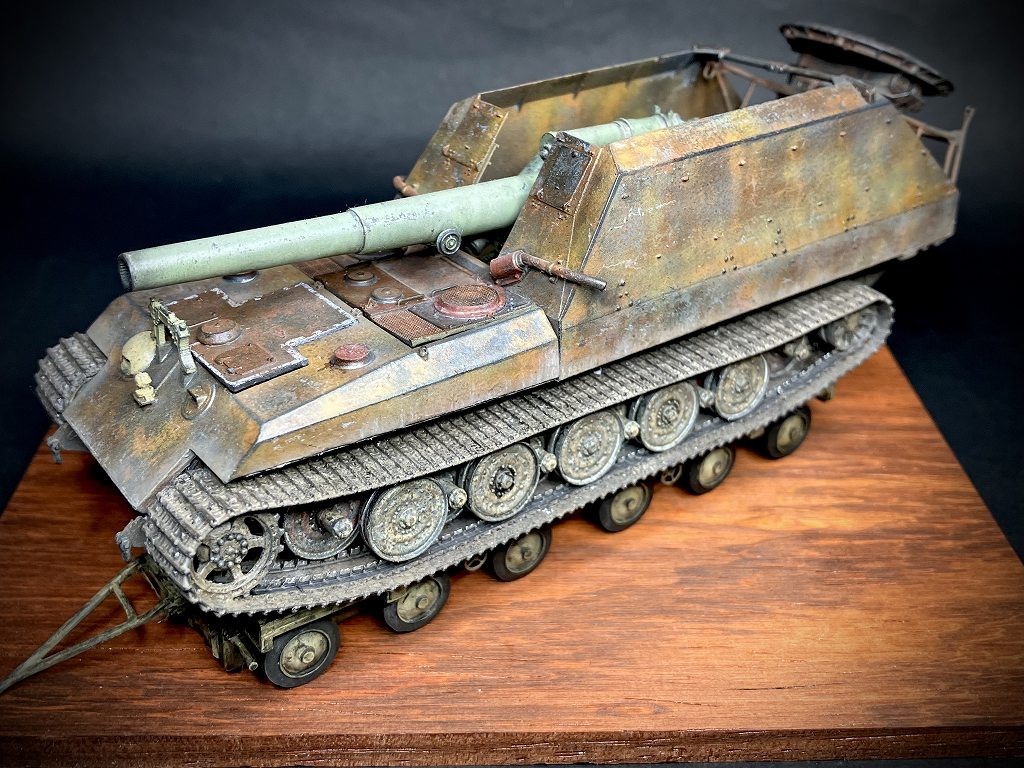

弊社キット、グリレ21フルインテリアを使用して超絶アーティスト・ブロンディさんがとんでもない作品を仕上げてくださいました。必見!!
https://hobbycom.jp/my/panzer/photo/products/147241



グリレ21



グリレ21



グリレ21



グリレ21



kleinpanzerさん

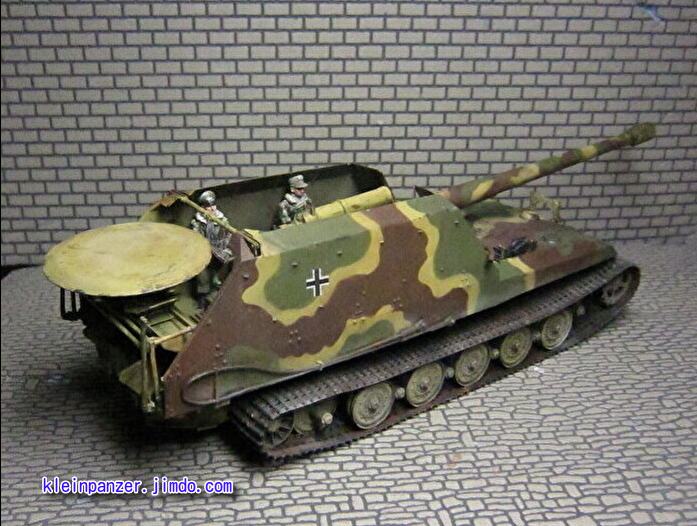

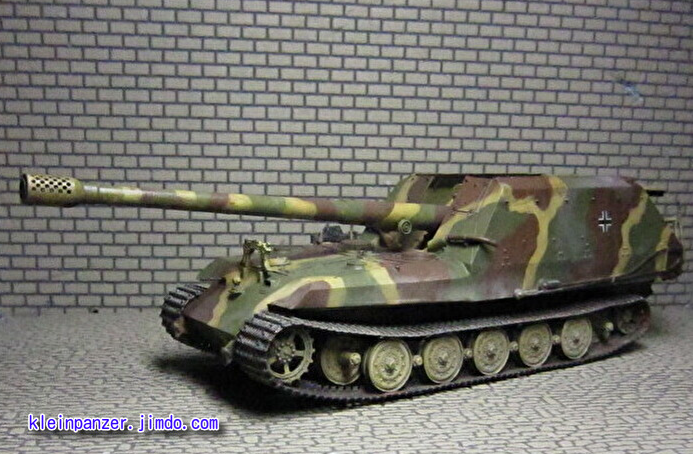

13年にわたり運営されているサイト「ミニスケール戦車館」にてグリレ17を仕上げられています。フィギュアと絡めると雰囲気増しますね!
https://kleinpanzer.jimdo.com/



グリレ17



グリレ17

最後に

1/72 Grille 17/21

以上で自作野郎工房の開発した3Dプリンタキット「1/72 グリレ17/21 フルインテリアキット[3Dプリンタ出力品]」について概要の説明を終わります。



引き続き、1/72のドイツ戦車を中心にフルインテリアキットを開発してまいります。



ぜひ、市販のプラスチックモデルにはないディープな世界をお手に取ってご確認ください。
