1/72 ヘッツァー フルインテリアキット(3Dプリンタ)の作り方 How to assemble 1/72 Hetzer Full Interior Kit

1/72 Hetzer

本ページは、自作野郎工房の開発した3Dプリンタキット「1/72 ヘッツァー フルインテリアキット(3Dプリンタ)」について概要をまとめたものです。



3Dプリンタキットは市販のプラスチックモデルと異なり、取り扱いに特徴があります。



本キットを完成させるために必要なポイントについて解説致します。本キットはフルキットであり、3Dプリンタキット特有の難しさがあります。本サイトをよく読んで、慎重に組み立てを行ってください。



This page outlines the 3D printer kit "1/72 Hetzer Full Interior Kit (3D Printer)" developed by the self-made bastard studio.



Unlike commercially available plastic models, 3D printer kits are unique in handling.



We will explain the points necessary to complete this kit. This kit is a full kit and has difficulties unique to 3D printer kits. Please read this site carefully and assemble the kit carefully.



販売サイト Sales site

ヤフーオークション Yahoo auction



Amamzon Japan



eBay



製品概要 Product Summary

1/72 Hetzer

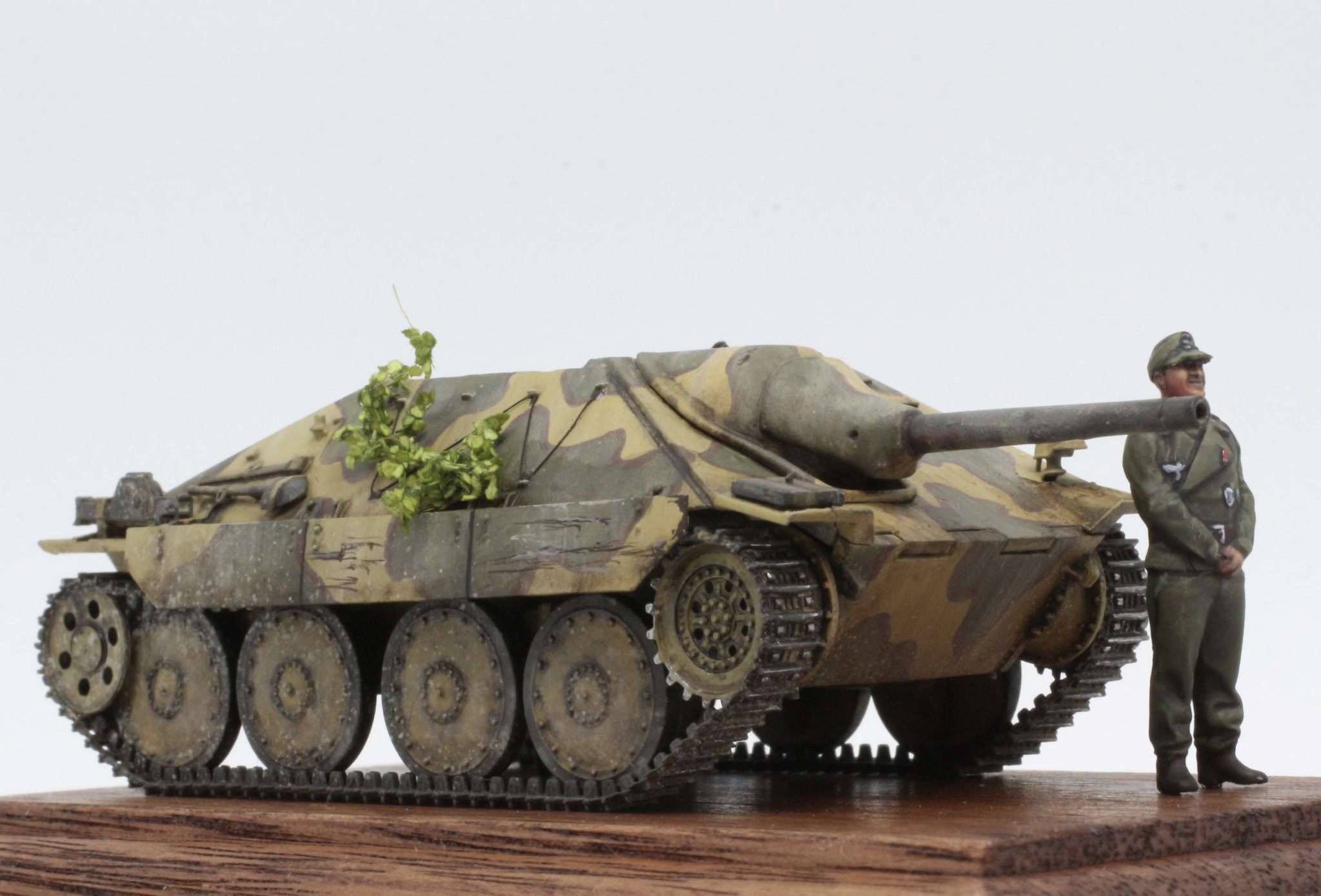

  • 1/72スケールのWW2ドイツ軍戦闘車両 ヘッツァーのフルインテリアキットです。
  • 本キットはフルキットです。他社製のベースキットは不要です。

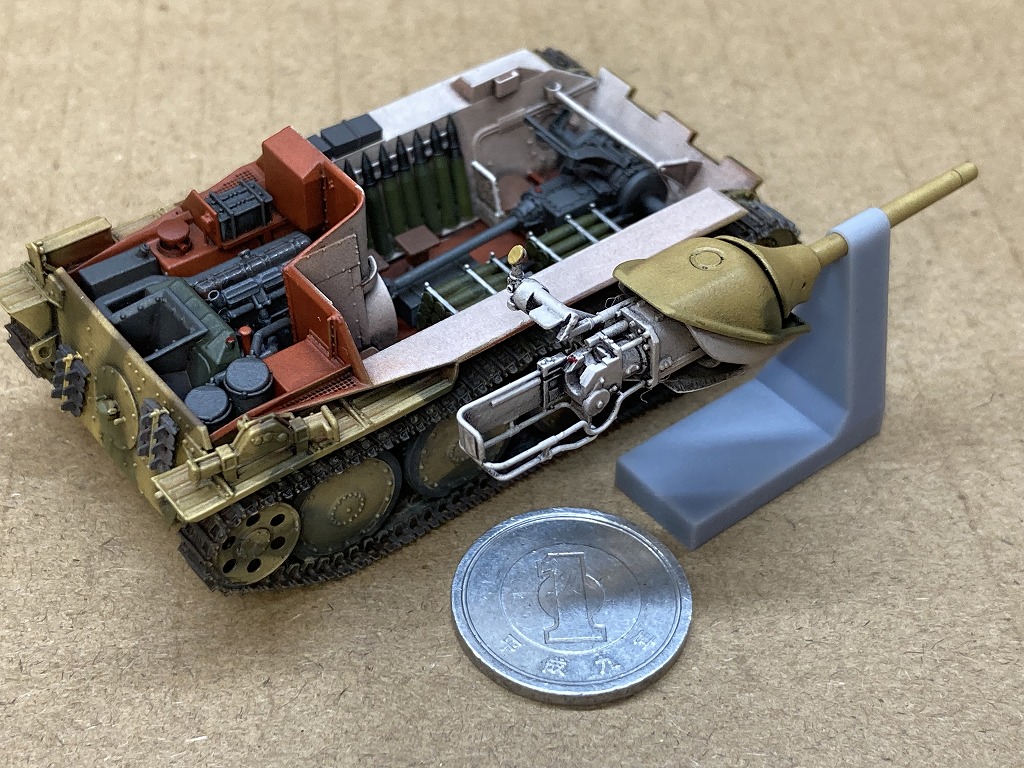

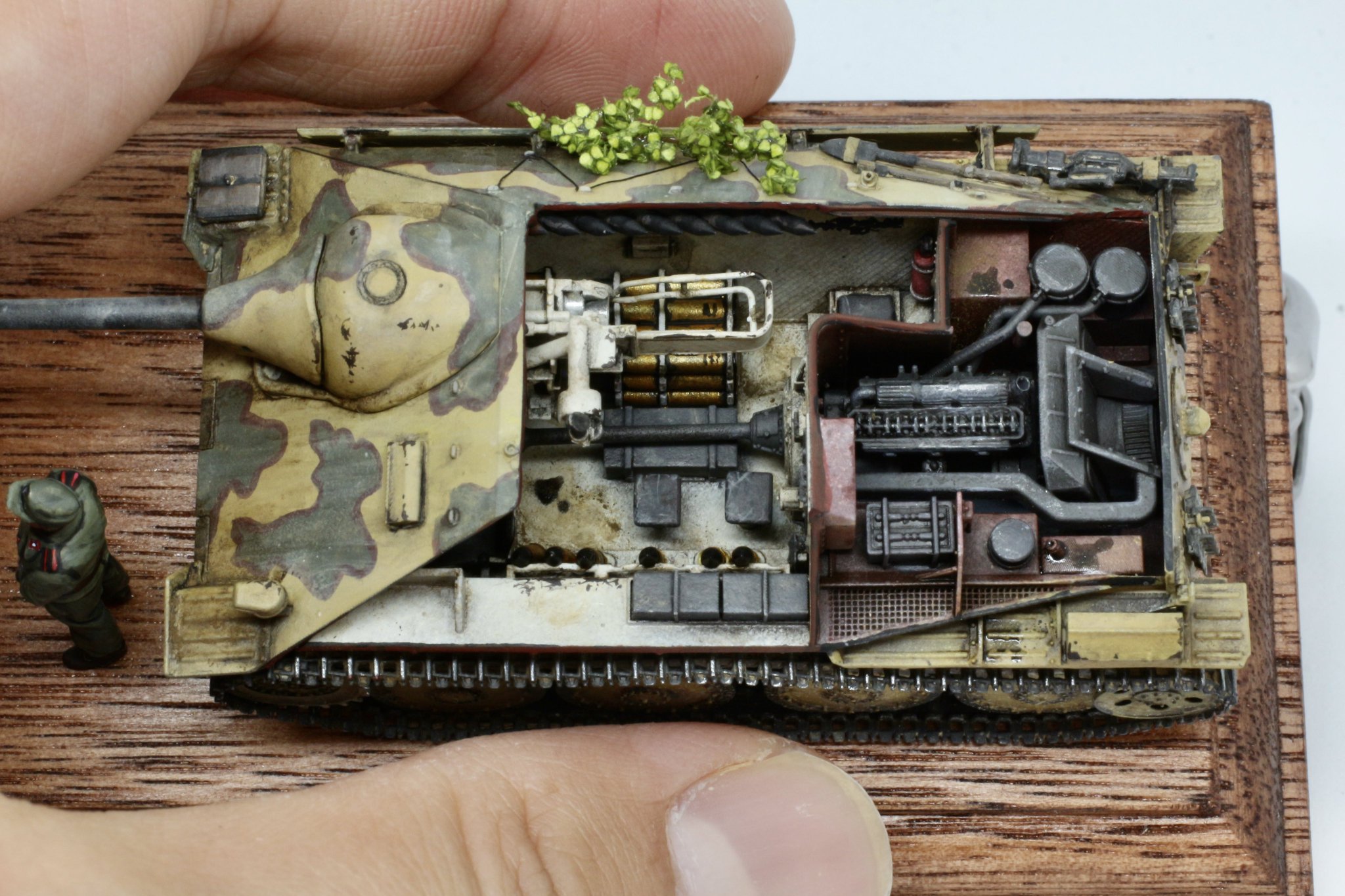

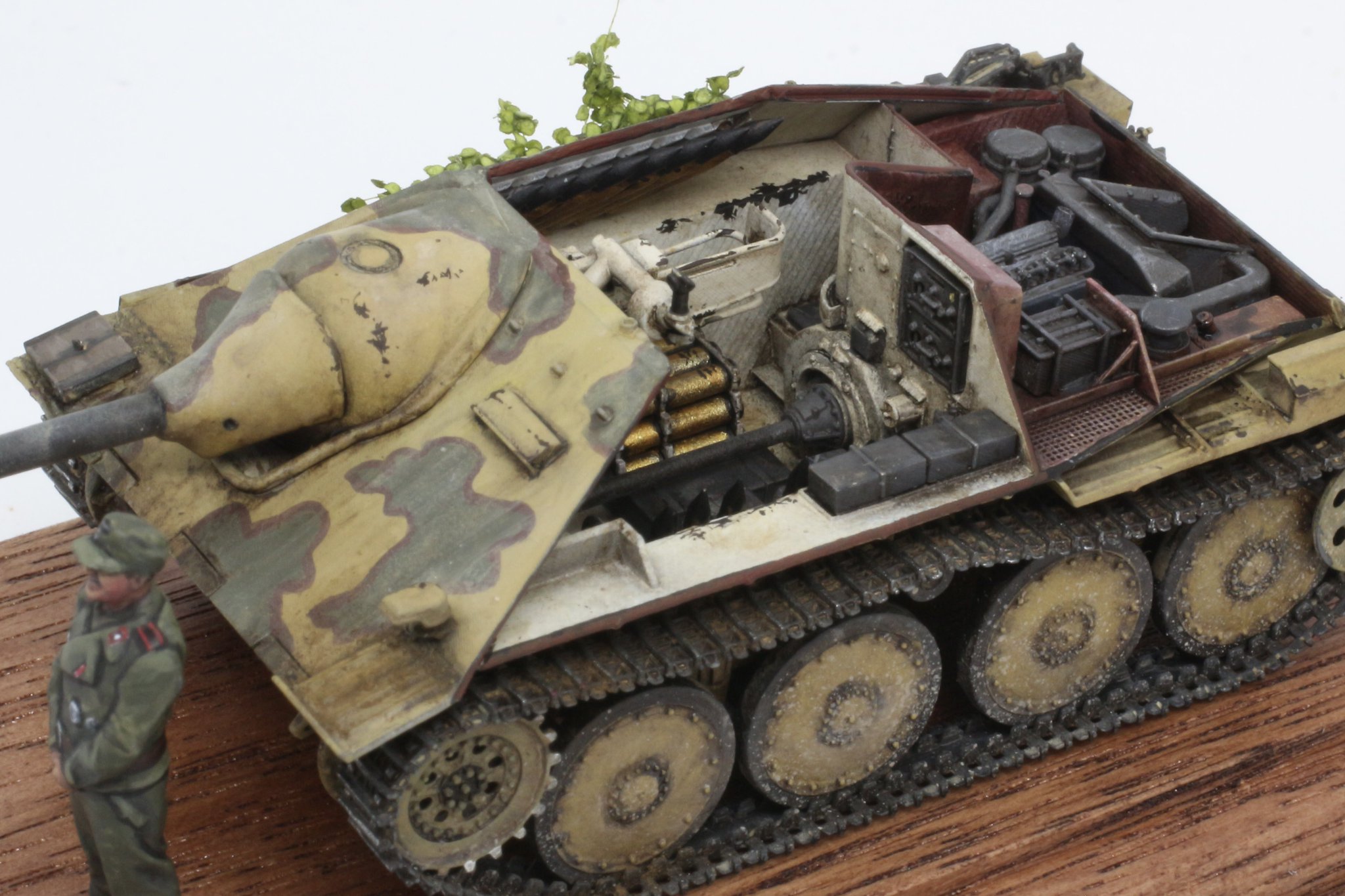

  • エンジンルーム、トランスミッション、主砲、無線機などがリアルに再現されています。
  • 塗装の容易さ、リアルさを追求するためパーツ分割がなされています。
  • 本キットは上級者向けです。3Dプリンタキットをすでに作成した経験がある方を対象としています。できる限り、弊社の他製品で3Dプリンタキットに慣れて頂いてから、本キットをご購入されることをお勧めいたします。
  • This is a full interior kit of the WW2 German combat vehicle Hetzer in 1/72 scale.
  • This kit is a full kit. No other company's base kit is required.
  • Engine compartment, transmission, main gun, radio, etc. are realistically reproduced.
  • Parts are divided for easy painting and realism.
  • This kit is intended for advanced users who already have experience with 3D printer kits. We recommend that you get used to 3D printer kits by using our other products before purchasing this kit.

特徴 Features

  • 3Dプリンタ初心者の方のために、練習用として小さな部品、壊れやすい部品は計2セット同梱しています(練習用のパーツはサポートが割れている等のB級品が梱包されている場合があります)。
  • 底面には3Dプリンタ特有のサポートが多数あるため丁寧な作業が必要です。また、レジンは一般のプラモデルの素材と比較し欠けやすいため、サポートの除去は薄刃ニッパー等で丁寧な除去が必要となります。
  • モノクロ8Kの高解像度3Dプリンタに、有名メーカーの水洗いレジンを使用して出力しています。
  • 丁寧に専用機材を使用しきちんと2次硬化を行っています。3Dプリンタ製品にありがちなべたつき等はありません。
  • For beginners of 3D printers, a total of 2 sets of small parts and fragile parts for practice are included (Practice parts are packed with B-class products such as broken supports. There may be).
  • There are many 3D printer-specific supports on the bottom, so careful work is required. In addition, since resin is more easily chipped than general plastic model materials, it is necessary to carefully remove the support with a thin blade nipper or the like.
  • A monochrome 8K high-resolution 3D printer is output using a water-washing resin from a well-known manufacturer.
  • We carefully use special equipment to perform secondary curing properly. There is no stickiness that is typical of 3D printer products.



    注意事項 important points

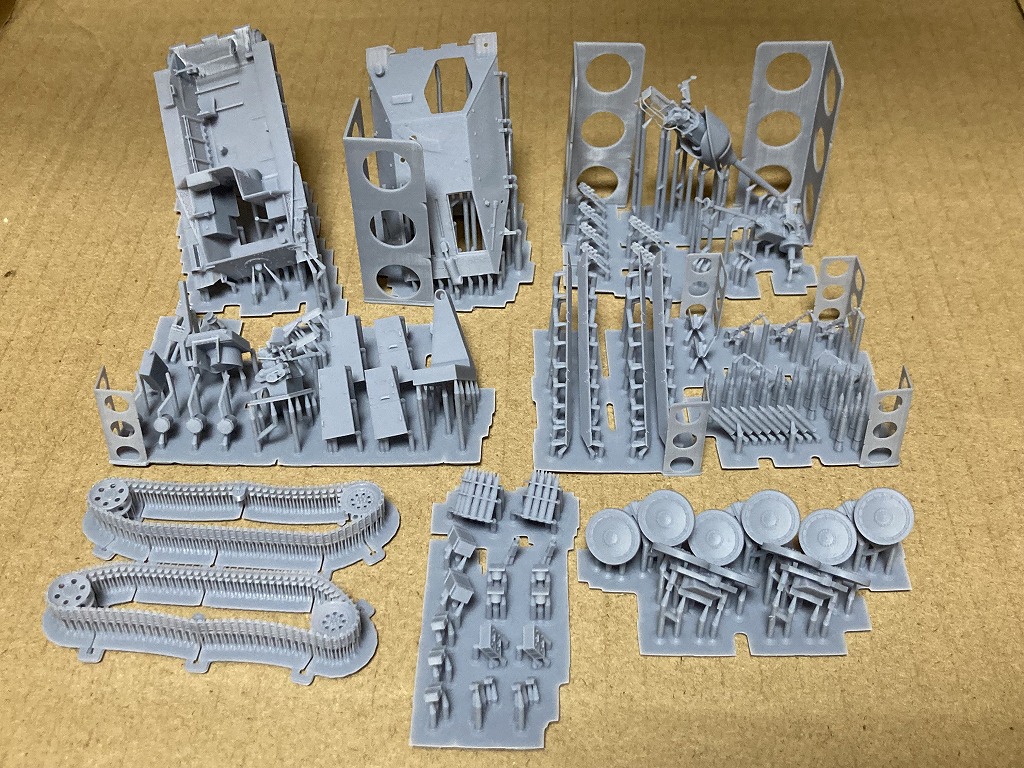

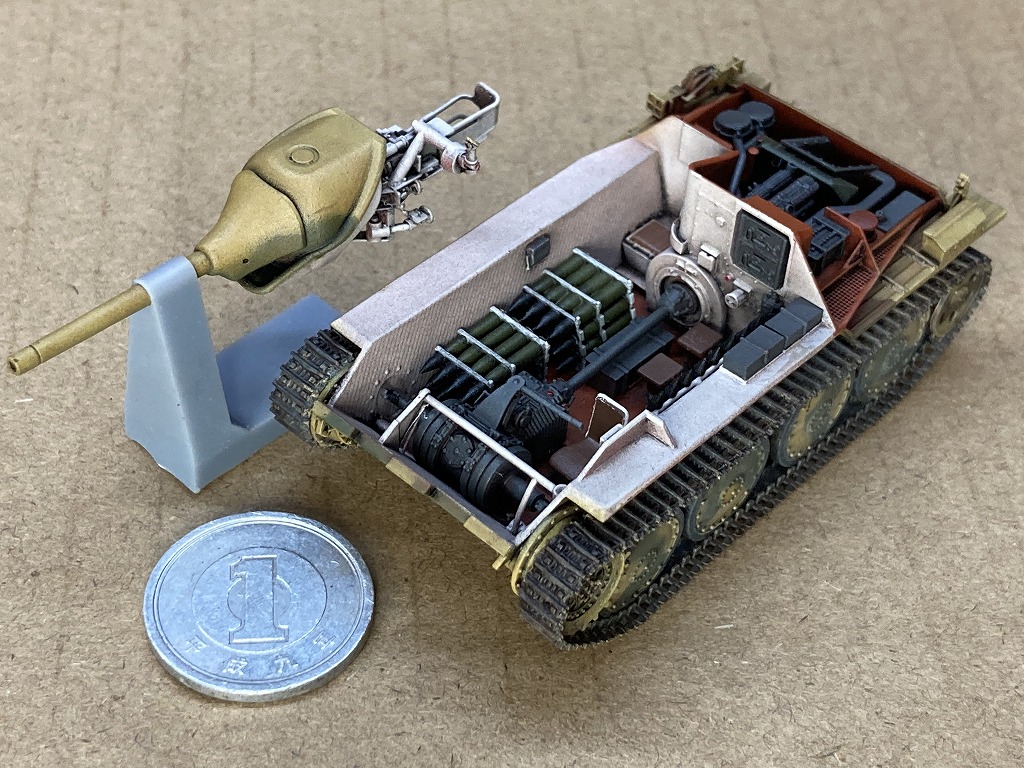

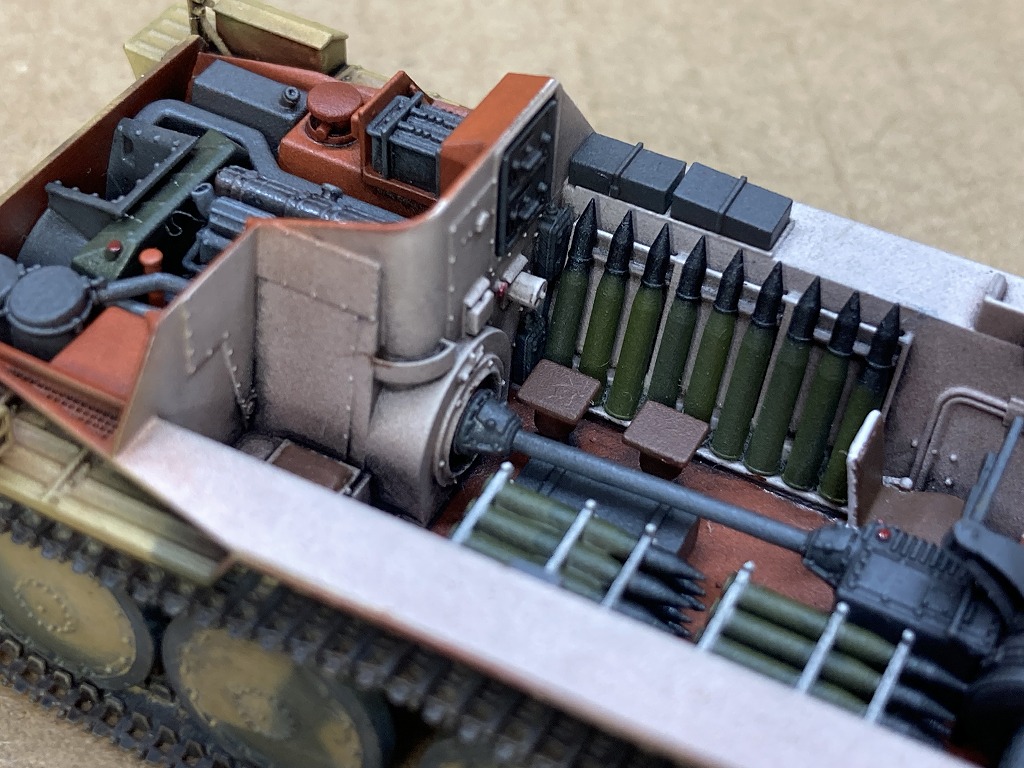

    • このキットに含まれるのは以下のの写真にあるパーツです。
    • 本キットは3Dプリンタキットであるため、3Dプリンタによる出力で避けられない細かな段差・ゆがみがある程度発生します。その状態は商品写真でご確認ください。

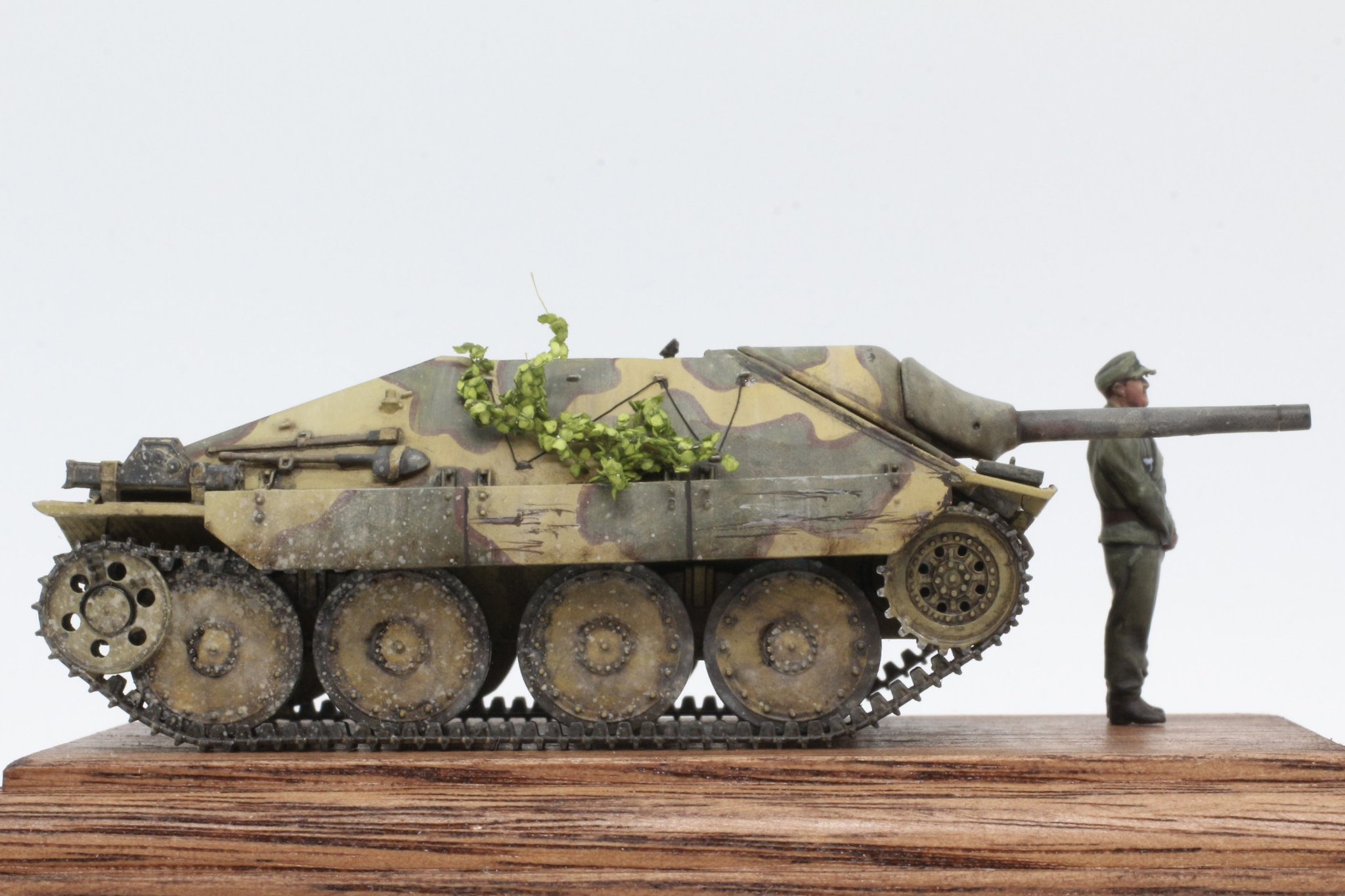

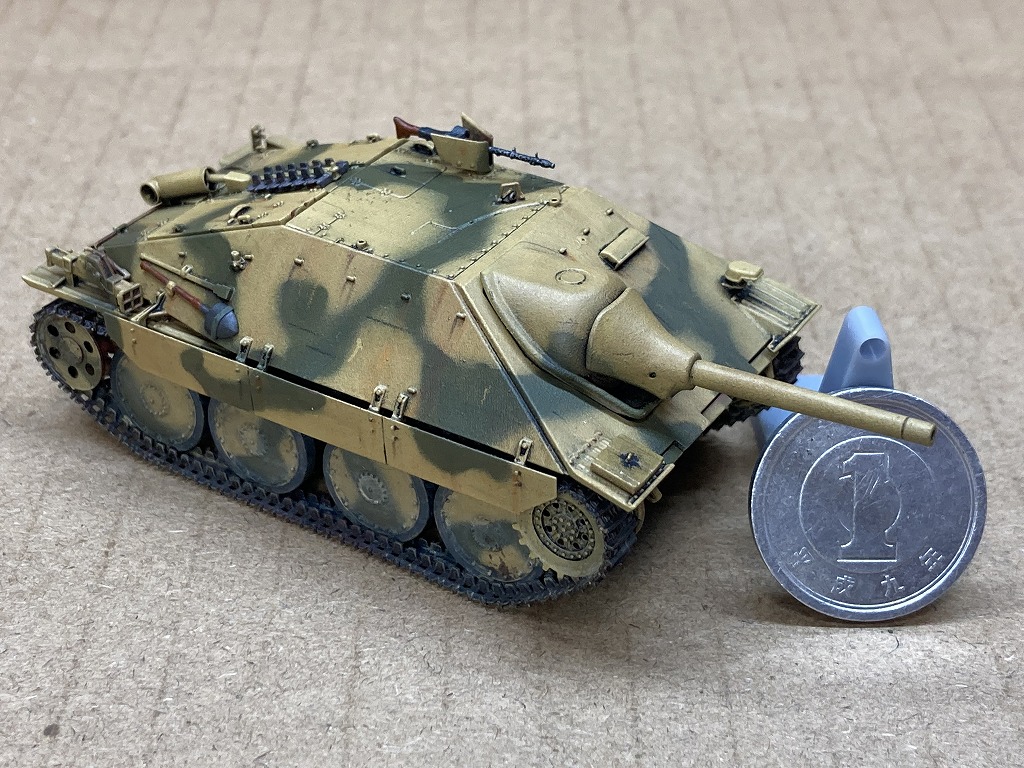

    • 塗装されているものは作例です。
    • This kit includes the parts shown in the picture below.
    • Since this kit is a 3D printer kit, there will be some small steps and distortions that cannot be avoided when outputting with a 3D printer. Please check the product photo for the condition.
    • The painted one is an example.



      1/72 Hetzer


3Dプリンタキットの基礎について

1/72 Hetzer

3Dプリンタキットは市販のプラスチックモデルと異なる素材・製法で作成されています。



3Dプリンタキットの特徴や注意事項は以下にまとめてありますので、そちらをご覧ください。



The 3D printer kit is made with a different material and manufacturing method from the commercially available plastic model.



Please refer to the following for the features and precautions of the 3D printer kit.



ポイント1 3Dプリンタキットについて Point 1 About 3D printer kit
ポイント2 パーツの切り出し Point 2 How to cut out parts

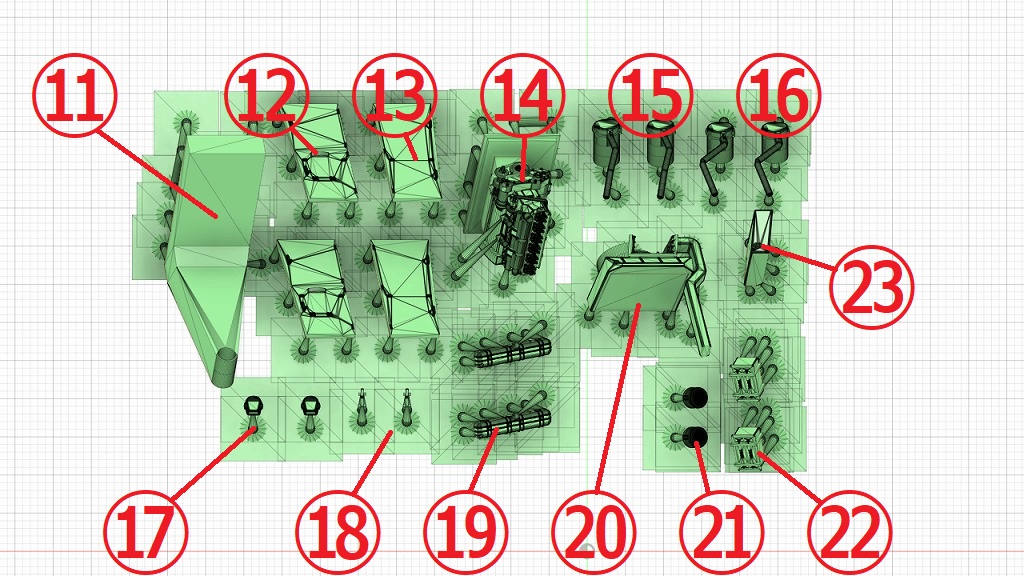

パーツ構成 Parts composition

1/72 Hetzer

1/72 ヘッツァー フルインテリアキット [3Dプリンタ出力品]のパーツ構成を解説します。いくつかのパーツは、壊してしまったときのために予備が入っています(梱包ミスではありません)。



I will explain the parts composition of the 1/72 Heyxer Full Interior Kit [3D printer output product]. Some parts have spares in case they break (not a packaging mistake).



1/72 Hetzer

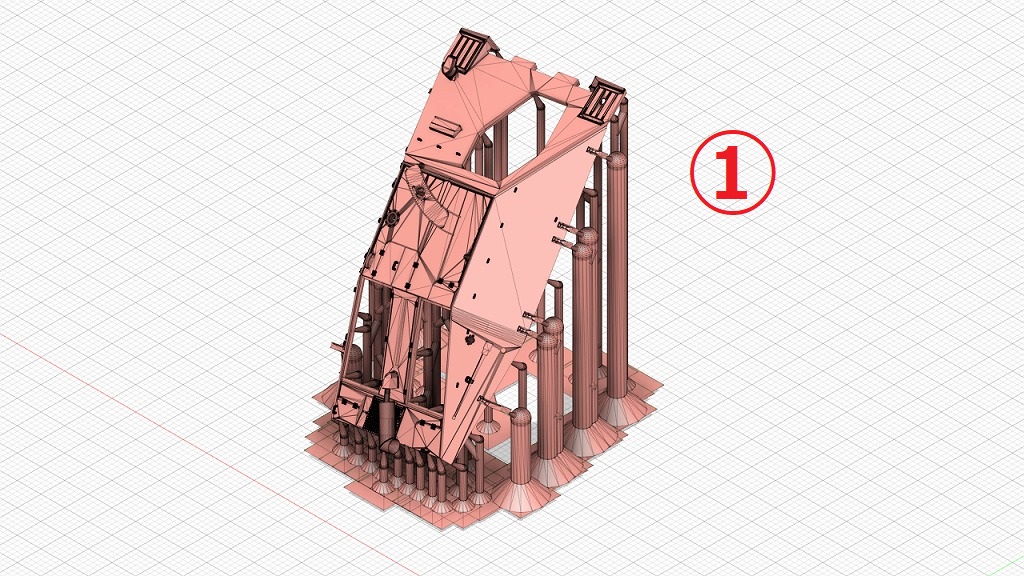

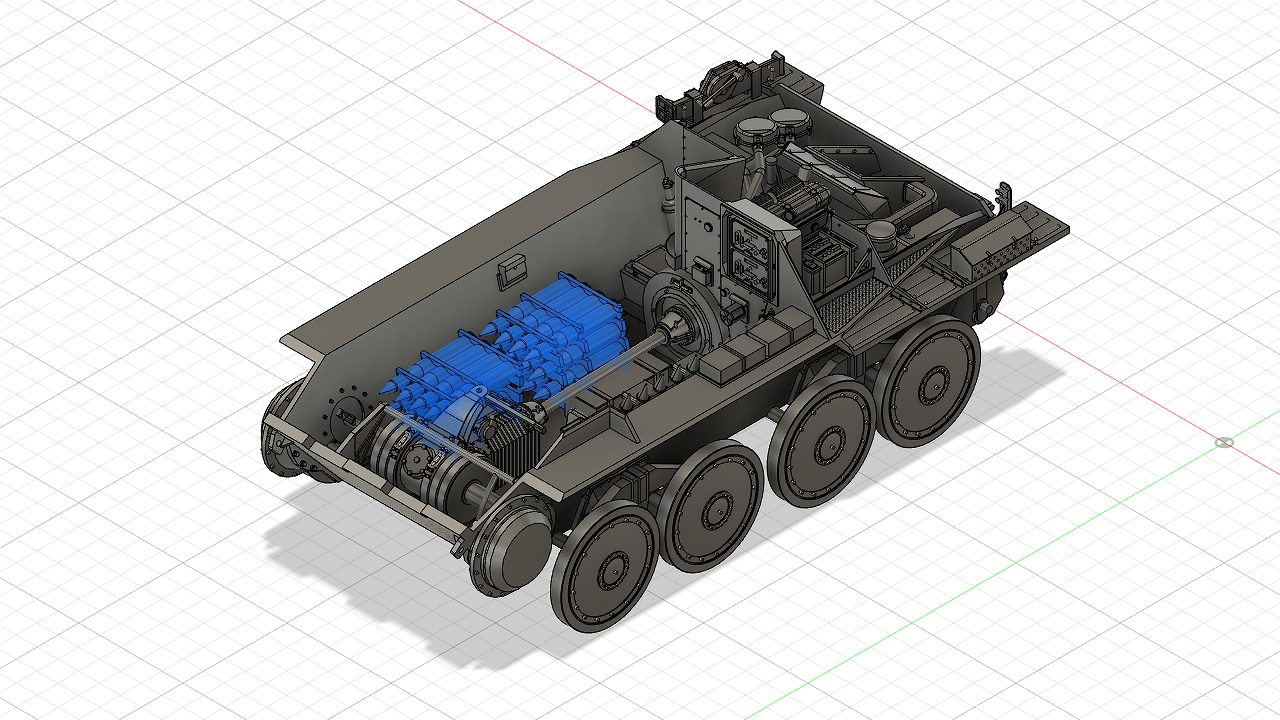

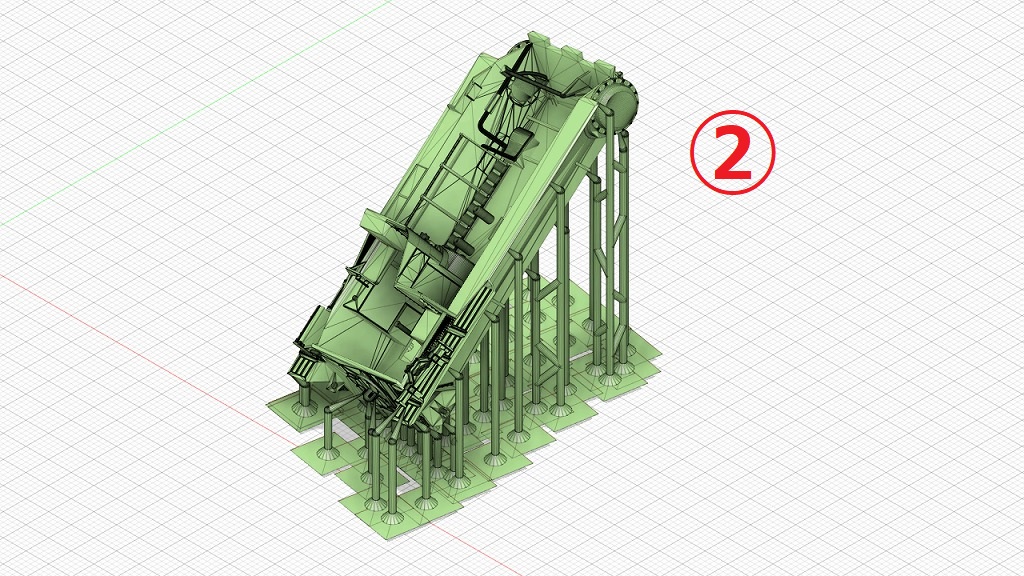

1:車体装甲 Armor



1/72 Hetzer



2:車体 Body



1/72 Hetzer



3:転輪 wheels



1/72 Hetzer



4:履帯(右) Tracks(right)
5:履帯(左) Tracks(leftt)



1/72 Hetzer

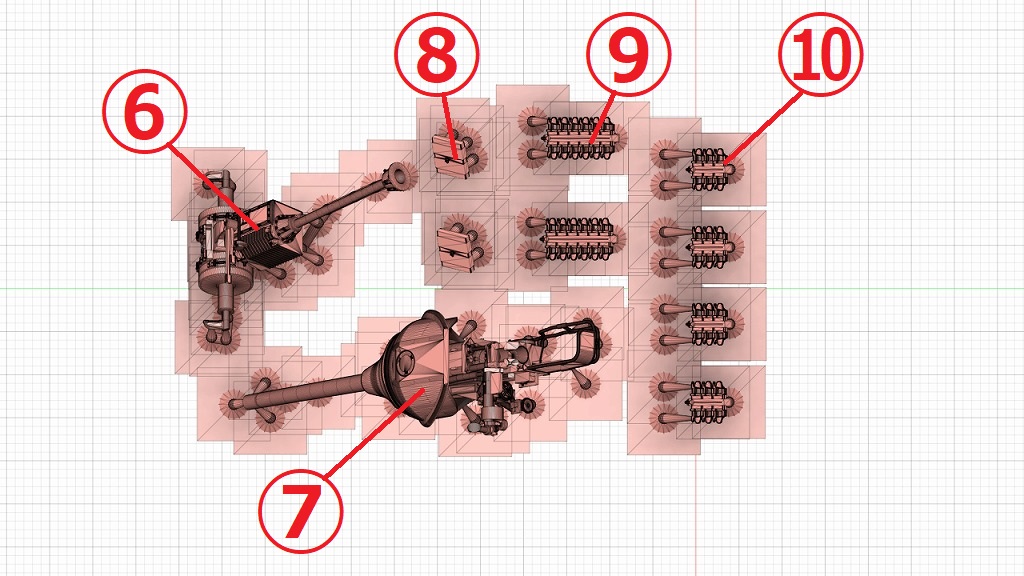

6:ドライブシャフト Drive shaft
7:主砲 Main gun
8:ジャッキ台 Jack base
9:予備履帯(上部) Spare Tracks (Upper)
10:予備履帯(後方) Spare Tracks (Rear)



1/72 Hetzer



11:主砲台 Main gun stand
12:エンジンルームパネル(右) Engine compartment panel (right)
13:エンジンルームパネル(左) Engine compartment panel (left)
14:エンジン Engine

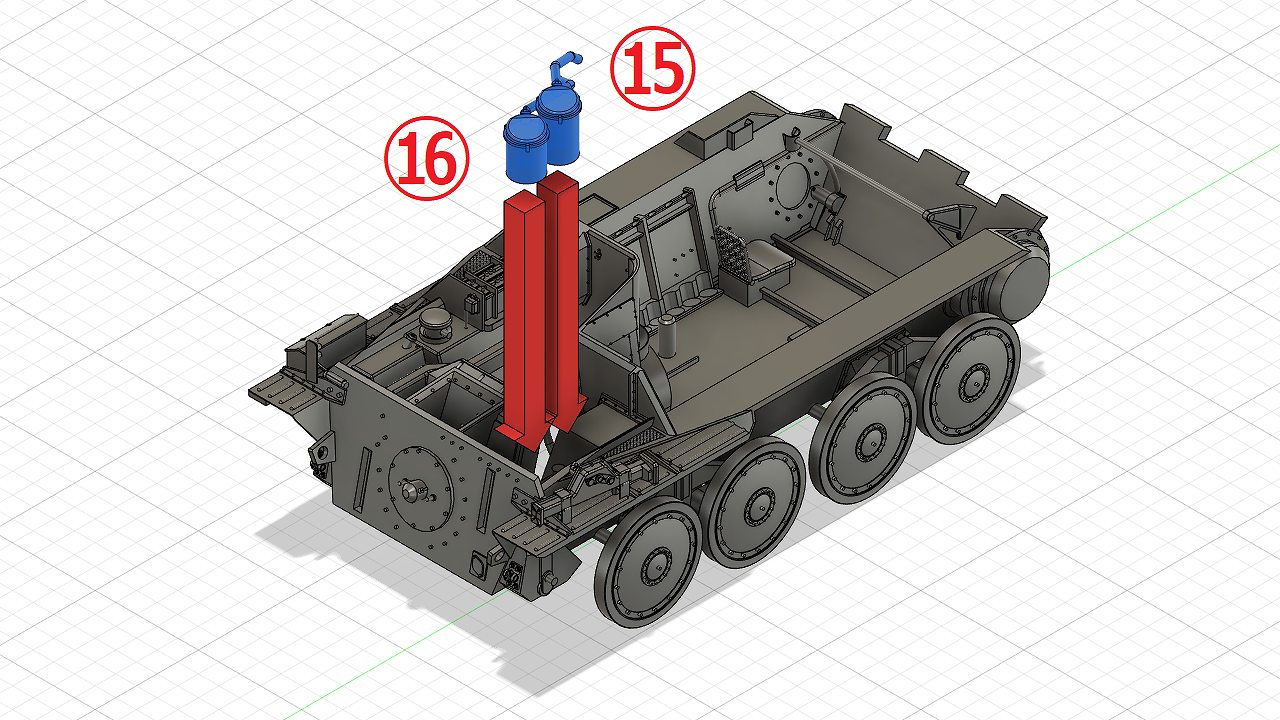

15:エアクリーナーボックス(前) Air cleaner box (front)
16:エアクリーナーボックス(後) Air cleaner box (rear)
17:ライト lamp (parts for repair in case of damage)
18:照準器ガード Sighting device guard (repair parts in case of damage)
19:シリンダヘッドカバー Cylinder head cover
20:ラジエター Radiator
21:給油口 Fuel port
22:バッテリー Battery
23:燃料タンク Fuel tank



1/72 Hetzer

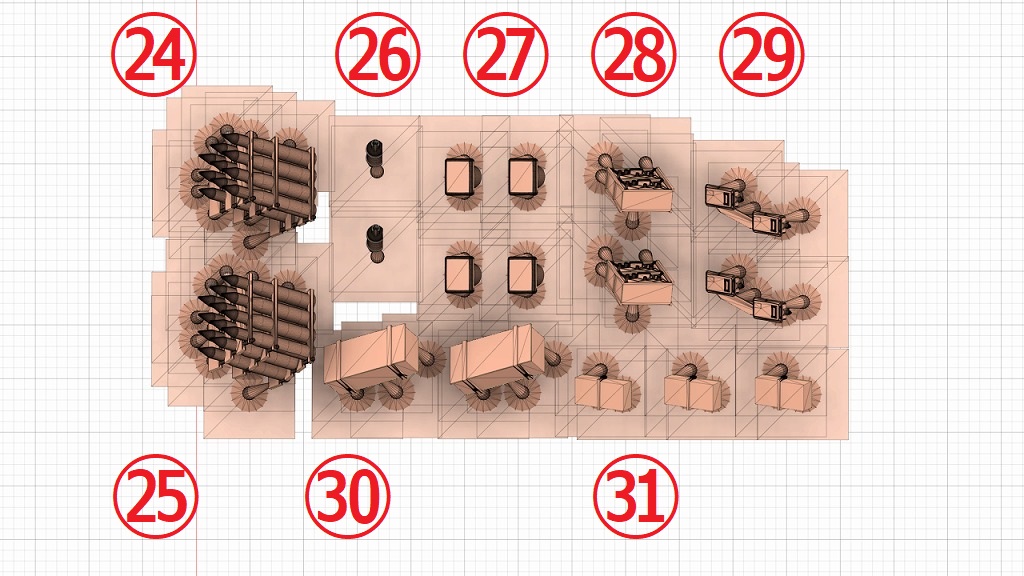

24:砲弾ラック(前) Shell rack (front)
25:砲弾ラック(後) Shell rack (rear)
26:消火器 Fire extinguisher
27:椅子 Chair
28:無線機 Radio equipment
29:変圧器 Transformer
30:箱(大) Box (large)
31:箱(小) Box (small)



1/72 Hetzer



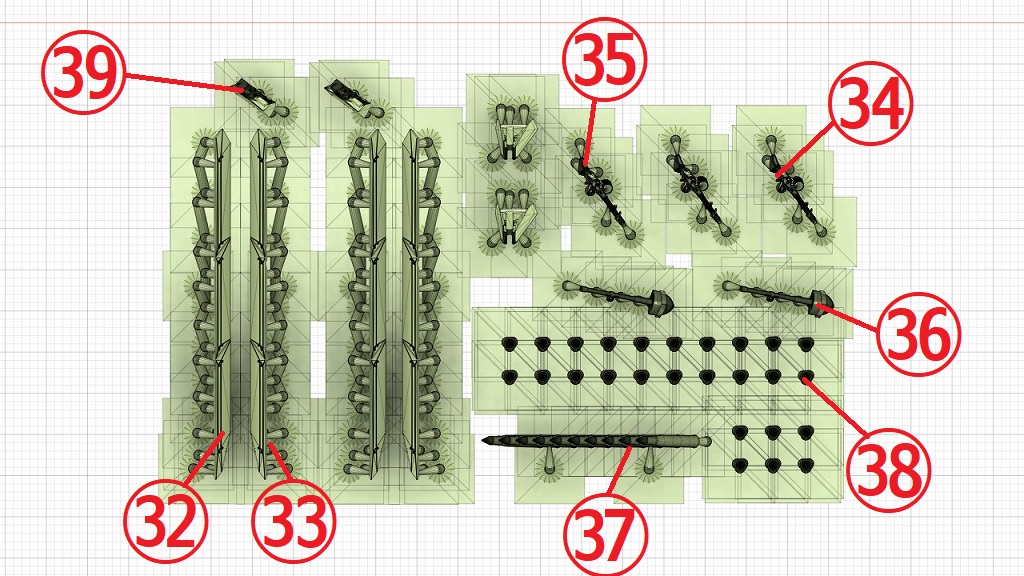

32:シェルツェン(左) Side skirt(left)
33:シェルツェン(右) Side skirt(right)
34:MG34 MG34
35:MG34架台 MG34 base
36:シャベル Shovel
37:砲弾1 Shells 1
38:砲弾2 Shell 2
39:操縦手計器 operator console



※初期ロットでは「39:操縦手計器」は別シートに構成されています。


組立(Painting and assembly)

1/72 Hetzer

それぞれのパーツを、組み立てる前に全て塗装します。その後、各パーツを組み立てます。



素材がレジンであるため、事前にサフェーサーを塗布することをお勧めします。
Since the material is resin, it is recommended to apply the surfacer in advance.



以下の画像をクリックすると、大きな画像を開くことができます。
You can open a larger image by clicking on the image.

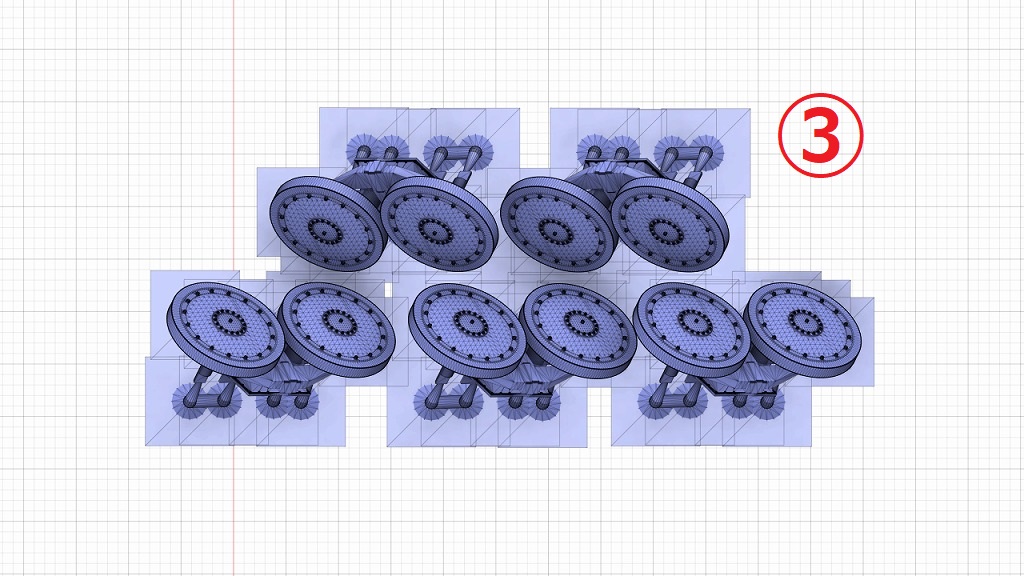

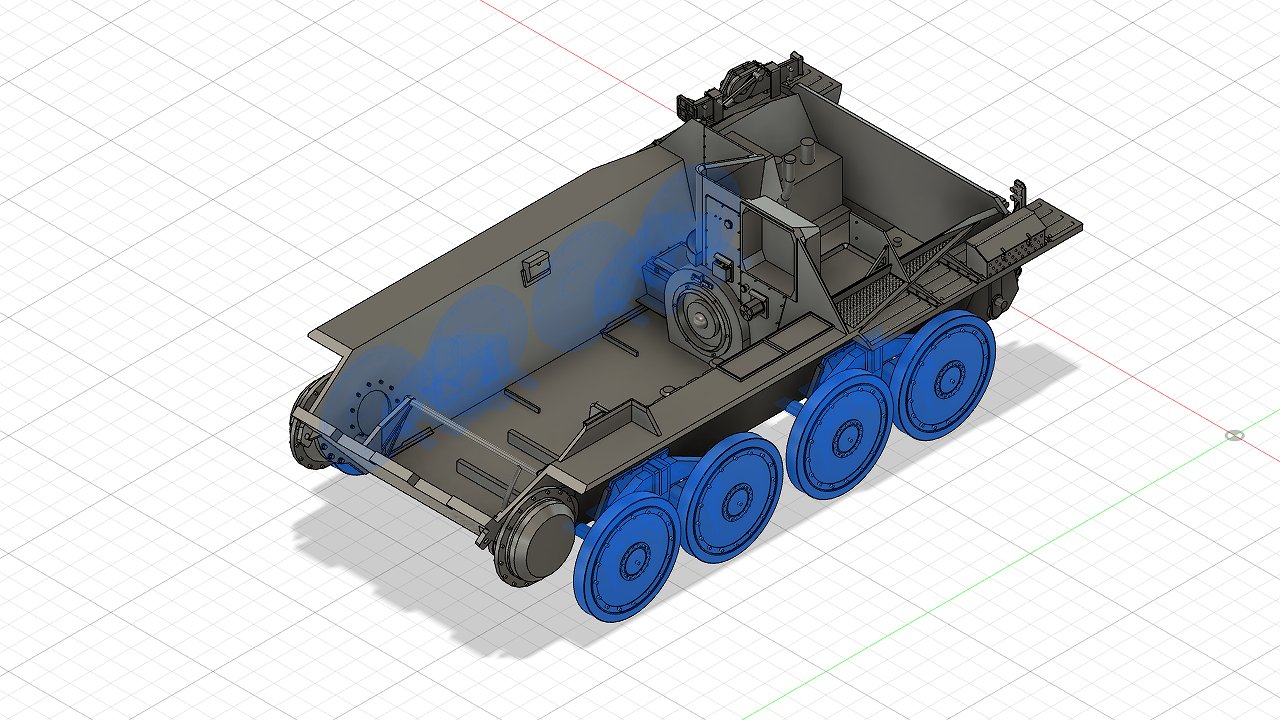

転輪の組立て Assembling the wheels



1/72 Hetzer



1/72 Hetzer



転輪は車体のガイド(赤い部分)に合わせて接着します。The wheels are glued in line with the guides (red part) on the body.



1/72 Hetzer



1/72 Hetzer

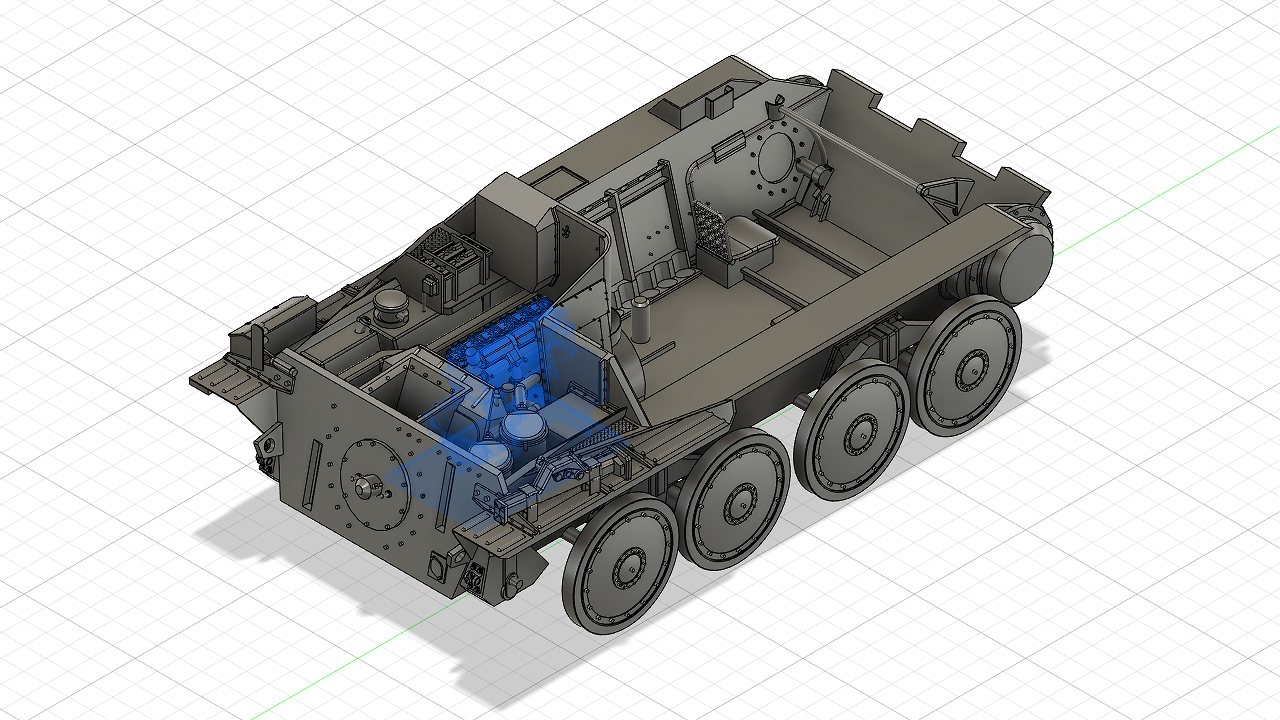

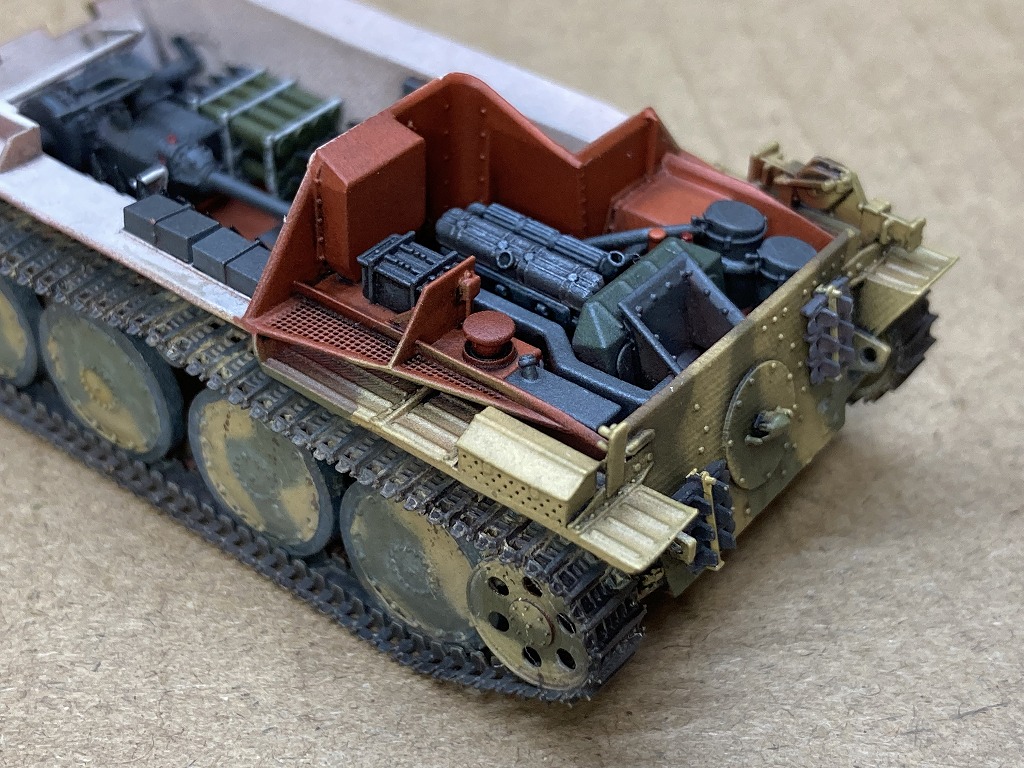

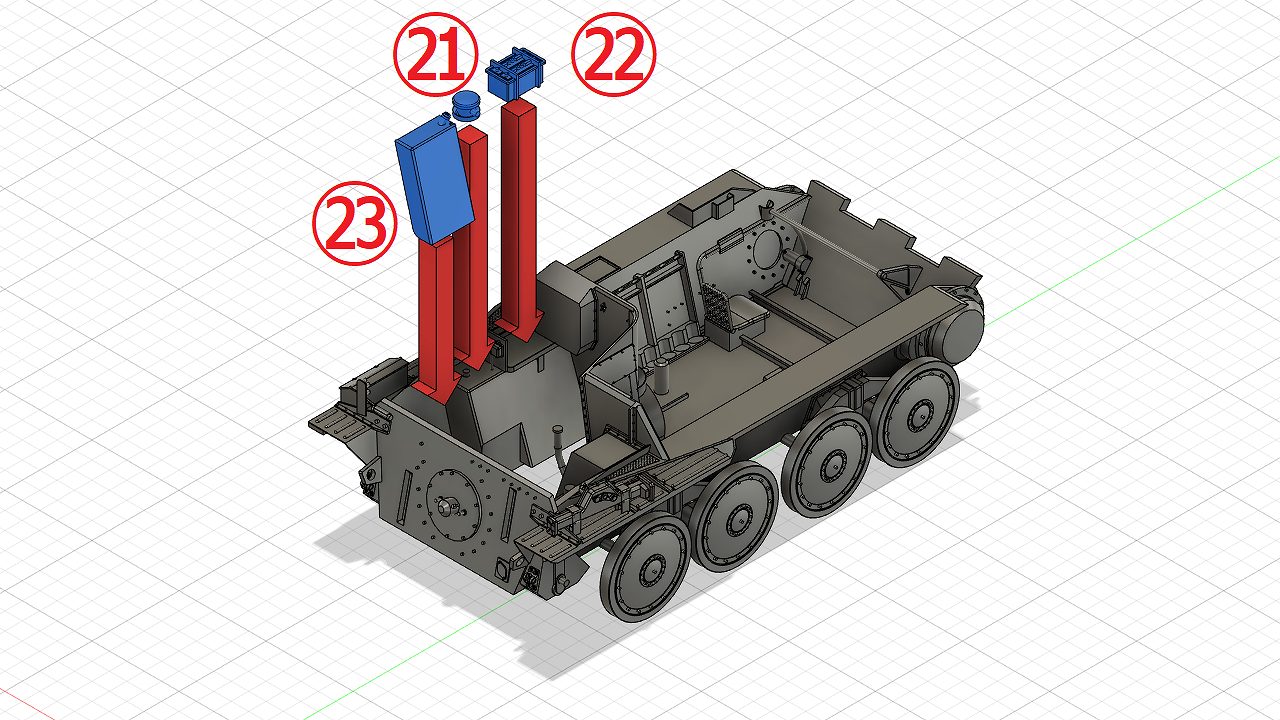

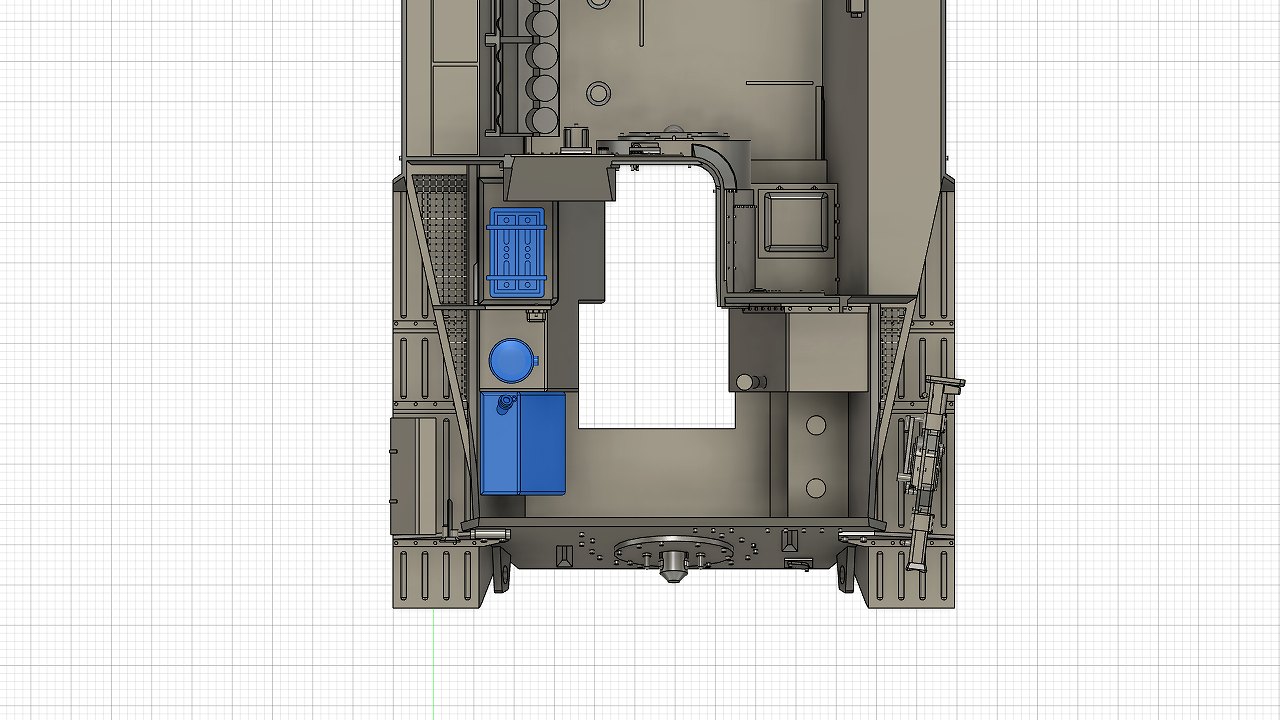

エンジンルーム(左)の組立てAssembling the Engine compartment(left side)



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer

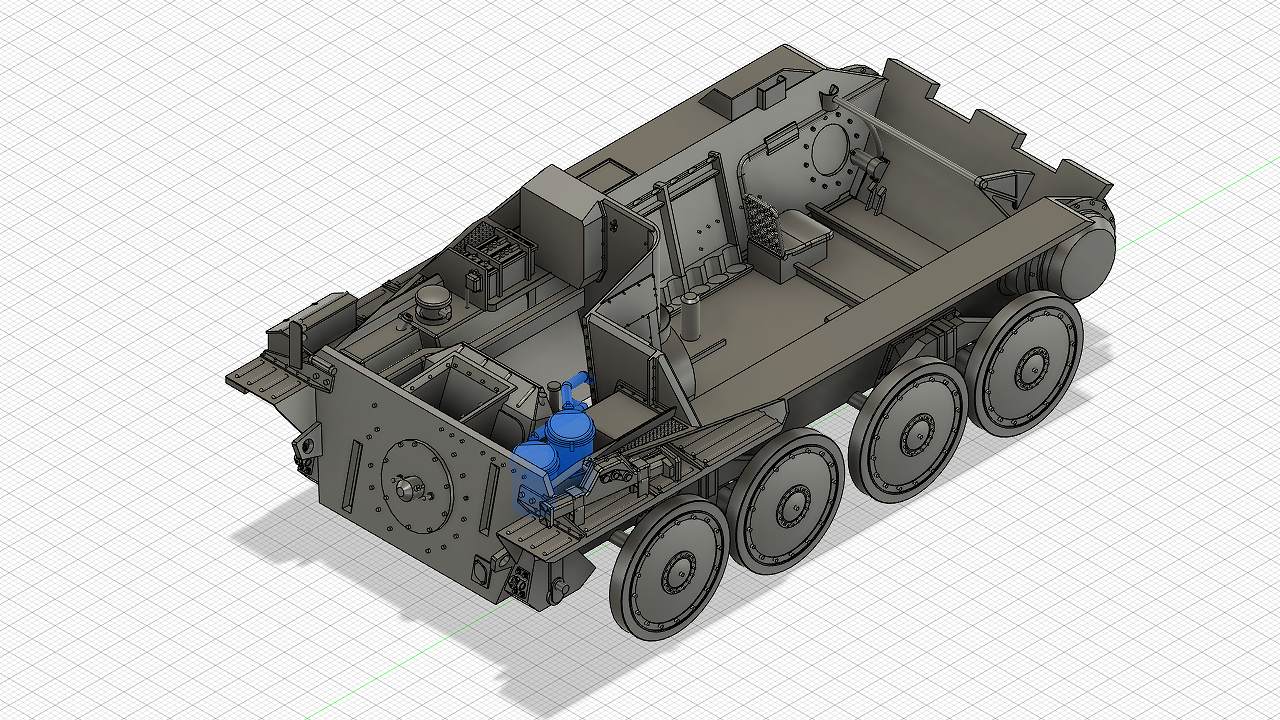

ラジエターの組立てAssembling the Radiator



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer

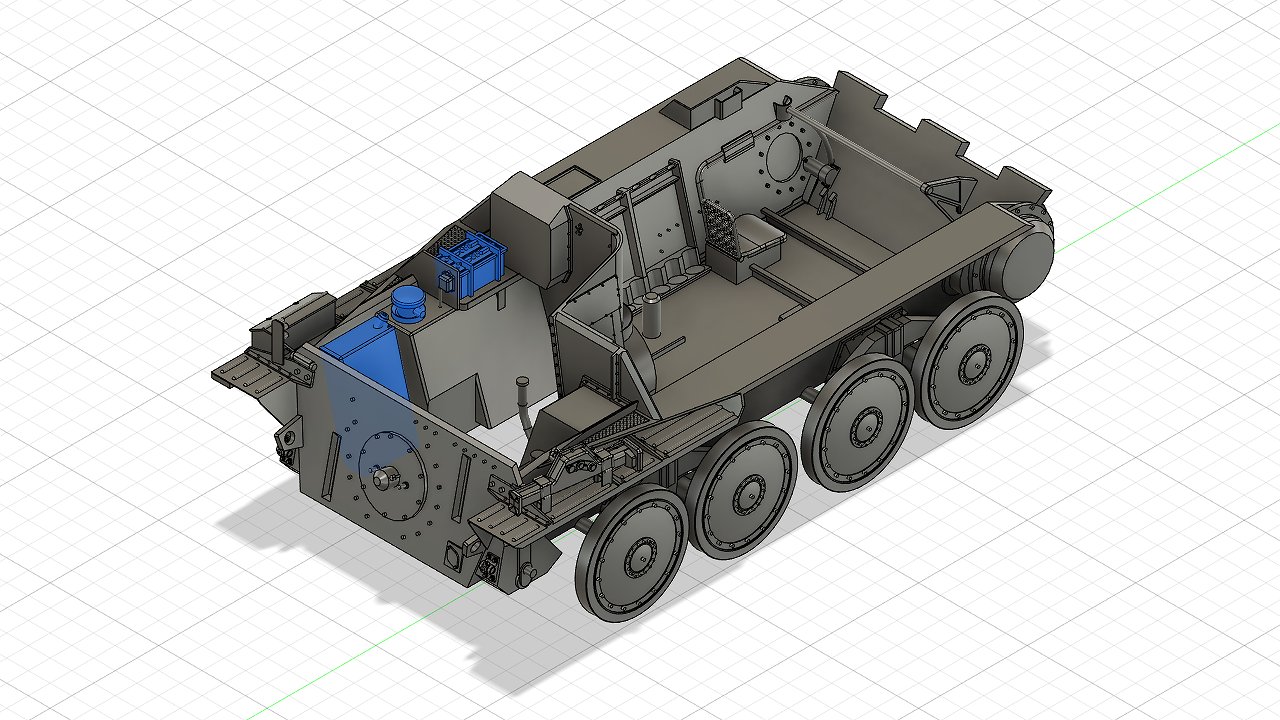

エンジンルーム(右)の組立てAssembling the Engine compartment(Right side)



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer

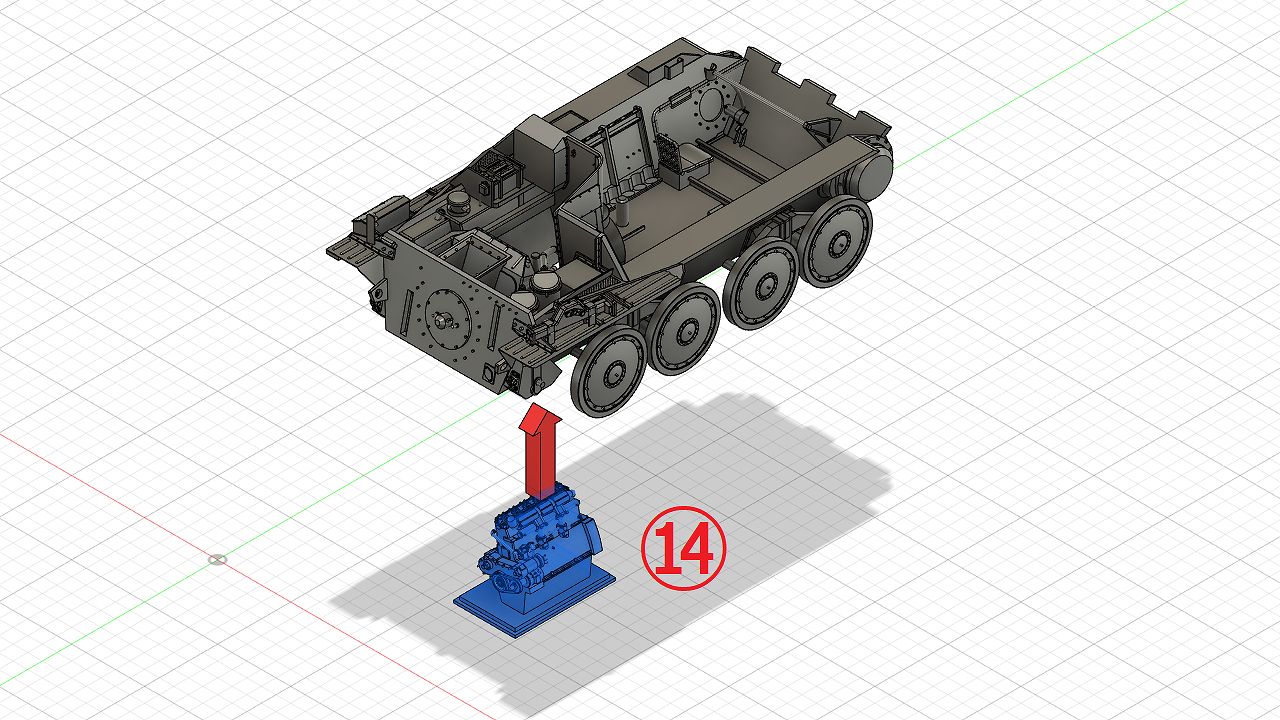

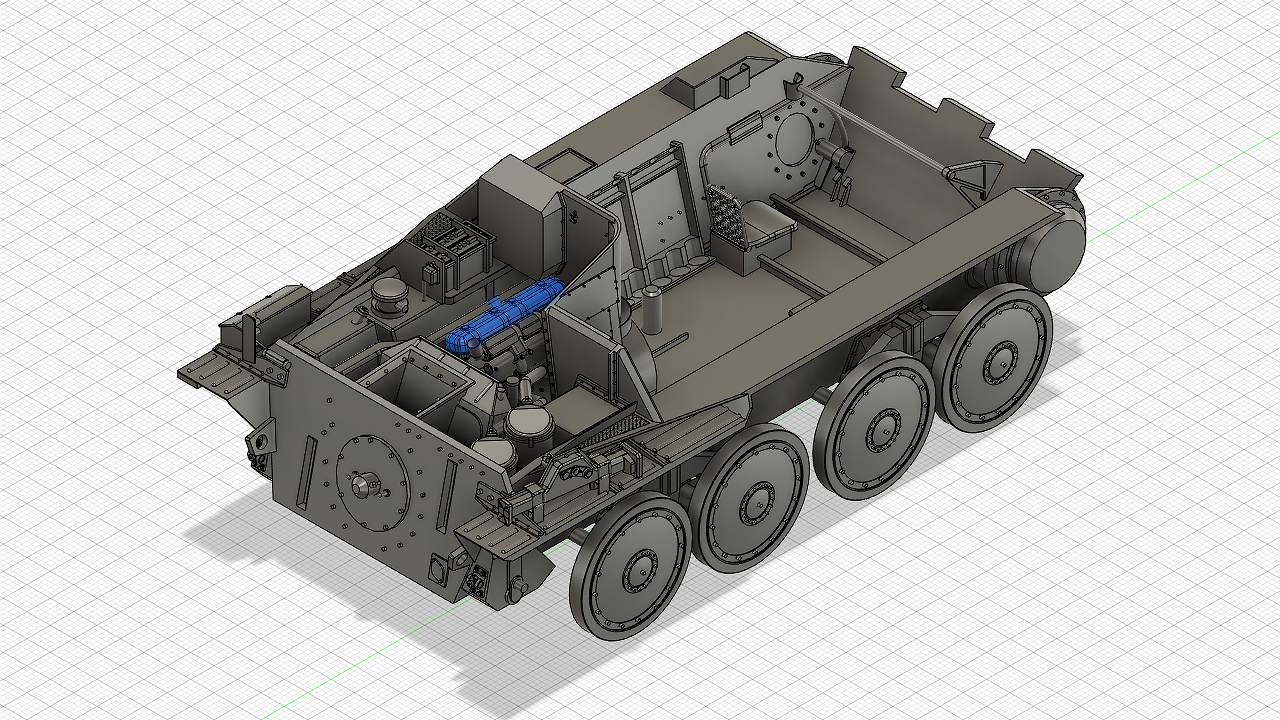

エンジンの組立てAssembling the Engine



1/72 Hetzer



1/72 Hetzer

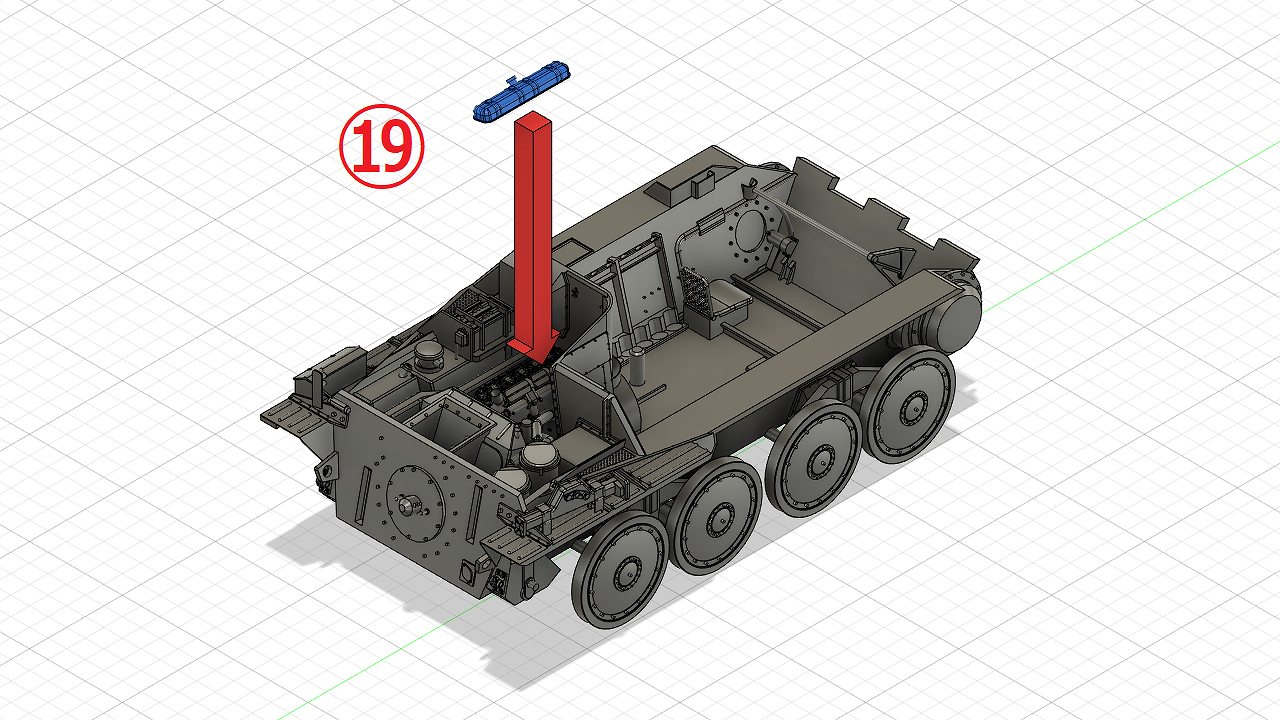

シリンダーヘッドカバーの組立てAssembling the Cylinder head cover



接着しません。No adhesives are used.



1/72 Hetzer



1/72 Hetzer



小部品の組立てAssembling the Small parts



1/72 Hetzer



1/72 Hetzer

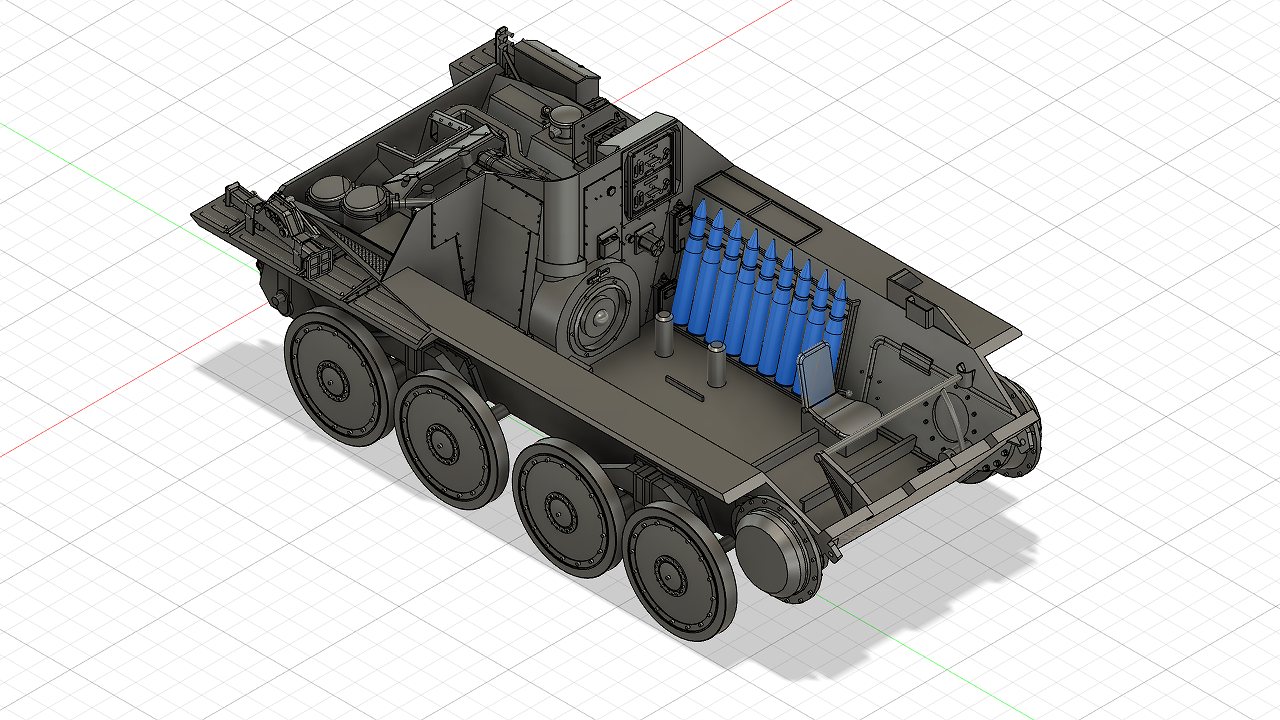

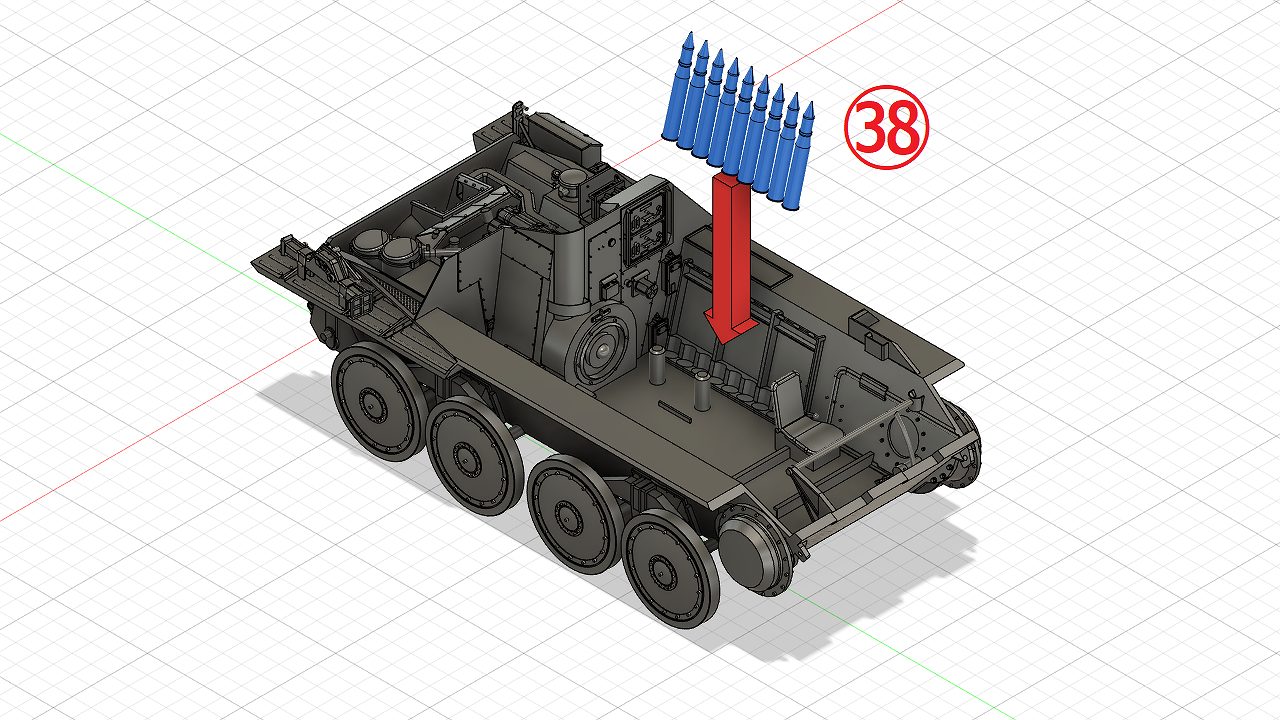

砲弾の組立てAssembling the shells



1/72 Hetzer



1/72 Hetzer

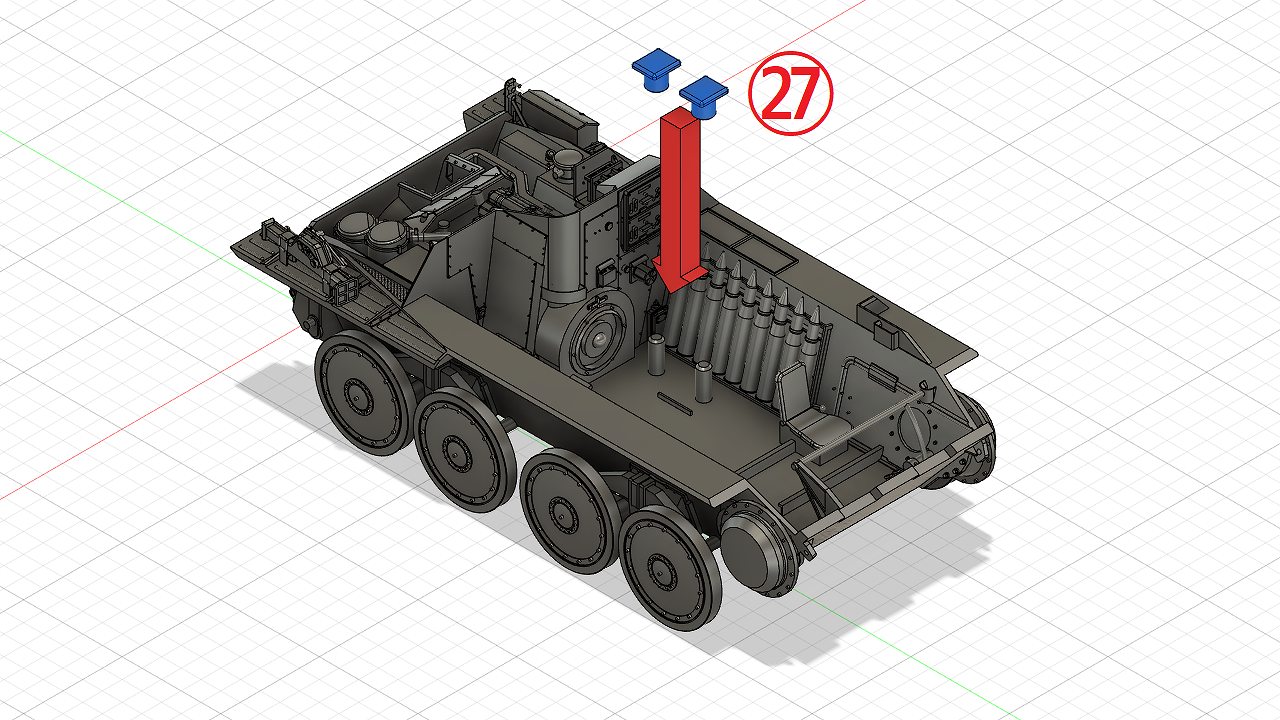

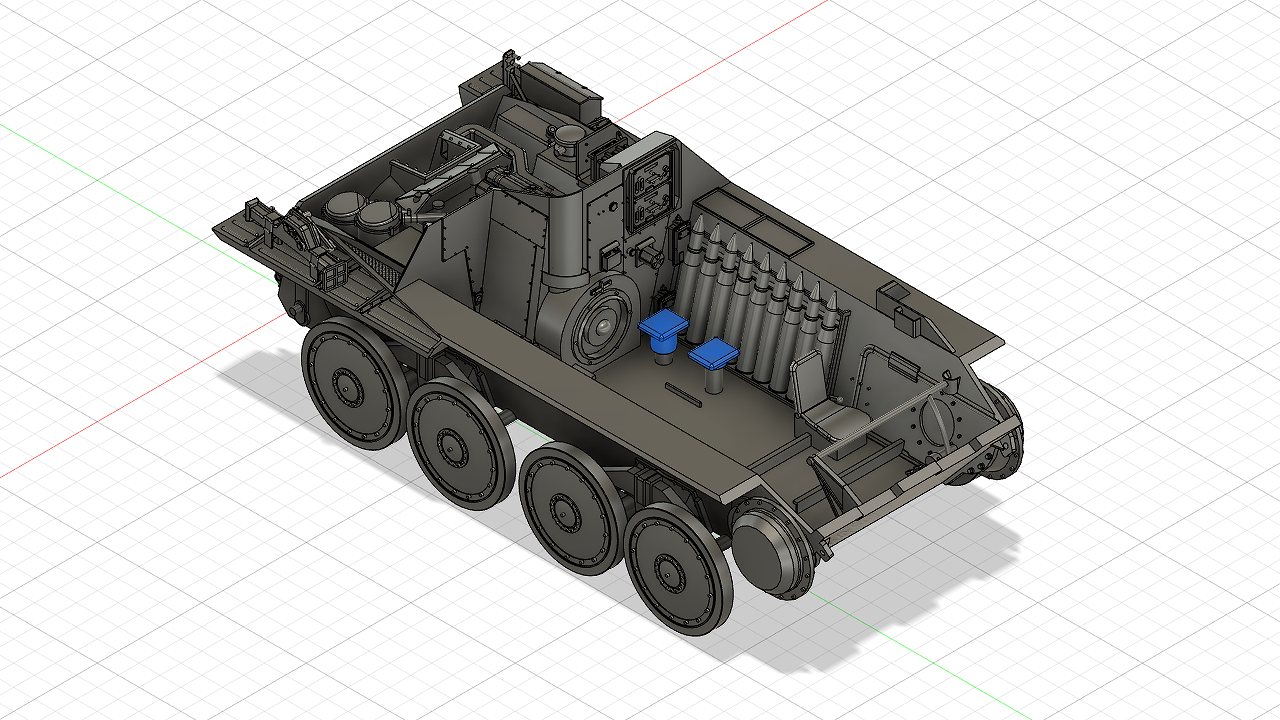

座席の組立てAssembling the chairs



1/72 Hetzer



1/72 Hetzer

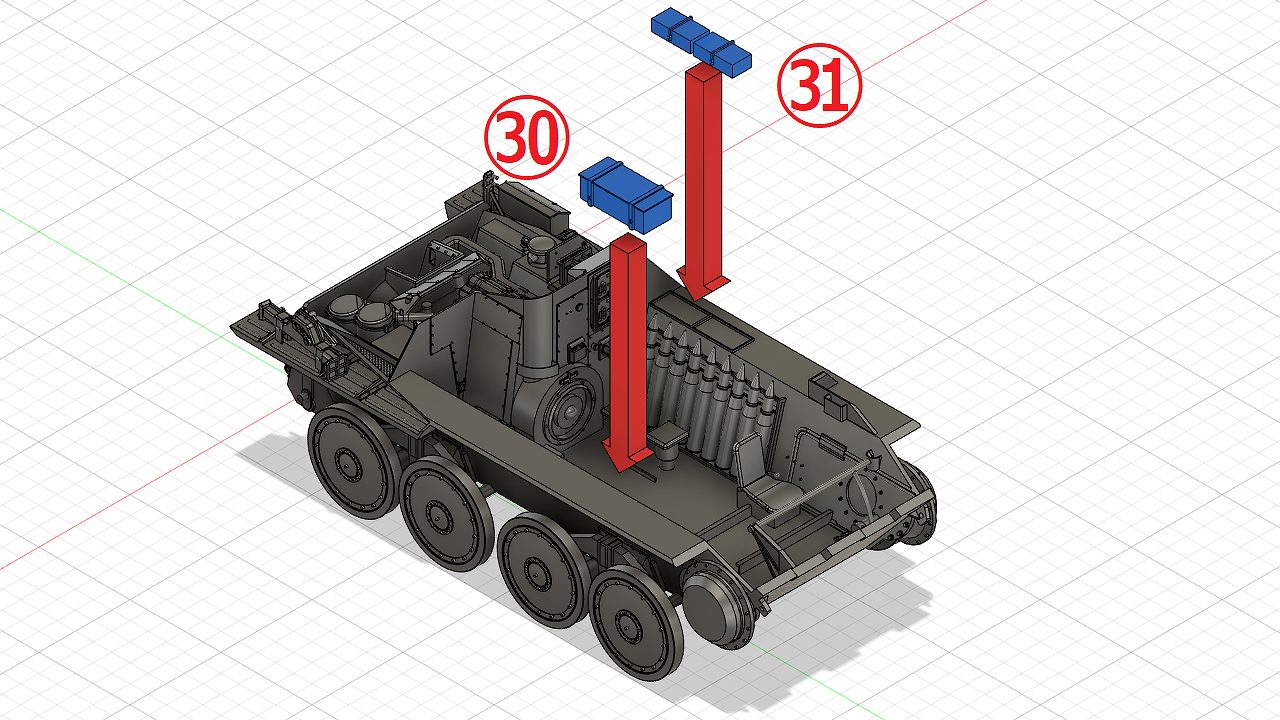

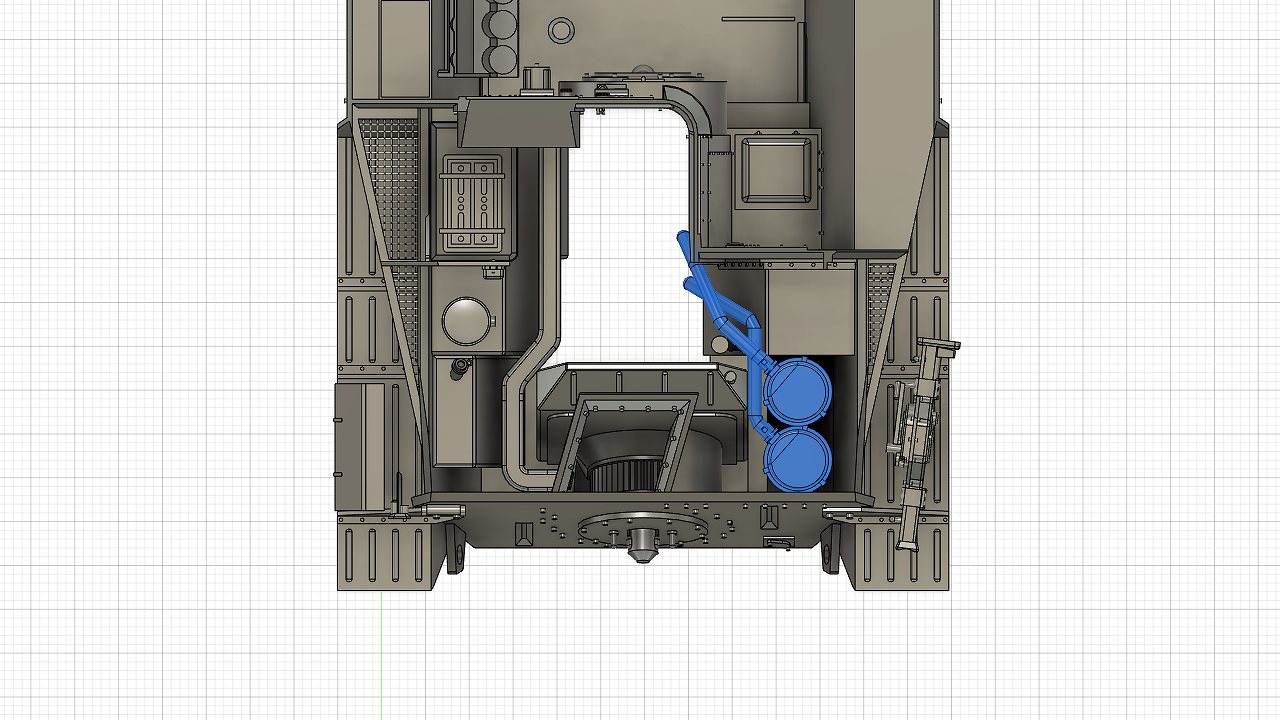

雑具箱の組立てAssembling the Boxs



1/72 Hetzer



1/72 Hetzer

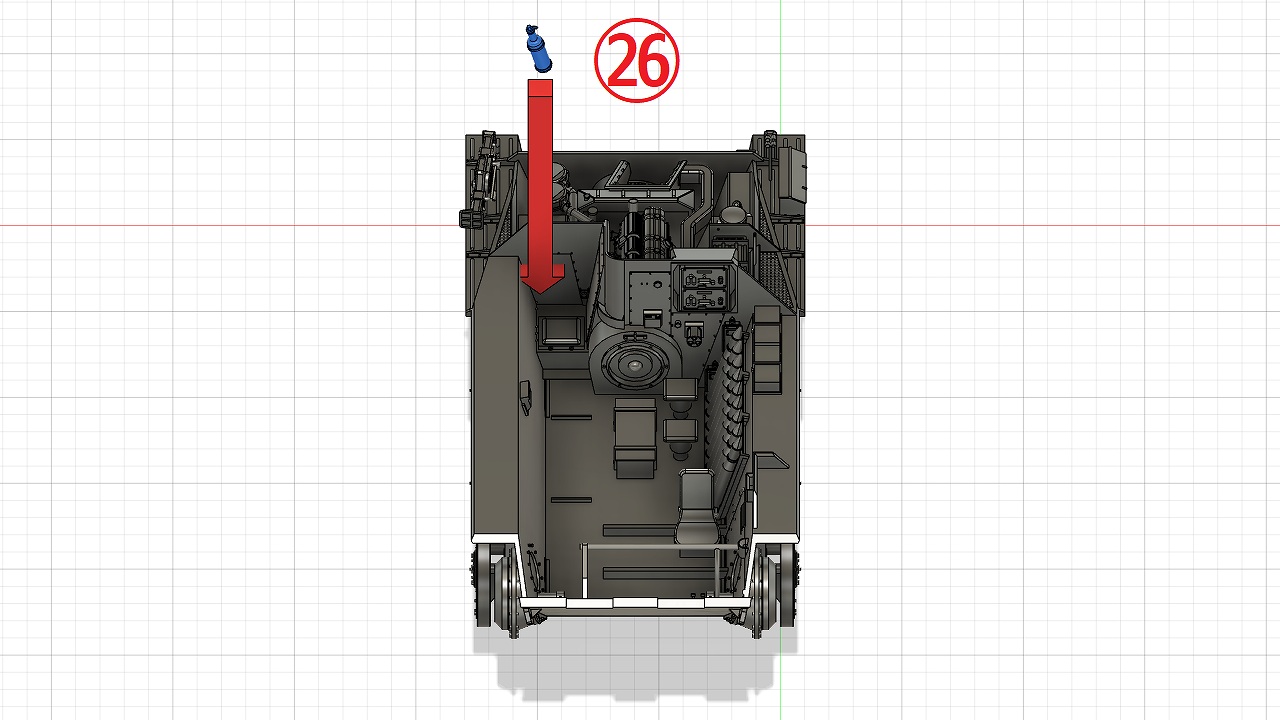

消火器の組立てAssembling the Fire extinguisher



1/72 Hetzer



1/72 Hetzer



ドライブシャフトの組立てAssembling the Drive shaft



1/72 Hetzer



1/72 Hetzer

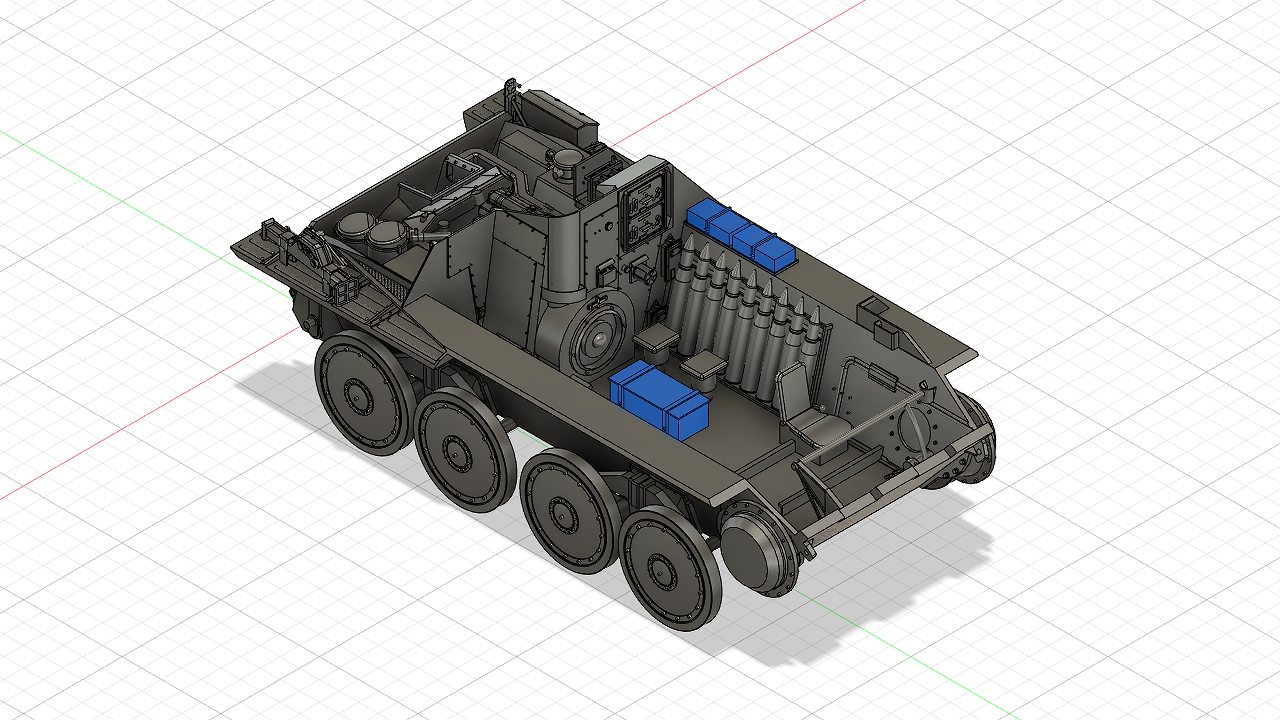

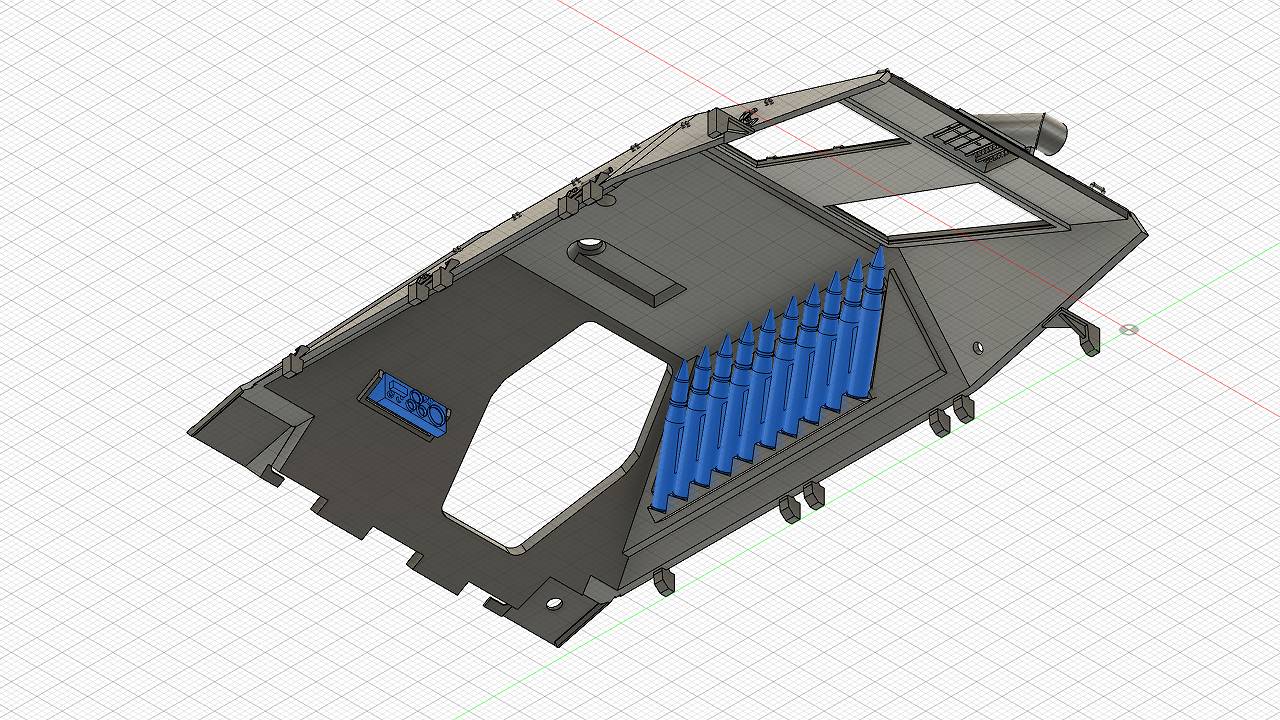

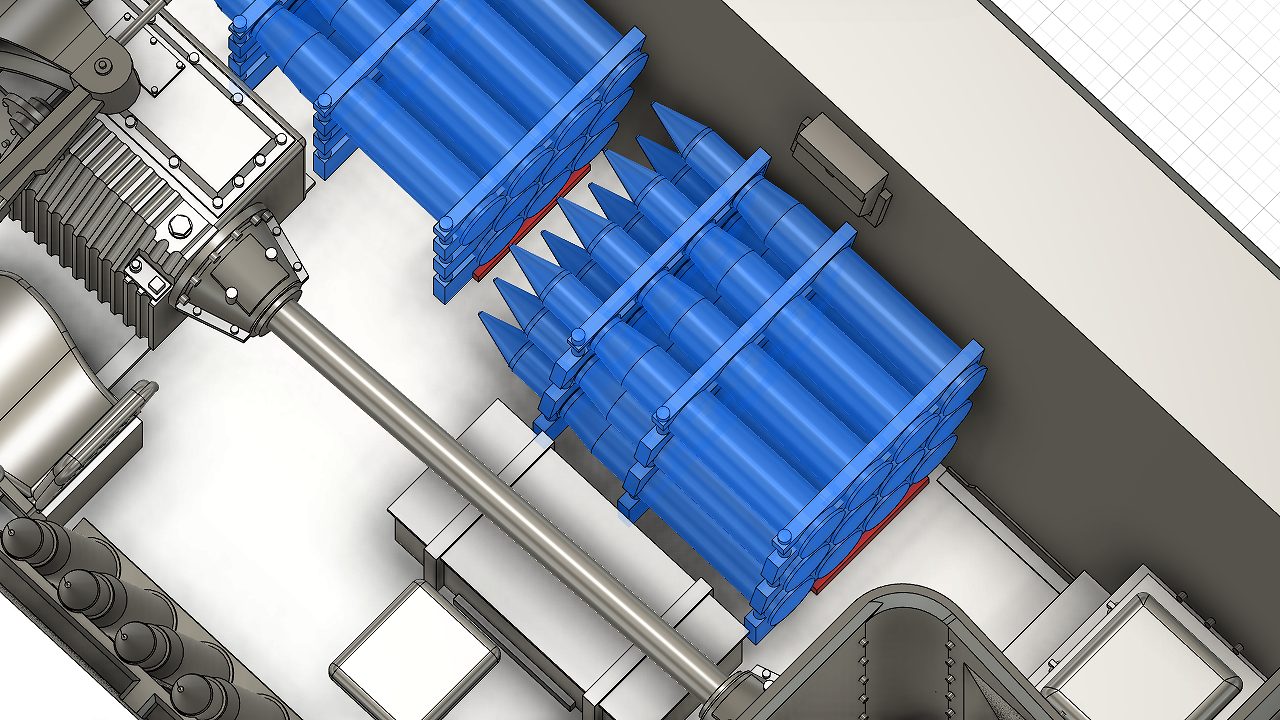

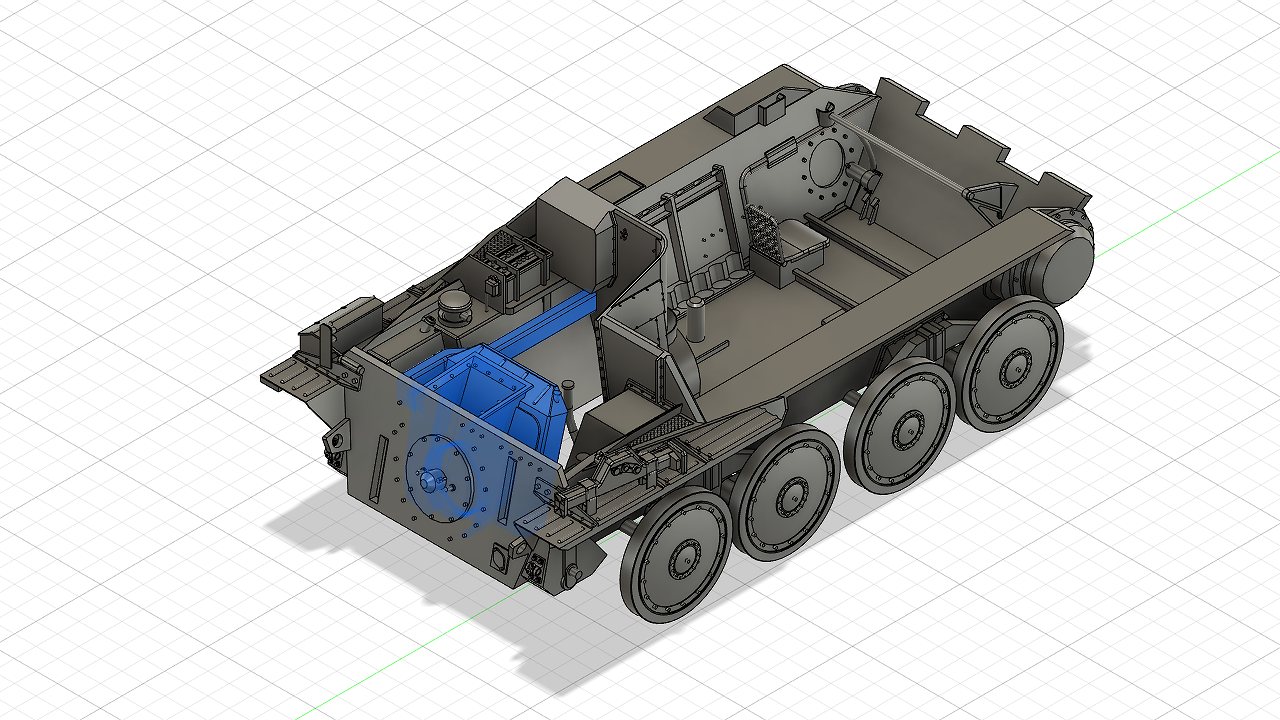

砲弾ラックの組立てAssembling the Shell rack (front) & Shell rack (rear)



1/72 Hetzer



1/72 Hetzer



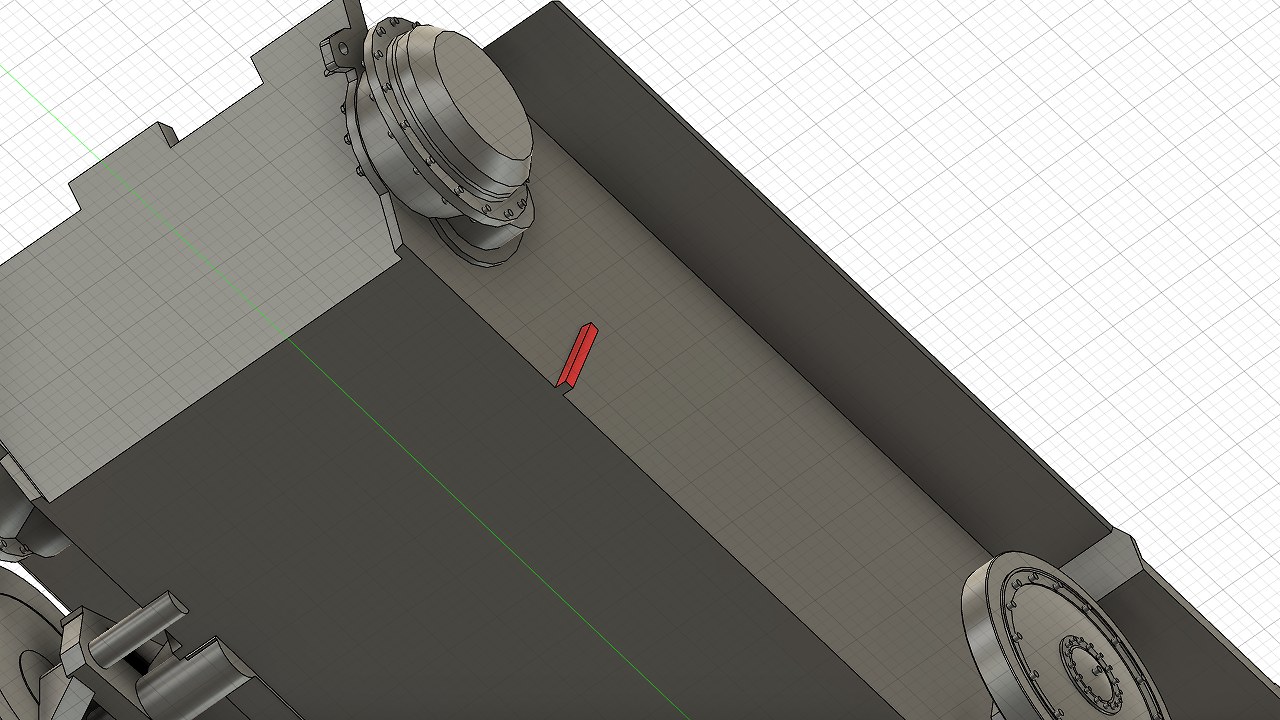

砲弾ラックは車体のガイド(赤い部分)に合わせて接着します。The the Shell rack (front) & Shell rack (rear) are glued in line with the guides (red part) on the body.



1/72 Hetzer

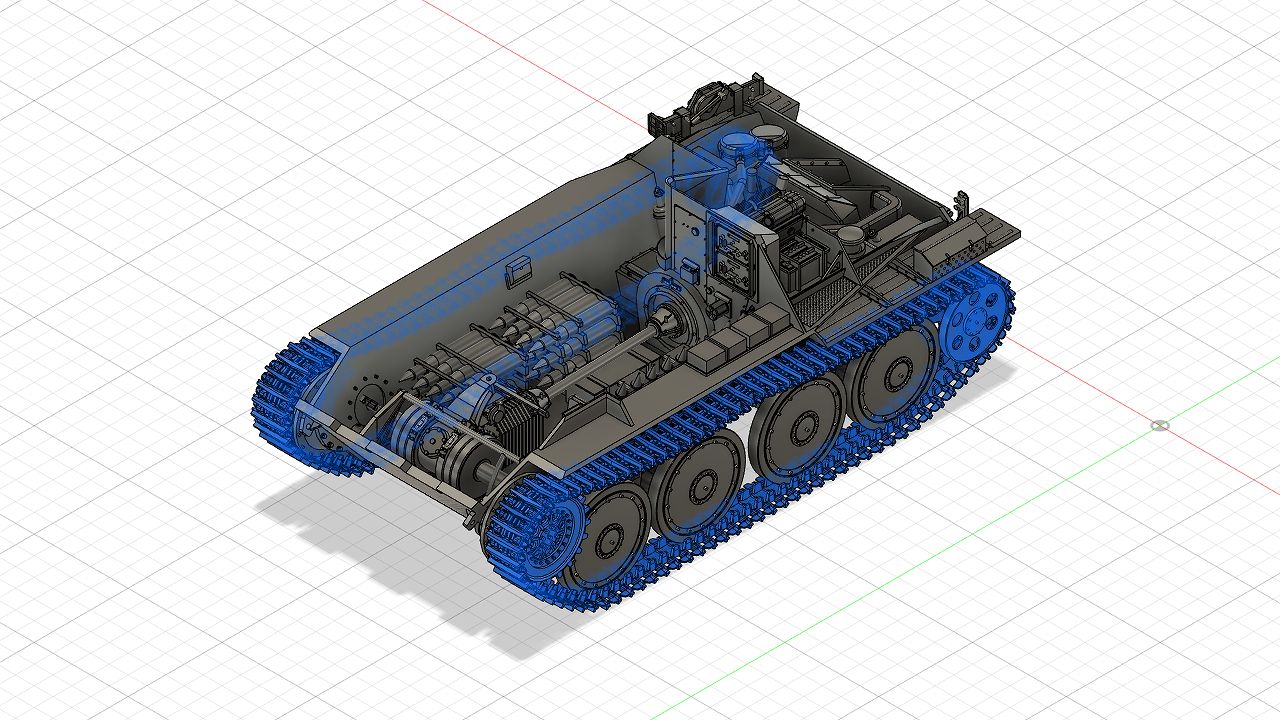

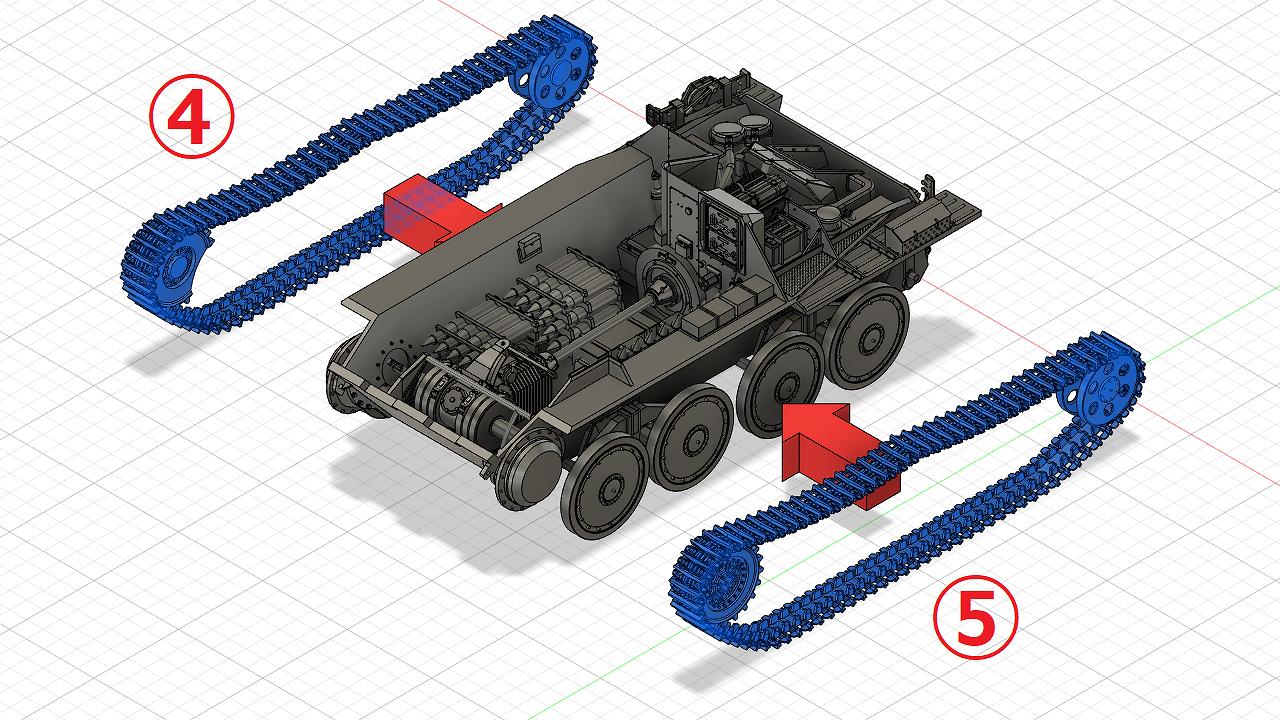

履帯の組立てAssembling the Tracks



1/72 Hetzer



1/72 Hetzer

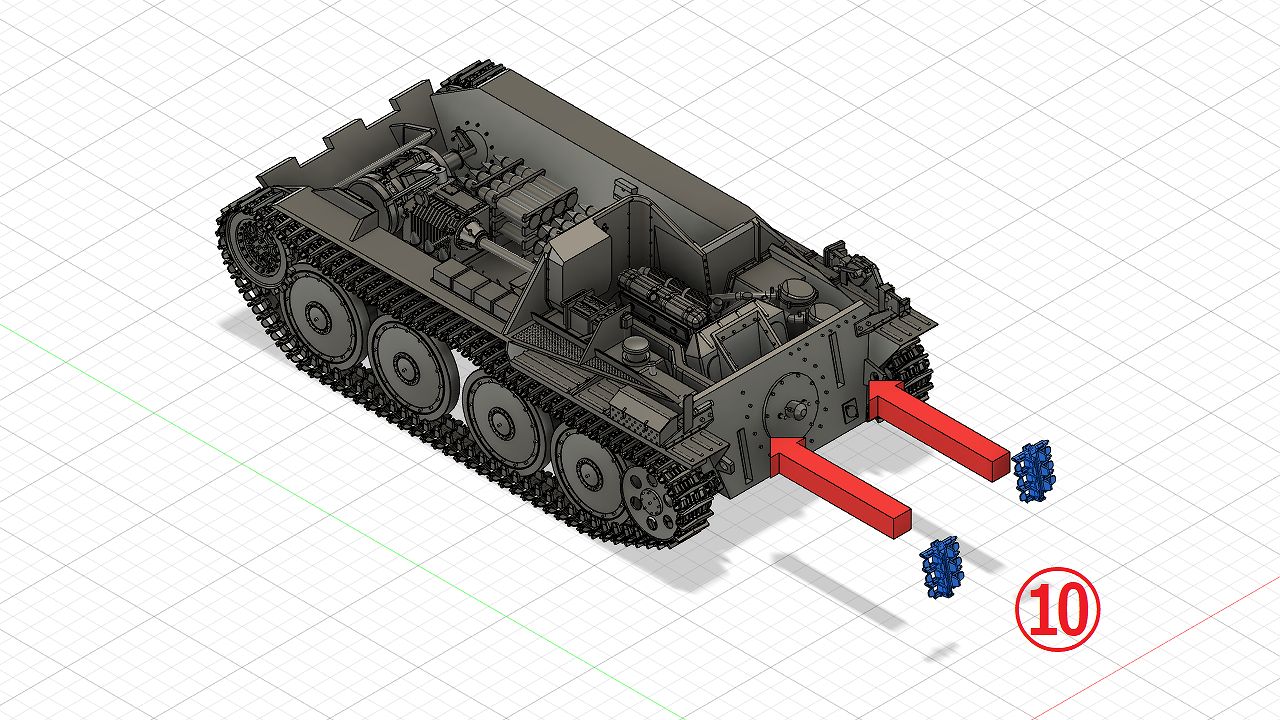

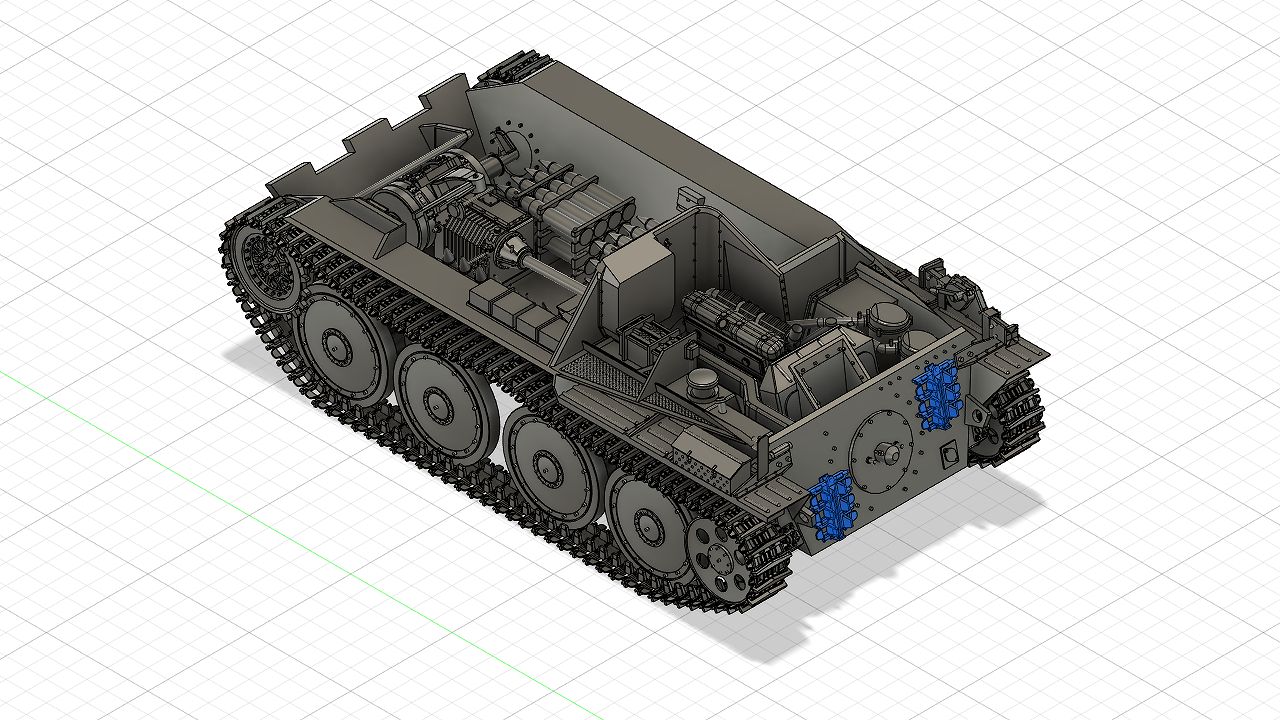

予備履帯の組立てAssembling the Spare Tracks (Rear)



1/72 Hetzer



1/72 Hetzer

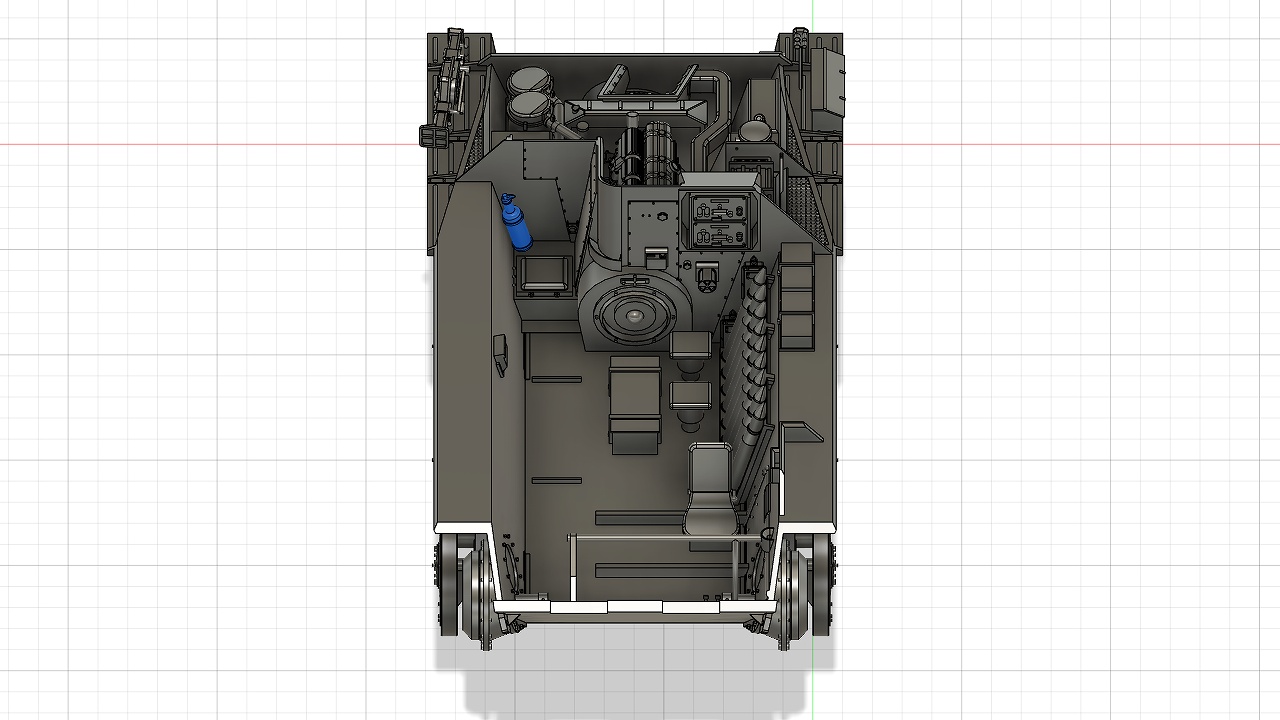

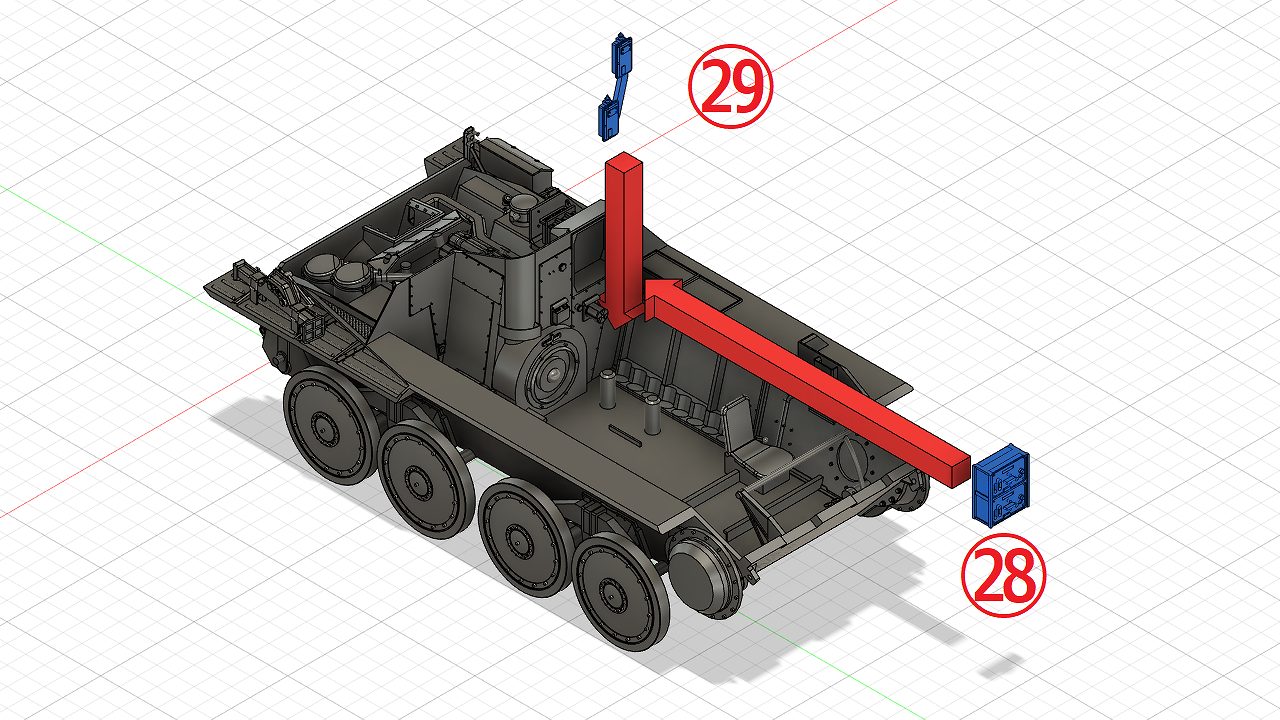

戦闘室内部の組立てAssembling the inside the body



1/72 Hetzer



1/72 Hetzer

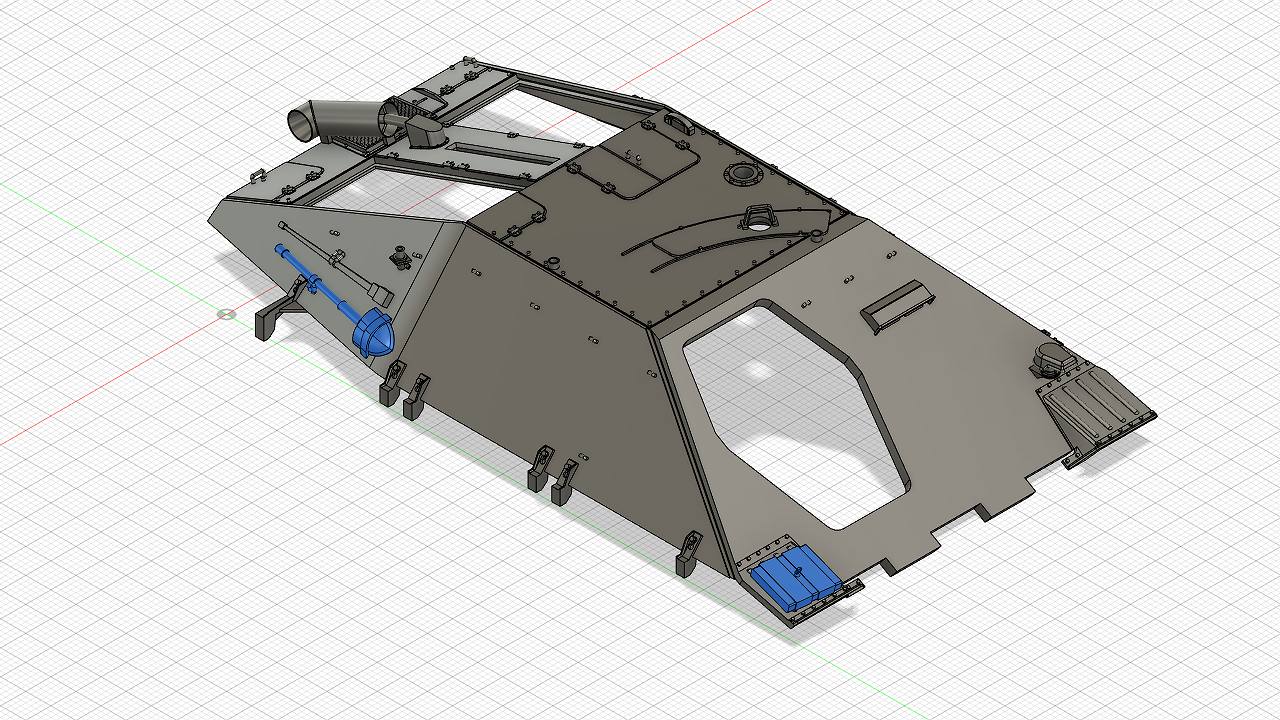

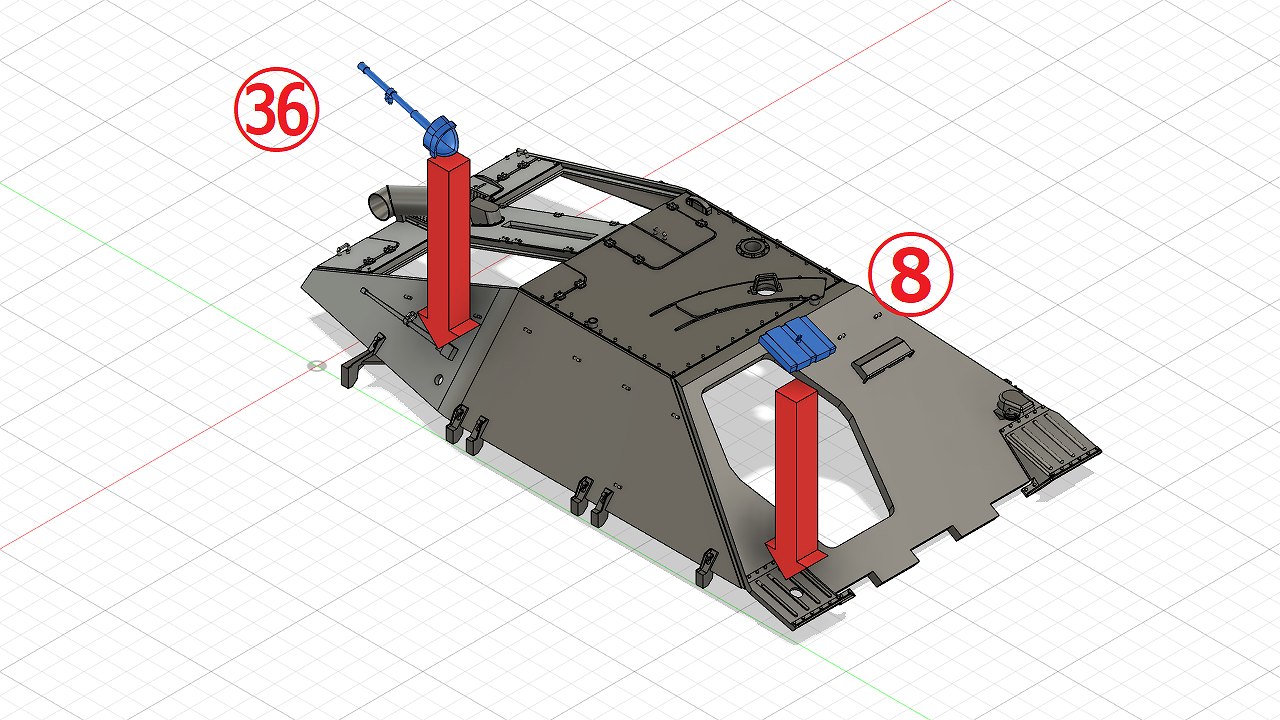

戦闘室外部の組立てAssembling the outside the body



1/72 Hetzer



1/72 Hetzer



シェルツェンの組立てAssembling the outside the Side skirt(left) & Side skirt(right)



1/72 Hetzer



1/72 Hetzer

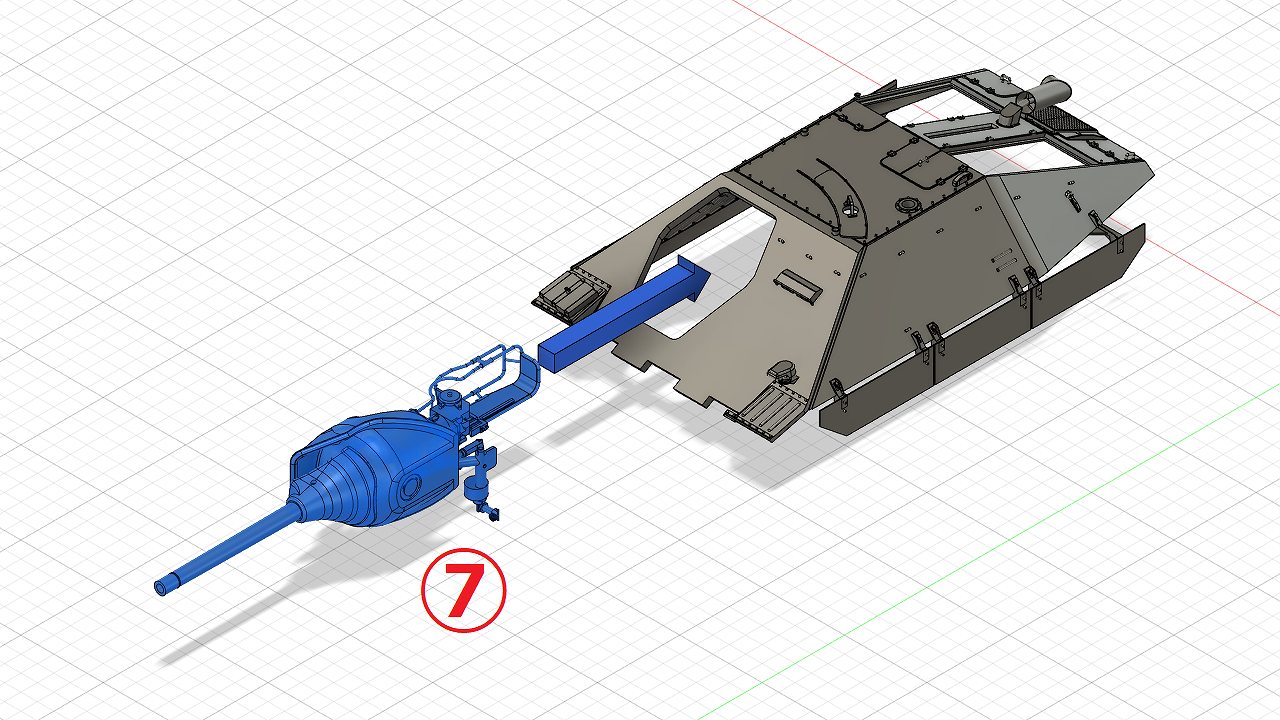

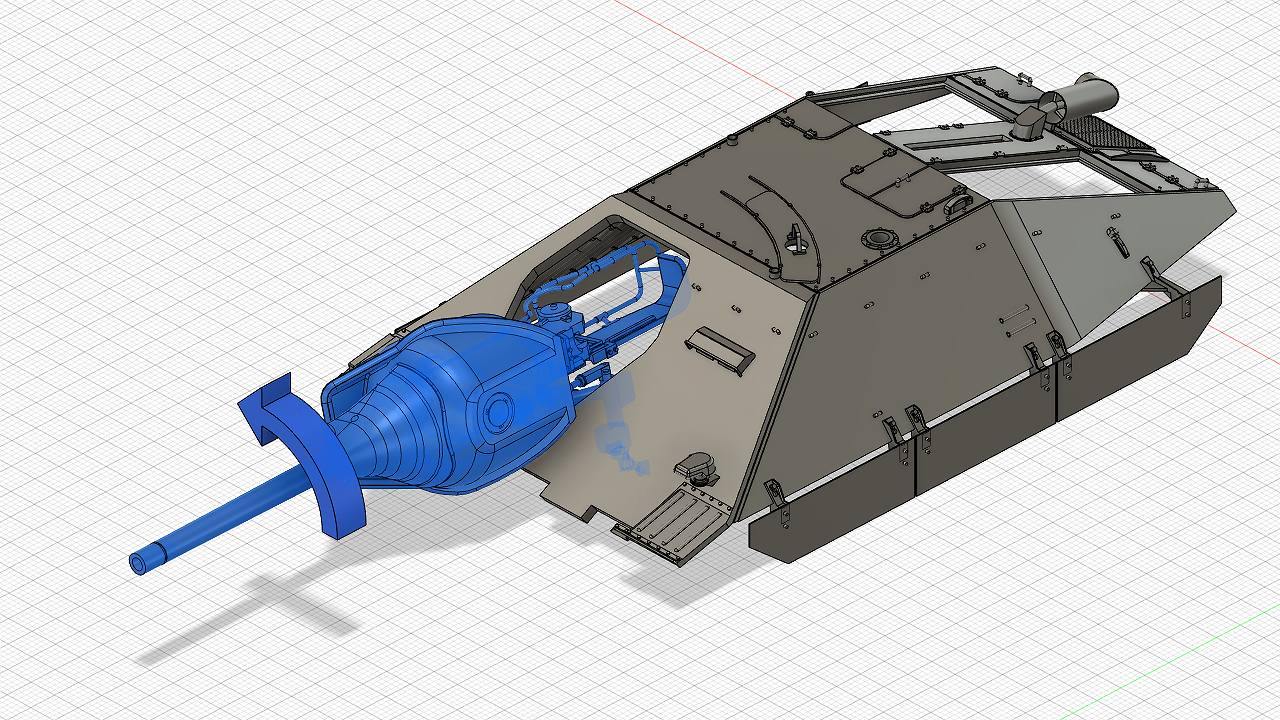

主砲の組立てAssembling the outside the Main gun



主砲は90度傾けた状態で車体の穴通します。その後主砲を回転させ、照準器を車体の穴に合わせます。破損しやすいので丁寧に作業を行ってください。主砲は接着しません。



The main gun is tilted 90 degrees and passed through the hole in the body. Then rotate the main gun and align the sights with the holes in the body. Please work carefully as it is easily damaged.The main gun is not glued.



1/72 Hetzer



1/72 Hetzer



1/72 Hetzer

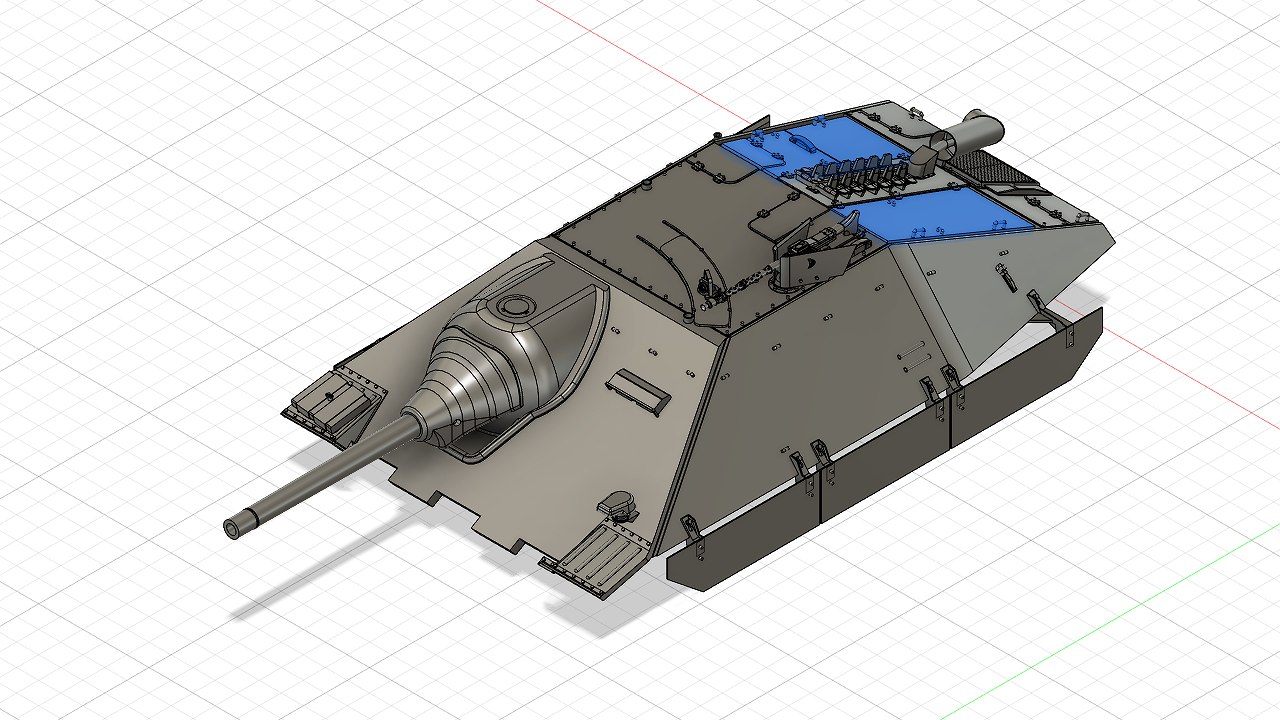

戦闘室外部の組立てAssembling the outside the body



1/72 Hetzer



1/72 Hetzer

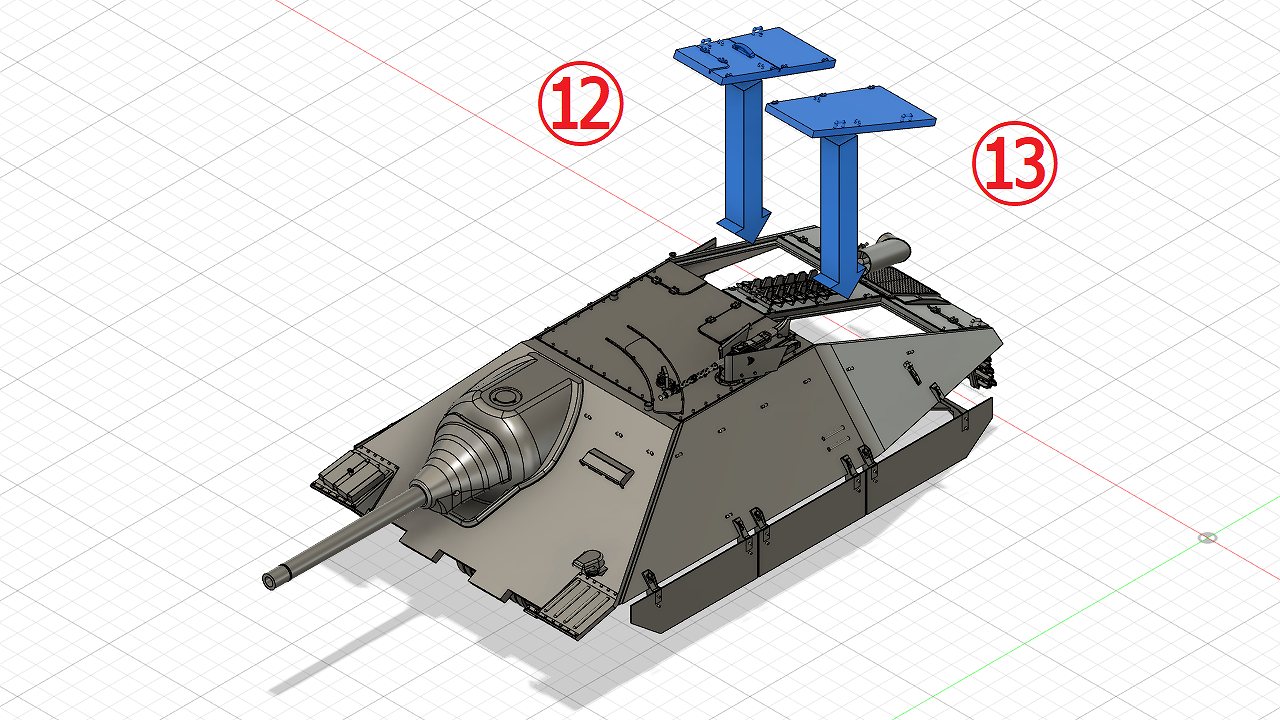

エンジンルームパネルの組立てAssembling the Engine compartment panel (left) & Engine compartment panel (right)



1/72 Hetzer



1/72 Hetzer



車体上下の組立て Assembly of upper and lower body



車体上部の後端が車体下部のジャッキに当たらないように、斜めに差し込みます。接着はしません。



Insert at an angle so that the rear end of the top of the car body does not hit the jack at the bottom of the car body. No adhesion.



1/72 Hetzer



1/72 Hetzer


組立のポイント Precautions for assembly

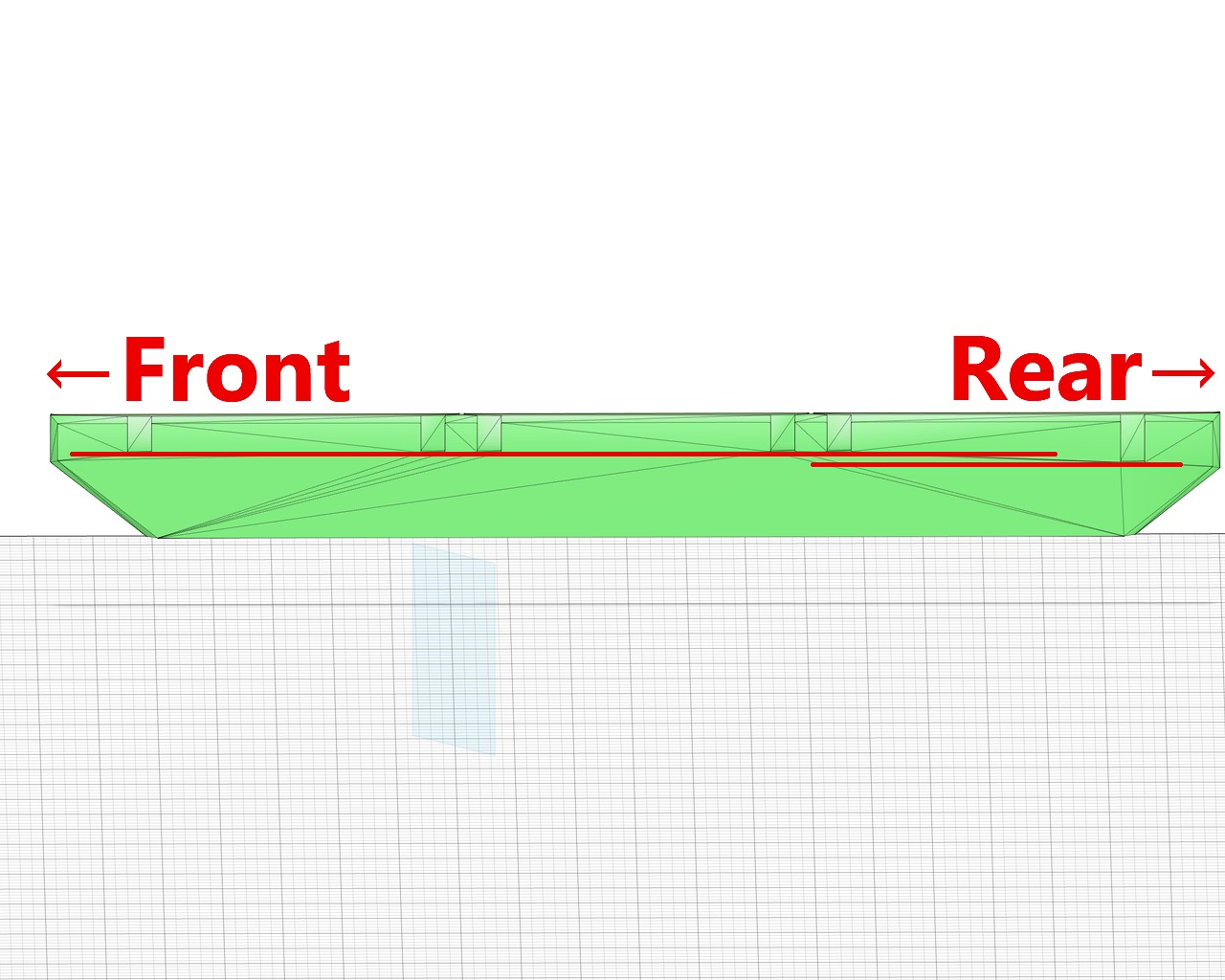

パーツ下面のふくらみについて About the bulge on the bottom of the parts



弊社の製品は可能な限り正しい寸法で印刷できるよう、最大限の注意を払っています。しかし、光造形式3Dプリンタの特性上、どうしても部品の下面はふくらみが残ります。

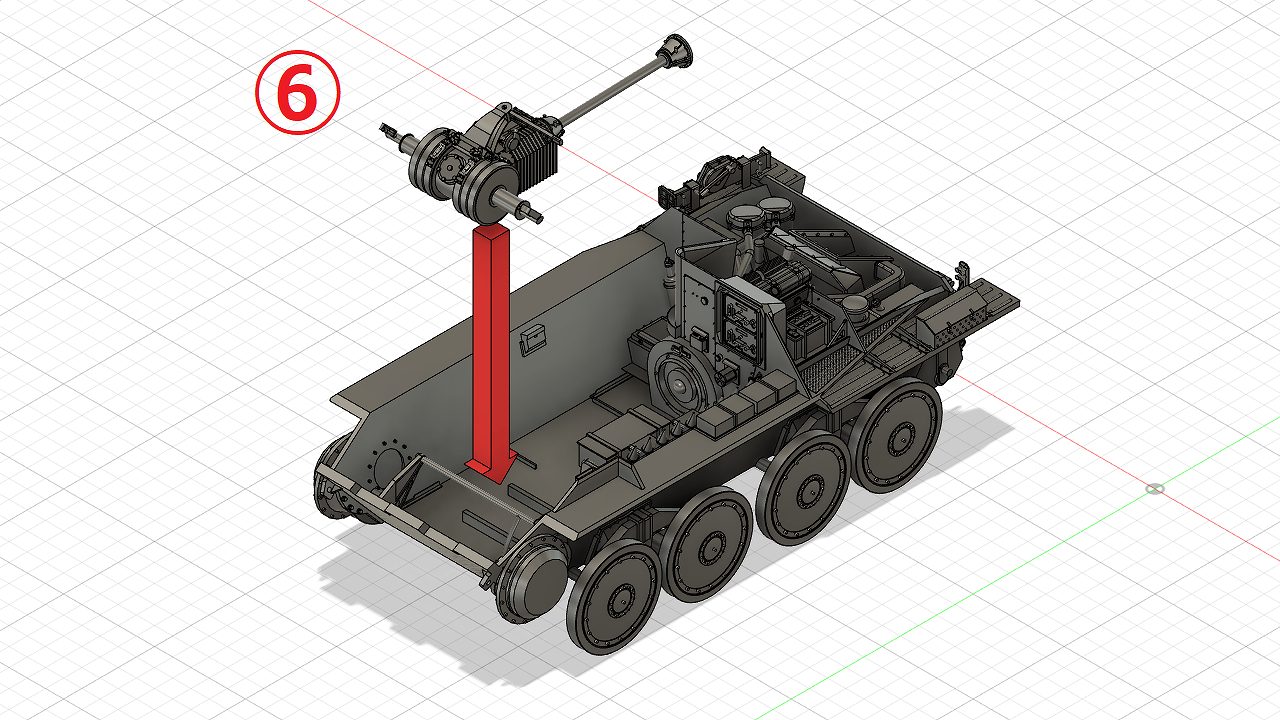

例えば「6:ドライブシャフト」では、以下の画像の赤い部分が膨らんでしまっています。



大変お手数をおかけいたしますが、この赤い個所は板ヤスリ等を使用し、正しい面を出して頂けますようよろしくお願いいたします。



同様のふくらみは、



30:箱(大)
31:箱(小)



等で発生してしまっています。こちらも合わせて下面の面出しを実施してください。



We take the utmost care to ensure that our products are printed with the most correct dimensions possible. However, due to the characteristics of optical 3D printers, the underside of the parts will inevitably remain bulged.



For example, in "6: Drive Shaft", the red part in the following image is bulged.



We apologize for the inconvenience, but we ask that you please use a board file or similar tool to correct this red area.



Similar bulges can be seen in



30: Box (large)
31: Box (small)



The same bulge has occurred on the 30:Box (large), 31:Box (small), and others. Please also perform surface preparation on the underside of this box as well.



Translated with www.DeepL.com/Translator (free version)



1/72 Hetzer



履帯のサポートの除去方法 Track support removal method



ヘッツァーは履帯が細いため、1/72に縮小した本キットにおいてとても破損しやすいパーツです。サポートを除去するためにはコツが必要です。



The Hetzer has thin tracks, which are easily damaged in this kit, which has been scaled down to 1/72. There is a trick to removing supports.



履帯パーツの赤い部分を、ニッパーで切り取ります。



Cut off the red part of the track part with a side cutter.



1/72 Hetzer



1/72 Hetzer



直線部分のサポートを折り曲げるようにしながら履帯から取り外します。工具は使用しません。



Bend the support on the straight part and remove it from the track. No tools are used.



1/72 Hetzer



1/72 Hetzer



曲線部分のサポートは、ニッパーで切り取ります。



Cut out curved supports with side cutters.



1/72 Hetzer



これで履帯のサポートは除去できました。履帯はとても破損しやすいので、細心の注意を払ってください。



The track support has now been removed. The tracks are very fragile, so be very careful.



1/72 Hetzer



なお、起動輪の裏側は一部欠けている箇所がありますが、これは製品不良ではありません。



Note that there is a partially chipped area on the back side of the drive wheel, but this is not a product defect.



1/72 Hetzer



履帯の取り付け方法 Tracks Attachment Method



ヘッツァーは履帯が細いため、1/72に縮小した本キットにおいてとても破損しやすいパーツです。また、転輪と遊動輪、起動輪が重なっているため取り付けにはコツが必要です。



The Hetzer has thin tracks, which are easily damaged in this kit, which has been scaled down to 1/72. Also, the rolling wheels, the idler wheels, and the drive wheels overlap each other, so it is necessary to have a knack for attaching them.



履帯を最も後ろの転輪に合わせます。



Align the tracks with the rearmost rolling wheel.



1/72 Hetzer



遊動輪を前に移動させながら、遊動輪の間に最も後ろの転輪を差し込みます。上部転輪が、2番目の転輪と3番目の転輪のちょうど中央になるように位置を調整します。



Insert the rear-most rolling wheel between the idler wheels while moving the play wheels forward. Adjust the position so that the upper rolling wheel is exactly centered between the second and third rolling wheels.



1/72 Hetzer



最も前の転輪に履帯を合わせます。



Align the tracks with the forward-most rolling element.



1/72 Hetzer



最後に接着をしてもよいですし、そのまま接着をしなくても構いません(接着しないことをお勧めします)。



You may glue them together at the end, or leave them unglued (we recommend not gluing them together).



リペアパーツについて About Repair Parts

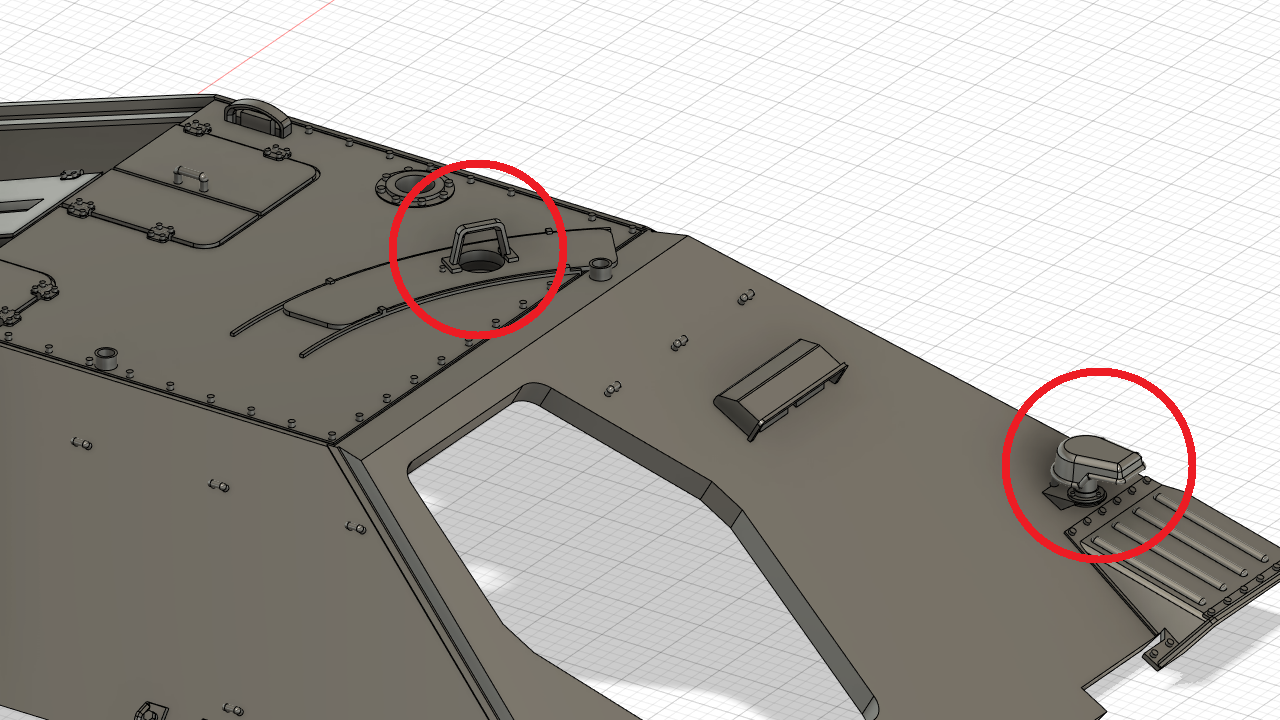

「1:車体装甲」には、破損しやすい部分があります。それは



  • ライト
  • 照準器ガード



です。(図の赤丸部分)



もし、組立中にこれらを破損してしまったら、破損個所を切り取り、以下のパーツを使用して修復してください。



  • 17:ライト
  • 18:照準器ガード



"1: Body armor" has a part that is prone to breakage. It is



  • lamp
  • Sighting device guard



(red circled part in the figure)



If any of these are damaged during assembly, cut out the damaged part and repair it using the following parts.



  • 17:lamp (parts for repair in case of damage)
  • 18:Sighting device guard (repair parts in case of damage)



1/72 Hetzer

最後に

1/72 Hetzer

以上で自作野郎工房の開発した3Dプリンタキット「1/72 ヘッツァー フルインテリアキット[3Dプリンタ出力品]」について概要の説明を終わります。



弊社としては2つめのフルキットとなります。引き続き、1/72のドイツ戦車を中心にフルインテリアキットを開発してまいります。



ぜひ、市販のプラスチックモデルにはないディープな世界をお手に取ってご確認ください。
