浮き上がり防止バイスを作ってみようぜっ!

CNC化、主軸モーター強化、コラム剛性強化などでずいぶんと「使えるマシン」になった、



我が愛機、X-1CNC-Plus。(長い)



次なるターゲットはボールスクリューかDROか。いやいや、あまりやりすぎると上位機種のX-3などが買えちゃう金額(!)になってしまいますのでそこそこに収めたいのですが、もう一声、切削精度を上げたいところです。



まずは手近なところで浮き上がり防止バイス(精密バイス)を作ってみましょう。



現在使用しているボール盤バイスでは、精度もなにもあったもんじゃありません。先輩諸氏のお力を借りて、作ってみましょう!



「X-1CNC-Plus」、通称ビッグヘッド君の能力検証も兼ねて、ね。成功も失敗も含め、試行錯誤をそのままレポート。



こんなの



スーパーツール:精密バイス(精密油圧バイス) <SHPV165> 型式:SHPV165



が買えるなら、わざわざ作ったりしないんですけどね(汗



浮き上がり防止バイスを作ってみようぜっ!記事一覧

浮き上がり防止バイスを作ってみようぜっ!①下ごしらえ(と失敗)

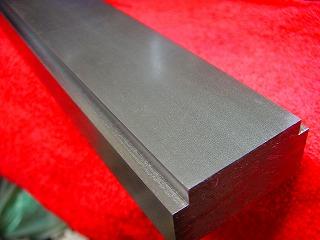

オークションにて格安で手に入れたSS400の磨き材。こいつを使用して、精密バイスを作製します。オリジナルのX-1ではちと手に余る相手ですが、ビッグヘッド君ではどうなることやら。どうなることやらといえば、バイスをナマ材で作っていいのだろうか?普通はSC(炭素鋼)ですよね。

≫続きを読む

浮き上がり防止バイスを作ってみようぜっ!②基本パーツ

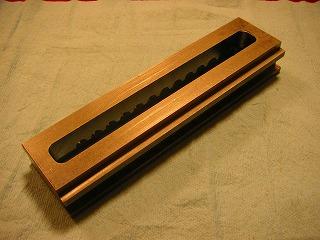

とはいえ作業風景は変わりません。変わりませんが、部材の設置から位置出しを慎重に(正しいツールを使用して)実施するだけで工作成果は大きく変わってきます。そしてもちろんボールスクリュー化された愛機X-1CNC-BigHead-Ball screw ver.(長い)、バックラッシュは極小、テーブル動作も滑...

≫続きを読む

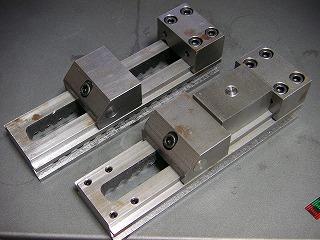

浮き上がり防止バイスを作ってみようぜっ!③浮き上がり防止機構

アゴ加工のトリはピストンピン・・・じゃないや、これなんていうんでしょう、アゴピン?の貫通穴加工です。X-1はこのクラスのマシンとしては珍しく最大M10の直装コレットが標準装備されていますが、今回開けたいのは12mmなので残念ながらドリルチャックでの保持となります(ちなみに我が家のボール盤&私の腕では...

≫続きを読む

浮き上がり防止バイスを作ってみようぜっ!④試運転と6面研削

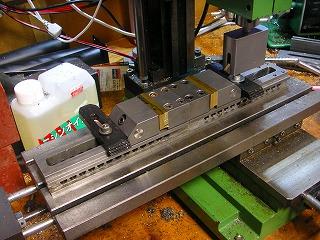

バイスを固定するクランプ?を作ります。手持ちの部材に、なぜかカドが楕円状になっているデンスバーがありますのでこの楕円を利用してクランプを作成します。最近手に入れた、10mmのスローアウェイエンドミルで4つ一気に削りだします。このスローアウェイエンドミル、少々使い方にコツが必要ですがなかなかの切れ味と...

≫続きを読む

浮き上がり防止バイスを作ってみようぜっ!⑤完成

最後の仕上げです。安直にディスクグラインダの研磨用ディスクを装着。60番⇒80番⇒120番、そして・・・

≫続きを読む
