GPZ900Rのエンジンを積み替えてみようぜっ!①ダウンチューブ上部着手

【スポンサード リンク】


まずはダウンチューブから。

まずは中古パーツをあさります。



なんと100円で落札できたZX10(古い方よ)のダウンチューブを使用してエンジンを支えることにしましょう。

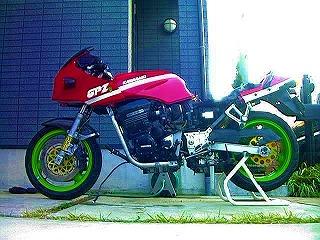

仮組してみます・・・。なんとなく、装着できちゃいそうな。



マフラー、ラジエター&オイルクーラー、ウォーターパイプを取り除いて仮組みしてみます。この時点で発覚した問題点は次の通り。



・シリンダー前部のウォーターパイプがダウンチューブに接触する
・オイルクーラー装着に難あり
・900R用マフラーがダウンチューブに接触する



このあたりはZZRよりパーツを持ってきます。まずはNinjaエンジンのままでのダウンチューブ装着を試みるのです。



一気に、はできませんからね。


スキマチェック1。

フレームとダウンチューブ、車種が違いますので当然隙間が開きます。ここを自作削り出しパーツで接合するのです。

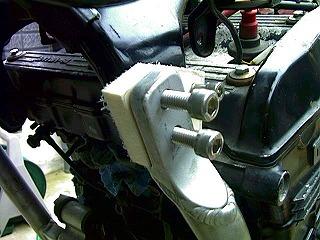

まずはヘッドパイプ部分。これなら何とかなりそう。この画像は左側ですが、右側も似たようなもんです。



スキマチェック2。

下部左側面。

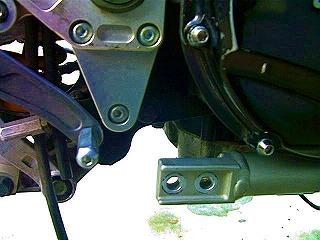

ちょいと大きめのスペースが開いてますが、2017Sの20mm板からの削りだしで強度・見栄えともにイケると思います。


スキマチェック3。

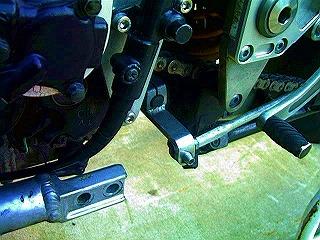

こちらは右側。



左よりは楽そう。へー、ZX10のダウンチューブって左右で長さ違うんだ・・・あとで調べたら、サイドスタンドユニットがここに付くらしい、です。


じゃ、スキマ埋めます。採寸から。

いつものとおり、信じられないほどいいかげんな採寸をします。



といいますか、単なるいい加減・・・ではなく、エンジニアリングプラスチック・・・ではなく古いまな板(!)を切り出してケガキを付けアタリをとり・・・



仮組み。

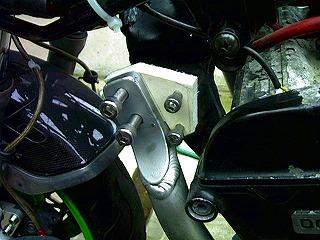

こんな感じでどうでしょう?


プロトタイプ完成(?)。

ちなみに厚みは15mm(参考になる方、い・・・ませんね?)。



はい、これでプロト作成完了!(けっして投げやりになっているわけではありません)


材料の切り出し。

さて、秘密兵器?のご紹介、その名もREXOSバンドソー。なんとその価格、ホームセンタードイトで29,800円。



え、こんな安くて使えるんですか?そう思って購入してみました。プラスチックのボディで付属のバンドソーも木工用があるのみ。ラインナップにも金属用の歯は見当たらず。困ったなあ、と思いつつためしに2017Sの20mm板を切断してみると・・・

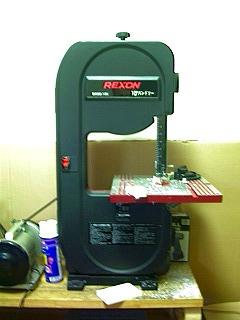

REXOSバンドソー。

なんとあっさり切断可能。



さすがジュラといえど軽金属、ナイス切削性。騒音はひどいですが切れ味はまずまず。REXOSバンドソー、アマチュア金属加工家なら必携ですね!
(ウソだと思うなら、20mmの2017Sを弓ノコで切ってみよう・・・)
